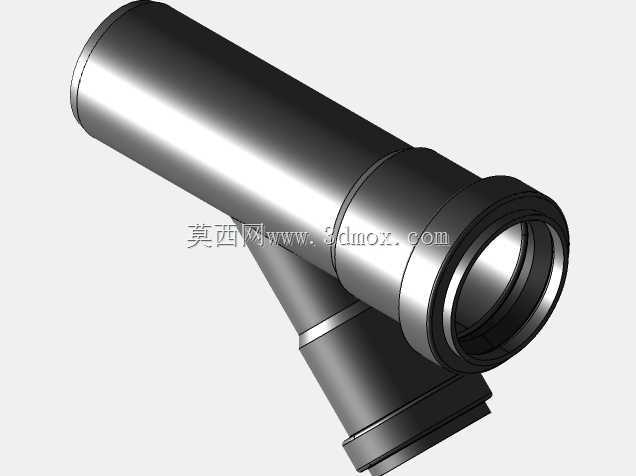

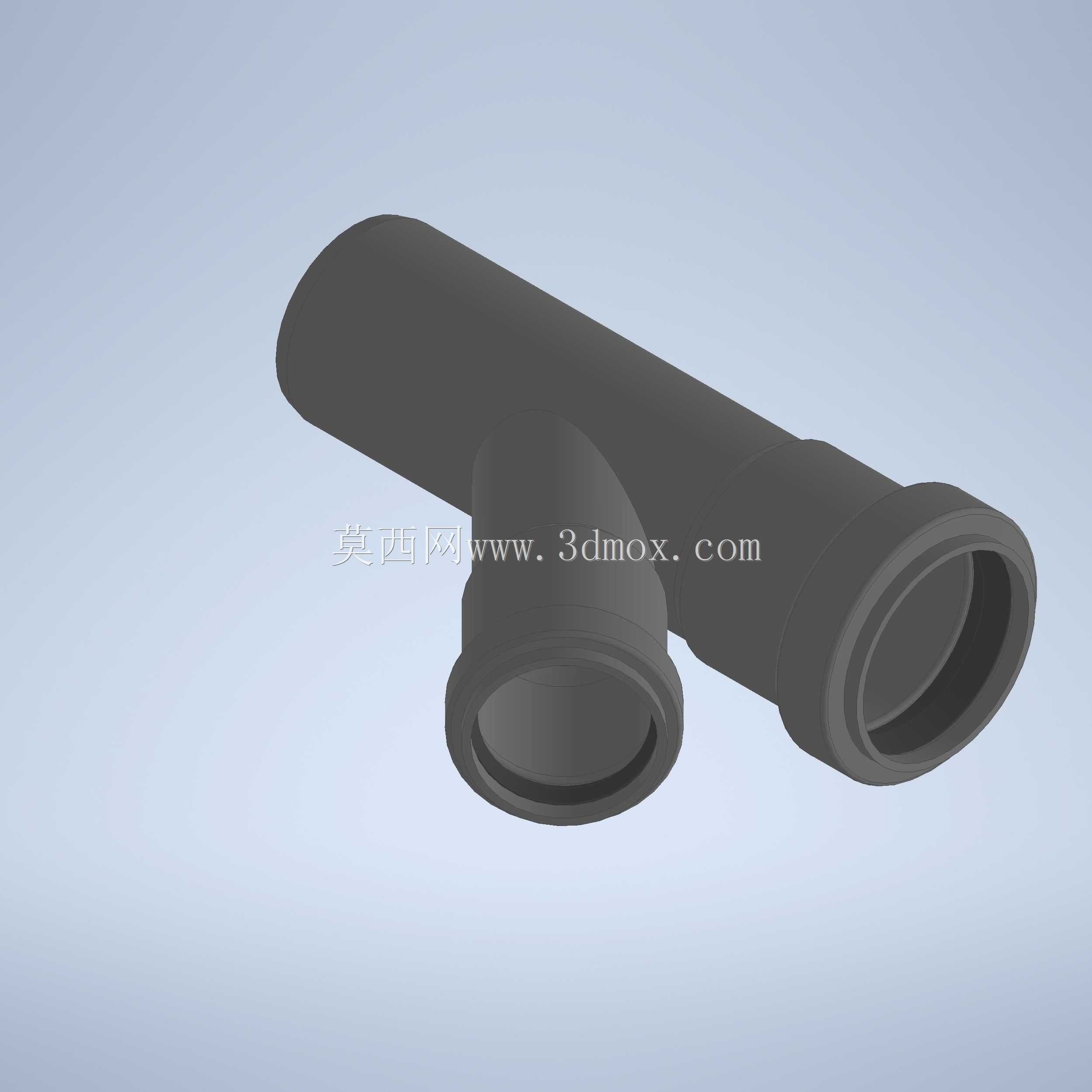

45度异径KG支管管道连接件结构设计

　　在民用建筑给排水、工业流体输送、市政管网改造等管路布设场景中，异径斜向支管的连接一直是管路设计里的常见痛点，常规等径三通或直角弯头无法适配主管道与支管路存在管径差、且需45度斜向分流的布设需求，强行搭配多个接头转接不仅会增加管路泄漏点，还会提升管路沿程阻力，造成流体输送能耗升高。这款45度异径KG支管正是针对这类场景设计的专用管路连接件，可直接实现DN40主管道与DN32支管路的45度斜向连通，省去多接头拼接的冗余步骤。从结构设计逻辑来看，这款支管整体采用Y型斜交结构，主管段保持通径DN40的直线贯通形态，支管段以45度夹角从主管段侧壁引出，支管通径为DN32，两个接口均采用适配KG标准管道的承插式结构，

　　接口端部设置有适配密封圈的限位台阶，安装时可直接将对应管径的管道插入承口，配合橡胶密封圈即可实现密封连接，无需额外焊接或套丝作业，能大幅降低现场安装的工时成本。设计过程中重点考量了流体在分流处的流态优化，支管与主管的相交位置采用大圆弧过渡结构，避免直角相交造成的流体湍流与局部阻力损失，经流道仿真验证，该过渡结构可将分流处的局部阻力系数降低30%左右，能有效减少流体输送过程中的压损，尤其适用于对管路压损控制要求较高的重力流排水、低压供水系统。从安装边界来看，主管段的整体长度适配常规管路布设的管节间距，承口深度符合KG管道的安装标准，安装时无需额外裁切主管道即可完成对接，支管段的引出高度经过精准核算，

　　既保证了支管接口有足够的操作空间完成管道插接与密封件安装，又不会因支管突出过高造成管路布设空间的浪费，可适配吊顶内、管井内等狭小空间的管路安装需求。在实际工程应用中，这类异径45度支管常被用于建筑给排水系统里的立管与水平支管的斜向连接，比如住宅排水立管与卫生间横支管的连接，采用45度斜向支管可大幅降低排水时的水塞概率，提升排水系统的通气性能，减少管道内的压力波动；在工业循环水系统中，这类管件也可用于主循环管路与支路设备的斜向供回水连接，降低分流处的流阻，提升循环系统的整体运行效率。结构细节上，管件的壁厚根据不同管径的承压需求做了差异化设计，主管段壁厚满足DN40管径的公称压力要求，支管段壁厚适配DN32管径的承压标准，

　　相交位置做了局部加厚处理，避免长期使用过程中因应力集中造成的结构开裂，管件内外壁均做了光滑处理，无明显的模痕与凸起，可减少流体输送过程中的杂质挂壁风险，降低管路堵塞的概率。不同于常规的等径三通或90度异径三通，这款45度异径支管的斜向角度精准控制在45度，既避免了90度直角连接造成的流阻过大问题，也不会因角度过小造成支管安装空间不足的问题，是管路分流布设中兼顾流态性能与安装便利性的专用连接件。
