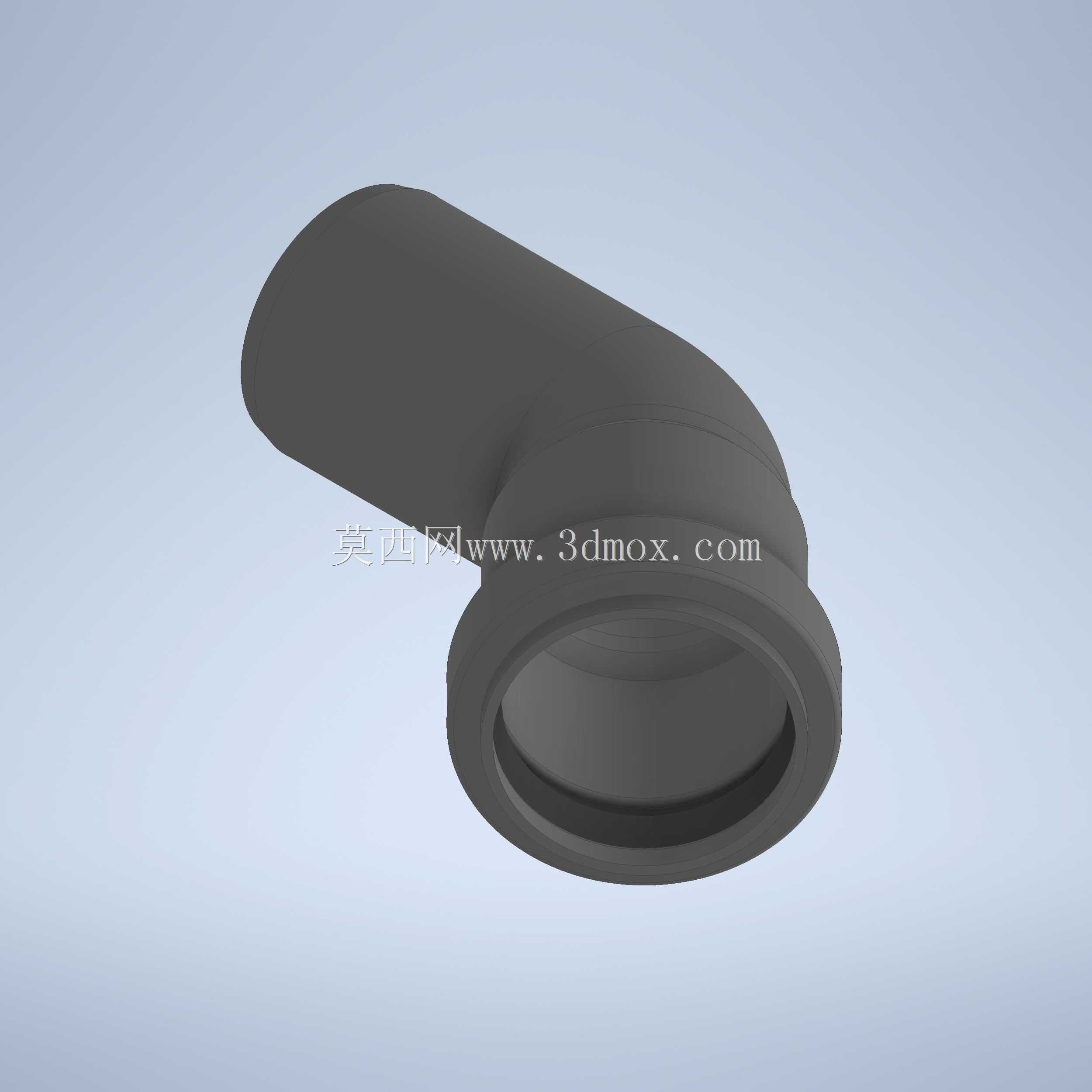

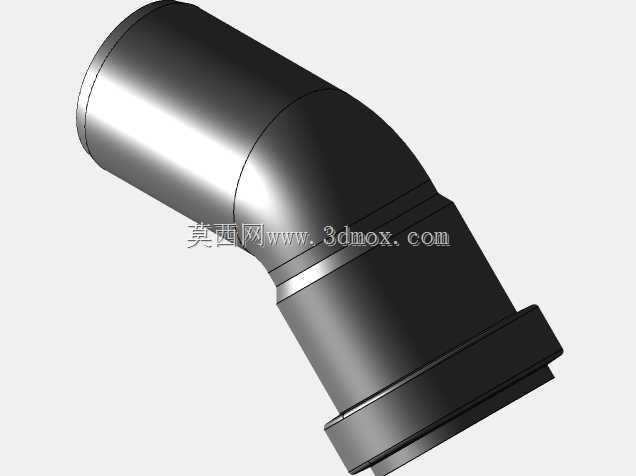

45度DN40规格KG型管道弯头结构

　　在民用建筑给排水、市政管网布设、工业流体输送管路的施工与预制装配环节，管路走向的角度调整是无法避开的设计节点，45度弯头作为小角度转向连接件，相比90度弯头拥有更小的流体阻力，在需要缓变流向、降低管路压损的场景中应用占比极高，这款DN40规格的KG弯管，就是针对公称通径40mm的管路系统设计的转向配件。从实际安装场景来看，这类弯头常出现在建筑排水立管与横支管的衔接段、室内给水管道的绕梁避让段、化工管路的坡度调整段，相比大角度弯头，45度的转向角度不会造成流体的急变向，对于输送含少量杂质的流体、重力流排水场景，能有效降低管路堵塞的概率，减少流体对管壁的长期冲蚀磨损。从结构设计逻辑来看，这款弯头采用一端承插、一端平接的结构形式，

　　承口端做了加厚的凸缘设计，安装时可以直接将对应规格的管道插入承口内部，配合密封圈或者粘接工艺完成密封，不需要额外搭配法兰或者活接配件，能有效减少现场安装的配件数量，提升装配效率；另一端的平接结构可以适配同规格的管道套接、或者对接其他同通径的管路配件，接口的公差设计严格匹配对应管材的外径公差范围，避免出现安装间隙过大导致的渗漏、或者过盈量太大无法装配的问题。从外形尺寸与安装边界来看，这款弯头的弯曲半径采用长半径设计，弯曲段的内壁做了顺滑的圆弧过渡，没有突兀的折角，流体经过时的流态更稳定，不会在转角处形成明显的涡流区；弯头整体的轴向安装尺寸经过优化，在满足45度转向要求的前提下，尽可能压缩了两个接口端的轴向伸出长度，在狭小的管道井、

　　吊顶内的管路布设场景中，能减少对安装空间的占用，避免和其他管线、建筑结构产生干涉。从功能特性上看，弯头整体的壁厚设计做了等强度优化，承口部位因为需要承受管道插接的应力、以及密封部位的压力载荷，壁厚相比直管段做了加厚处理，弯曲段的外侧因为长期受流体冲蚀，壁厚也做了相应的补强，内侧则在保证流通通径不缩小的前提下控制壁厚，避免整体重量不必要的增加；接口端面的平面度、承口内部的同轴度都有严格的形位公差要求，安装后不会出现管路错位、偏斜的问题，能保证整段管路的直线度与安装精度。在实际的管路系统选型中，这类45度弯头的选用需要匹配管路的公称压力、输送介质的特性，这款DN40规格的弯头适配常规的低压给排水、普通流体输送场景，

　　安装时不需要复杂的专用工具，普通的管道施工人员按照标准作业流程即可完成装配，后期维护时如果需要更换管路段，也可以直接通过承口结构快速拆卸，不需要整段切割管路，能有效降低后期运维的成本。在三维建模过程中，这类管件的建模需要重点关注弯曲段的曲率连续性、承口部位的密封槽结构尺寸、接口端的配合公差，建模时需要保证内壁的圆弧面顺滑无凸起，避免在后续的流体仿真分析中出现不必要的流场畸变，同时各个安装配合面的尺寸需要严格对应管材的标准尺寸，保证导出的工程图可以直接用于生产加工或者预制装配的尺寸校验。
