机床用液压驱动精密机用虎钳结构

　　在金属切削加工的工序流转里，工装夹具的定位精度与夹紧可靠性，直接决定了批量零件的加工一致性，这款液压驱动的机用夹紧装置，正是针对铣床、磨床等机加工工位的重载装夹需求设计的结构方案。从实际应用场景来看，这类液压夹紧虎钳多布置在立式铣床、平面磨床的工作台T型槽上，承担中小型钢件、铸铁件、有色金属坯料的定位夹紧任务，相比传统手动螺旋虎钳，它不需要操作人员反复转动手柄施加预紧力，通过外接液压油路提供稳定的夹紧推力，能在批量加工循环里保持一致的夹紧力，避免手动操作时预紧力不均导致的工件松动、加工振颤问题，尤其适合多工位批量零件的连续加工场景，能有效降低操作人员的装夹辅助时间。

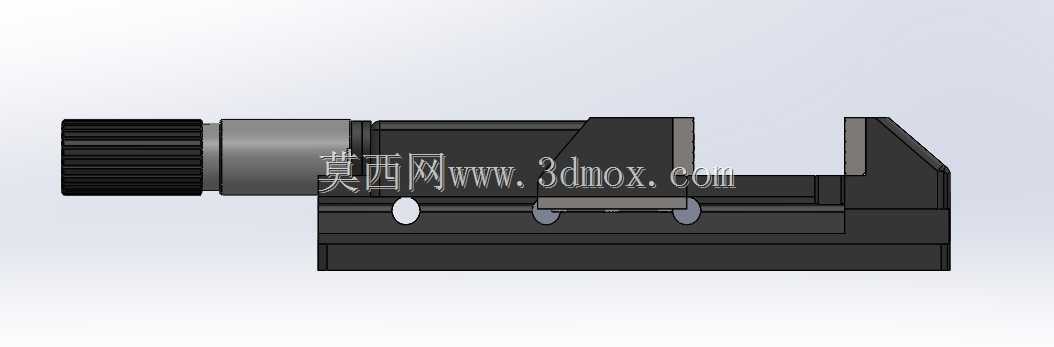

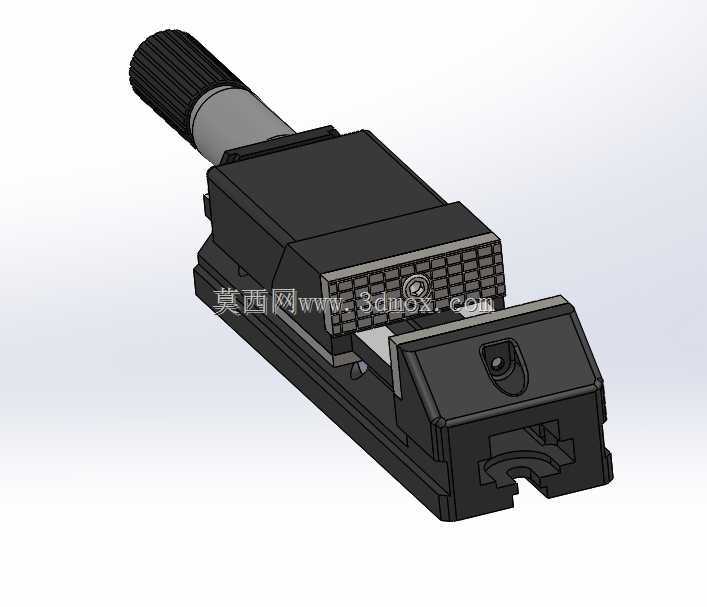

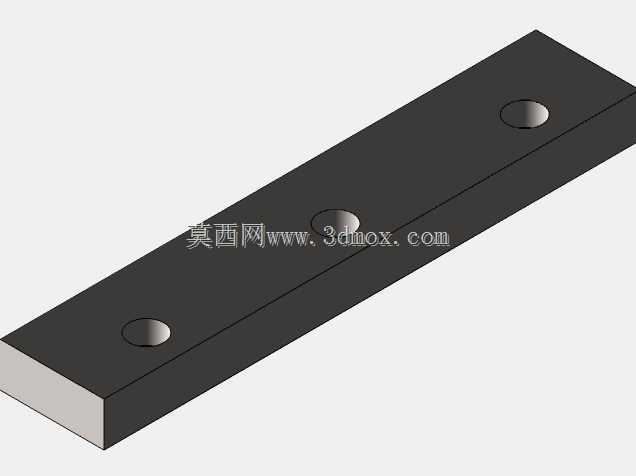

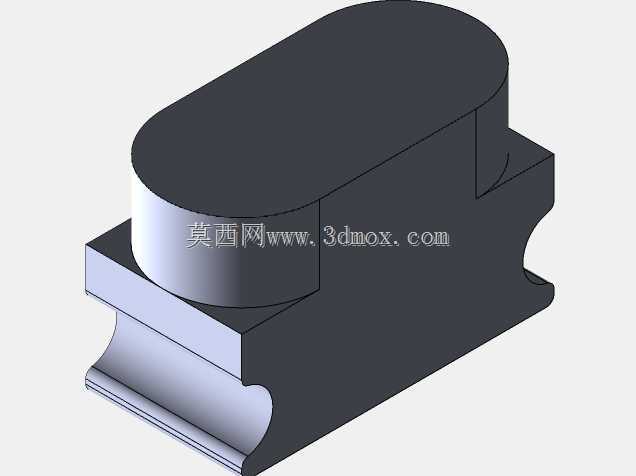

　　从功能特性上拆解，这款虎钳的结构分为固定钳身、活动钳口、液压驱动缸体、钳口垫板、底座安装段几个核心部分。固定钳身与底座为一体化的铸铁结构，保证整体刚性，底座底部设计有与机床工作台T型槽匹配的定位卡口，安装时可以通过T型螺栓快速锁定在工作台的任意行程位置，不需要额外加工转接板。活动钳口的驱动端集成了单作用液压油缸，油缸的活塞杆直接与活动钳身的尾部连接，省去了传统螺旋副的传动间隙，当压力油通入油缸无杆腔时，活塞杆推动活动钳口向固定钳口方向进给，完成工件的夹紧动作，油路泄压后，内置的复位弹簧会带动活动钳口退回，方便工件取放。钳口的夹持面设计有交叉网纹的防滑齿面，针对不同硬度的工件，还可以更换光面、软质钳口垫板，避免夹伤已加工表面，钳口的高度经过匹配设计，在夹持常规厚度的坯料时，夹持力的作用点刚好处于工件的重心高度附近，减少夹紧时的工件翘起变形。

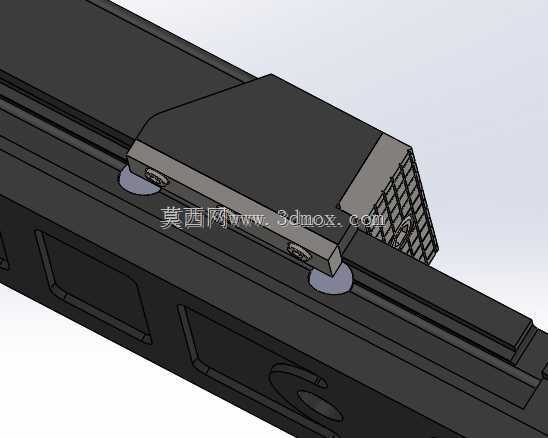

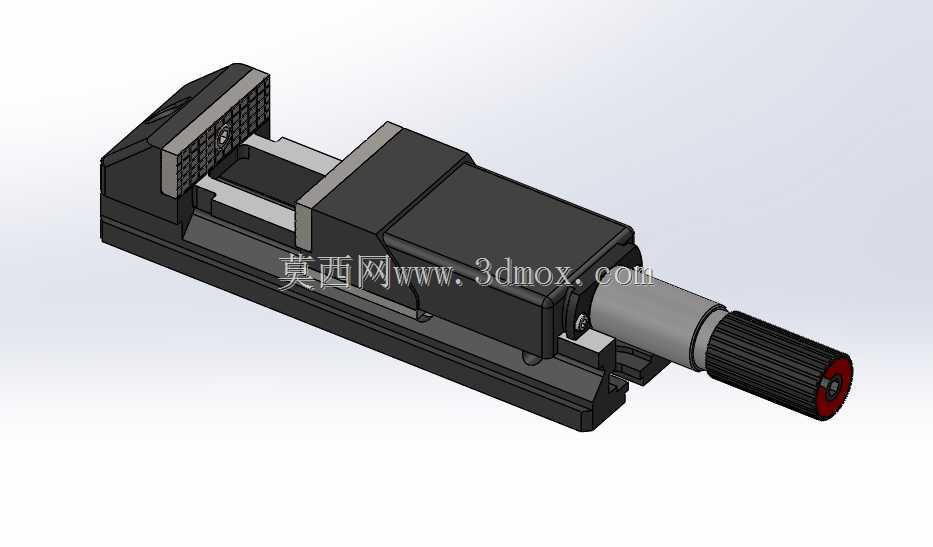

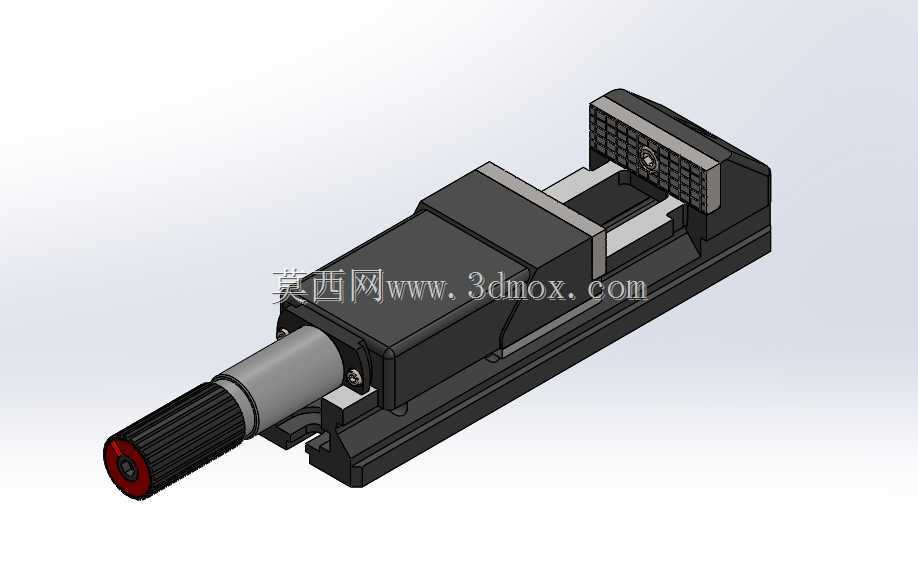

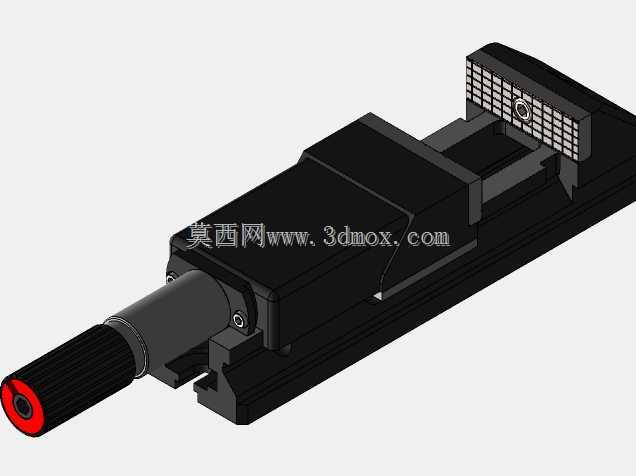

　　设计思路上，这款结构优先考虑了加工场景的刚性需求，整体钳身采用箱型截面设计，避免长行程夹紧时的钳身张口变形，液压驱动单元完全内嵌在钳身的腔体内部，没有外露的油管或突出的驱动部件，不会在加工过程中与刀具、机床护罩产生干涉。驱动手柄部分设计在钳身的尾部上方，手柄表面做了滚花防滑处理，这个手柄并非手动施力部件，而是用于液压系统的压力调节或者初始位置的微调，避免操作人员在调整钳口初始开度时需要外接油路控制。活动钳身与钳身底座之间采用平导轨配合，导轨面经过磨削加工，保证活动钳口进给时的直线度，钳口闭合后的平行度可以控制在0.02mm/100mm以内，满足磨床精加工的装夹精度要求。

　　从安装边界与尺寸适配来看，这款虎钳的底座宽度与常规铣床工作台的T型槽间距匹配，底部的定位卡口间距可以适配125mm、160mm间距的标准T型槽，不需要额外定制安装附件。钳身的总长度控制在常规机床工作台的行程范围内，最大开口距离可以覆盖150mm以内的工件装夹需求，钳口宽度为125mm，适合夹持宽度在200mm以内的中小型零件。整体高度设计上，钳口顶面距离底座安装面的高度为85mm，搭配常规的机床刀具长度，不需要额外垫高就可以完成工件顶面、侧面的铣削、磨削加工，避免垫高带来的刚性损失。液压接口设计在钳身的侧后方，采用标准的快插接头，连接车间常规的低压液压系统即可工作，工作压力适配0.5-2MPa的常规机床辅助油路压力，不需要单独配置高压液压站。在实际使用中，这类液压虎钳还可以多台并排布置在工作台上，通过统一的油路控制实现多工件的同步夹紧，适配批量零件的流水线加工工位，相比气动夹具，液压驱动的夹紧力更大，夹紧过程更平稳，不会出现气动夹紧的冲击问题，适合重载铣削、平面磨削这类切削力较大的加工工序。
