机用螺杆式平口夹持工装结构设计

　　这款螺杆驱动的平口夹持机构，是机械加工工位上最常见的通用夹持单元，不管是普通铣床、钻床的工位装夹，还是小型加工中心的批量小件夹持，甚至是钳工台的手工修配工位，都能看到这类结构的身影。它的核心作用是在加工过程中为工件提供稳定、可控的夹持力，避免工件在切削力、振动作用下发生位移，保证加工尺寸精度与形位公差符合要求。

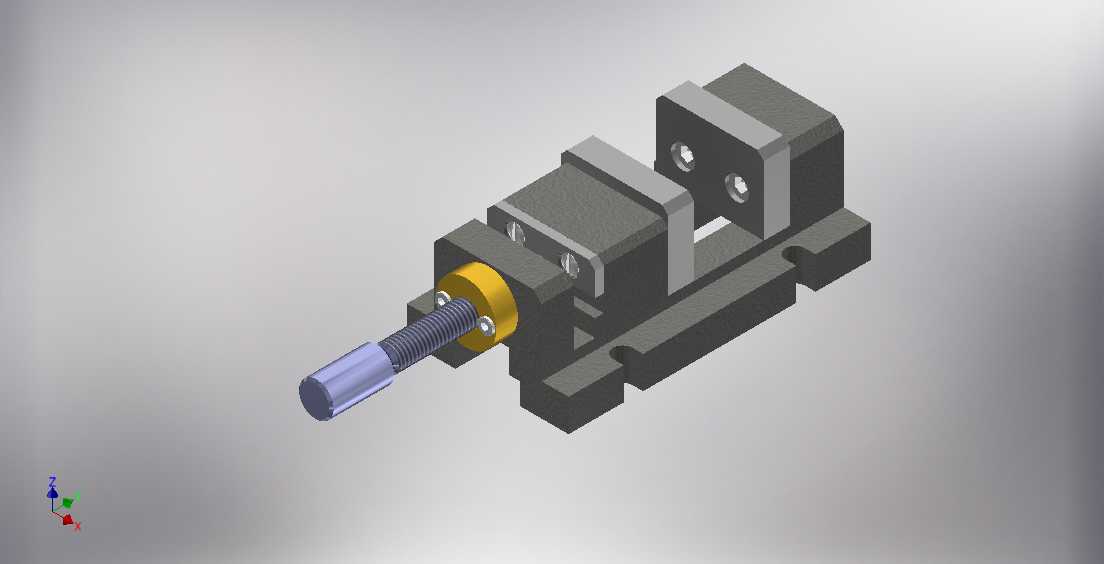

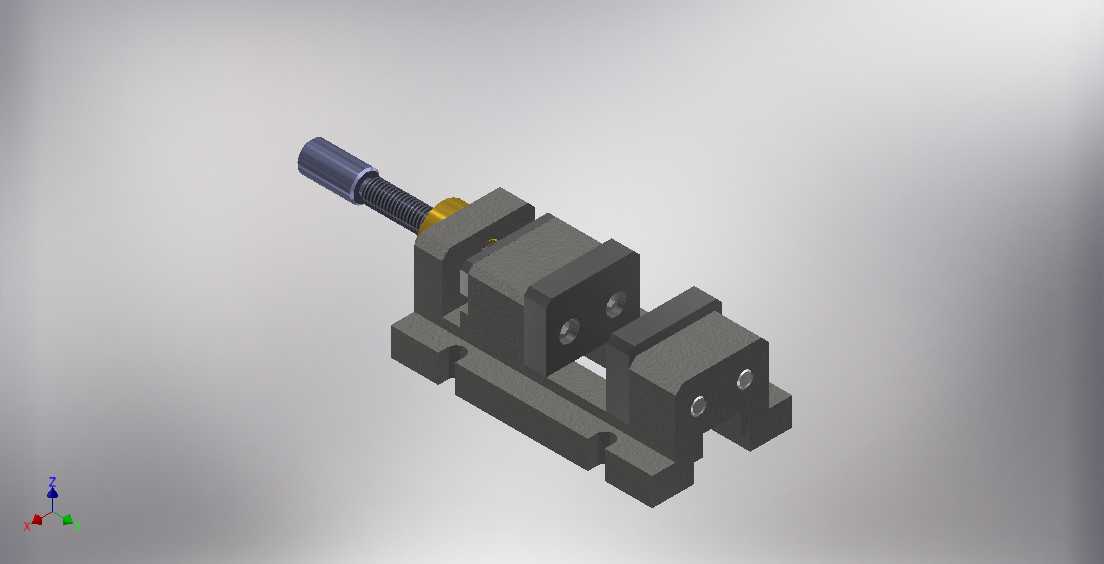

　　从结构设计逻辑来看，整个机构采用了对称式的布局思路，固定钳身与滑动钳体的配合面采用了燕尾槽式的导向结构，这种导向形式的优势在于导向精度稳定，配合间隙可以通过镶条进行调整，长期使用磨损后也能快速恢复配合精度，不会出现钳口上下翘动的问题。驱动部分采用了梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合低速大载荷的夹紧场景，而且具备良好的自锁性能，夹紧后不会因为加工过程中的振动导致螺纹副松动，无需额外增加锁止结构就能保证夹持力的稳定性。螺杆端部的钳口连接位置设计了推力轴承结构，也就是图中黄色的环形部件，这个结构的作用是降低螺杆转动时的端面摩擦阻力，操作人员转动手柄施加较小的扭矩，就能在钳口位置输出足够大的夹持力，同时避免螺杆端面与滑动钳体直接摩擦造成的磨损，延长整个机构的使用寿命。

　　钳口部分采用了可更换的 hardened 钢钳口板，通过内六角螺钉固定在钳体上，钳口表面加工有交叉的防滑网纹，加持毛坯件的时候可以增加接触摩擦力，避免工件打滑；如果加持精加工后的工件，也可以更换为铜质或者铝质的软钳口，避免夹伤工件的已加工表面。整个钳身的底座设计了两个对称的安装槽，也就是T型槽配合的安装耳，安装的时候可以通过T型螺栓将整个虎钳固定在机床工作台上，安装槽的长槽结构允许虎钳在工作台面上调整位置，适配不同尺寸工件的装夹需求，同时也方便调整钳口与机床进给轴的平行度、垂直度，保证装夹定位的精度。

　　从实际使用的场景来看，这类平口夹持机构的夹持行程通常在0到100毫米区间，能够覆盖绝大多数小型机械零件的装夹需求，比如小型轴类零件的钻孔、铣平面工序，板类零件的轮廓铣削，甚至是小型模具零件的修配加工。设计的时候特意将钳身的重心落在底座的中心位置，即使加持偏重的工件，也不会出现重心偏移导致的工装倾斜问题。滑动钳体的行程限位设计在钳身内部，避免滑动钳体超程脱出，同时在螺杆的末端设计了限位挡圈，防止螺杆在转动过程中从固定钳身的螺纹孔中脱出。

　　在安装边界方面，整个机构的底座平面度要求控制在0.02毫米每100毫米范围内，安装时需要先清理工作台面的切屑与杂物，避免底座与工作台之间存在杂物导致装夹倾斜，影响加工精度。钳口的夹持面与底座底面的垂直度公差控制在0.015毫米以内，钳口两个夹持面的平行度公差同样控制在这个精度区间，保证加持工件的时候不会出现工件上翘、倾斜的问题。对于需要进行高精度加工的场景，还可以在钳身的侧面安装定位块，为工件提供X、Y方向的定位基准，进一步缩短装夹找正的时间，提升批量加工的效率。

　　从维护的角度来看，这类结构的日常维护非常简单，只需要定期在燕尾导向面、螺纹传动副位置加注润滑脂，避免切屑进入导向面造成拉毛磨损，就能保证长期的使用精度。如果长期使用后钳口板磨损，只需要松开固定螺钉更换新的钳口板即可，不需要更换整个钳体，降低了使用成本。相比液压或者气动的夹持夹具，这种纯机械螺杆式的夹持结构不需要外接动力源，部署更加灵活，不管是在有气源、液压源的生产车间，还是在没有动力配套的维修工位，都能正常使用，而且夹持力的大小可以通过操作人员转动手柄的扭矩灵活控制，加持薄壁件的时候可以适当减小夹紧力，避免工件夹压变形，加持重载切削的工件时可以加力转动手柄，获得足够的夹持力抵抗切削冲击。
