机车电压调节整流一体化组件结构

　　在两轮燃油机车、小型电动代步车的电气系统架构里，这类调压整流组件是保障整车用电稳定的核心部件，直接对接磁电机输出的交变电流，一方面完成交流到直流的整流转换，为车载蓄电池补充电能，另一方面实时调节输出电压阈值，避免高转速下磁电机输出电压过高烧毁车载灯具、ECU、传感元件等用电负载。从实际装车场景来看，这类部件通常布置在车架前部迎风位置或者座桶下方通风区域，依靠行车过程中的自然气流带走工作热量，因此外壳的散热结构设计直接决定了组件的持续负载能力。

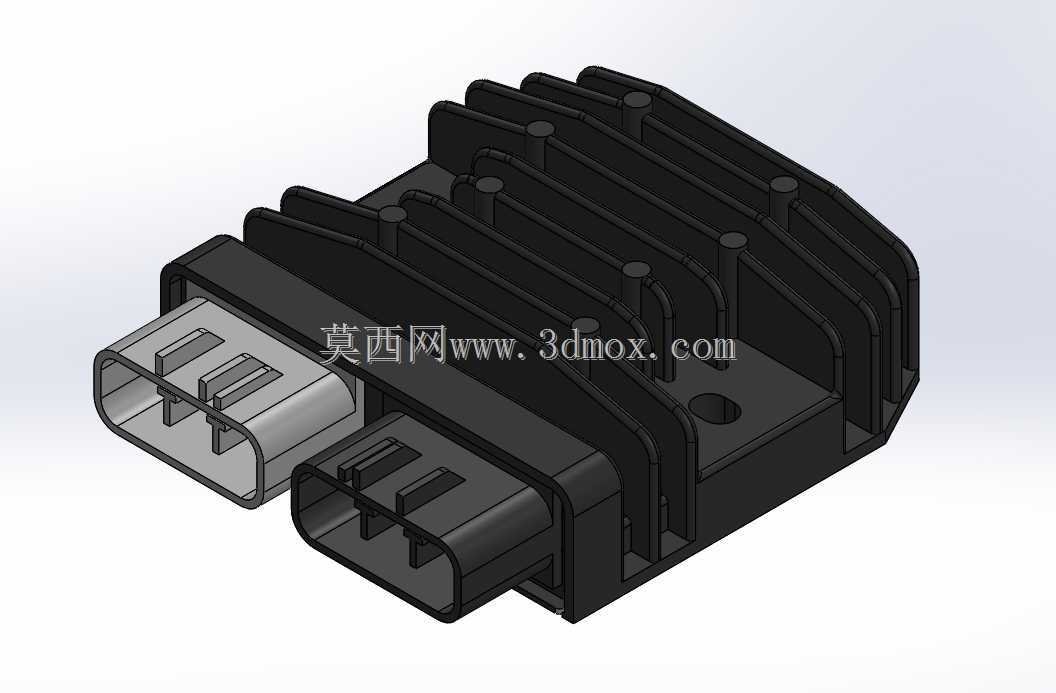

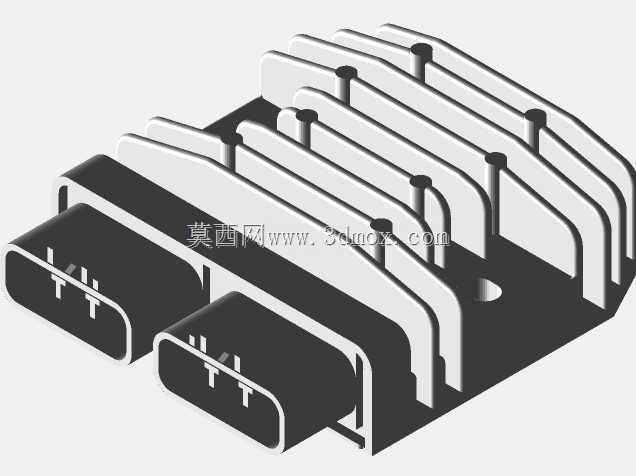

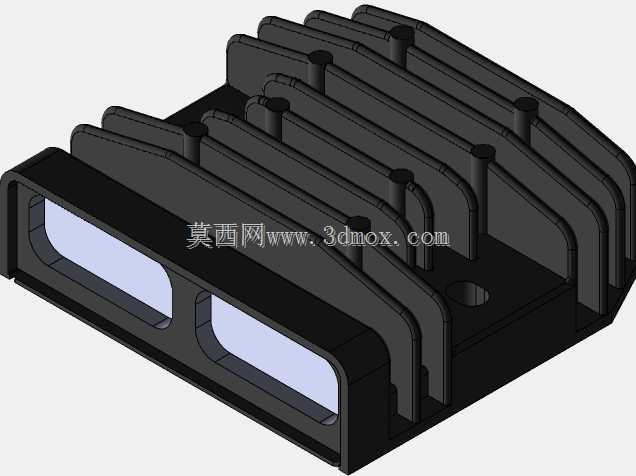

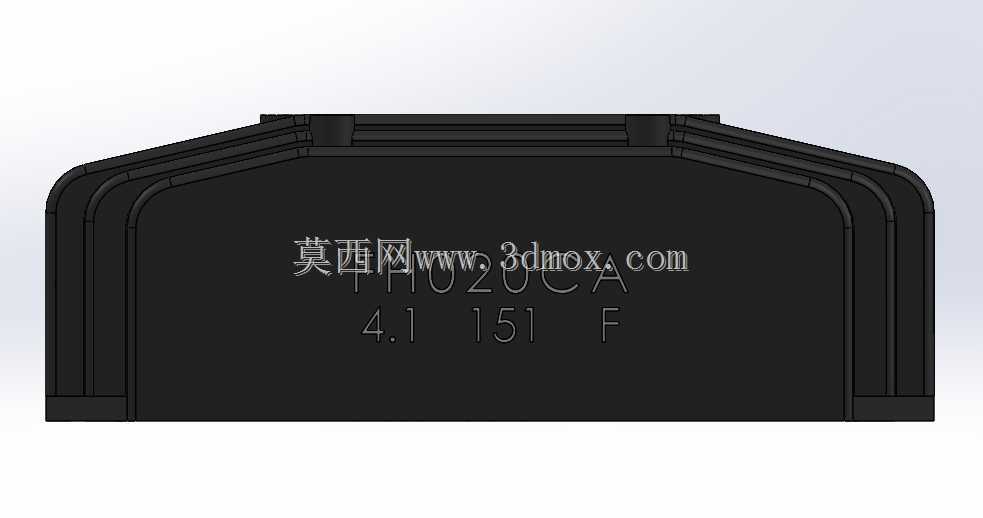

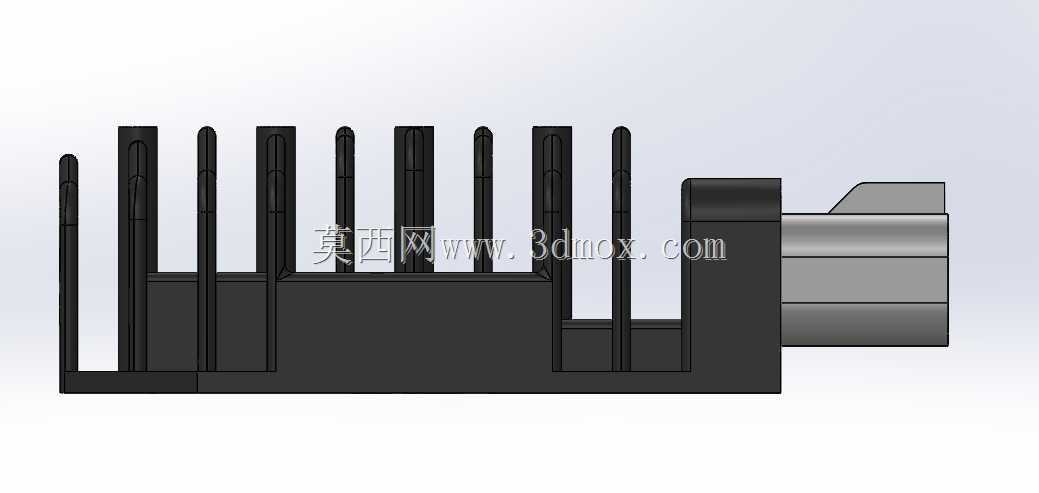

　　观察这个组件的结构设计，主体外壳采用多道平行散热鳍片的布局，鳍片沿着组件长度方向排布，没有做多余的造型弯折，既可以在注塑或者压铸成型时简化模具抽芯结构，降低生产环节的成型缺陷率，也能让气流顺着鳍片间隙顺畅流通，避免出现散热死角。鳍片的高度、间距经过匹配，在有限的外形尺寸内最大化散热接触面积，同时不会因为鳍片过薄导致运输、安装过程中出现断裂变形。外壳上预留的圆形安装孔位，对应车架上的标准安装点，安装时只需要穿过固定螺栓配合减震胶圈即可完成固定，不需要额外设计复杂的安装支架，适配多数同排量级机车的安装边界。

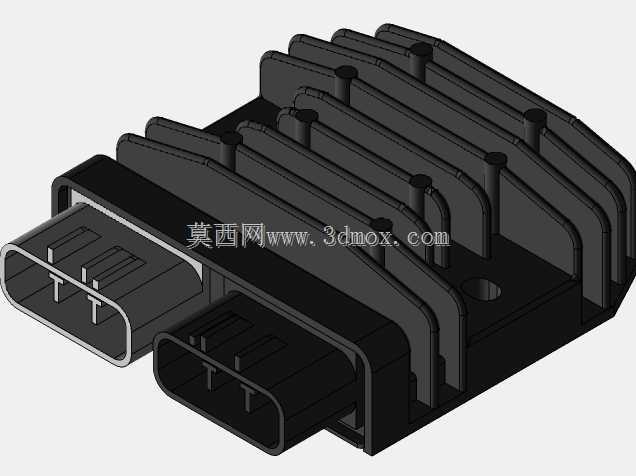

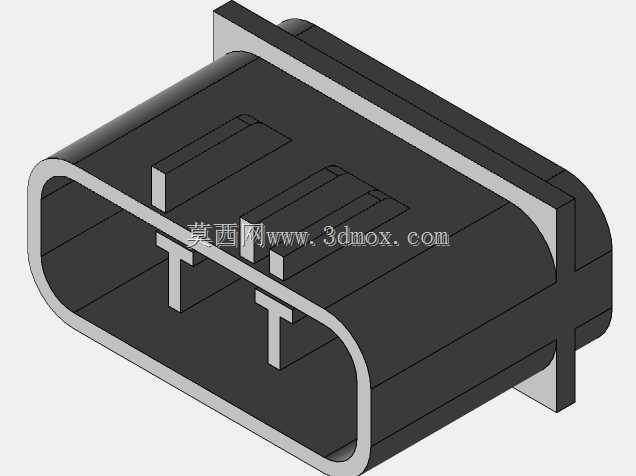

　　组件的接插端采用双接口并排布局，两个不同针脚定义的接插件分别对应磁电机交流输入、整车直流输出回路，接口外围做了凸起的防水挡边，配合线束端的橡胶密封圈，可以阻挡雨天行车时的泥水飞溅、日常洗车时的高压水冲，避免接插针脚出现氧化短路。接插件的插片采用大宽度铜质基材，过流能力匹配小排量机车的最大发电功率，插片根部做了防退卡扣结构，和线束端对插后可以自动锁止，车辆行驶过程中的持续振动不会导致接口松脱断电。

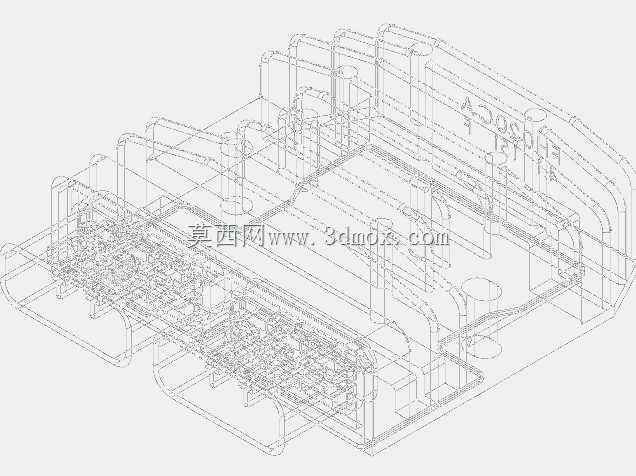

　　从设计思路上看，这个组件没有采用分体式的调节器加整流器布局，而是将调压电路、整流桥、散热基板全部集成在同一个密封外壳内部，内部通过导热灌封胶填充，既可以把功率元件工作时产生的热量快速传导到外壳散热鳍片上，也能隔绝外界的水汽、灰尘侵入，提升部件在复杂户外工况下的使用寿命。外壳的边角全部做了圆弧过渡处理，没有尖锐的棱角，一方面是生产环节可以减少应力集中，避免温度循环变化时外壳出现开裂，另一方面安装维护时也不会划伤操作人员的手部、刮破周边的线束外皮。

　　从安装边界来看，组件整体的长宽高尺寸控制得比较紧凑，不会占用过多的车架布置空间，对于不同车型的适配性更强，不需要针对特定车型重新调整周边线束走向、车架结构。接插件的出线方向平行于安装平面，线束对接后可以顺着车架主梁自然排布，不会出现过度弯折导致的线束内线芯断裂。散热鳍片的顶端做了小角度的倒角处理，即便安装空间比较局促，和周边的塑料覆盖件、油箱壳体接触时也不会刮伤部件表面。这类集成式调压整流组件的结构设计，核心是在满足电气性能要求的前提下，平衡散热效率、安装便捷性、生产制造成本、工况可靠性几个维度的需求，没有冗余的功能设计，每一处结构特征都对应实际使用场景下的具体需求，比如外壳上的定位凸台，对应安装时的车架定位缺口，可以避免安装时出现方向装反的问题，减少装配环节的出错概率。
