铣削加工用ISO3937标准锥柄刀架结构

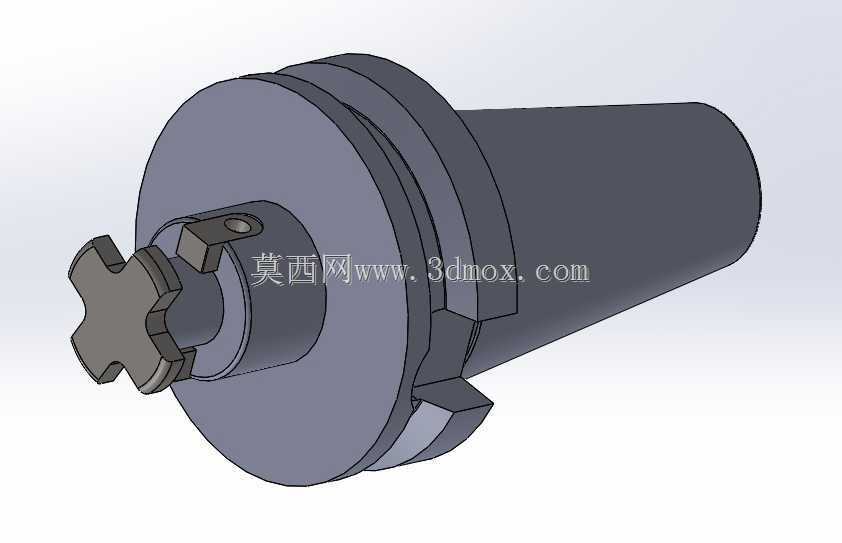

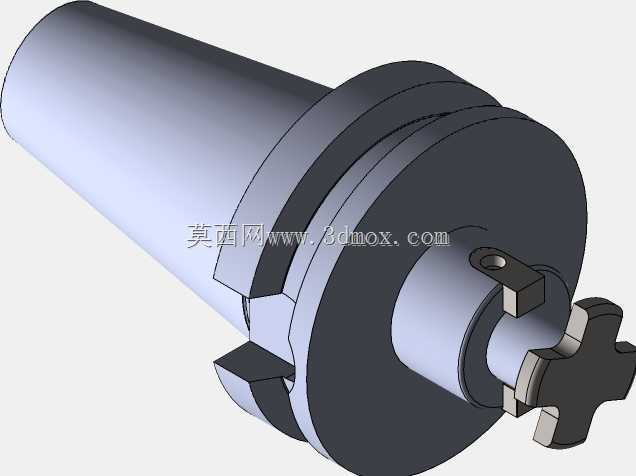

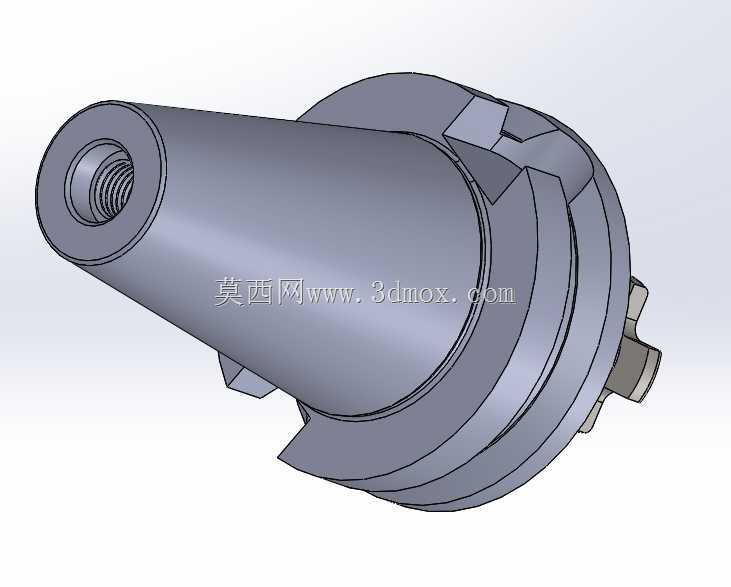

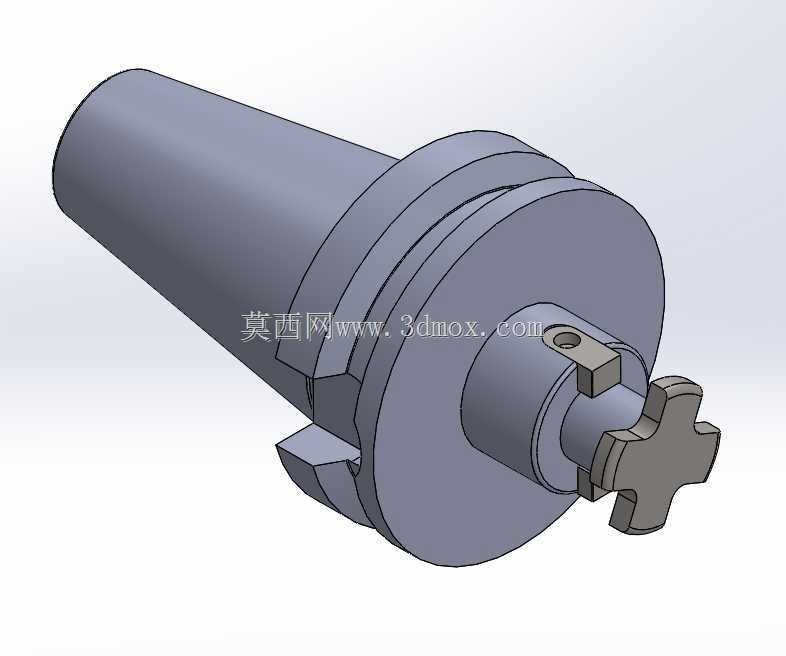

　　在常规金属切削加工场景里，这类符合ISO3937标准的锥柄刀架是铣床、加工中心主轴端与铣削刀具之间的核心连接载体，承担着定位装夹、扭矩传递、切削振动缓冲的关键作用，不管是立式铣床的平面铣削工序、卧式铣床的槽型加工，还是数控加工中心的多工序连续铣削作业，都需要依靠这类标准化刀架完成刀具与主轴的可靠对接。从结构设计逻辑来看，该刀架采用7:24锥度的锥柄作为主轴对接端，这一锥度设计是铣削类主轴接口的通用选型，锥面配合可以实现快速的自定心定位，安装时锥柄插入主轴锥孔后，通过主轴内部的拉钉拉紧结构将刀架轴向锁紧，锥面的紧密贴合既可以保证刀架与主轴的同轴度，控制刀具装夹后的径向跳动误差，也能在重切削工况下传递足够的切削扭矩，

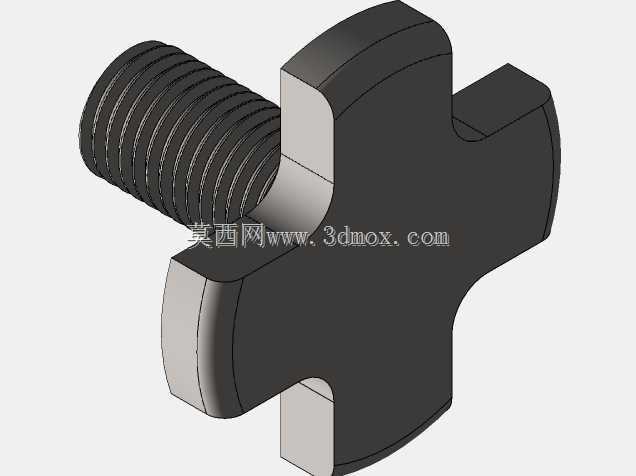

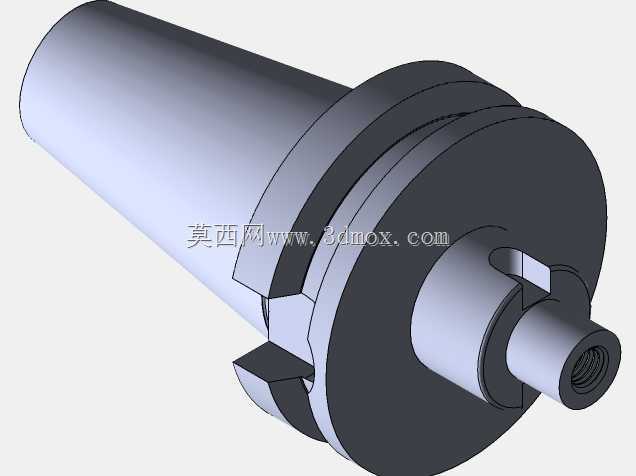

　　避免刀架在主轴内出现打滑偏转。刀架的法兰端设计有对称的驱动卡槽，与主轴端面的驱动键配合，能够承担大进给铣削时的周向扭矩载荷，弥补纯锥面摩擦传扭的载荷上限不足问题，在大切深、大走刀量的粗铣加工场景下，这种端面键配合锥面锁紧的结构，能有效降低刀架与主轴之间的微幅滑移，减少切削过程中的振动传递，提升加工表面的质量稳定性。刀架前端的刀具装夹端采用了十字型锁紧结构，配套对应的锁紧扳手即可完成刀具的快速装拆，装夹时刀具柄部插入刀架内孔后，旋转前端的锁紧构件就能带动内部的夹爪收紧，抱紧刀具柄部，这种结构的设计初衷是兼顾装夹效率与装夹刚性，相比传统的螺栓压紧式刀架，换刀时间可以缩短40%以上，同时周向均匀分布的夹爪受力点，能让刀具柄部的受力更均衡，

　　避免单方向压紧带来的刀具偏斜问题。从安装边界尺寸来看，锥柄部分的尺寸完全遵循ISO3937标准的参数要求，可适配所有符合该接口标准的铣削类设备主轴，不需要额外做转接改造，法兰端的外径尺寸与主轴端面的安装沉孔匹配，安装到位后法兰端面与主轴端面完全贴合，不存在轴向间隙，能避免高速旋转时的端面气流扰动带来的动平衡问题。刀架整体的外形轮廓做了圆滑过渡处理，没有突兀的棱角结构，一方面是为了减少高速旋转时的风阻与动平衡偏差，另一方面也能避免操作人员在换刀作业时被尖锐棱角划伤。在实际应用中，这类刀架除了装夹常规的立铣刀、面铣刀盘之外，也可以配套对应的变径套装夹更小直径的铣削刀具，适配不同工序的加工需求，在模具钢铣削、铝合金结构件加工、

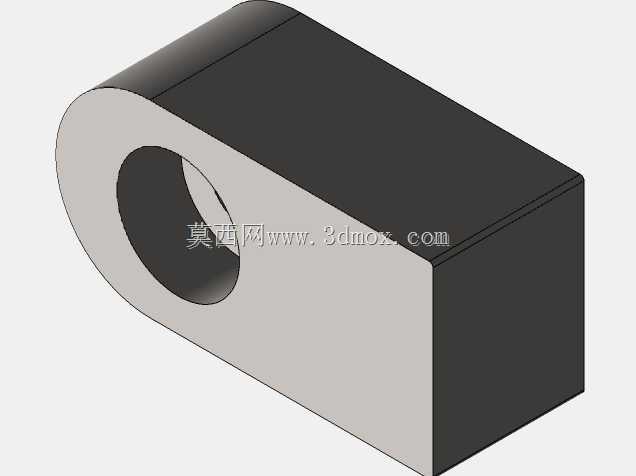

　　铸铁件粗精铣等不同工况下，只要选择对应规格的锁紧夹头，就能实现稳定的刀具装夹。设计过程中，刀架的本体材质通常选用合金结构钢经调质处理后表面淬火，锥面与装夹内孔的硬度控制在HRC58-62之间，保证长期反复装拆后的尺寸精度保持性，避免锥面磨损带来的定位精度下降问题，内部的锁紧构件采用更高硬度的合金工具钢制作，承受锁紧时的挤压力与切削时的冲击载荷，延长刀架的整体使用寿命。在磨床配套的铣销附件安装场景中，这类标准化刀架也可以作为磨头与主轴的连接载体，依靠标准锥面的定位精度保证磨头的旋转同轴度，满足磨削加工的高精度装夹要求。刀架上的键槽与锁紧槽位置都做了应力释放处理，避免应力集中导致的构件开裂问题，在承受断续铣削的冲击载荷时，不会出现应力集中位置的疲劳损坏。从三维建模的角度来看，这类标准刀架的建模需要重点保证锥面的锥度精度、各配合面的同轴度、锁紧结构的运动间隙合理性，建模时需要先以锥柄的轴线作为全局基准，依次构建锥柄、法兰盘、装夹端的实体结构，再细化卡槽、锁紧槽、键位等细节特征，所有配合尺寸都要严格遵循ISO3937的标准公差要求，保证模型导出后用于实际生产加工时，能直接与标准主轴、标准刀具完成适配，不需要二次修配。
