铃木GS750摩托车散热顶盖结构设计

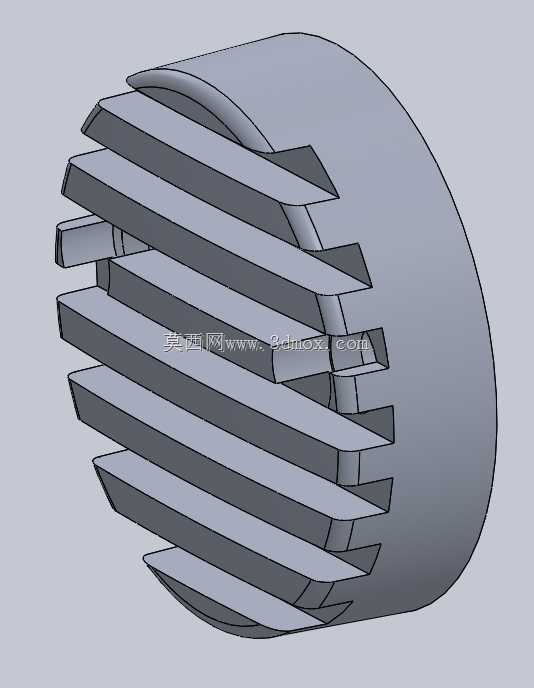

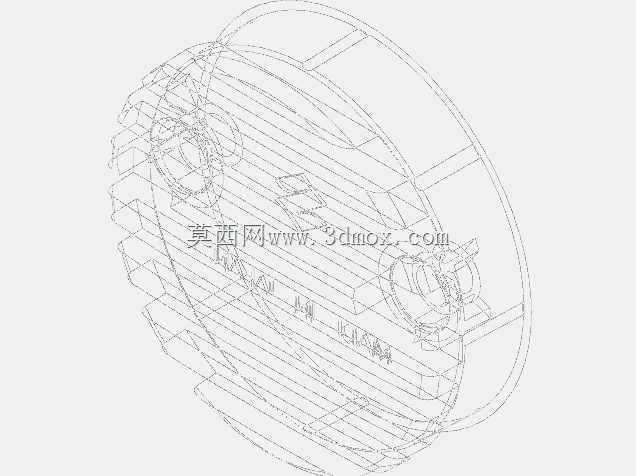

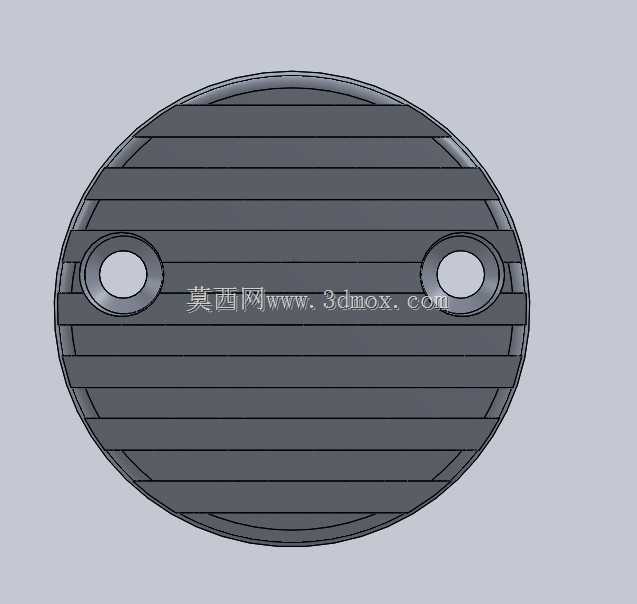

　　这款带散热鳍片的顶盖，是适配铃木GS750摩托车型的售后替换缸盖部件，主要应用在大排量风冷摩托车的发动机缸体顶部位置，承担缸体上部密封、辅助散热的核心作用。熟悉老款日系风冷街车的结构工程师都清楚，GS750作为经典的直列四缸风冷机型，缸头区域的热负荷一直是设计中需要重点平衡的部分，原厂顶盖在长期使用后容易因为热循环疲劳出现密封失效、散热效率衰减的问题，这款售后替换件就是针对这类使用场景做的结构优化设计。从结构设计思路来看，这款顶盖没有采用原厂偏平滑的外轮廓，而是在外周布置了多圈环形倾斜排布的散热鳍片，鳍片的倾斜角度是顺着车辆行驶时的迎面气流方向设置的，当车辆以中高速行驶时，迎面气流可以顺着鳍片的倾斜导面快速流过鳍片间隙，

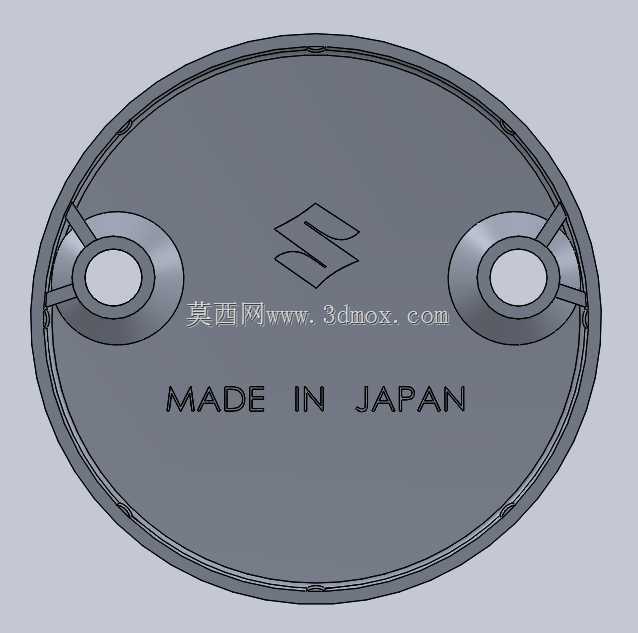

　　带走鳍片传导的热量，相比同尺寸的光滑顶盖，散热接触面积提升了近三倍，能有效降低缸头区域的工作温度，减少机油因为高温出现的性能衰减问题。在安装边界的设计上，这款顶盖的内侧腔体完全匹配GS750缸头顶部的安装轮廓，内侧预留的密封槽尺寸和原厂密封胶圈的规格完全一致，不需要额外修改缸头结构就可以直接替换安装，顶盖的整体外径和安装定位止口的公差控制在IT7级精度范围内，安装后不会出现和周边线束、饰件干涉的问题。鳍片的厚度设计为2.5mm，相邻鳍片的间隙控制在6mm，这个尺寸是经过热传导效率和结构强度平衡后确定的——如果鳍片太薄，长期受路面碎石冲击容易出现弯折断裂，间隙太小的话，车辆在非铺装路面行驶时扬起的灰尘、泥沙容易卡在鳍片缝隙里，

　　反而会堵塞气流通道降低散热效率，6mm的间隙既可以保证气流顺畅通过，日常维护时用高压气枪也可以很方便地清理缝隙里的积尘。从实际使用场景来看，这款顶盖除了满足日常街道骑行的散热需求，也适配轻度改装、长途摩旅的使用场景，鳍片的根部做了R1.5的圆角过渡，避免应力集中导致的鳍片根部开裂，顶盖的基体材质采用和原厂一致的铝合金压铸工艺成型，热传导系数和原厂部件保持同一水平，不会因为材质差异导致散热效率不匹配。很多做摩托售后配件开发的工程师在做这类替换件设计时，容易陷入只改外观不做功能匹配的误区，这款顶盖在设计时首先保证了安装接口的完全互换性，没有改动原厂的安装孔位、密封结构，在此基础上通过优化外轮廓的散热结构提升部件的实用性能，

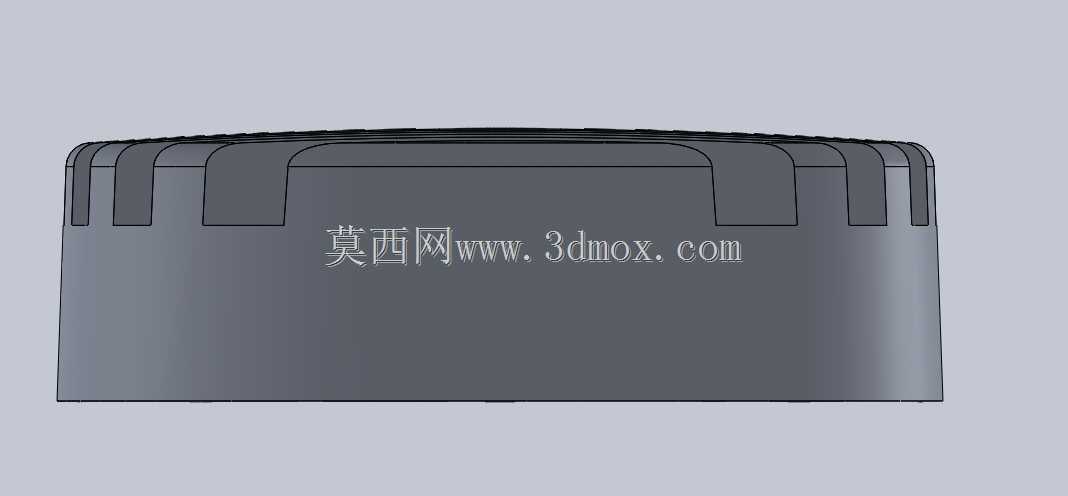

　　同时鳍片的排布也兼顾了外观的协调性，不会和整车的复古风格产生冲突。在尺寸边界上，这款顶盖的轴向高度比原厂件高出3mm，这部分增量全部来自散热鳍片的高度设计，没有占用缸头内部的安装空间，安装后不会影响气门摇臂的正常工作行程，也不会和油箱底部的预留间隙产生冲突，所有的结构改动都在安装安全边界内完成。从结构受力的角度考虑，顶盖的安装孔周边做了局部加厚处理，拧紧安装螺栓时的压紧力可以均匀分散到整个密封端面，不会因为局部应力过大导致铝合金部件出现压溃变形，保证长期使用后的密封可靠性。
