摩托车化油器VForce3膜片阀组件结构

　　这套组件是适配小排量越野摩托车、两冲程轻便摩托的进气系统核心簧片阀结构，对应Kreidler车型的进气升级与维修替换场景，主要作用是控制曲轴箱与化油器之间的气流通断，在活塞下行压缩曲轴箱混合气时自动封闭进气通道，避免混合气反喷回化油器，在活塞上行产生负压时自动开启，让化油器雾化后的燃油混合气顺畅进入曲轴箱，直接影响两冲程发动机的进气效率、动力响应与燃油经济性。

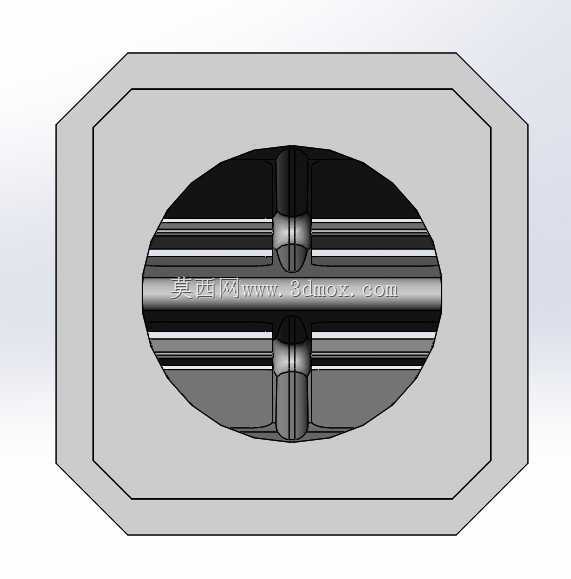

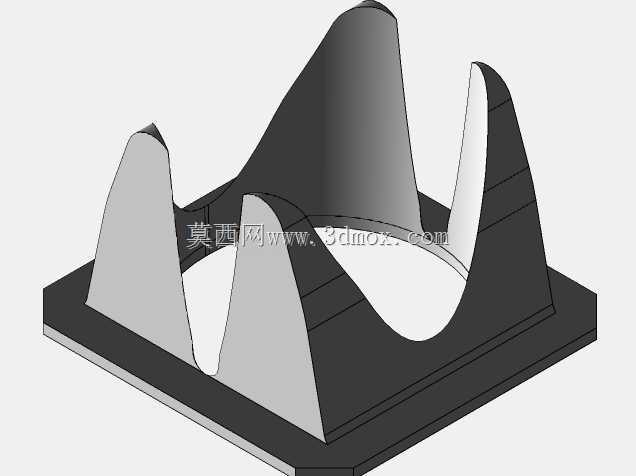

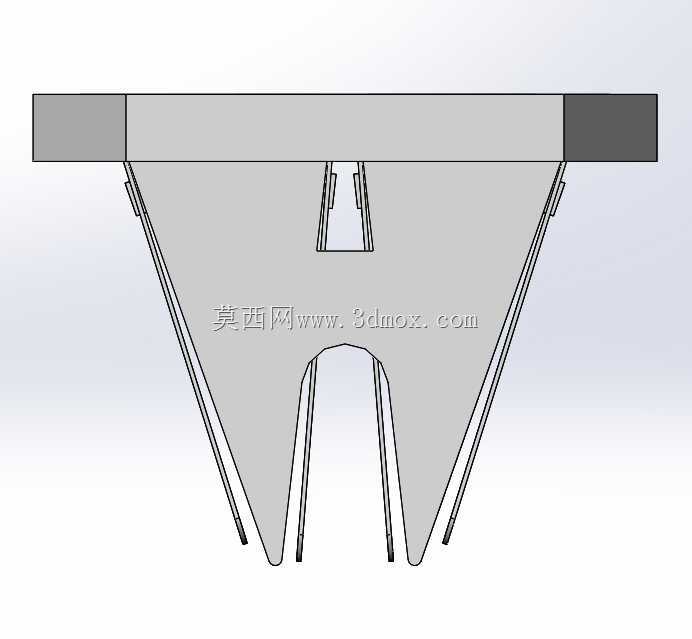

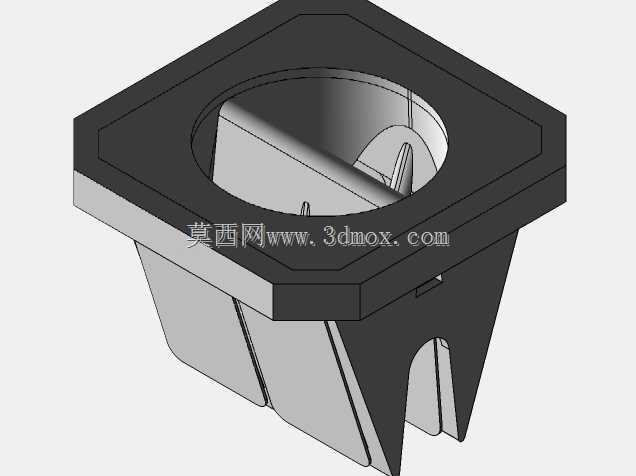

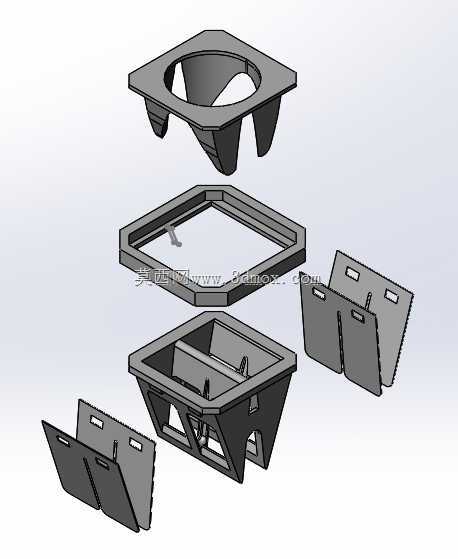

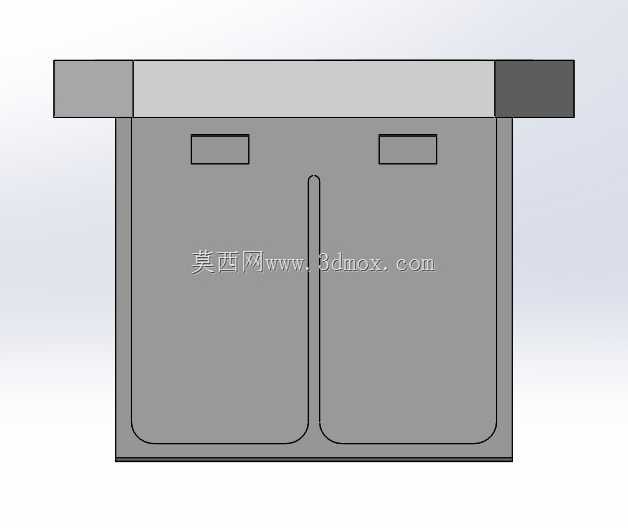

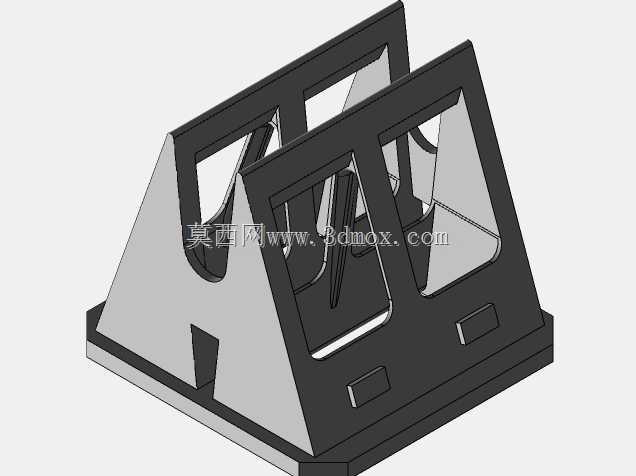

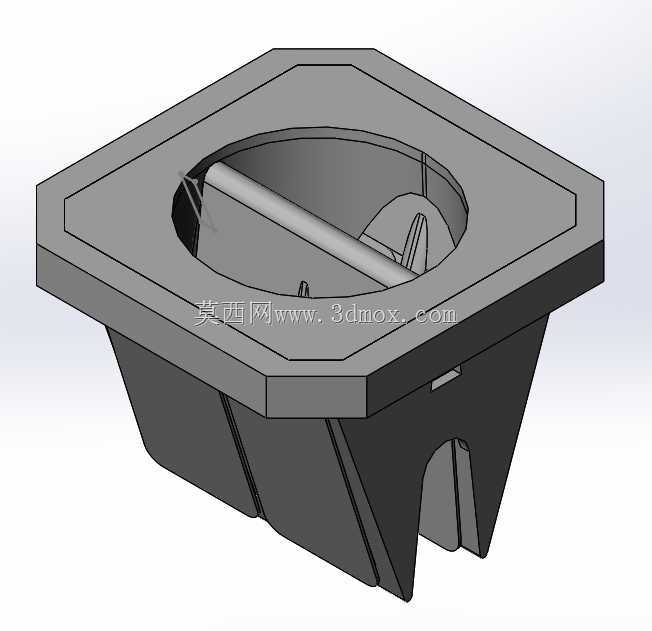

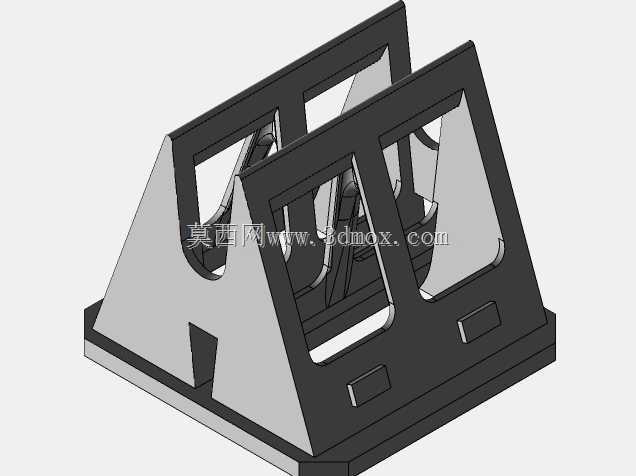

　　从结构拆分来看，整套组件分为五个核心部分：最上方的方形安装法兰座，边缘带四个定位凸耳，用于和化油器的出气端端面贴合密封，法兰中心的异形开孔匹配化油器的出气口流道形状，法兰下方带三个楔形支撑筋，既可以强化法兰的结构强度，避免安装锁紧时法兰变形导致密封失效，也能对下方的密封胶圈提供侧向限位，防止胶圈在气流冲击下移位；第二层是方形截面的密封胶圈安装框，框体截面为U型槽结构，胶圈嵌入槽内后，上下端面分别和上方法兰、下方阀座压紧，实现两层金属部件之间的静密封，避免进气负压状态下外界空气从结合面漏入，导致混合气浓度失准；第三部分是核心的阀座主体，呈上宽下窄的梯台方腔结构，上方敞口匹配密封框的尺寸，下方收窄的出口直接对接曲轴箱的进气道，阀座内部设置了两道对称的导流筋，将进气腔分隔为两个独立的流道，对应两侧的簧片安装位，筋条的角度顺着进气气流的流向设计，减少气流进入阀座后的涡流损失，阀座侧壁开设了多个镂空减重槽，在保证结构刚性的前提下降低组件整体重量，同时也能平衡阀座内外的温度差，避免发动机热机后阀座受热变形卡滞簧片；最外侧的两组簧片组件，每组由两片不锈钢簧片和一个限位挡板组成，限位挡板上开设两个矩形定位孔，和阀座上的定位凸台过盈配合实现固定，簧片采用高弹性耐疲劳的不锈钢薄板冲压成型，自由状态下完全贴合阀座的出气口端面，封闭气流通道，当进气侧负压达到设定阈值时，簧片向曲轴箱侧弯曲开启，气流通过簧片与阀座之间的间隙进入曲轴箱，限位挡板的弯曲角度经过精确计算，限制簧片的最大开启行程，避免簧片在高频开合过程中因为弯曲应力超过疲劳极限出现断裂，同时也能控制不同转速下的簧片开启面积，匹配发动机不同工况下的进气量需求。

　　设计过程中首先需要匹配对应车型的安装边界：上方法兰的安装孔中心距完全对应化油器的安装孔位，不需要对原车化油器做任何改装即可直接安装，下方阀座的出口尺寸和角度完全匹配原车曲轴箱进气道的接口，安装时只需要在结合面涂抹少量密封胶即可实现密封，不需要额外加工转接部件。簧片的厚度、弹性模量以及限位挡板的开启角度是整个设计的核心参数，需要结合发动机的排量、常用转速区间、化油器的喉口直径做匹配：针对高转速越野场景的调校会选用稍薄的簧片，配合更大的限位开启角度，让高转速下进气量更充足，提升动力输出上限；针对日常通勤的低扭调校会选用稍厚的簧片，减小限位开启角度，让低转速下簧片关闭更迅速，减少混合气反喷，提升低转速扭矩响应。阀座内部的导流筋角度经过流道仿真优化，让气流通过簧片后能以更顺畅的角度进入曲轴箱，减少气流阻力，相比原厂平面阀座的结构，进气效率可以提升15%左右，同时也能避免气流直接冲击簧片中部，导致簧片出现异常振动，降低开合过程中的异响。

　　在实际维修与改装场景中，这类膜片式簧片阀属于易损部件，长期使用后簧片会因为高频开合出现疲劳变形，密封面出现间隙导致怠速不稳、加速无力，需要定期检查更换，这套组件的拆分式结构设计，不需要更换整个阀组，只需要单独替换磨损的簧片即可，大幅降低后期维护成本。安装过程中需要注意法兰面的锁紧力矩要均匀，避免单侧力矩过大导致法兰变形压坏密封胶圈，簧片安装时要保证贴合面无杂质、无变形，否则会出现密封不严导致的反喷、怠速不稳问题。
