拉脱维亚禁止鸣笛道路交通标识设计

　　做交通设施配套的三维结构设计时，这类禁令标识的建模精度直接影响后续路牌生产、场景仿真的落地效果，很多刚入行的工程师容易把这类标识当成简单的平面贴图处理，实际落地到工程应用里，要考虑的边界条件非常多。先从实际应用场景说起，这类禁止鸣笛标识主要设置在医院、学校、居民区周边的道路入口，还有隧道、窄桥这类需要保持安静、避免鸣笛引发惊扰的路段，拉脱维亚的这套道路标识体系和欧盟通用标识规范有共通之处，但在边框比例、图案细节上有本地化的调整，做建模的时候不能直接套用国内的禁鸣标识参数，不然做出来的模型放到对应地区的交通仿真场景里会出现合规性问题。

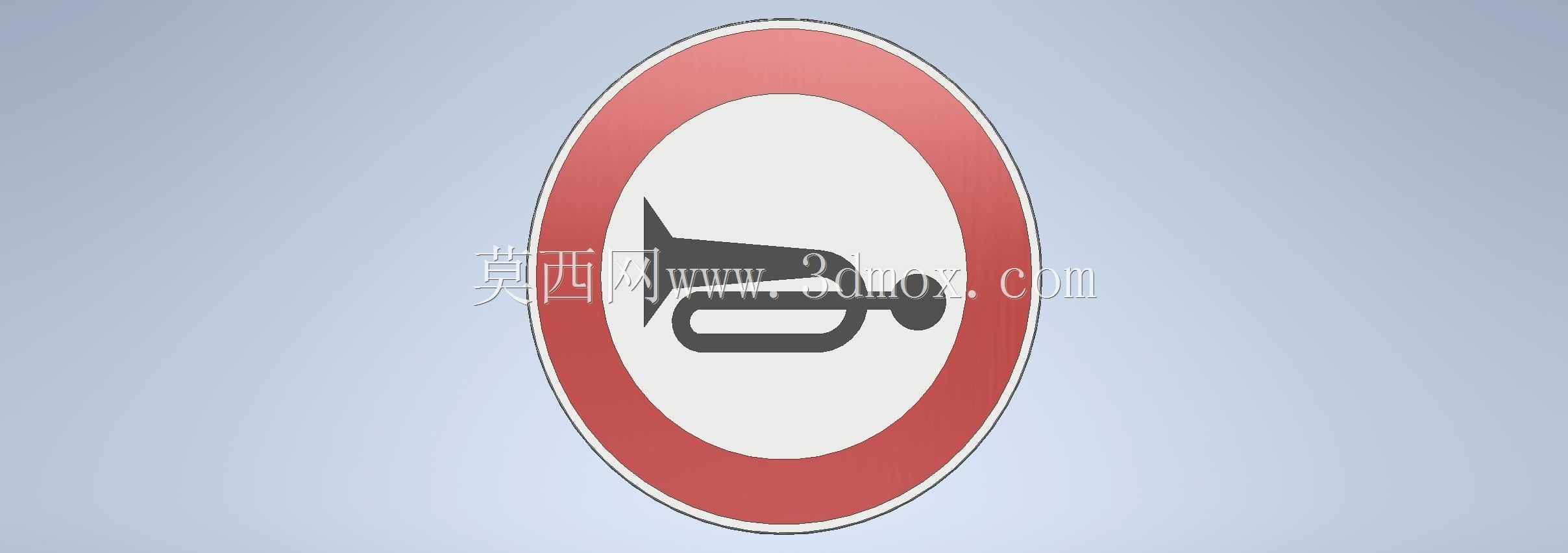

　　从设计思路上拆解，整个标识采用圆形禁令标识的通用构型，外圈的红色环带是禁令标识的通用识别元素，红色的色值、环带宽度和整体圆面的比例严格遵循当地道路标识的设计规范，建模时不能随意调整环带的宽度占比，不然远距离识别的时候会和其他圆形禁令标识产生混淆。中间的喇叭图案是核心识别元素，图案的线条粗细、喇叭造型的比例都经过了视认性优化，保证车辆以不同速度行驶时，驾驶员在有效视距内能快速识别标识含义，不会因为图案变形、比例失调出现识别延迟。

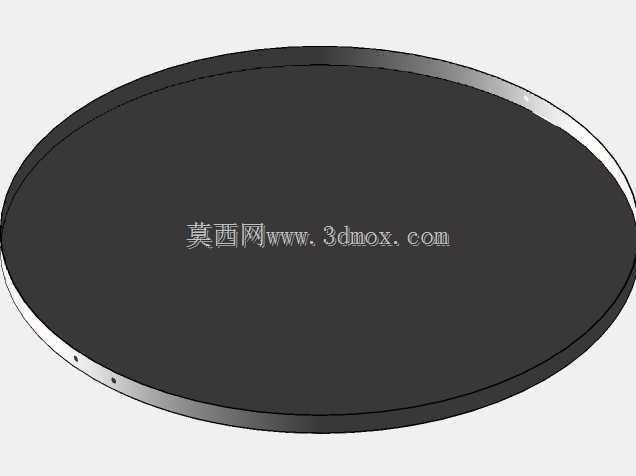

　　很多人做这类标识模型的时候只做正面的平面结构，实际工程应用里，标识是有厚度的，不管是采用铝板粘贴反光膜的传统路牌，还是内嵌发光单元的主动发光标识，都需要考虑板材厚度、边框包边的结构尺寸。常规的路牌安装，圆形标识的背面会配套安装抱箍、滑槽的连接结构，建模时如果只做正面的图案层，后续做安装结构仿真、路牌杆件配套设计的时候就会出现干涉问题。比如常见的单柱式安装，标识中心距离路面的高度有明确要求，不同等级的道路对应的安装高度、标识直径尺寸都有差异，建模时预留的安装孔位位置、背面滑槽的尺寸，要和常用的路牌安装配件匹配，不然模型导入到道路BIM场景里，无法直接生成安装构件的装配关系。

　　再说到功能特性，这类标识的核心功能是通过标准化的视觉符号传递禁止鸣笛的管控要求，所以模型的曲面过渡、图案边缘的平滑度很关键，要是建模时红色环带的边缘有锯齿、喇叭图案的线条有断点，后续做渲染仿真、或者加工成实体路牌的时候，会出现反光膜粘贴不平整、图案边缘溢色的问题。做结构设计的时候，标识的边缘要做圆弧卷边处理，一方面是避免锋利的板材边缘划伤安装人员，另一方面也能提升路牌的抗风阻性能，在沿海或者大风区域，卷边结构能分散风载荷，减少标识板的变形量。

　　关于外形尺寸和安装边界，这类圆形禁令标识常用的直径规格有600mm、800mm、1000mm三种，分别对应不同的道路限速场景，建模时采用参数化的建模逻辑，调整直径参数时，红色环带的宽度、中间喇叭图案的大小能等比例缩放，不用重新绘制草图。安装的时候，标识板和立杆之间的连接采用滑动滑槽结构，滑槽的位置要避开中间的喇叭图案区域，不然从正面看会出现固定件透影的问题，影响标识的视认效果。另外，标识板的厚度根据材质不同有差异，铝合金板材的常用厚度是1.5mm、2mm、3mm，建模时要把板材厚度、反光膜层的厚度都考虑进去，虽然膜层厚度很薄，但做高精度的渲染或者加工工艺仿真时，这个厚度层会影响最终的光影效果。

　　还有容易被忽略的细节，标识的红色环带和白色底板之间没有额外的分隔线，建模时两个色块的衔接处要做共面处理，不能出现面重叠或者缝隙，不然导入到工程软件做装配或者导出到其他仿真平台时，会出现破面、渲染错误的问题。中间的喇叭图案是凸起还是印刷在底板上，要根据实际的工艺选择建模方式，如果是采用丝网印刷的工艺，图案和底板是同一平面，只需要做面的颜色区分；如果是采用浮雕式的工艺，图案部分有0.2-0.5mm的凸起，建模时就要做出对应的凸起结构，方便后续做模具加工或者3D打印验证。

　　从实际工程交付的角度，这类标识模型除了本身的结构，还要考虑和周边设施的匹配性，比如安装在路灯杆上的时候，抱箍的尺寸要和常见的路灯杆直径匹配，不能出现抱箍和杆件干涉的情况；安装在龙门架上的时候，标识板的连接孔位要和龙门架的横梁预留孔位对齐。很多时候做交通场景的三维建模，不是单独做一个标识牌就结束，还要考虑整个标识系统的装配关系，比如同一路段的禁令、指示、警告标识的安装间距、高度差，都要符合规范要求，单个标识的模型尺寸准确，才能保证整个场景的装配精度。

　　另外，做这类交通标识的建模，还要考虑不同使用场景下的材质表现，比如反光膜有工程级、高强级、钻石级的区别，不同等级的反光膜反光角度、逆反射系数不同，建模时给材质球设置对应的反射参数，才能在仿真场景里模拟出夜间车灯照射下的反光效果，这对交通场景的夜间视认性仿真非常重要。如果是做智能交通的数字孪生场景，标识模型还要预留属性挂载的接口，能把标识的管控信息、位置信息、维护信息挂载到模型上，不只是一个可视化的三维几何体，还能作为数字孪生场景里的信息载体。
