拉脱维亚禁止超车交通路标三维设计

　　做交通设施配套三维建模快八年，接触过数十个国家的道路标识模型，这套拉脱维亚禁止超车路标是去年配合东欧道路改造项目做的配套构件，当时甲方要求所有标识必须完全符合拉脱维亚当地交通规范，不能套用欧盟通用标识的尺寸偏差。先从实际应用场景说，这类标识主要设置在拉脱维亚境内双向两车道的城郊公路、山区弯道段、视距不足的平交路口前300-500米位置，作用是明确告知驾驶员该路段严禁跨越对向车道完成超车动作，避免因对向会车视距不足引发迎面相撞事故，和国内的禁止超车标识逻辑一致，但图案细节、边框比例、反光层结构有明确的当地规范要求。

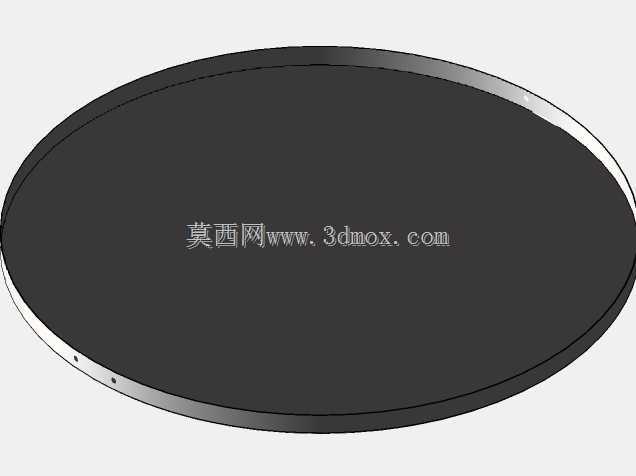

　　聊设计思路的时候，最先要卡的是外形安装边界，整个标识采用标准椭圆外形，长轴外径1200mm，短轴外径800mm，边缘做20mm宽的圆弧卷边，卷边向内弯折15mm，既可以增强铝板基材的整体抗风强度，也能避免安装维护时边缘划伤施工人员。标识的结构分四层，最底层是2mm厚的防锈铝合金基板，表面做磷化钝化处理提升涂层附着力，往上是3M工程级反光膜底涂层，中间的红圈、黑色分隔线、车辆图案都采用丝网印刷后覆第二层反光膜，最外层是0.1mm厚的防紫外线PET保护膜，能扛住拉脱维亚冬季零下20度的低温和夏季强紫外线照射，设计使用寿命不低于7年。

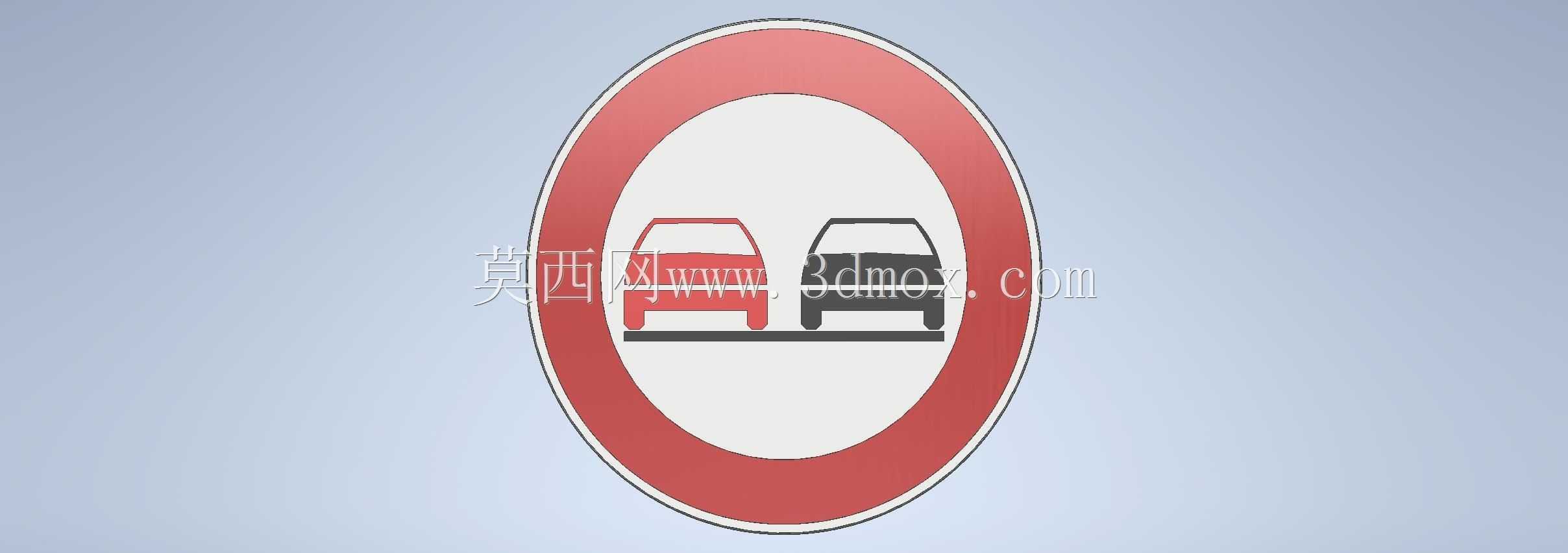

　　图案细节上当时卡了很久规范，红圈的宽度是120mm，红圈内侧的白色区域长轴960mm、短轴560mm，两辆车的图案尺寸完全一致，单车长度180mm、高度110mm，左侧车辆为红色、右侧为黑色，两车底部的黑色分隔线距离图案底部边缘40mm，线宽15mm，两辆车的横向间距是30mm，所有图案边缘都做0.5mm的圆角过渡，避免反光膜粘贴时出现起翘死角。背面的安装结构也做了适配，在椭圆标识上下两个短轴端点位置，各焊接一个40mm宽的镀锌安装抱箍座，抱箍座上开12mm的长圆孔，可适配直径60-89mm的标杆安装，安装孔的横向调节余量有20mm，能抵消现场标杆安装的垂直度偏差，不需要现场重新打孔。

　　实际建模的时候，特意把卷边的折弯R角做了准确还原，R角半径5mm，和实际冲压加工的参数完全一致，反光膜的分层结构也做了独立实体，方便后续做渲染效果或者加工拆图的时候直接调用。很多新手做这类标识模型容易忽略背面的加强筋，实际上1200mm尺寸的铝板标识，在背面长轴方向要加两根15mm宽的U型加强筋，加强筋和基板采用抽芯铆钉连接，铆钉间距150mm，能避免大风天气下标识板面出现震颤，长期使用也不会变形。

　　从功能特性来说，这个标识的反光结构采用的是微棱镜型反光膜，逆反射系数不低于250cd·lx⁻¹·m⁻²，在夜间车辆前照灯照射下，300米距离外就能清晰识别图案内容，比普通广告级反光膜的可视距离提升一倍以上。表面的PET保护膜做了防涂鸦处理，油性笔涂写后可以用酒精直接擦拭不留痕迹，也能抵御路边灌木枝条的刮擦，不会轻易出现划痕影响识别。安装的时候要注意，标识版面和道路行车方向的垂直偏差不能超过5度，安装高度距离路面净空不低于5.2米，避免超高货车刮碰。

　　之前做过同类型的欧盟其他国家禁止超车标识，拉脱维亚的版本和周边国家的差异主要在车辆图案的细节，比如爱沙尼亚的版本车辆图案更圆润，拉脱维亚的车辆图案棱角更分明，红圈的红色色号是潘通187C，和欧盟通用的禁止标识红有细微色差，建模的时候特意把色值参数做了内嵌，导出渲染文件的时候不需要重新调色。还有一个细节，标识的卷边内部要填充中性密封胶，避免雨水顺着卷边缝隙渗入基板和反光膜之间，冬季结冰膨胀会导致反光膜起鼓脱落，这个结构在模型里也做了胶层的实体，方便加工厂做工艺拆解的时候直接参考。

　　很多人觉得交通路标建模很简单，就是画个椭圆贴个图，实际上要满足实际工程使用，从板材厚度、折弯参数、安装结构、反光层搭配到色值规范，每一个参数都要对应实际的施工和加工要求，不然建出来的模型只能做效果图，没法直接给加工厂做生产参考。这套模型当时交付的时候，甲方直接拿去做了首板打样，安装在里加城郊的试验段上，经过一个冬季的暴雪和低温考验，没有出现变形、反光膜脱落的问题，完全符合当地的交通设施验收标准。
