铃木摩托化油器进气连接法兰结构

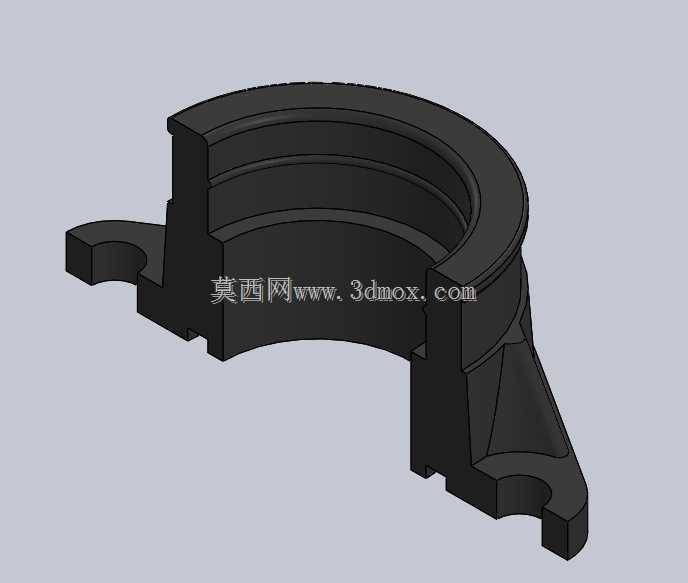

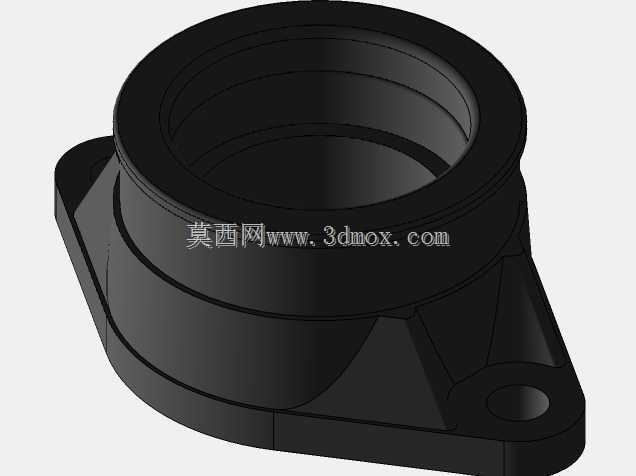

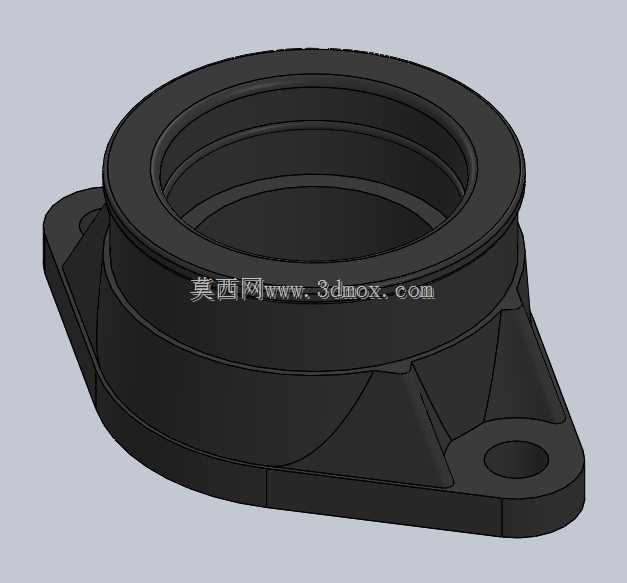

　　做摩托化油器匹配设计的时候，这类带安装耳的橡胶进气连接座是绕不开的零件，尤其是小排量跨骑车、越野车型的VM26系列化油器配套场景，这个零件的作用远不止是连通进气道和化油器那么简单。先从实际装车的边界说起，这个零件的主体是阶梯式的环形橡胶结构，上端的环形凸台是用来卡接化油器进气端的，内壁做了多道环形凹槽，一方面是装配的时候可以容纳少量润滑脂减少推入阻力，另一方面是装车后形成多道密封线，避免负压状态下漏气——要知道化油器的进气负压波动范围很大，怠速时可能到-30kPa，大油门开度下也有-5kPa左右的负压，一旦密封失效，混合气浓度就会偏离标定值，直接导致怠速不稳、加速无力甚至回火。

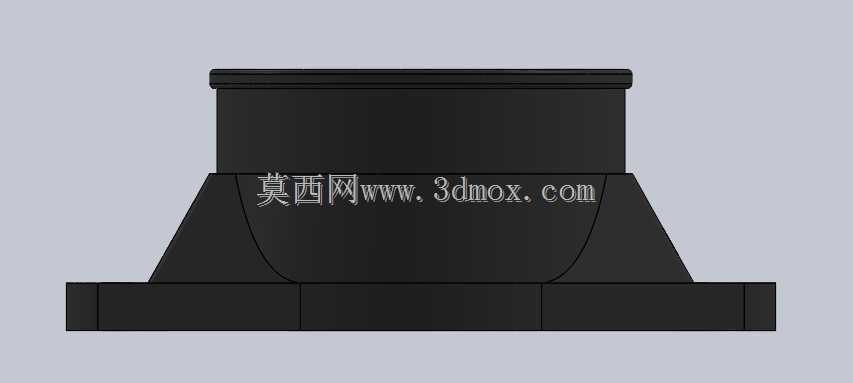

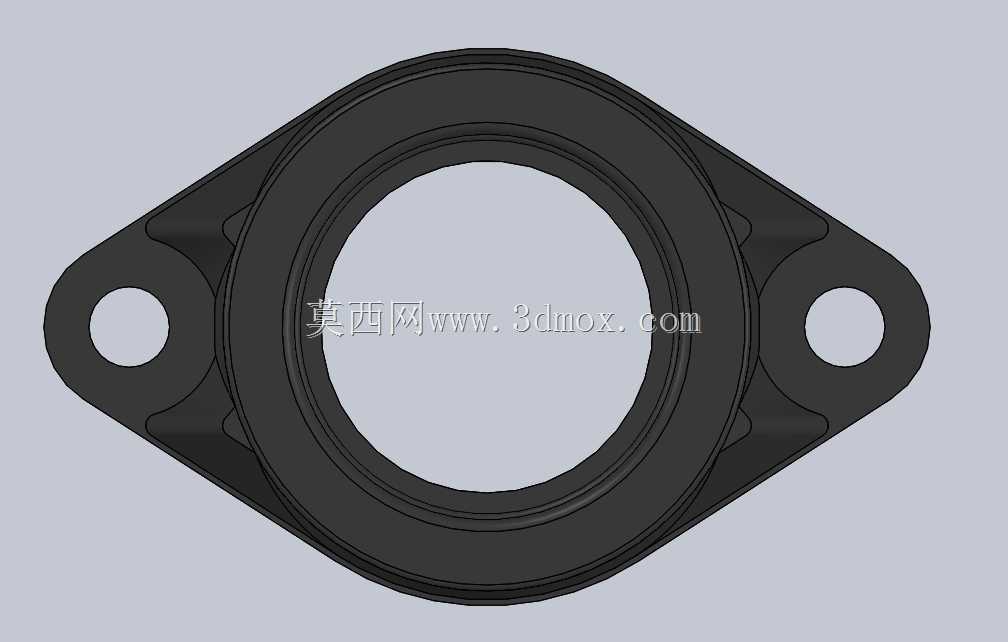

　　侧面延伸出来的两个带安装孔的法兰耳，是用来把整个连接座固定在发动机缸头进气侧的，安装孔的位置度公差一般控制在±0.2mm以内，不然装车的时候螺栓会别劲，长期震动下橡胶件容易出现应力开裂。法兰耳和主体环形结构的过渡位置做了三角形的加强筋，别小看这几个筋，摩托运行的时候发动机震动频率覆盖几十到几百赫兹，橡胶件如果没有加强结构，很容易在法兰根部出现疲劳裂纹，尤其是越野车型颠簸工况多，加强筋的厚度和过渡圆角都是经过路试反复调整的，圆角太小会造成应力集中，太大又会浪费安装空间，和周边的线束、车架固定位产生干涉。

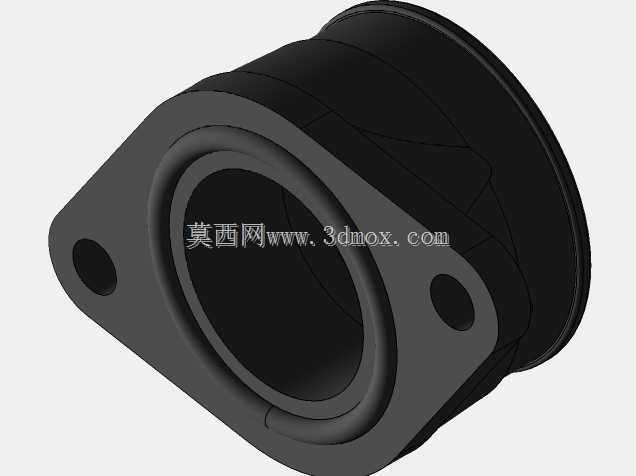

　　内壁的阶梯结构是匹配化油器出口和缸头进气口的直径差做的，VM26化油器的出口直径一般是26mm左右，而对应车型的缸头进气口直径会略小一点，阶梯过渡的角度不能太陡，不然会在进气道里形成局部涡流，降低充气效率，一般这个过渡锥角控制在12°到15°之间，既保证气流平顺过渡，又能控制整个零件的轴向尺寸，避免化油器安装位置太靠外和油箱底部干涉。零件下端的环形端面是和缸头进气端面贴合的，端面的平面度要求很高，一般要控制在0.1mm以内，不然就算装了密封O圈，也容易在边角位置出现微漏，很多维修师傅换这类进气座的时候会在端面涂一层薄的密封胶，其实如果零件尺寸合格的话，靠橡胶本身的压缩量就足够密封，涂胶反而容易在长期使用后胶层脱落被吸入气缸，造成气门卡滞。

　　设计这类橡胶件的时候，材料一般选用耐油丁腈橡胶，硬度控制在邵氏A60到65度之间，硬度太高的话减震效果差，发动机的震动会直接传递到化油器，长期下来化油器的油针、浮子室组件容易出现磨损；硬度太低的话，零件在负压下容易被吸瘪，造成进气截面变小，高速时动力上不去。安装耳的位置内嵌了金属衬套，很多新手建模的时候容易漏掉这个结构，直接在橡胶上做安装孔，实际装车的时候螺栓拧紧的压力会把橡胶压变形，不仅密封面压不紧，时间长了橡胶被螺栓切割，整个连接座会直接松脱，金属衬套的高度要比橡胶法兰的厚度略小0.3mm左右，这样拧紧螺栓的时候，衬套先顶住安装面，橡胶面刚好被压缩到合适的压缩量，既保证密封，又不会把橡胶压坏。

　　从实际维修和改装的场景来看，这个零件属于易损件，一般3到4万公里就需要检查更换，因为橡胶长期接触汽油挥发的油气，加上发动机舱的高温烘烤，会逐渐变硬失去弹性，密封性能下降。很多改装玩家换大口径化油器的时候，会自己定制这类连接座，这时候就要特别注意安装耳的孔位和中心距必须和原车缸头一致，不然就算内径匹配化油器，也装不上车，还要注意整个零件的外轮廓不能和周边的油门拉线、风门拉线产生干涉，不然打方向或者发动机震动的时候会磨坏拉线外皮，造成行车故障。另外，零件上端的卡箍槽位置尺寸也很关键，槽的深度要和常用的喉箍宽度匹配，太浅的话喉箍容易滑脱，太深的话会削弱橡胶壁的强度，负压下容易从槽的位置开裂。
