铃木GS750摩托空气滤清器流量软管结构

　　这款进气流量软管是适配经典跨骑车型空滤系统的核心连接部件，主要承担空滤总成与化油器进气段之间的气流导通作用，在进气通路中既要保证过滤后的清洁空气能够无过多紊流地输送至化油器混合腔，也要阻隔空滤侧可能残留的细微杂质、冷凝水直接窜入化油器量孔区域，同时还要缓冲发动机运行带来的振动位移，避免硬连接部位出现应力开裂或密封失效问题。

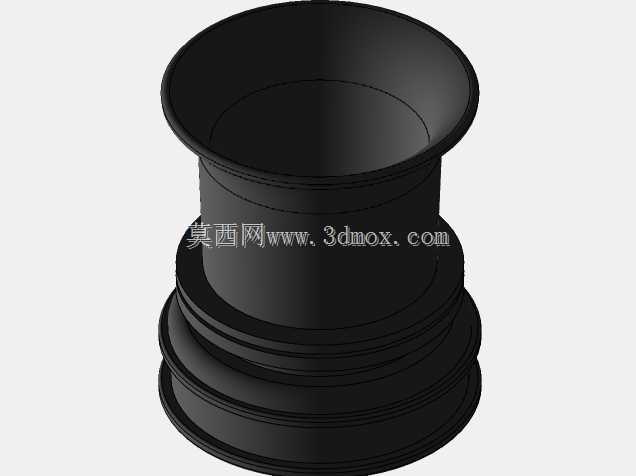

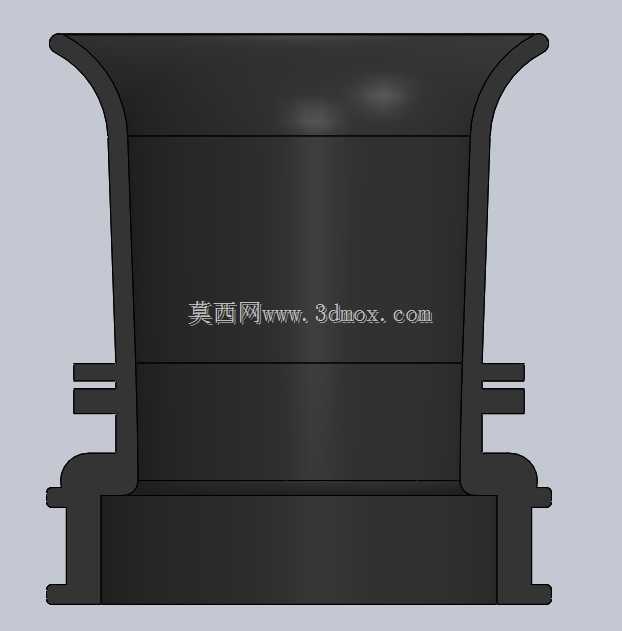

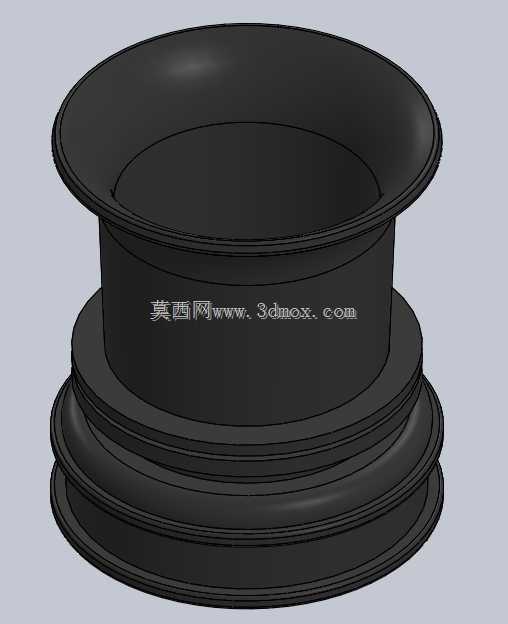

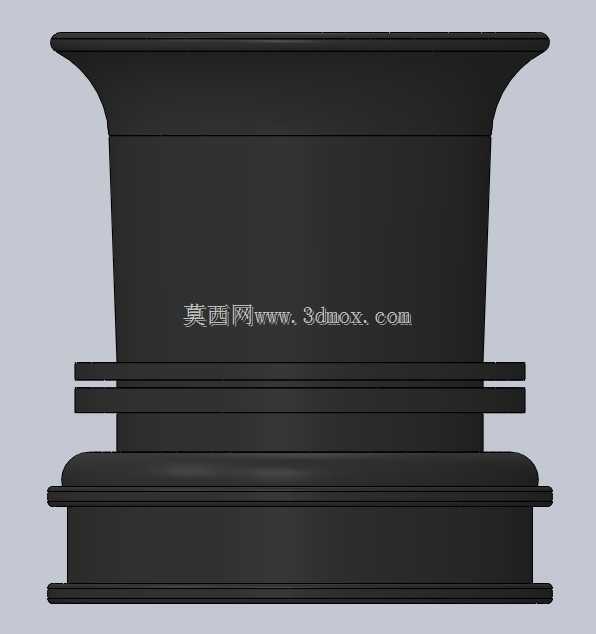

　　从结构设计来看，该软管采用变径阶梯式橡胶结构，上端为大口径外翻边结构，外翻边的圆角过渡经过反复校核，安装时能够完全贴合空滤壳体的出气端定位台阶，外翻边的厚度控制在合理区间，既保证卡箍锁紧时不会出现橡胶过度挤压变形导致的密封面褶皱，也能避免长期使用后橡胶老化出现的密封边塌陷问题。中部为等径直筒段，该段的内壁做了光滑圆弧过渡处理，没有突兀的台阶或棱角，能够减少进气过程中的气流阻力，避免因管壁紊流导致的进气流量波动，保证不同转速下的空燃比稳定性。下端为多层环形凸筋结构，每道凸筋的高度、间距都经过匹配计算，安装时套入化油器进气接口后，凸筋能够嵌入接口外壁的环形凹槽内，配合卡箍锁紧后可以形成多道密封防线，即使在发动机高转速大进气量产生的负压作用下，也不会出现软管脱开、漏气的问题。

　　在实际装车场景中，该软管的安装边界需要严格匹配周边部件的间隙，上端外翻边的外径要与空滤壳体的安装座内径保持0.2-0.3mm的过盈配合，保证预装时能够实现初步定位，不需要额外扶持即可对准安装孔位；下端多层凸筋的最小内径要比化油器进气接口外径小0.4-0.6mm，依靠橡胶本身的弹性抱紧力实现预固定，方便后续卡箍的安装锁紧。软管整体的轴向长度需要控制在合理范围，既要补偿空滤壳体与化油器之间的安装位置公差，也要避免过长导致软管弯折出现进气截面缩小的问题，过短则会导致安装时拉扯力过大，长期使用后出现橡胶开裂。

　　从材料选型的角度，这类进气软管一般采用耐油耐老化的丁腈橡胶混炼胶制作，邵氏硬度控制在60-65度区间，既保证足够的支撑性，不会在进气负压作用下出现管壁吸瘪变形，也具备足够的柔韧性，能够吸收发动机运转时产生的高频振动，避免振动传递到空滤壳体导致的固定支架疲劳断裂。软管的壁厚设计上，直筒段壁厚保持均匀，下端凸筋部位的壁厚适当增加，提升该部位的耐磨性能和密封性能，因为该部位长期与化油器金属接口接触，还要承受卡箍的锁紧压力，壁厚不足容易出现长期压缩后的永久变形，导致密封性能下降。

　　在建模过程中，需要重点关注各个过渡圆角的处理，尤其是上端外翻边与直筒段的衔接位置、下端各层凸筋之间的过渡位置，不能出现尖锐棱角，否则在实际生产硫化过程中容易出现应力集中，导致橡胶件脱模时出现撕裂，长期使用后也容易从应力集中位置出现开裂。同时要保证内壁的光滑度，建模时要避免内壁出现拼接缝隙或台阶，否则会扰乱进气气流，影响发动机的进气效率，甚至在特定转速下产生进气啸叫。另外，多层凸筋的同轴度需要严格控制，保证安装时软管能够顺利套入化油器接口，不会出现偏斜导致的局部密封不严。

　　在售后维修场景中，这类软管属于易损橡胶件，长期处于发动机舱的高温环境下，同时接触空气中的油气、灰尘，会逐渐出现老化变硬、开裂的问题，更换时需要检查两端密封面的贴合情况，卡箍的锁紧力矩要控制在合理范围，避免力矩过大割伤橡胶，也不能力矩过小导致密封不严漏气。如果软管出现内壁脱层、鼓包的情况，会直接影响进气流量的稳定性，导致发动机怠速不稳、加速无力，甚至出现混合气过稀导致的发动机过热问题，因此建模时还原的结构细节要完全匹配原厂件的尺寸，保证替换件能够直接适配安装，不需要额外打磨或修改周边部件。
