气瓶结构应力与疲劳性能仿真分析

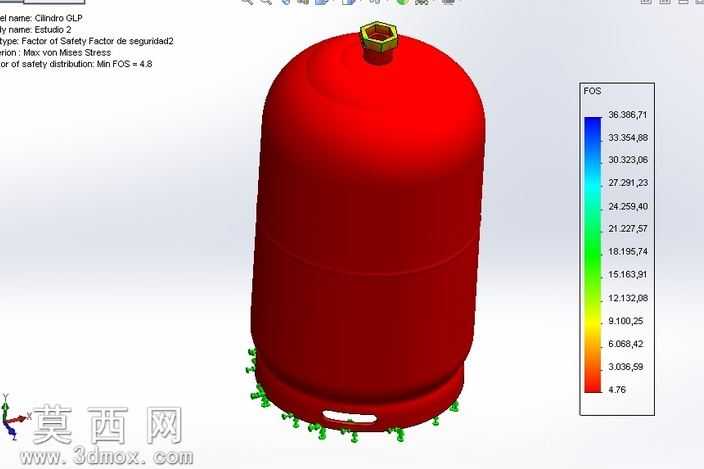

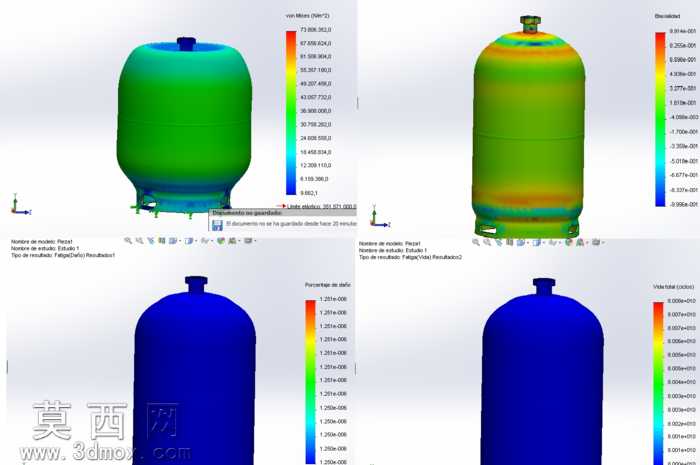

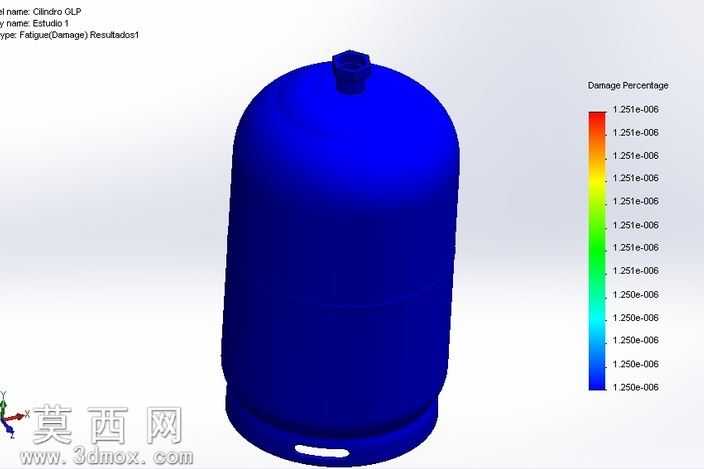

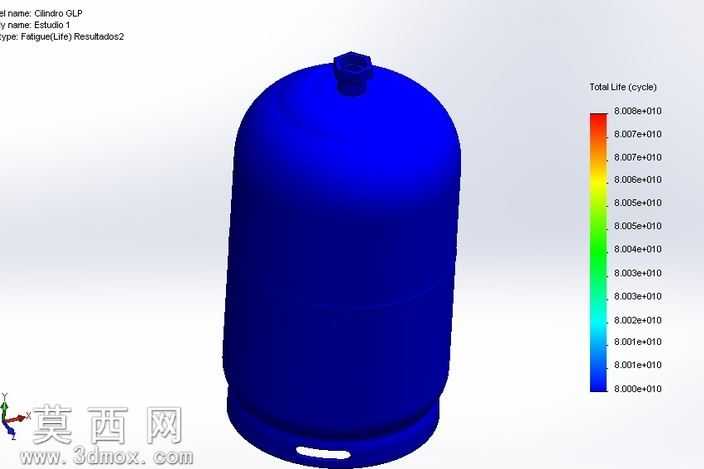

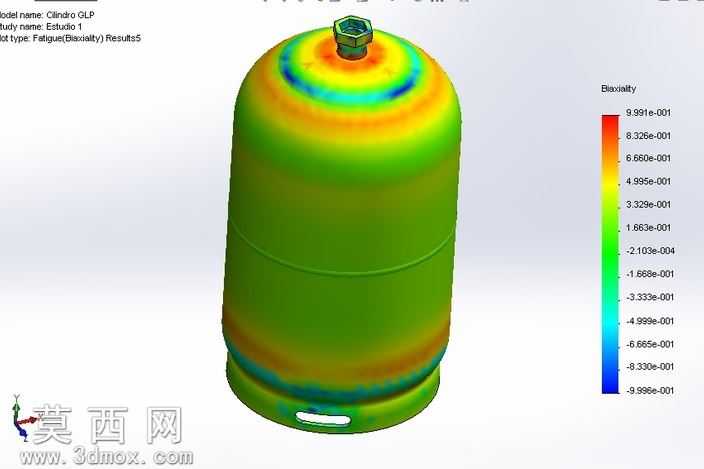

本次气瓶仿真分析项目依托三维建模软件完成基础参数化建模，首先依据压力容器设计规范确定气瓶的整体轮廓尺寸，分别构建了短粗型立式气瓶与细长型立式气瓶两类典型结构的三维实体模型，建模过程中对瓶身过渡圆角、底部支撑结构、顶部接口区域进行了精细化几何处理，避免因几何尖角导致的仿真应力奇异问题。完成基础建模后，将模型导入仿真模块开展多工况力学分析，首先为模型赋予对应金属材质的物理属性，定义弹性模量、泊松比、屈服强度、疲劳寿命曲线等核心参数，确保材料属性与实际气瓶用钢的性能参数完全匹配。边界条件设置阶段，对气瓶底部支撑面施加全位移约束，模拟实际放置工况的固定效果，在瓶体内壁施加均匀内压载荷，匹配气瓶额定工作压力下的受力状态，同时额外添加了循环载荷工况用于疲劳性能测算。仿真求解过程中采用二阶四面体单元对模型进行网格划分，对应力集中的瓶口、瓶底过渡区域进行网格加密处理，保证计算结果的精度与收敛性。后处理阶段通过彩色云图直观展示不同结构气瓶的应力分布规律，从结果可以看出短粗型气瓶的高应力区域主要集中在底部支撑与瓶身的衔接位置，细长型气瓶的应力沿瓶身轴向呈现梯度分布，两类结构的最大应力值均处于材料许用应力范围内。同时通过双轴性指标、应力百分比等参数完成多维度力学性能评估，结合疲劳分析模块测算气瓶在循环充放压工况下的疲劳寿命，识别出结构中易发生疲劳失效的薄弱区域，为后续气瓶的结构优化、壁厚调整、工艺改进提供了详实的量化数据支撑，整个仿真流程严格遵循压力容器力学分析的行业标准，分析结果可直接用于产品设计阶段的性能验证。
