小型地面清扫拖地一体清洁装置结构设计

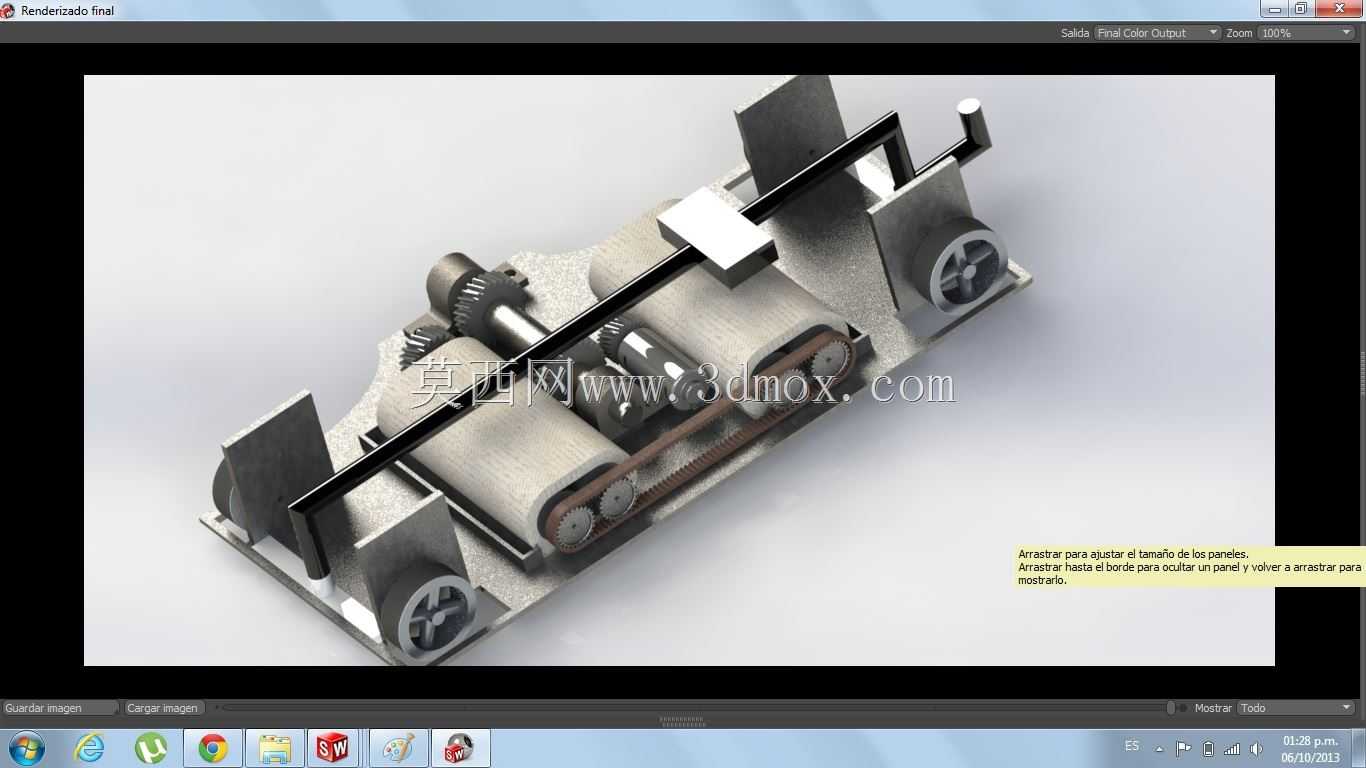

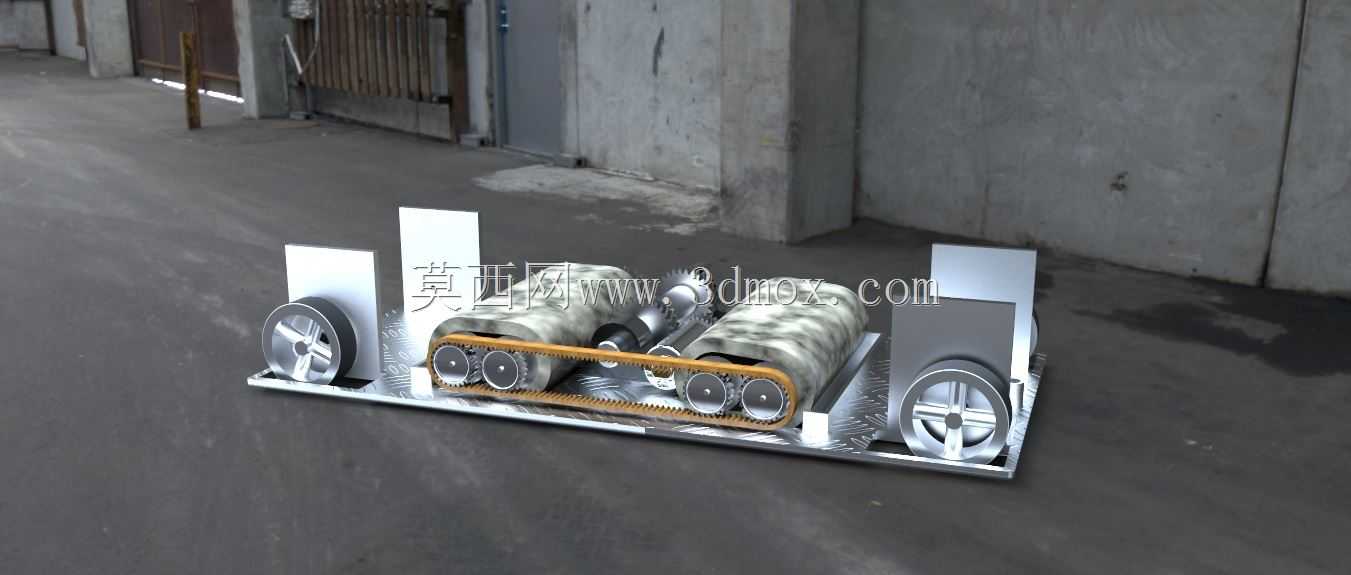

　　这款小型地面清洁装置的设计初衷，是针对小面积硬质铺装场景的日常清洁需求，覆盖商铺过道、小型办公区、居家硬质地面等场景下的复合清洁作业，替代人工完成清扫与拖地的同步工序，减少传统清洁流程中先扫后拖的重复动线。从结构布局来看，整机采用平板式铝合金花纹板作为承载底盘，底盘边缘做了圆弧过渡处理，避免作业过程中剐蹭家具或墙面边角，底盘上预留的多个安装孔位，既可以作为后续功能拓展的固定点位，也能在装配阶段作为定位基准，保证各部件的同轴度与安装精度。行走轮组采用四角分布的布局方式，四个带橡胶包覆层的行走轮分别固定在底盘四个边角的立式支架上，轮轴高度经过反复校核，保证底盘离地间隙维持在15-20mm区间，既可以顺利越过地砖缝隙、

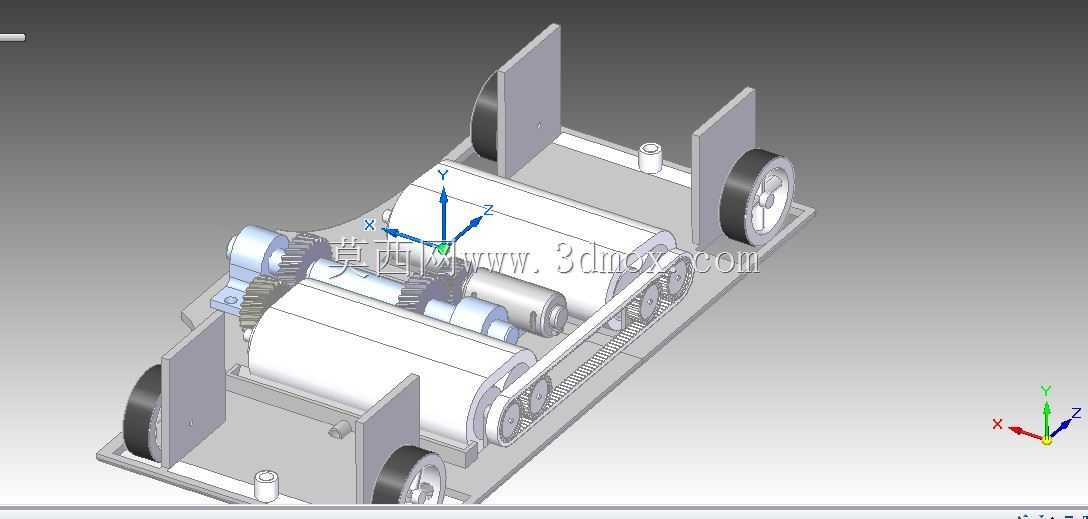

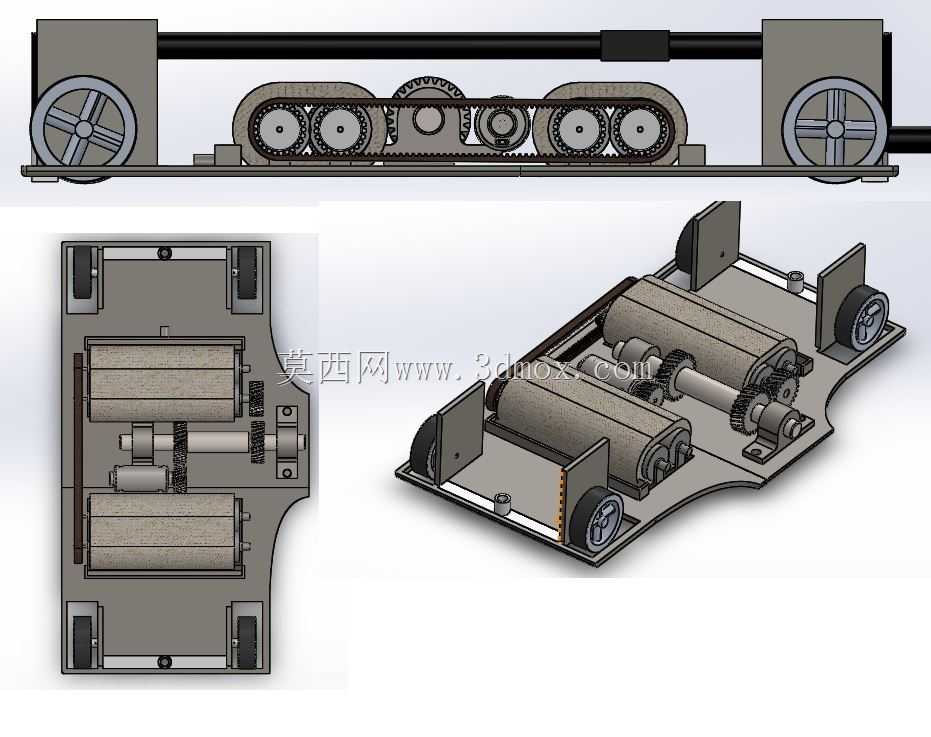

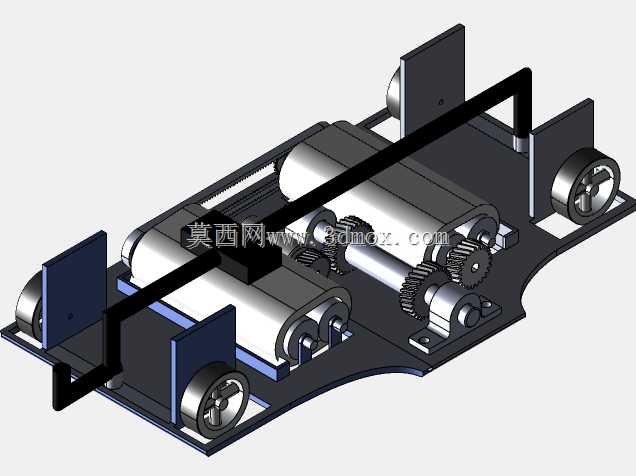

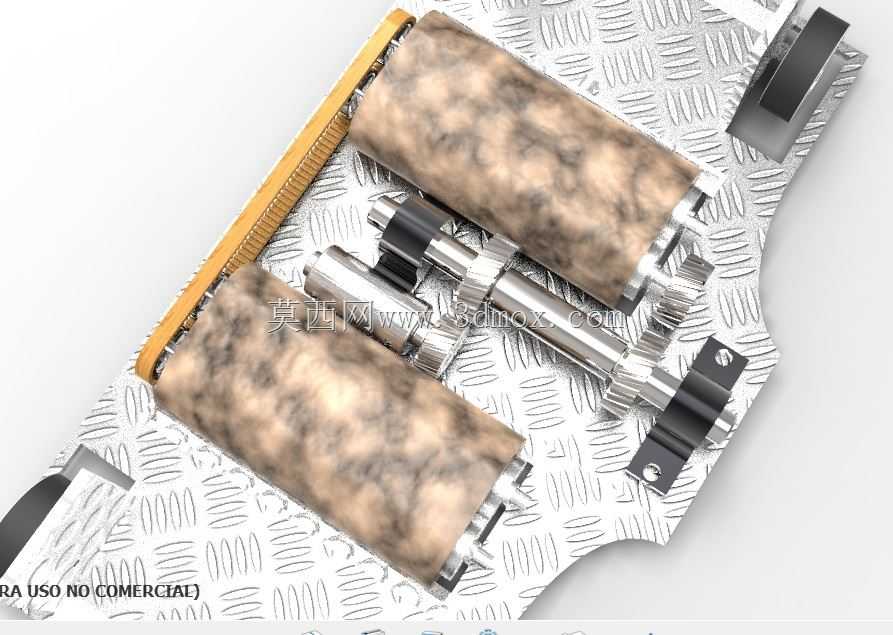

　　小型门槛条等地面凸起障碍，也不会因为离地间隙过大导致清洁滚刷与地面接触压力不足，影响清洁效果。核心清洁执行部件采用双滚刷平行排布的结构，前侧滚刷负责干扫作业，将地面浮尘、碎屑等固体垃圾扫入集尘区域，后侧滚刷包覆柔性清洁材质，带湿作业功能，负责擦拭地面残留的污渍、水渍，两个滚刷的轴线保持平行，与底盘行走方向垂直，滚刷两端通过带座轴承固定在底盘的安装座上，传动结构采用齿轮啮合传递动力，保证两个滚刷的转速匹配，避免出现转速差导致的清洁漏区。滚刷与行走轮之间的动力传递路径做了简化设计，通过传动轴将动力输出端的扭矩同步传递给行走轮与滚刷组件，保证行走速度与滚刷转速形成固定配比，避免出现行走过快滚刷清洁不彻底，

　　或是行走过慢滚刷过度磨损地面的问题。底盘中部的传动组件排布紧凑，所有传动部件都做了下沉式安装，尽可能降低整机重心，提升设备行走过程中的稳定性，避免在遇到小坡度地面时出现倾翻问题。在安装边界的考量上，整机宽度控制在300mm以内，长度控制在400mm以内，高度不超过150mm，可以顺利进入沙发底、柜底等低矮狭窄区域完成清洁作业，弥补大型清洁设备无法覆盖狭小空间的短板。滚刷与地面的接触压力通过支架上的调节槽做微调设计，用户可以根据地面材质的不同，调整滚刷的下压量，比如在光滑瓷砖地面可以适当减小下压量，降低滚刷磨损，在粗糙的水磨石或水泥地面可以适当增大下压量，保证清洁摩擦力足够。底盘上的立式支架除了固定行走轮之外，还可以作为后续加装外壳、

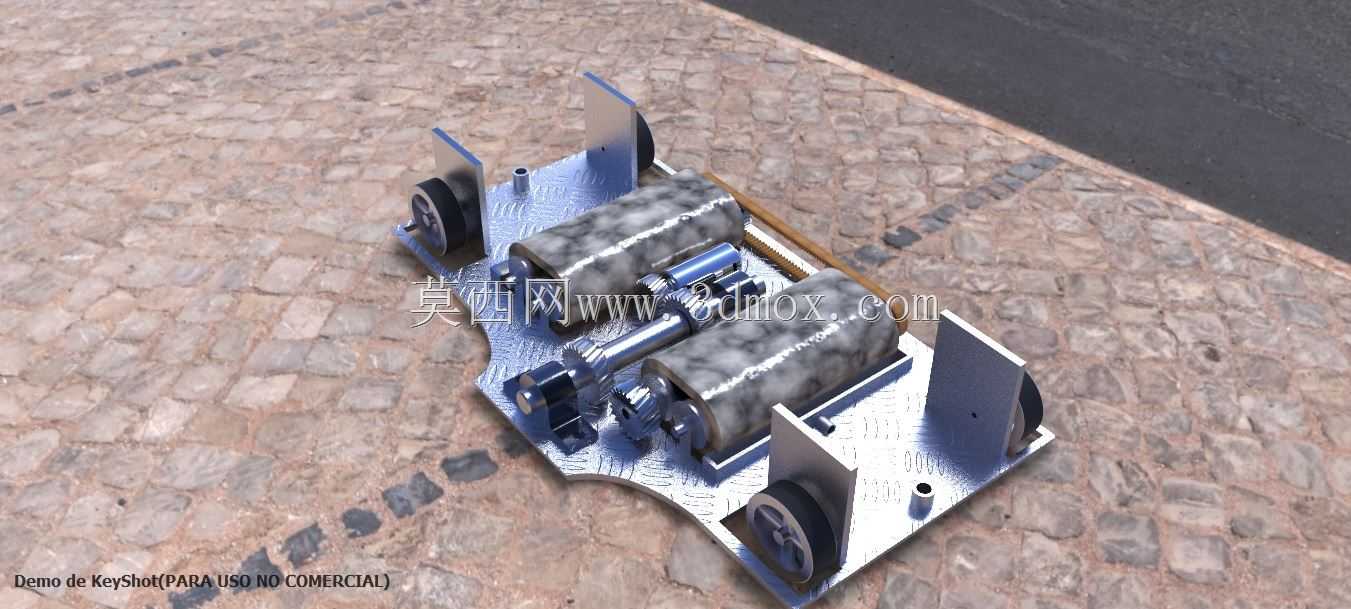

　　集尘盒、储水盒的支撑结构，不需要额外在底盘上打孔，减少加工工序。从实际作业逻辑来看，设备在向前行走的过程中，前滚刷逆时针旋转，将前方的固体垃圾扫入底盘中部的集尘腔，后滚刷同步顺时针旋转，带水擦拭地面，两个工序同步完成，单次行走即可达到传统人工先扫后拖两遍的清洁效果。设计过程中针对滚刷的动平衡做了校核，避免滚刷高速旋转时产生整机振动，导致行走轨迹偏移，同时所有旋转部件的转动部位都预留了润滑注油孔，方便后期维护保养。行走轮的橡胶材质选用邵氏硬度60度的耐磨橡胶，既可以保证足够的抓地力，在光滑地面行走不打滑，也能降低行走过程中产生的噪音，适合对噪音有要求的室内场景使用。底盘选用的花纹铝板除了具备足够的结构强度之外，表面的防滑花纹也可以避免后期加装的储水、集尘部件在设备行走过程中出现移位，同时铝板本身的防锈特性，也能适应清洁过程中接触水渍的使用环境，延长整机使用寿命。
