含裂纹扩展仿真结果的薄壁管道结构

　　在油气输送、市政给排水、化工流体传输等场景中，承压薄壁管道是应用占比极高的基础构件，这类构件长期承受内部介质压力、外部载荷波动、环境腐蚀等耦合作用，管壁表面萌生的纵向裂纹是最常见的失效诱因之一，一旦裂纹失稳扩展，极有可能引发介质泄漏、管线爆裂等安全事故，因此针对含初始裂纹的管道开展裂纹扩展规律仿真，是管线结构设计、在役管道安全评估环节中必不可少的技术步骤。

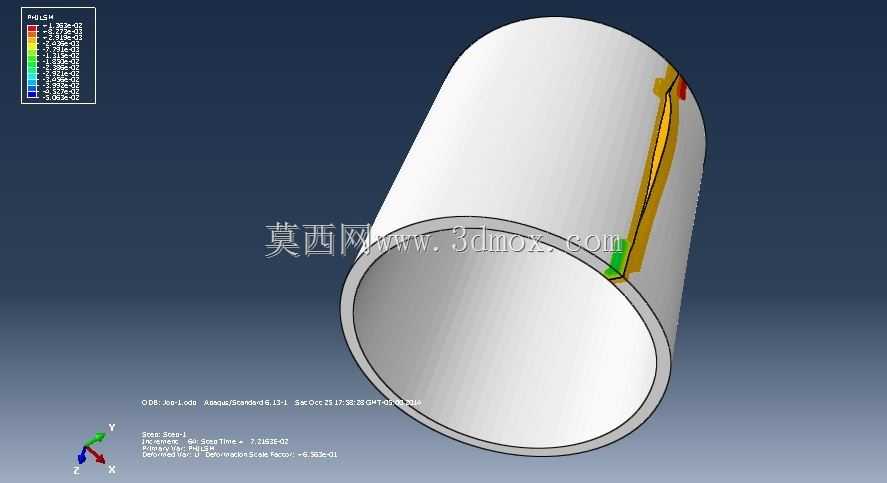

　　这个三维结构还原了带纵向初始裂纹的薄壁圆筒管道形态，建模阶段严格遵循等比例薄壁构件的几何特征：管道整体为等径空心圆筒结构，壁厚与管径的比值控制在常规薄壁承压管道的合理区间内，初始裂纹设置在管道外壁的轴向位置，裂纹形态贴合工程实际中常见的表面半椭圆裂纹特征，裂纹深度、长度参数参考在役管道检测中常见的初始缺陷尺寸范围设定，建模时对裂纹尖端区域做了局部网格加密处理，能够匹配断裂力学仿真中对裂纹尖端应力场求解的精度要求，避免因网格尺寸过大导致的应力集中系数计算偏差。

　　从结构的功能特性来看，该模型可直接用于断裂力学仿真分析的前处理几何载体，能够支撑不同内压载荷、不同材料属性下的裂纹扩展路径模拟、应力强度因子计算、临界裂纹尺寸判定等分析工作。模型中呈现的彩色云图对应裂纹扩展过程中的等效应力分布结果，从云图色彩梯度可以直观看到，裂纹尖端区域是整个结构的应力峰值区，应力值沿裂纹扩展方向、沿管壁环向呈现规律性衰减，不同色彩对应的应力区间能够清晰反映裂纹扩展过程中塑性区的分布范围，这一结果可直接用于评估管道在给定工况下的剩余强度，判断初始裂纹是否会发生失稳扩展，为管道的检修周期制定、缺陷容限判定提供量化的几何参考。

　　在设计思路层面，建模过程中优先保证了管道主体几何特征的准确性，对管道两端的安装边界做了简化处理，未额外添加法兰、焊接坡口等局部连接结构，目的是排除非核心结构对裂纹扩展仿真结果的干扰，让分析焦点完全集中在管壁裂纹与主体结构的应力交互作用上。针对裂纹区域的几何处理，模型保留了裂纹面的接触特征，能够模拟裂纹扩展过程中两个裂纹面在压力作用下的接触挤压行为，避免仿真计算中出现裂纹面穿透的计算错误。从安装边界的适配性来看，该管道模型的几何参数可直接适配常规管线的连接尺寸，两端的平直段长度满足焊接、法兰连接的装配空间要求，在开展仿真分析时，可根据实际安装工况对两端施加固定约束、滑动约束或者位移载荷，匹配不同敷设方式下管道的实际受力状态。

　　在工程实际应用中，这类带裂纹扩展仿真结果的管道模型，既可以作为结构设计阶段的缺陷敏感性分析载体，帮助设计人员优化管道壁厚、选材方案，提升管线的抗断裂能力；也可以作为在役管道完整性评估的参考模型，结合现场检测得到的实际裂纹尺寸，快速换算得到管道的剩余承载能力，为管道的维修、更换决策提供技术依据。相比单纯的几何管道模型，该模型融入了裂纹扩展的仿真结果展示，能够让结构设计人员、安全评估人员更直观地理解裂纹对管道承载能力的影响规律，避免纯理论计算带来的认知偏差。建模过程中对非关键结构的合理简化，也让模型在后续仿真复用、结构改型时具备更高的灵活性，设计人员可根据实际项目需求，调整裂纹的位置、尺寸、形态，或者修改管道的管径、壁厚参数，快速适配不同工况下的管道断裂分析需求，无需从零开始搭建几何模型，能够有效缩短前期建模的时间周期，提升分析工作的效率。
