齿圈啮合应力有限元分析结构方案

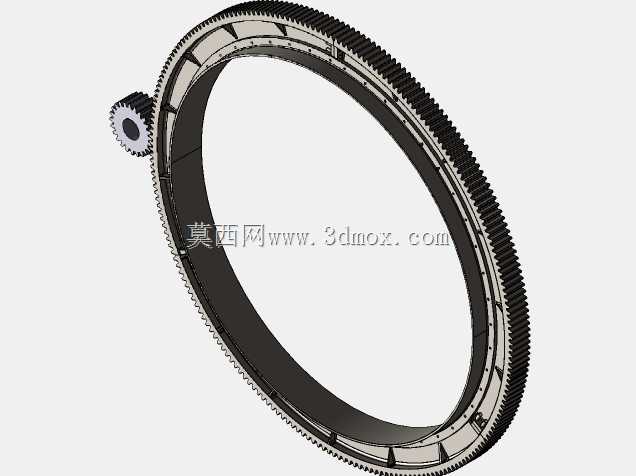

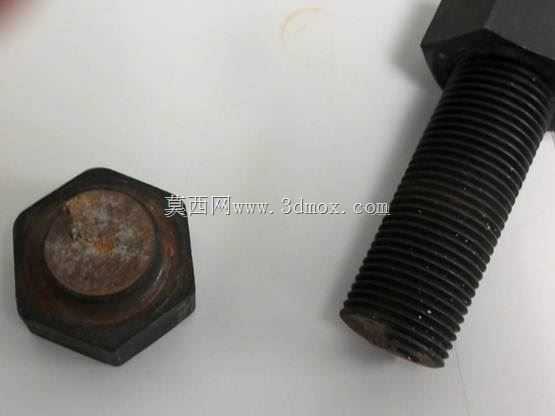

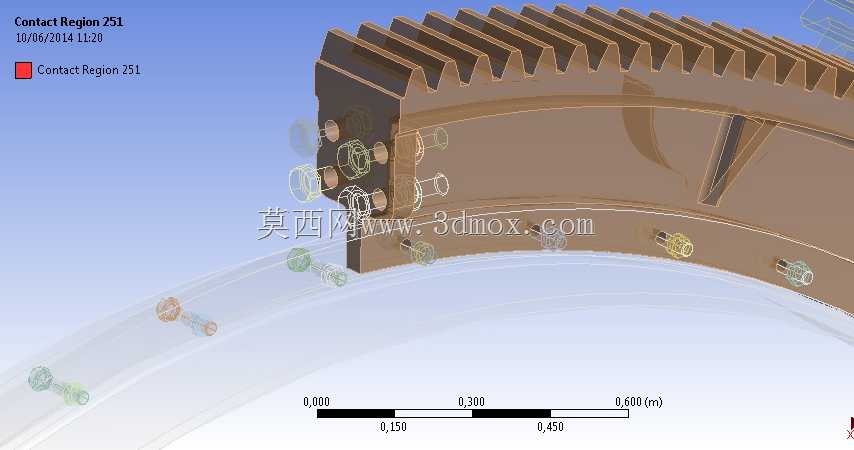

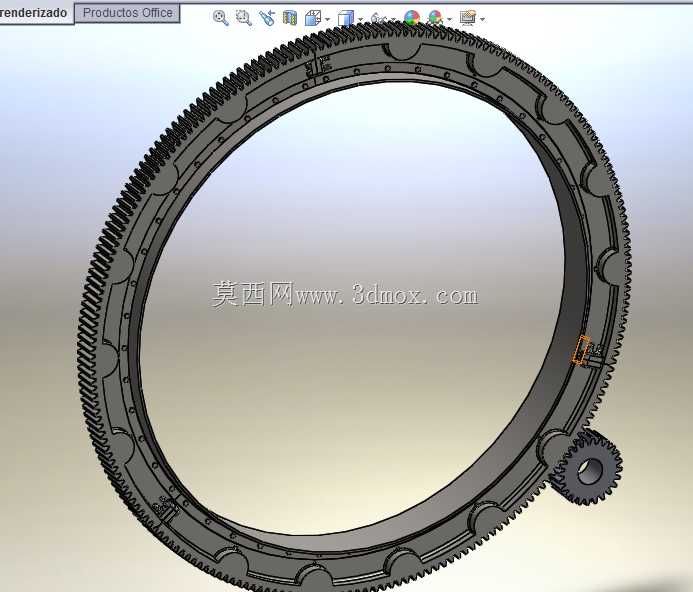

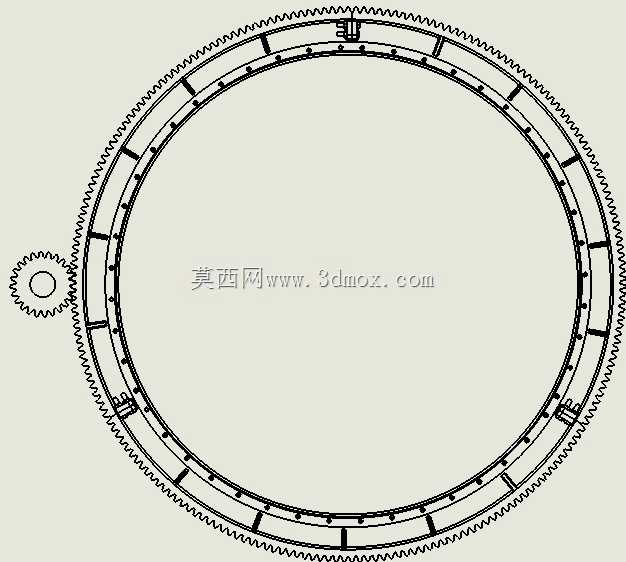

　　在重载传动设备的长期运维场景中，齿圈作为大扭矩传递的核心承载部件，其啮合区域的应力分布直接决定整套传动系统的服役寿命，不少现场出现的连接螺栓断裂、轮齿异常磨损故障，往往在拆解后仅能看到失效表象，很难追溯应力集中的根源位置，这时候借助有限元分析手段还原齿圈实际受载下的应力场分布，就能从结构层面定位失效诱因。从实际工程应用来看，这类齿圈多应用于矿山磨机、大型回转工作台、盾构机刀盘驱动等大速比、大扭矩的传动场景，运行过程中不仅要传递恒定的工作扭矩，还要承受启动、制动阶段的冲击载荷，以及安装错位带来的附加偏载，传统的理论力学计算只能得到轮齿的平均接触应力与弯曲应力，无法还原齿根过渡曲面、轮缘与辐板连接位置、螺栓孔周边的局部应力集中情况，而这些局部位置恰恰是疲劳裂纹萌生、扩展的高发区域。做这类齿圈的应力分析时，首先要还原真实的安装边界条件，不能把齿圈简化为完全刚性的固定约束，要考虑连接螺栓的预紧力作用、配合面的接触刚度、相邻轮齿啮合时的载荷分配系数，不少早期分析出现结果偏差，就是因为把约束条件设置得过于理想化，忽略了实际安装中齿圈与轮毂配合面的微观滑移，以及多螺栓连接下的刚度不均问题，导致计算出来的应力值比实际受载小很多，无法预判失效风险。从结构设计的角度看，齿圈的外形尺寸要匹配配套轮毂的安装止口，齿宽方向的尺寸既要满足接触强度要求，也要给安装调整留出足够的轴向余量，齿根的过渡圆角参数直接影响弯曲应力集中系数，不少现场出现的轮齿断齿故障，

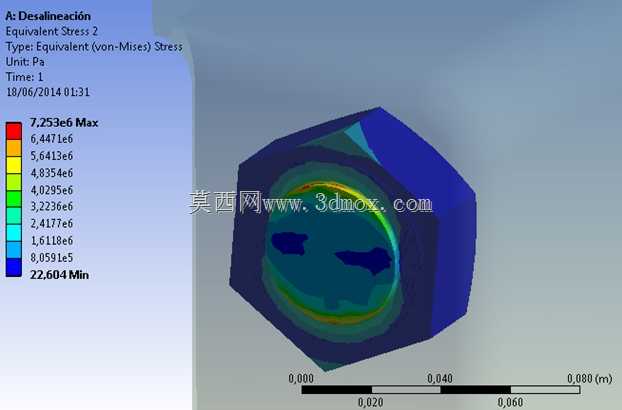

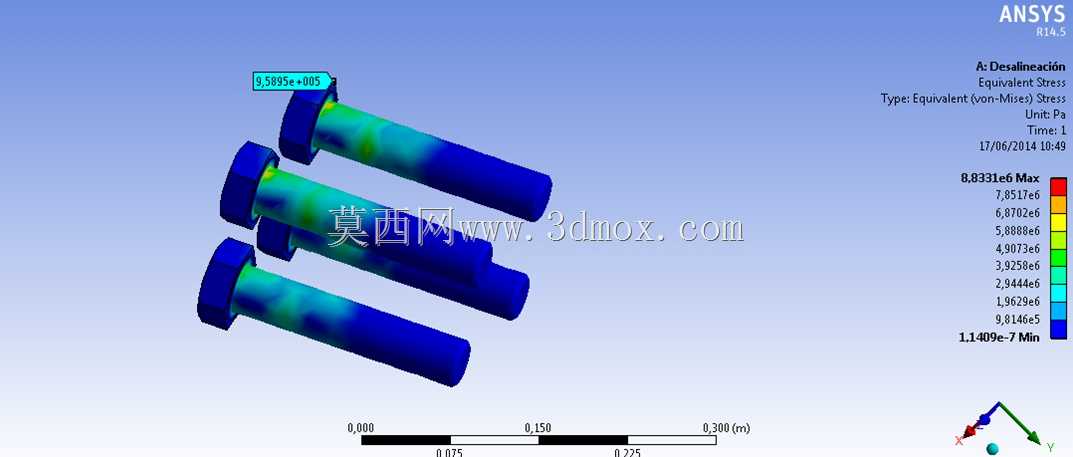

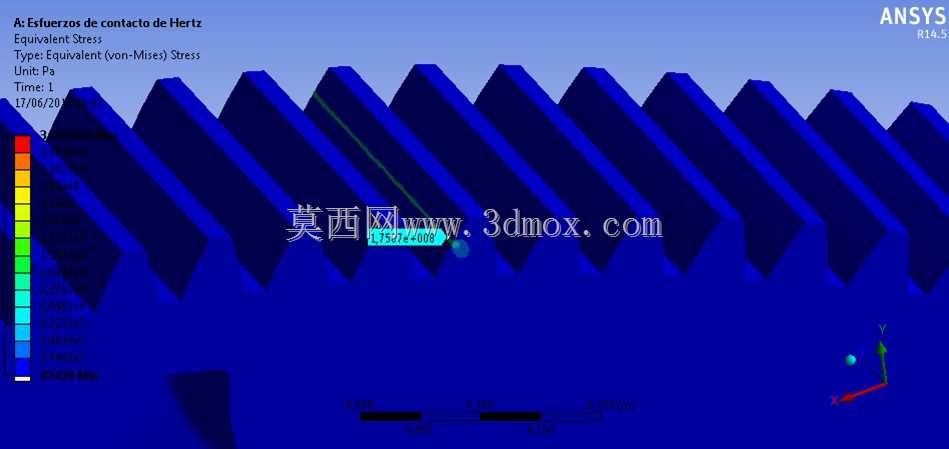

　　就是因为加工时齿根圆角半径偏小，或者圆角表面粗糙度不达标，在交变载荷作用下形成疲劳源。而连接螺栓的布置位置、螺栓规格的选型，也要结合应力分析结果调整，当螺栓孔距离齿根过近时，轮齿传递的载荷会直接传导到螺栓孔周边，造成孔边应力叠加，长期运行下就会出现螺栓疲劳断裂，这也是很多现场故障中螺栓断裂位置和轮齿啮合位置存在对应关系的核心原因。在分析齿面磨损问题时，还要把安装错位带来的偏载因素纳入计算，当齿圈和配对小齿轮的轴线存在平行度误差、或者齿圈本身的圆度超差时，轮齿的接触区域会偏向齿端，局部接触应力会远超设计许用值，这时候齿面的润滑膜很容易破裂，出现金属直接接触的干摩擦状态，长期运行就会形成异常磨损，甚至出现齿面胶合、

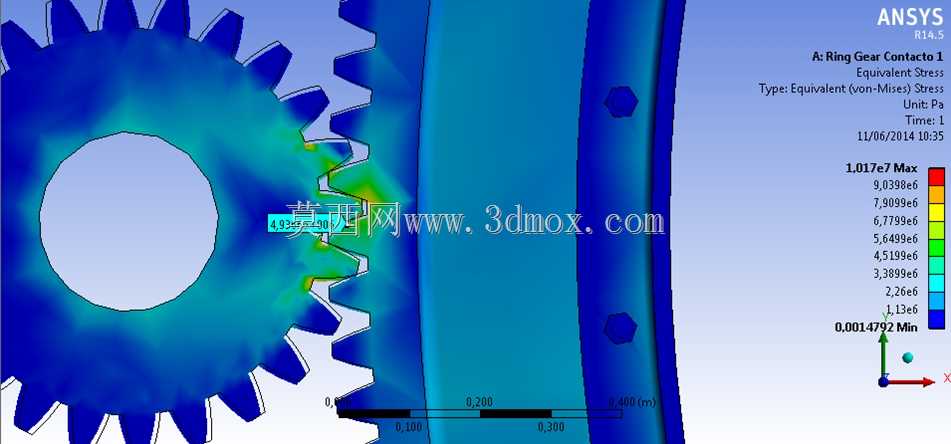

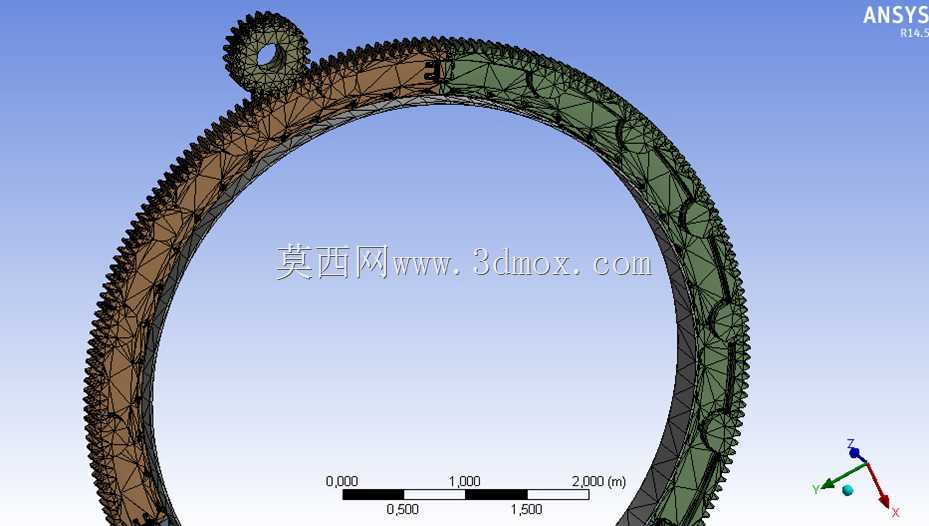

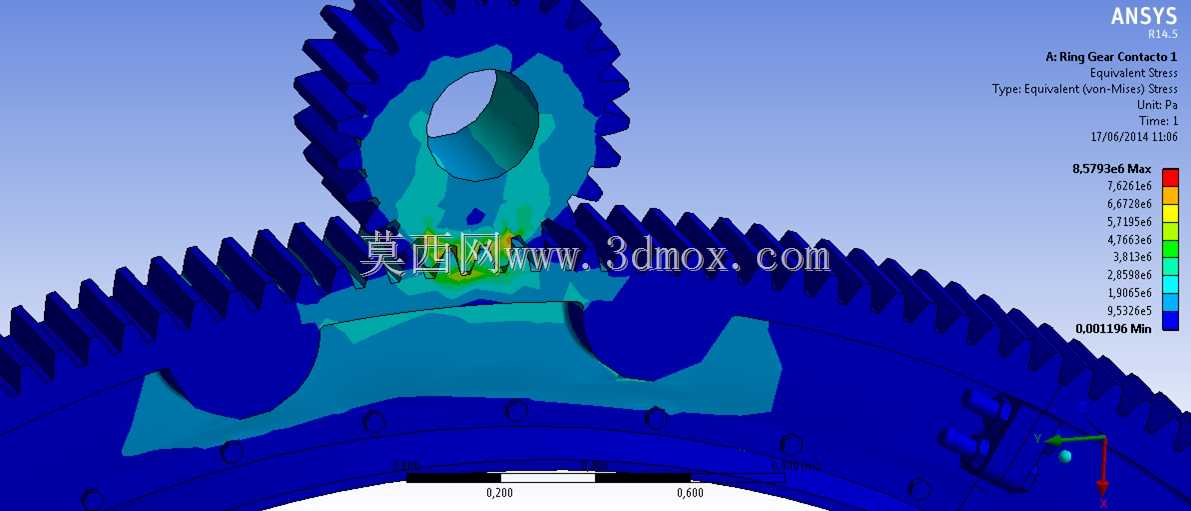

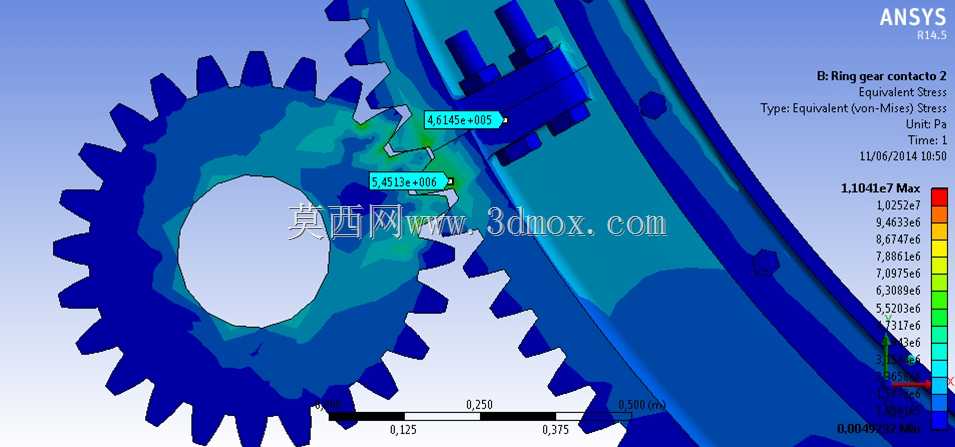

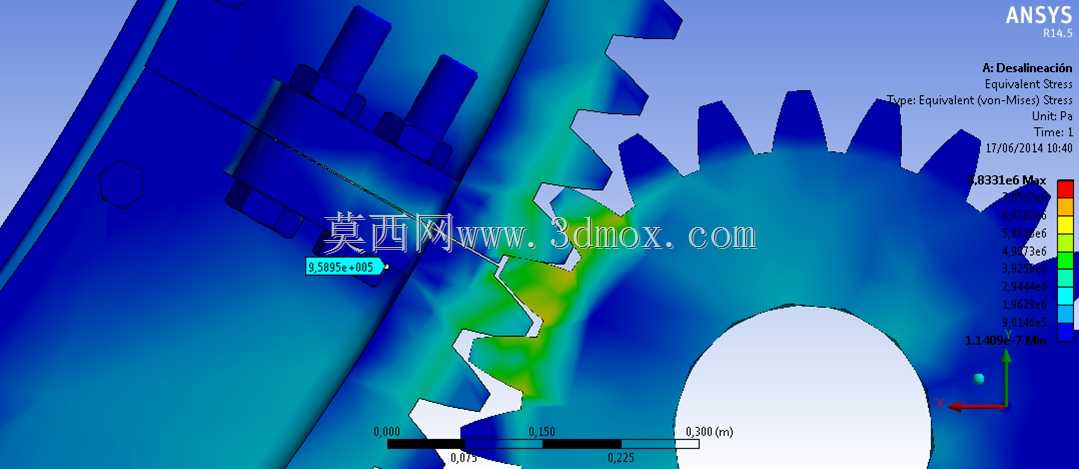

　　塑性变形等严重失效形式。通过有限元后处理的应力云图，可以直观看到不同啮合位置的等效应力分布梯度，从齿面接触区的高应力带，到齿根的弯曲应力集中区，再到齿圈辐板、螺栓孔周边的应力传递路径，都能通过色彩梯度清晰呈现，设计人员可以根据应力分布结果针对性优化结构：比如在应力集中的齿根位置适当加大过渡圆角，调整螺栓孔的布置位置使其远离高应力区，对安装错位量给出明确的公差控制要求，甚至可以根据应力分布结果优化齿向修形参数，让轮齿啮合时的载荷分布更均匀，降低局部偏载带来的磨损风险。在实际建模过程中，要对齿面的渐开线齿形做精确还原，不能用近似圆弧替代渐开线轮廓，否则接触应力的计算结果会出现明显偏差，网格划分时要对齿面接触区、齿根过渡区、

　　螺栓孔周边做局部网格加密，在保证计算效率的同时提升关键区域的计算精度，还要根据实际运行工况施加载荷，把额定扭矩、冲击载荷系数、工况系数都纳入载荷设置，还原设备真实运行下的受载状态。这类分析结果不仅能用于失效故障的原因排查，也能在新产品设计阶段提前预判结构薄弱点，减少样机试制阶段的测试成本，避免设备投用后出现早期失效问题，对于长期在重载、冲击工况下运行的传动齿圈来说，基于真实边界的应力分析，是提升结构可靠性、延长设备服役周期的必要技术手段，能让设计人员跳出传统经验设计的局限，从应力传递的本质层面优化结构参数，让齿圈的强度储备分配更合理，既不会因为局部结构薄弱留下失效隐患，也不会因为整体冗余过大造成材料浪费。
