外螺纹连接带侧孔金属连接杆结构

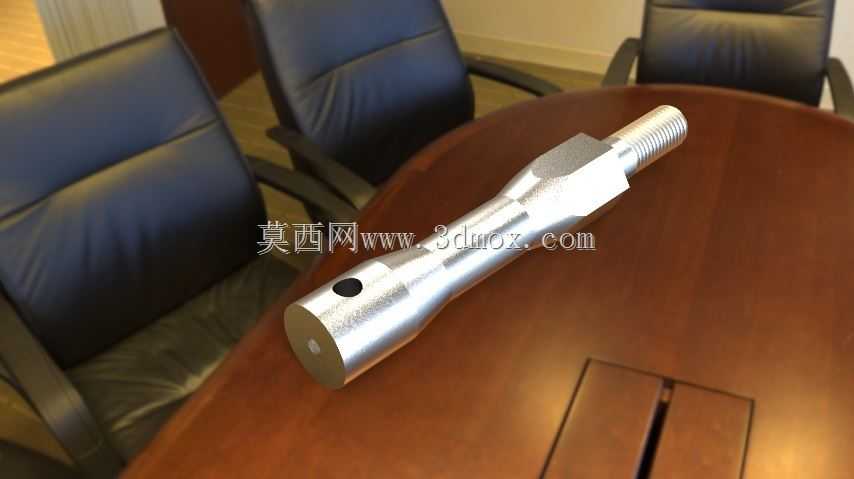

　　这类带外螺纹与侧孔的金属连接杆，在轻工装配、小型工装夹具搭建、非标自动化设备的辅助连接场景中十分常见，日常做结构设计时经常会碰到需要这类零件的工况。从实际使用场景来看，它既可以作为手动操作的施力杆件，配套在小型工装的锁紧机构上，也可以作为流体通路的连接构件，侧孔位置可接入气路或小型油路，杆身的握持段做了多面铣削处理，不是完全的光滑圆柱结构，这部分设计是为了方便安装时用扳手夹持施力，避免拧紧过程中杆件跟转，也能在手动操作时增加摩擦力，减少打滑的概率。

　　从设计思路上拆解这个零件，首先要明确它的受力边界：外螺纹段是主要的连接受力部位，设计时需要根据实际负载匹配螺纹规格，螺纹的有效旋合长度要满足连接强度要求，避免受拉或受扭时出现螺纹滑牙失效。杆身的过渡段做了收腰流线型处理，不是等直径的直杆结构，这种设计一方面是为了降低整体重量，减少不必要的材料消耗，另一方面也能优化应力分布，避免直径突变位置出现应力集中，在承受交变载荷时降低断裂风险。侧孔的位置设置在靠近非螺纹端的杆身上，孔的轴线与杆身轴线垂直，这个孔如果是作为流体通路使用，需要保证孔内壁的粗糙度满足密封要求，孔口位置要做倒角处理，避免安装管路时割伤密封件；如果是作为穿销定位使用，孔的位置公差需要和配套销钉的公差匹配，保证定位精度。

　　安装边界方面，螺纹端的旋入深度需要提前核算，要保证和配套内螺纹件连接后，杆身的铣扁段完全露出，方便后续拆装时扳手夹持，侧孔的位置要避开安装后的遮挡区域，保证外接管路或者销钉可以顺利装配。非螺纹端的端面做了平整处理，端面中心有小型的定位凹点，这个结构是车削加工时的顶尖定位基准，能保证整个杆件的同轴度，加工时先以棒料外圆为粗基准，车端面打顶尖孔，再以双顶尖定位加工外圆、螺纹，后续铣削扁位、钻侧孔时，也以顶尖孔作为定位基准，能有效保证各加工面的位置精度，减少装夹误差。

　　实际选型应用时，要注意这类杆件的材质匹配，如果是用于受力较大的锁紧机构，一般选用中碳钢做调质处理，提升杆身的强度和韧性；如果是用于流体通路且有耐腐蚀要求，会选用不锈钢材质，表面做钝化处理。杆身的表面粗糙度也有明确要求，握持段和安装配合段的粗糙度要控制在合理范围，既不能太粗糙导致安装卡顿，也不需要过高的表面精度增加不必要的加工成本。另外侧孔和杆身内孔的相贯位置要做去毛刺处理，避免流体通过时产生紊流，也防止毛刺脱落堵塞管路。在做三维建模时，要注意螺纹段的收尾结构，不能把螺纹直接画到杆身台阶位置，要留出合理的退刀槽宽度，退刀槽的直径要小于螺纹小径，保证螺纹加工时可以顺利退刀，不会在台阶位置产生残留飞边，影响装配。铣扁位的对称度也要在建模时明确标注公差，保证扳手夹持时两个平面受力均匀，不会出现偏载导致杆件变形。
