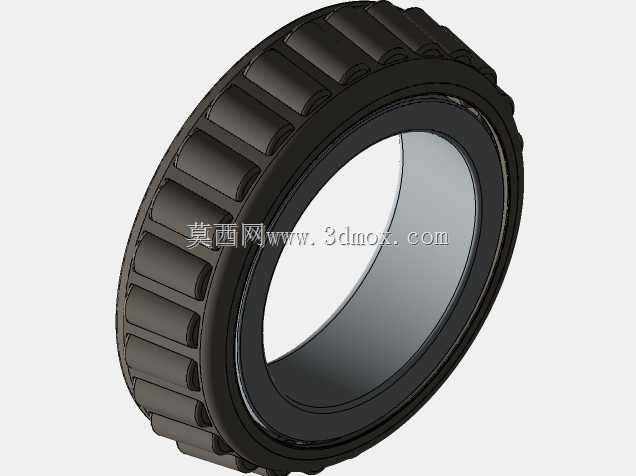

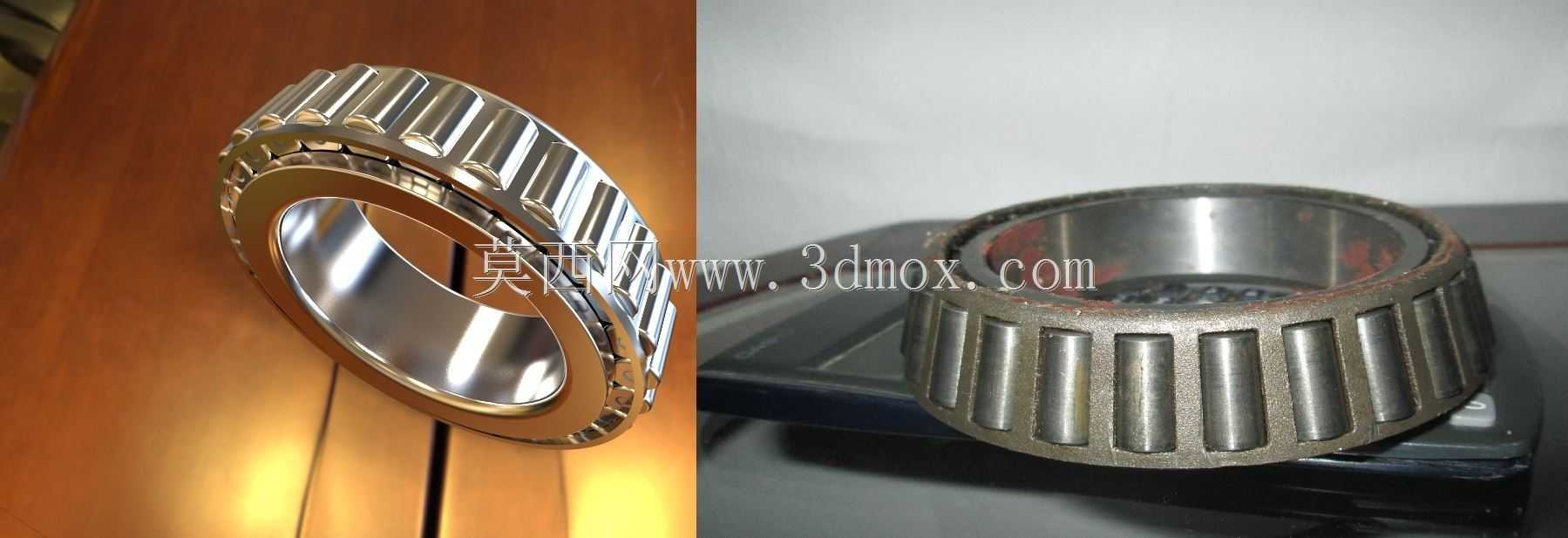

圆锥滚子轴承三维结构设计模型

　　在各类承受复合载荷的传动场景中，圆锥滚子轴承的应用覆盖了从商用车驱动桥、机床主轴到重型输送机辊筒、工程机械回转支承的诸多工况，这类轴承的核心优势在于可同时承载径向载荷与单向轴向载荷，相比同尺寸深沟球轴承，其在重载、冲击载荷下的接触应力分布更均匀，使用寿命更稳定。从结构设计逻辑来看，这类轴承的内圈带锥形滚道、外圈为配套锥面滚道，滚子呈截锥形排布，滚子端面与内圈大挡边之间为滑动摩擦副，设计时需要严格控制滚子的锥角与滚道锥角的匹配度，保证滚子滚动时的接触线与轴承轴线相交于同一点，避免出现滚子边缘应力集中导致的早期点蚀失效。实际建模过程中，首先要确定轴承的公称接触角，接触角越大，轴向承载能力越强，不同应用场景下接触角的选型差异明显，

　　比如低速重载的矿山设备辊轴用轴承会选用大接触角设计，而高速旋转的机床主轴用轴承则选用偏小的接触角以降低滚动摩擦损耗。外形尺寸方面，这类轴承的安装边界需要严格匹配轴颈与轴承座孔的公差配合，内圈与轴通常采用过盈配合以避免旋转时内圈蠕变磨损，外圈与座孔多采用过渡或间隙配合，方便装配调整轴向游隙；建模时需要明确标注内圈内径、外圈外径、轴承装配宽度、内圈大挡边高度、滚子大端直径、滚子长度等关键尺寸，同时要预留出安装时的轴向调整空间，因为这类轴承的游隙是在装配时通过锁紧螺母调整内圈轴向位置来实现的，合理的游隙设置直接影响轴承的运转温升与疲劳寿命。从功能特性上看，分离式的结构设计让内圈组件与外圈可以分别安装，

　　在维修更换时无需拆卸整个轴系即可完成轴承更换，大幅降低设备维护的停机时间；滚子的锥面设计让滚动过程中各点的线速度与滚道对应位置线速度一致，减少了滚子与滚道之间的滑动摩擦，相比圆柱滚子轴承，其在存在轴系挠曲变形的工况下适配性更好，能补偿一定范围内的轴与座孔的同轴度误差。设计建模时还要注意保持架的结构设计，常用的冲压钢板保持架需要兜孔间隙控制在合理范围，既要保证滚子能灵活转动，又要避免滚子在运转中出现歪斜，兜孔的倒角设计要匹配滚子端面的球面轮廓，减少滚子端面与挡边接触时的摩擦阻力；对于重载工况用的实体铜保持架，还要考虑保持架的强度与润滑脂存储空间，在兜孔之间设计储油槽以保证长期运转时的润滑供给。在实际设备选型配套中，

　　这类轴承通常成对使用，面对面或背对背安装来承受双向轴向载荷，安装时的预紧力控制是关键，预紧力过大会导致轴承运转温升过高、润滑脂快速失效，预紧力过小则会导致轴系刚性不足、运转时出现振动异响，建模时可以通过参数化设计调整内圈的轴向位移量来模拟不同预紧状态下的轴承内部间隙变化，为后续的有限元接触应力分析提供准确的三维模型基础。另外，轴承的密封结构设计也需要结合应用场景调整，开式轴承适用于有定期润滑维护的闭式传动箱，而带接触式橡胶密封的轴承则适用于粉尘较多、维护不便的户外工程机械工况，建模时要准确还原密封唇口的结构与安装位置，保证密封件与内圈密封槽的配合尺寸准确，避免出现润滑脂泄漏或外界杂质进入轴承内部的问题。
