化油器用槽头螺纹调节锥结构设计

　　这款调节锥主要应用在小排量燃油动力的化油器供油系统中，适配铃木系列踏板摩托、轻型助力自行车的单缸二冲程/四冲程动力单元，核心作用是通过旋拧动作改变化油器油针的轴向位置，精准控制怠速工况与小负荷工况下的燃油供给量，直接决定动力冷启动顺畅度、怠速运转稳定性以及低转速区间的燃油雾化混合比。从实际装车工况来看，该零件长期处于化油器本体的安装孔内，一端暴露在车体外侧供维修调试时操作，另一端伸入化油器油道与油针顶块接触，需要耐受燃油蒸汽的长期侵蚀，同时承受反复旋拧带来的摩擦损耗，因此结构设计上做了针对性的适配。

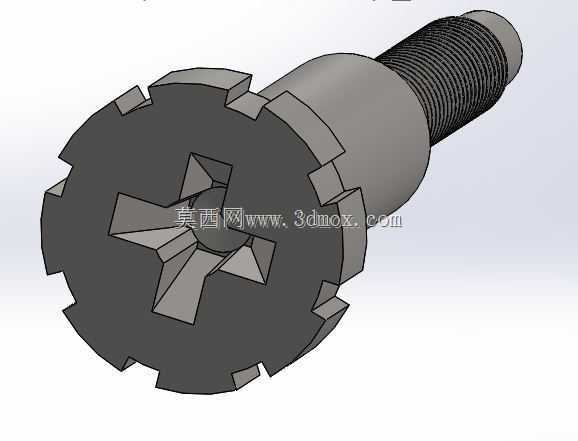

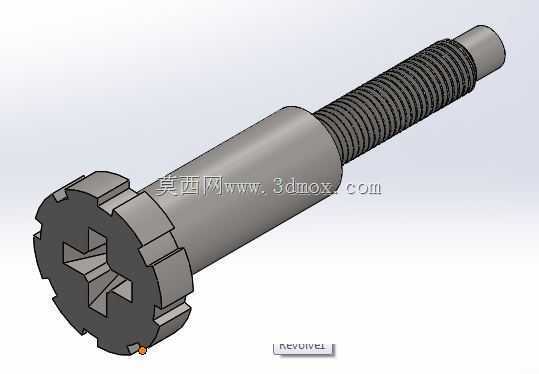

　　零件整体为同轴回转类结构，头部采用十二角带十字槽的复合驱动结构，这种设计并非冗余：日常怠速微调时，维修人员可以用十字螺丝刀直接操作，无需大尺寸工具，在车体覆盖件遮挡、操作空间狭窄的场景下适配性极强；当需要拆解更换、或者调节锥卡滞在安装螺孔内时，可以用对应规格的套筒卡住十二角头部施加更大扭矩，避免单一槽型受力过大出现滑牙报废的问题。头部端面的十字槽做了深度倒角处理，螺丝刀插入时能自动对中，不会出现偏位打滑刮伤化油器外表面的情况，十二角的每个棱边都做了小圆角过渡，没有尖锐毛刺，既避免安装时划伤操作人员，也减少了应力集中，降低头部受扭矩时开裂的风险。

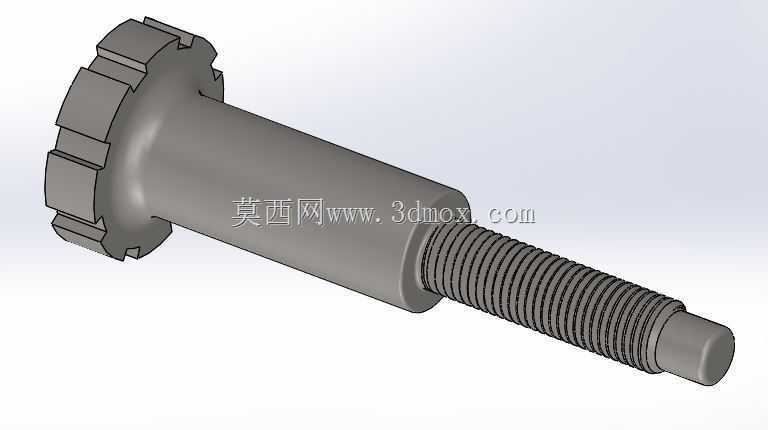

　　杆身部分分为两段，靠近头部的是光轴导向段，直径与化油器安装孔的配合间隙控制在0.02-0.05mm之间，既保证调节锥旋动时不会出现径向晃动，避免调节位置出现偏移导致怠速不稳，也不会因为间隙过小出现卡滞，哪怕有少量燃油胶质附着在杆身表面，依然能顺畅转动。光轴段的长度刚好匹配化油器安装孔的壁厚，当调节锥拧到最深处时，光轴段端面刚好与化油器内部的密封台阶贴合，不会过度伸入油道顶弯油针，也不会因为旋入深度不足导致螺纹啮合长度不够，受震动出现松脱。

　　光轴段往后是细牙外螺纹段，螺纹规格采用小螺距三角螺纹，每一圈螺纹的进给量很小，转动一圈对应的油针位移量仅为0.2mm左右，能实现非常精细的空燃比调节，避免粗牙螺纹调节时“拧一点就过、退一点就不够”的问题，非常适合化油器怠速这种需要微量调整的工况。螺纹尾部做了不完整牙型的收尾处理，没有突兀的台阶，旋入时不会刮伤化油器安装孔内的铜质内螺纹，降低反复拆装造成的螺纹滑牙概率。螺纹段的末端是小直径圆柱顶头，端面做了球面处理，与油针顶块接触时是点接触状态，哪怕调节锥与油针存在微小的同轴度偏差，也不会出现卡滞，顶推力始终沿轴向传递，调节手感均匀顺滑，不会出现某一段紧某一段松的情况。

　　从安装边界来看，该零件的最大外径为头部十二角的对边尺寸，安装时只需要在化油器本体上预留对应直径的操作空间即可，不需要额外的避让结构，轴向总长度适配常规柱塞式化油器的安装深度，替换原有同类型调节件时不需要改动化油器的其他结构，直接替换就能使用。零件的材质选型一般采用易切削钢加工后做发黑处理，表面形成致密氧化层抵御燃油蒸汽腐蚀，螺纹部分不需要额外涂覆密封胶，依靠光轴段与安装孔的小间隙配合就能减少燃油蒸汽泄漏，头部的槽型结构即使经过多次拆装出现轻微磨损，依然可以通过套筒驱动，使用寿命远高于单一槽型的普通调节螺钉。

　　在实际维修场景中，这类调节锥是化油器保养时的高频操作零件，很多老旧车辆的调节锥因为长期不操作出现锈死、槽型滑牙的问题，这款复合槽型的设计能大幅降低维修时的零件报废概率，不需要因为调节锥滑牙就整体更换化油器，能有效降低维修成本。建模过程中，所有配合尺寸都严格遵循化油器类零件的通用公差标准，螺纹段的牙型角、螺距都符合通用紧固件的规范，光轴段的圆柱度、头部与杆身的同轴度都控制在合理公差范围内，加工时可以采用走心机一次成型，不需要二次装夹，加工效率高，尺寸一致性好，适合批量生产配套。
