铃木GS750摩托车Mikuni化油器节气门控制支架

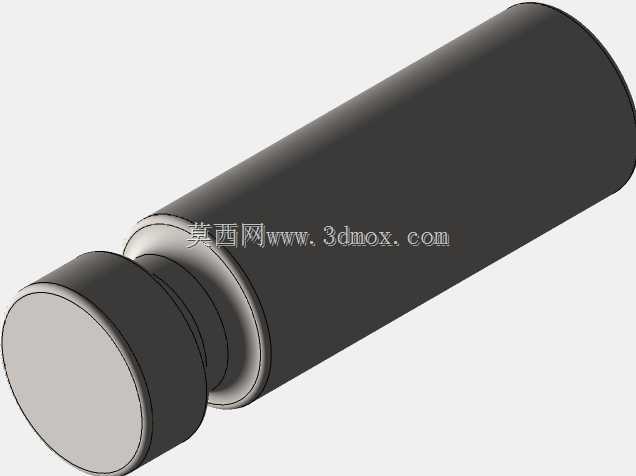

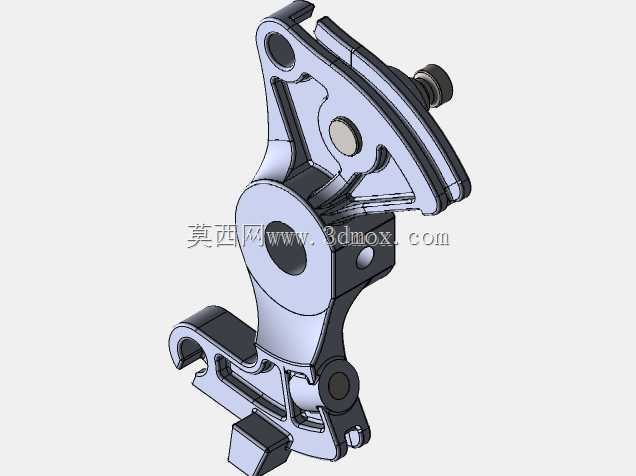

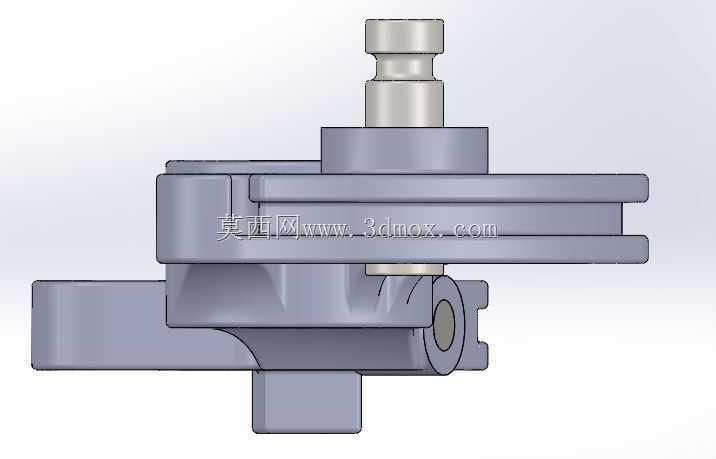

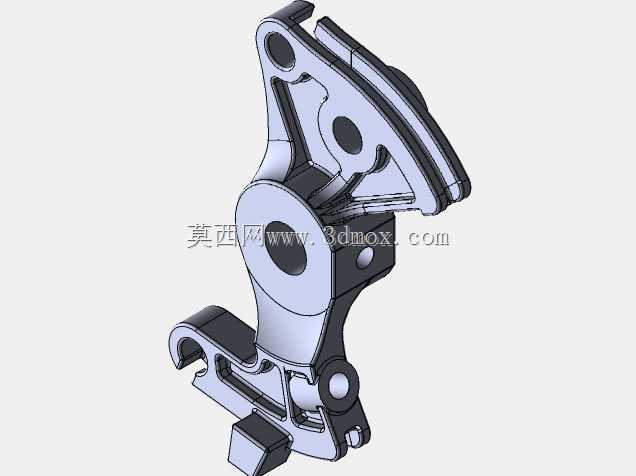

　　这款结构件是适配大排量单化油器供油系统的节气门操纵控制总成支架，主要应用在采用VM26规格Mikuni化油器的跨骑式摩托车动力单元上，作为油门操纵机构的核心承载部件，承担着把车手油门拉线的线性位移转化为化油器节气门阀片转角的传动功能，同时集成了怠速调整、油门限位、回位弹簧固定的多个安装接口，是化油器供油系统里连接操纵端和供油端的关键结构件。从实际装车场景来看，这个支架直接通过底部的快装卡扣结构卡接在化油器本体的铸造凸台上，不需要额外设计复杂的连接法兰，安装时只需要对准化油器壳体上的定位卡槽推入，就能完成初步定位，再通过侧面的一颗M5紧固螺钉完成锁止，整个安装流程不需要专用工装，售后维修时的拆装效率很高，

　　适配的安装边界完全匹配VM26化油器的壳体外形，不会和化油器上的油针调整机构、浮子室盖、进油管接口产生空间干涉。在功能设计上，支架主体采用压铸铝合金的结构形态，整体做了等壁厚的加强筋设计，在转轴安装孔、拉线挂接位、卡扣受力点这些应力集中的位置，都做了局部加厚的结构处理，既控制了整体的零件重量，又能承受油门回位弹簧的持续拉力以及日常使用中的振动载荷，不会出现支架断裂、转轴孔磨损松旷的问题。支架上部的弧形摇臂是直接和化油器节气门转轴连接的传动结构，摇臂上设计了两个不同直径的拉线挂接孔，可以适配不同拉线行程的油门操纵结构，同时摇臂侧面预留了怠速调整螺钉的抵接面，配合化油器上的怠速调整螺钉，可以精准控制节气门的最小开启角度，

　　实现怠速转速的稳定调节。支架下部的卡扣结构做了倒钩式的防脱设计，卡扣的开口尺寸和化油器壳体上的安装凸台尺寸做了0.2mm的过盈配合，即使在摩托车行驶过程中持续受到发动机振动影响，也不会出现支架松脱移位的问题，卡扣旁边的小凸台是油门回位弹簧的固定挂点，弹簧安装后可以给摇臂提供持续的回位力矩，保证松开油门后节气门能快速回到怠速位置，避免出现油门卡滞、转速回落慢的安全隐患。从建模的结构逻辑来看，整个零件的建模完全遵循压铸零件的工艺要求，所有的转角位置都做了R1以上的铸造圆角，没有尖锐的直角结构，拔模斜度统一设置为1.5度，完全适配压铸模具的开模要求，不需要后续做大量的机加工工序，转轴位置的两个安装孔做了同轴度0.05mm的形位公差约束，

　　保证摇臂转动时没有卡滞感，摇臂的转动行程做了机械限位设计，最大转角刚好匹配化油器节气门从全闭到全开的90度转动范围，不会出现转动过位导致节气门阀片卡滞的问题。在实际的配套使用中，这个支架的外形轮廓完全避让了化油器周边的空滤接口、发动机缸头连接位、燃油管走线空间，装车后不会和周边零部件产生运动干涉，支架表面没有多余的突出结构，在日常维护调整化油器油针、清洗浮子室的时候，不需要拆卸整个支架就能完成相关操作，大幅降低了售后维护的操作难度。针对摩托车使用场景中的振动问题，支架的整体结构做了模态优化，自身的固有频率避开了发动机常用转速区间的振动频率，不会在行驶过程中出现共振异响的问题，转轴位置预留了润滑脂槽，可以在装配时填充少量润滑脂，降低摇臂转动的摩擦阻力，延长零件的使用寿命。
