铃木GS750摩托化油器气动电缆固定支架

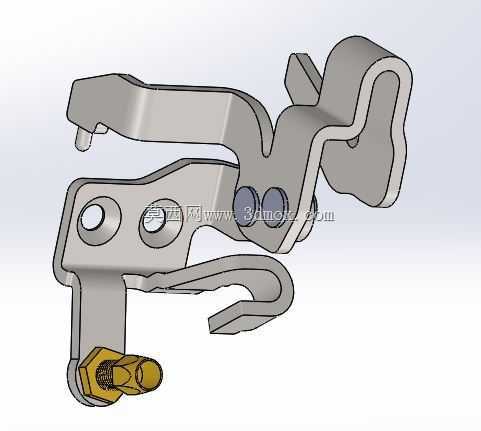

　　这款支架是适配铃木GS750车型Mikuni VM26化油器控制组件的配套安装构件，主要承担化油器端气动控制电缆的走线固定、行程限位以及相关控制附件的安装承载作用，在摩托车燃油供给控制系统中，是保障油门操控响应精度、避免电缆与周边发热或运动部件干涉的关键结构件。从实际装车场景来看，该支架安装于化油器本体与发动机缸头连接区域的邻近位置，周边紧邻化油器浮子室、进气歧管以及发动机缸盖散热片，安装空间十分紧凑，因此设计阶段首先对安装边界做了严格的约束：支架整体采用折弯钣金结构，主体板材厚度适配2.5mm冷轧钢冲压工艺，所有弯折处均做了R2以上的圆角过渡，既避免冲压过程中出现应力开裂，也防止安装维护时锐边划伤操作人员或电缆外皮。

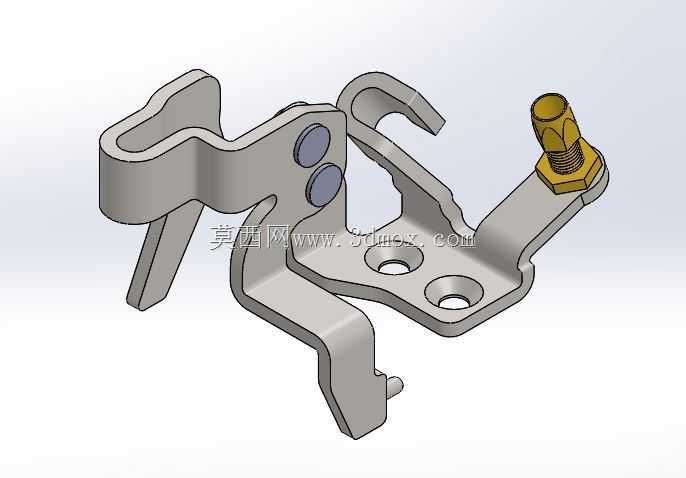

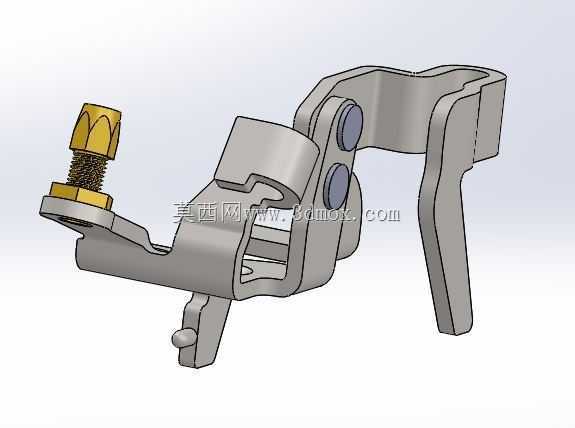

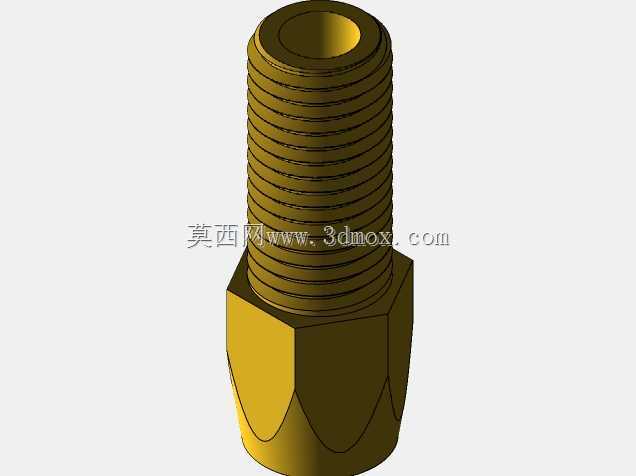

　　支架底部设置两个同轴度公差控制在Φ0.1mm以内的安装通孔，孔位间距完全匹配VM26化油器预设的安装螺柱位置，安装时可直接套入螺柱配合螺母锁紧，无需额外在化油器本体上加工孔位，避免破坏化油器的密封结构与原有强度。支架上部的两个圆形凸台是控制摇臂的铰接安装位，凸台高度经过精准测算，刚好为摇臂预留1.2mm的轴向活动间隙，既不会因间隙过大导致摇臂工作时出现径向窜动，也不会因间隙过小出现转动卡滞；铰接孔内可直接压入标准规格的铜质衬套，降低摇臂反复转动带来的磨损，延长构件的维护周期。支架侧方延伸出的带螺纹凸台是气动控制管路的接头安装位，凸台端面做了0.3mm深度的沉台设计，安装铜质管路接头时可配合密封垫圈实现端面密封，

　　避免气动管路出现泄压问题，保障油门控制的气动信号传递稳定；凸台旁的弯折挂钩结构是电缆走线的限位结构，电缆从接头端引出后可直接卡入挂钩内，挂钩的开口尺寸略小于电缆外层保护套的直径，卡入后不会在车辆行驶振动过程中脱出，同时挂钩边缘做了翻边处理，不会割伤电缆外层橡胶。从功能设计逻辑来看，支架的异形轮廓并非随意成型：左侧延伸出的挡边结构，是为了阻挡车辆行驶过程中前轮带起的泥水直接溅到铰接摇臂位置，避免泥沙进入铰接间隙导致操控卡滞；下方延伸出的定位支脚，在安装时可先抵在化油器本体的定位平面上，实现预装定位，无需操作人员手动扶持即可对准安装孔位，大幅提升装配效率。整个支架的所有弯折角度都经过装车验证，

　　安装完成后所有结构边缘与周边的进气歧管橡胶管、发动机散热片、油门拉索等部件的最小间隙都保持在3mm以上，车辆运行过程中发动机产生的振动不会导致支架与周边部件发生碰撞异响，也不会因长期接触摩擦导致周边管路、线缆出现磨损破损。在结构强度设计上，支架的几个弯折处都做了局部的压筋加强处理，在不增加板材厚度的前提下提升了整体的抗变形能力，即使在油门拉索最大拉力工况下，支架的形变量也能控制在0.05mm以内，不会因支架变形导致油门行程出现偏差，保障油门操控的线性度与回位可靠性。
