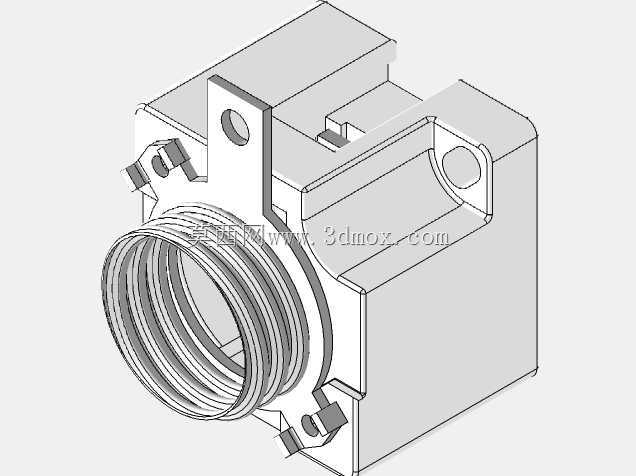

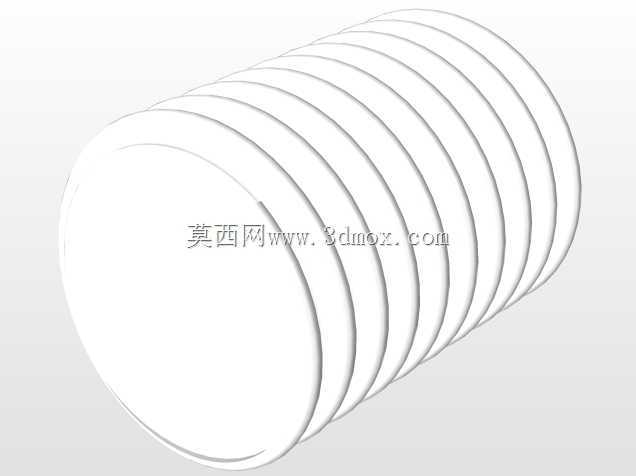

带外螺纹接口的方形安装基座结构

　　在低压配电回路的终端保护场景里，这类带外螺纹接口的方形安装基座是熔断器类保护元件的核心承载部件，日常多应用在工业控制柜内部走线、小型设备电源进线端的保护点位，用来固定熔断体同时实现进线端的螺纹锁紧式接线，避免导线拉扯导致的接触不良问题。从实际使用的角度看，这个部件的核心功能是为易熔保护元件提供稳定的安装定位，同时实现进线侧的密封式螺纹连接，出线侧则依托方形本体的侧边卡扣结构，和设备柜体的预留安装位快速卡合，不需要额外打过多固定孔就能完成装配，在小空间的电控布局里能大幅节省安装占用的空间。

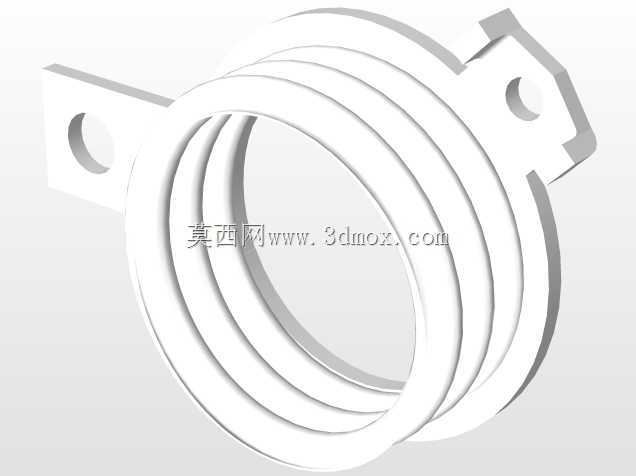

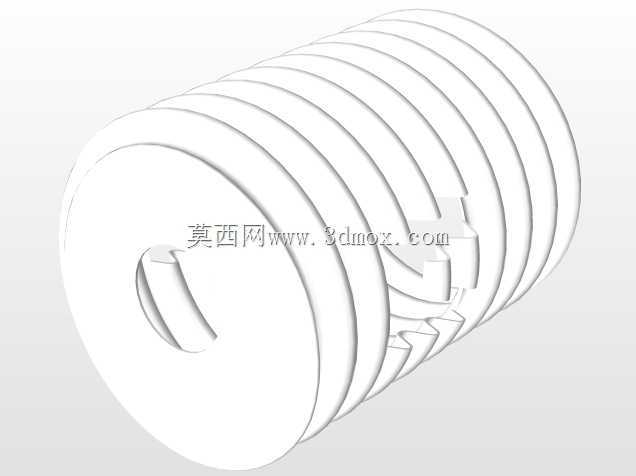

　　设计层面上，整个结构优先考虑了安装的便捷性与接线的可靠性：前端的外螺纹段采用标准管螺纹规格，适配常用的金属穿线软管或者密封格兰头，螺纹段根部做了加厚的凸台结构，用来承受接线时的锁紧扭矩，避免长期受力出现螺纹根部开裂的问题；方形的主体部分做了等壁厚的腔体设计，内部预留了刚好容纳熔断体的空腔，腔体侧壁做了定位凸筋，熔断体装入后不会出现径向晃动，保证两端电极的接触压力稳定。主体上方伸出的带孔安装耳是备用固定结构，当安装位的卡扣配合间隙偏大时，可以穿入M3规格的螺丝做辅助固定，应对有振动的设备使用场景，比如小型风机、移动式工业设备的电控部分，避免长期振动导致基座松脱。

　　从安装边界的尺寸逻辑来看，方形主体的边长控制在常规小型熔断器座的通用尺寸范围内，和市面上同电流等级的熔断体安装尺寸完全兼容，替换现有损坏部件时不需要改动柜体上的原有开孔；前端螺纹段的伸出长度经过核算，刚好满足格兰头锁紧后预留3-5个螺牙的余量，不会因为螺纹过长挤占内部腔体的空间，也不会因为过短导致密封压合不紧密。侧边的卡扣结构做了导向斜面设计，推入安装孔时可以自动压缩卡入，卡扣的倒扣深度控制在1.2mm，既保证卡合后的拉拔力满足使用要求，又不会因为倒扣过深导致拆卸时损坏柜体开孔边缘。

　　实际选型使用时，这个结构的腔体内部可以适配对应尺寸的陶瓷熔断体或者玻璃管熔断体，两端的电极接触片采用内嵌式设计，和基座本体注塑为一体，避免长期使用出现接触片移位的问题；主体外侧的加强筋分布在腔体的棱角位置，既提升了整个基座的结构强度，又不会增加过多的材料用量，兼顾了成本与结构可靠性。在户外使用的场景下，配合前端螺纹处安装的密封格兰头，可以达到IP54左右的防护等级，能够应对少量溅水、粉尘较多的车间环境，不需要额外加装防护外盒。

　　建模过程中需要重点关注几个配合尺寸的公差：螺纹段的中径公差要符合标准管螺纹的要求，保证和格兰头配合时的顺畅度，不会出现过紧拧不动或者过松密封失效的问题；内部腔体的定位凸筋尺寸要控制合理公差，保证熔断体装入时的松紧度合适，过松会导致接触不良，过紧则会造成更换熔断体时拆装困难；侧边卡扣的尺寸要和常用的柜体开孔公差匹配，保证不同板材厚度的柜体都能可靠卡合。安装耳上的通孔做了沉台设计，螺丝锁紧后螺丝头不会突出安装耳表面，避免和周边的走线或者其他部件产生干涉。整个结构没有多余的复杂曲面，所有的转角位置都做了R0.5以上的圆角过渡，既方便注塑生产时的材料流动，也避免安装时尖锐边角划伤操作人员或者导线绝缘层。
