铃木大排量摩托化油器控制板结构

　　在大排量多缸摩托车的燃油供给系统中，化油器控制板是衔接多组化油器本体、油门联动机构与车体安装位的核心承载构件，这类部件常见于GS750、GS850、GS1000等经典直列四缸铃木车型，也可适配同规格VM系列化油器组的川崎车型改装与维修场景。实际装车工况下，这块控制板需要同时承担多重功能：首先是为四腔化油器的节气门摇臂提供统一的安装基准，保证四个缸体的节气门开度同步误差控制在极小范围内，避免出现单缸供油不均、怠速抖动、高转动力输出断层的问题；其次是集成油门拉索固定座、风门联动支架、传感器安装位等附属结构，把原本分散在化油器组上的外接接口整合到同一刚性基体上，减少整车布线与拉索布置的冗余量。

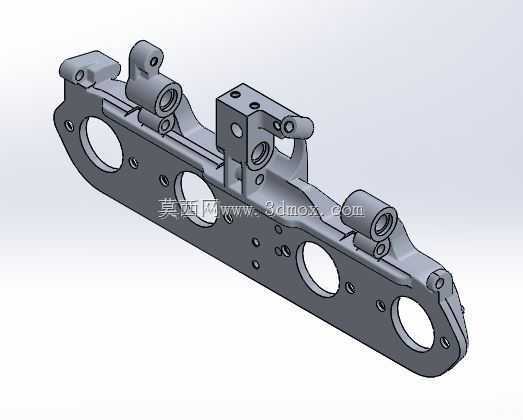

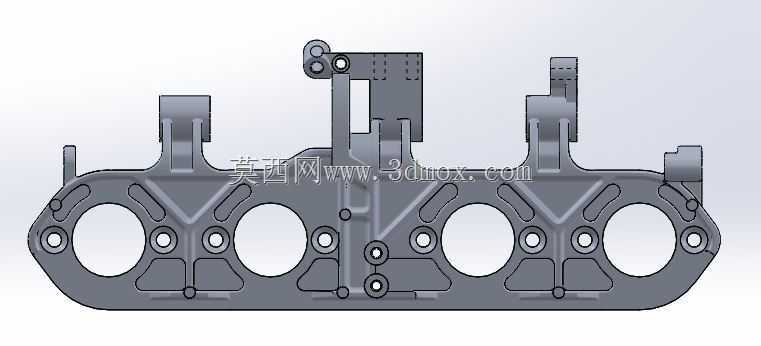

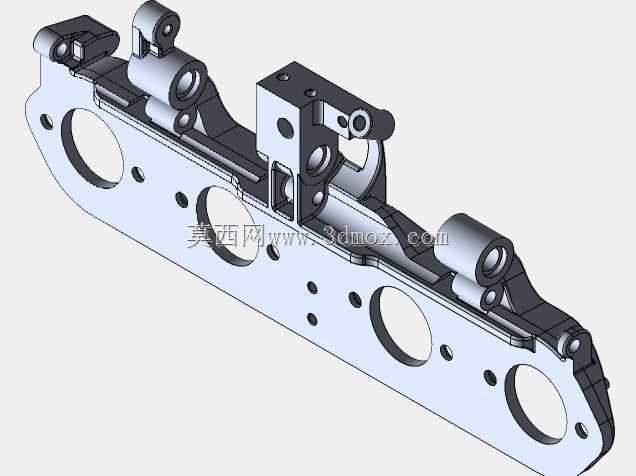

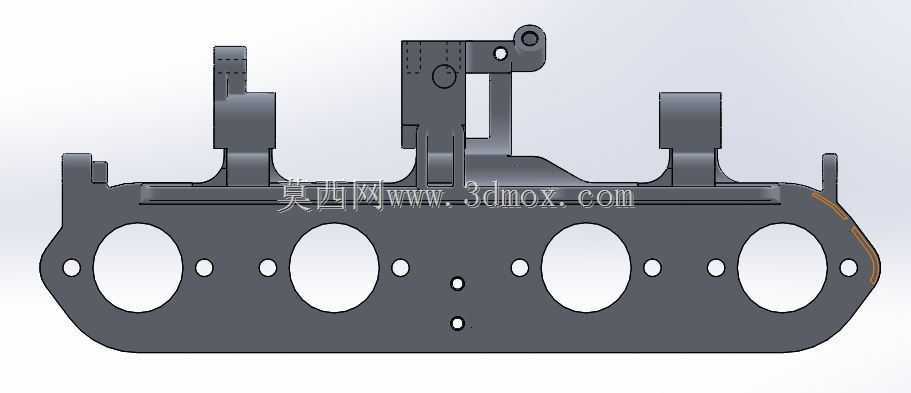

　　从结构设计逻辑来看，这块控制板采用了一体化冲压后二次机加工的成型思路，基体选用厚度均匀的冷轧钢板作为基础材质，整体沿化油器组的排布方向做长条形延伸，四个对应化油器进气腔的大尺寸镂空圆孔是核心的避让特征，既可以减少化油器与控制板装配时的干涉，也能为化油器本体的散热留出足够的空气流通间隙，避免长时间高负荷运行时控制板吸热导致化油器油腔温度过高产生气阻。板体上分布的多组不同孔径的小孔，分别对应化油器本体的固定螺栓位、联动机构的销轴安装位、线束固定卡扣位，所有孔位的位置度公差都严格匹配量产化油器组的安装基准，装配时不需要额外扩孔或修磨就能直接对位。

　　安装边界层面，这块控制板的两端设置了与车架安装吊耳匹配的折弯固定座，座面的平面度经过精加工处理，装配后可以保证整个化油器组与发动机进气口的平行度偏差不超过0.1mm，避免出现进气歧管密封垫受力不均漏气的问题。板体上凸起的多个铸造型支架结构，分别对应油门摇臂的转轴支撑、风门拉杆的导向限位，其中油门转轴的支撑孔内预设了衬套安装位，长期反复转动磨损后只需要更换衬套就能恢复配合精度，不需要整体更换控制板，大幅降低了后期维护成本。

　　在实际维修与改装场景中，这类控制板的形变是常见故障点：如果车辆发生侧撞或者拆装时用力不当导致板体弯曲，会直接造成节气门同步失调，这时候对照三维模型的尺寸基准做校正，或者直接替换同规格的构件，就能快速恢复燃油系统的工作稳定性。建模过程中完整还原了板体上所有的折弯角度、凸台高度、孔位坐标，甚至包括板体边缘的冲压倒角、安装面的沉孔深度这些细节，不管是做配件的逆向仿制、改装件的结构优化，还是维修时的尺寸校验，都可以直接调取模型作为基准参考，不需要反复拆解原车构件测量尺寸。

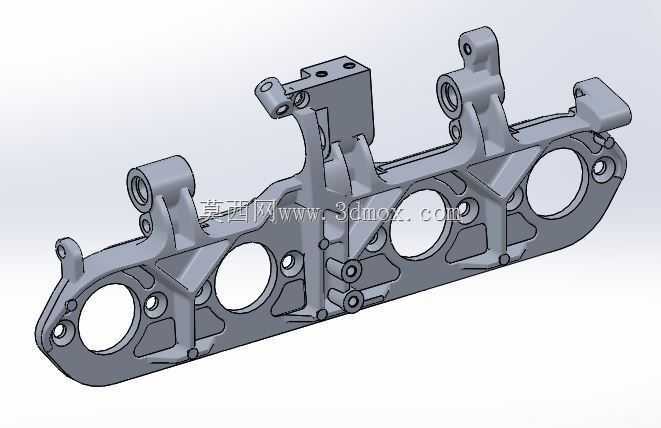

　　不同于普通的单缸化油器连接板，四缸车型的控制板对刚性的要求更高，设计时在板体的非安装区域压有加强筋结构，在不增加整体板厚、不额外增重的前提下，大幅提升了长条形板体的抗扭刚度，即使在高转工况下发动机产生持续振动，板体也不会出现共振形变，保证油门联动机构的动作始终顺滑无卡滞。板体上预留的多个备用小孔，是为不同车型的改装需求留出的扩展位，可以加装油门位置传感器、加热装置等附属配件，不需要在板体上额外钻孔破坏原有结构强度。
