12V微型直流行星减速电动马达结构

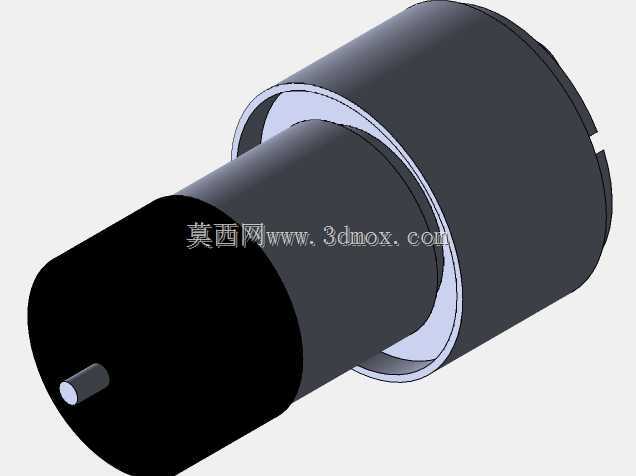

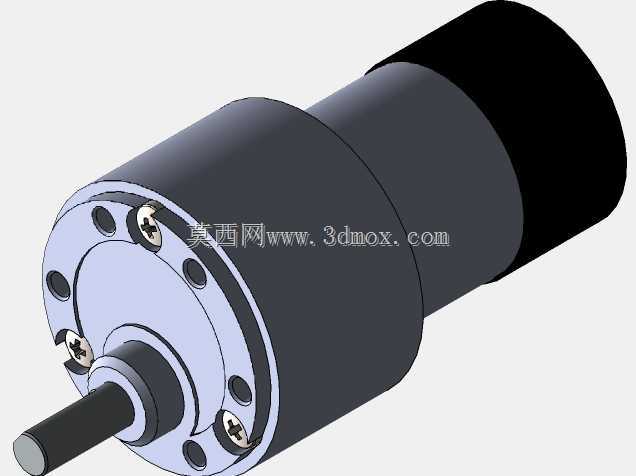

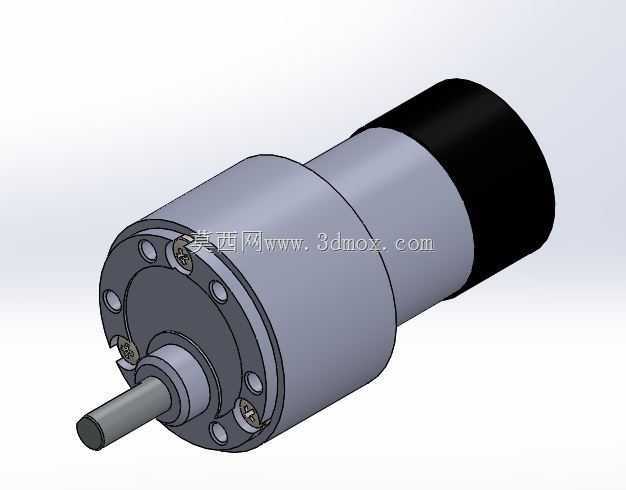

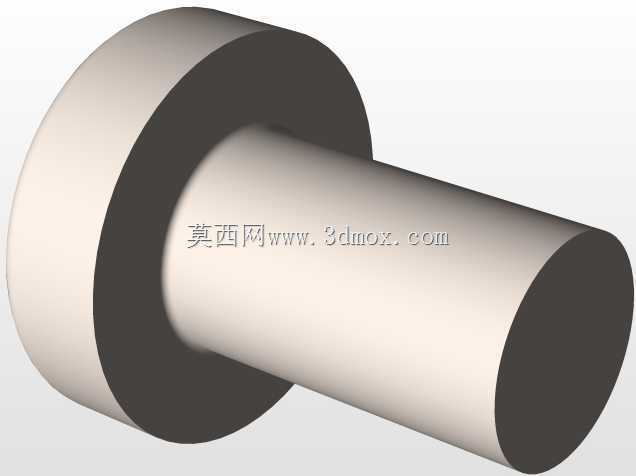

　　这款12V直流行星减速电动马达，在小型自动化执行机构、桌面级传动设备、民用小型机电产品里的应用占比不低，很多做小型输送线、智能开窗机构、小型旋转展台、DIY机电装置的结构工程师，在选型阶段都会优先考虑这类集成减速箱的动力单元，毕竟它把动力输出和减速增扭做了一体化集成，不用单独匹配减速机构，能省掉不少传动链的设计工作量。从结构设计逻辑来看，这款马达采用了后端直流有刷电机本体加前端行星减速箱的同轴布局，输出轴和电机转子轴线完全重合，这种布局最大的优势就是径向尺寸紧凑，安装的时候不需要额外预留偏心传动的避让空间，对安装空间局促的小型设备非常友好。前端的减速箱端盖采用法兰式安装结构，端面上均匀分布了多个安装螺孔，输出轴从端盖中心伸出，

　　轴端做了平位处理，不管是装同步轮、齿轮还是联轴器，都能有效防止传动打滑，不需要额外做轴上的防转加工。实际做结构设计的时候要注意，这类减速马达的输出轴能承受的径向载荷有限，不能直接挂载大直径的重载轮系，要是有径向受力的传动场景，得在输出端额外加支撑轴承，避免轴承受力过大提前损坏，或是直接导致减速箱内的行星轮架变形。减速箱部分采用的是多级行星齿轮传动结构，相比普通的平行轴减速箱，行星结构的传动效率更高，回程间隙更小，运转的时候的噪音控制也更有优势，适合对传动平稳性有一定要求的场合，比如小型的精密旋转工位、电动调节机构这类需要精准控制转角的场景。电机本体部分采用的是常规的圆筒式机壳，后端是封闭的端盖，没有预留额外的散热鳍片，

　　这也决定了它的工作制式是间歇工作制，不适合长时间满负载连续运转，选型的时候要把负载率算清楚，避免长时间过载导致绕组过热烧损。做三维建模的时候，这款马达的各个配合边界都做了明确的还原，法兰安装面的平面度、输出轴的轴径公差、安装孔的位置度都按照实际量产产品的公差带做了预留，导入装配体的时候不需要额外做配合面的修正，直接就能完成虚拟装配，能提前检查安装空间里是否存在干涉，比如和周边的钣金支架、电气走线槽、相邻传动部件的间隙是否足够，避免实际加工装配的时候才发现空间冲突。在实际设备应用里，这类马达的供电是12V直流，很容易和常规的小型开关电源、锂电池供电系统匹配，不需要额外做高压配电的安全防护，在民用小型设备、教学实验装置、便携类机电产品里的适配性很强。设计安装结构的时候，要注意给马达本体预留一定的散热空间，不要完全包裹在密闭的空间里，尤其是连续运转时间较长的工况，周边要留够空气流通的间隙，避免热量堆积加速绝缘老化。另外这类马达的输出轴和减速箱壳体之间有油封结构，安装的时候不要用硬物敲击输出轴，不然很容易导致油封变形出现漏油，或是把内部的行星轮轴敲错位，导致运转卡滞。从传动特性来看，这款马达的输出转速经过减速后降到了适合低速大扭矩输出的区间，不需要额外做皮带轮或是齿轮的二次减速，直接驱动执行机构就能满足大部分小型设备的动力需求，能大幅简化整体的传动结构，减少整机的零件数量，降低装配的复杂度和后期的维护成本。

　　很多刚接触小型设备设计的工程师容易忽略减速马达的安装同轴度要求，其实这类集成式减速马达在安装的时候，一定要保证负载的回转轴线和马达输出轴线的同轴度在允许的公差范围内，要是偏心过大，运转的时候会产生额外的径向载荷，不仅会增大运转噪音，还会大幅缩短轴承和齿轮的使用寿命，严重的话甚至会直接断轴。建模的时候也特意还原了马达各个部位的倒角和圆角细节，比如机壳和减速箱连接部位的止口结构，这个止口是保证电机本体和减速箱同轴度的关键结构，装配的时候靠止口定位，再用螺丝紧固，能避免两个部件装配偏心导致的传动卡顿。输出轴的伸出长度也做了准确还原，设计连接部件的时候，要注意轴的插入深度不能超过输出轴的有效配合长度，不然会顶到内部的端盖，导致运转阻力增大。
