12V直流行星减速电动马达结构设计

　　这款12V直流行星减速电动马达，在小型自动化设备、民用电动工具、智能传动装置里的应用场景十分广泛，比如小型输送线的驱动单元、家用智能开窗器的动力源、便携电动螺丝刀的核心动力部件、医疗小型护理设备的传动执行端，都能见到这类集成行星减速结构的直流马达身影，它解决了普通直流电机转速过高、输出扭矩不足的痛点，在有限的安装空间内实现了低转速大扭矩的动力输出。从实际用途来看，这类马达不需要额外搭配独立减速箱，将减速结构与电机本体集成在一起，大幅缩减了动力单元的整体轴向尺寸，很多对安装空间有严格限制的小型设备，都会优先选用这类集成式减速马达，避免了分体式电机加减速箱带来的同轴度误差、装配复杂度提升的问题。从功能特性上看，它采用行星齿轮减速结构，

　　相比普通的平行轴减速结构，行星减速的传动效率更高，同时运转时的噪音更低，负载作用下的齿轮受力更均匀，能承受短时的过载冲击，输出轴的径向跳动量更小，适合对输出稳定性有一定要求的传动场景。双出轴的结构设计也拓展了它的使用场景，一端可以作为动力输出端连接负载，另一端可以搭配编码器或者测速元件，实现转速的闭环控制，满足需要精准调速的设备需求。在设计思路上，这款马达将直流有刷电机的定子、转子部分与行星减速舱段做了同轴集成，电机的输出轴直接作为行星减速级的太阳轮输入，省去了额外的联轴器连接结构，减少了动力传递过程中的损耗，同时减速舱的外壳与电机本体的外壳做了止口定位配合，保证了电机轴与减速输出轴的同轴度，避免长期运转后出现偏磨、齿轮异响的问题。

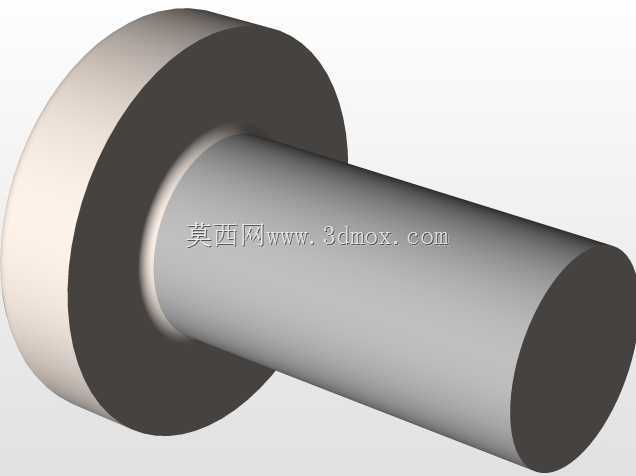

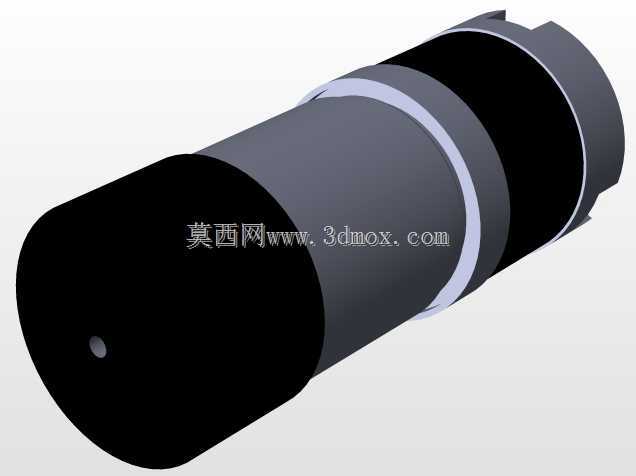

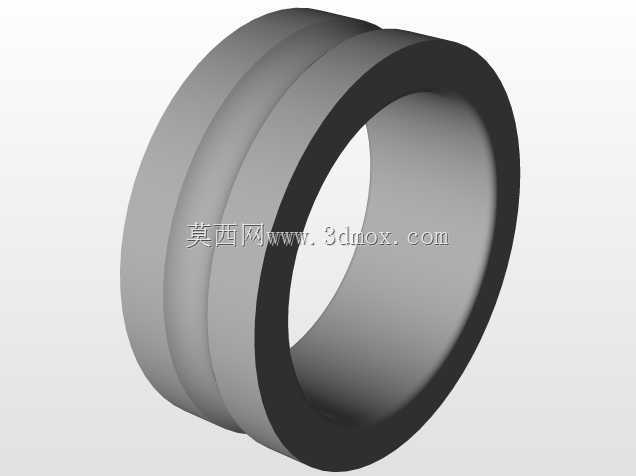

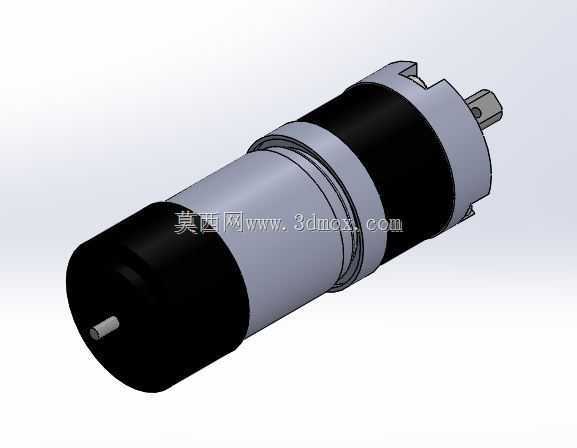

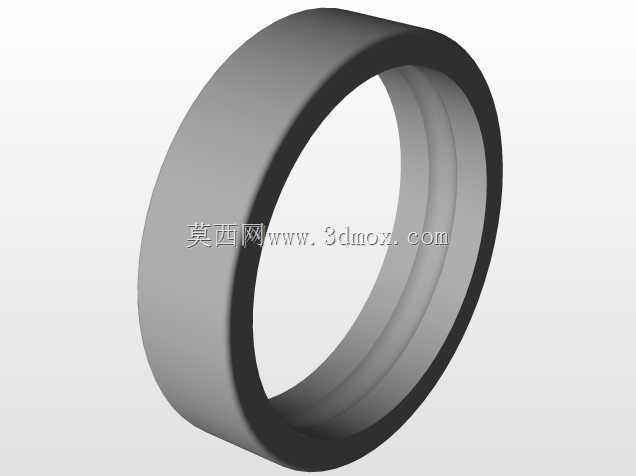

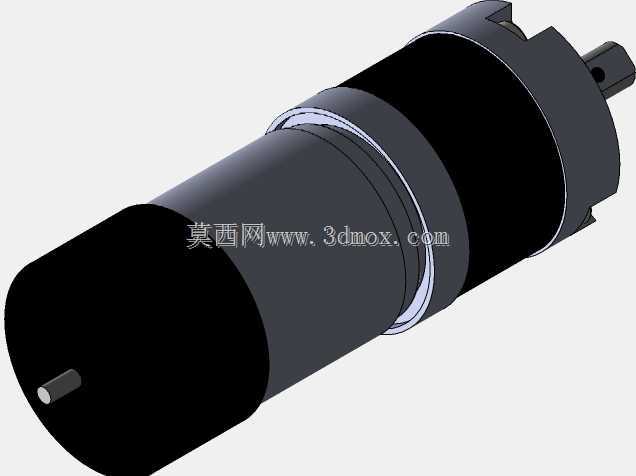

　　外壳采用阶梯式圆柱结构，不同直径的舱段分别对应电机本体、减速级、输出端轴承座部分，既满足了内部元件的安装空间需求，也在外壳上预留了安装定位的轴肩，方便用户做径向定位安装。从外形尺寸与安装边界来看，整体为同轴圆柱形态，最大外径集中在电机本体与减速舱的衔接位置，输出端做了缩径设计，适配常见的小型安装法兰尺寸，输出轴采用D型切边结构，不需要额外做键槽加工就能传递额定扭矩，避免了小直径轴加工键槽带来的强度削弱问题，尾部的出轴直径更小，适合安装小型磁环或者码盘，不会额外增加过多的轴向长度。在结构细节上，减速舱内的行星轮采用耐磨工程塑料与金属嵌件结合的设计，既保证了齿轮的啮合强度，也降低了运转时的啮合噪音，同时减少了齿轮之间的润滑需求，

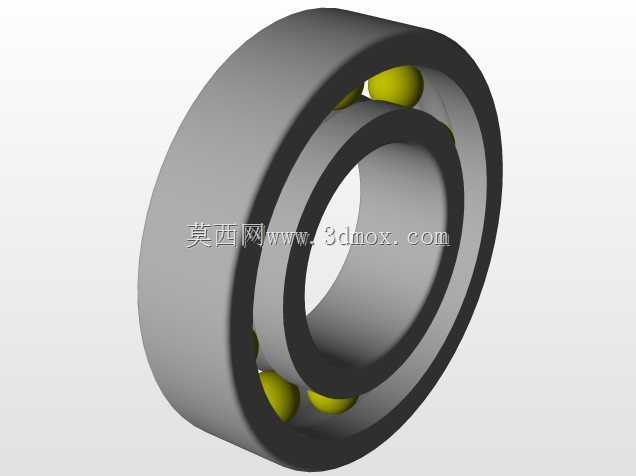

　　适合免维护的使用场景；电机本体的外壳采用导磁钢材拉伸成型，既作为电机的磁轭部分，也起到结构防护的作用，外壳表面做了氧化发黑处理，提升了防锈能力，适合在普通室内工况下长期使用。输出端的轴承采用含油轴承与深沟球轴承搭配的设计，靠近输出端的位置使用深沟球轴承承受径向负载，靠近减速级的位置使用含油轴承做辅助支撑，在控制成本的同时保证了输出轴的支撑刚度，避免带负载时输出轴出现挠曲变形。这类马达的额定工作电压为12V，适配常见的低压直流供电场景，不需要高压供电回路，在便携设备、民用低压设备里使用时的安全性更高，同时可以通过PWM调速方式实现宽范围的转速调节，配合不同的减速比选型，可以覆盖从每分钟几转到几百转的输出转速范围，满足不同负载的转速需求。在安装适配性上，圆柱形态的外壳既可以采用夹持式安装，通过抱紧箍固定马达的外壳圆柱面，也可以在前端盖位置通过螺丝孔对接安装法兰，适配不同设备的安装结构，不需要额外设计复杂的转接件，降低了设备开发阶段的结构设计工作量。
