铃木GS750摩托车起动机柱塞结构设计

　　在大排量摩托车的燃油供给与冷起动系统中，起动机柱塞是化油器冷起动加浓回路里的核心执行零件，这款适配铃木GS750机型的柱塞结构，主要承担冷机状态下额外燃油通路的启闭控制功能，直接决定低温环境下发动机的起动成功率与怠速稳定性。从实际装车场景来看，该柱塞安装在化油器本体的起动阀安装孔位内，上部的按压端暴露在化油器外侧，骑士在冷起动前手动按压柱塞顶部，即可克服内部弹簧预紧力推动阀芯下行，打通加浓油道，让额外的燃油进入进气歧管，加浓混合气满足冷起动需求；当发动机完成暖机后，松开按压端，弹簧自动推动柱塞复位，切断加浓油道，化油器回归正常供油工况，避免混合气过浓导致的淹缸、怠速不稳、油耗异常升高问题。

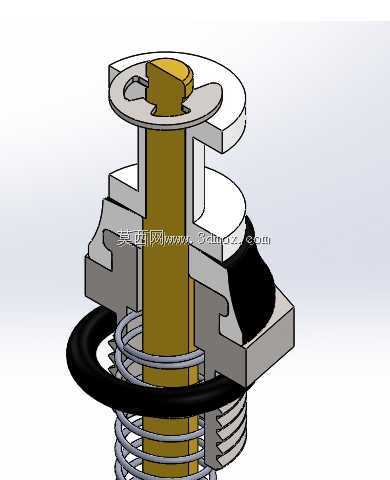

　　从结构设计逻辑来看，整个柱塞采用分层同轴装配结构，最顶部的圆形按压帽做了圆弧过渡处理，边缘做了小尺寸倒角，既避免按压时的锐边割手问题，也能保证按压过程中受力均匀，不会出现偏载卡滞。按压帽下方的白色密封隔层采用耐油橡胶复合材质，过盈嵌装在金属阀芯的台阶上，当柱塞处于复位状态时，该密封面完全贴合化油器安装座的密封端面，切断加浓油道与进气侧的连通，避免非起动状态下额外燃油泄漏导致的混合气浓度异常。中间的六角安装法兰是整个部件的安装定位基准，法兰厚度根据化油器安装座的沉孔深度匹配设计，装配时六角面卡入化油器对应的定位槽内，防止柱塞工作过程中出现周向转动，保证密封面的贴合精度；法兰下方的外螺纹段与化油器安装孔的内螺纹匹配，螺纹旋合长度经过反复校核，既保证安装后的连接强度，不会因为发动机振动出现松脱，也不会因为旋入过深顶碰化油器内部油道结构。

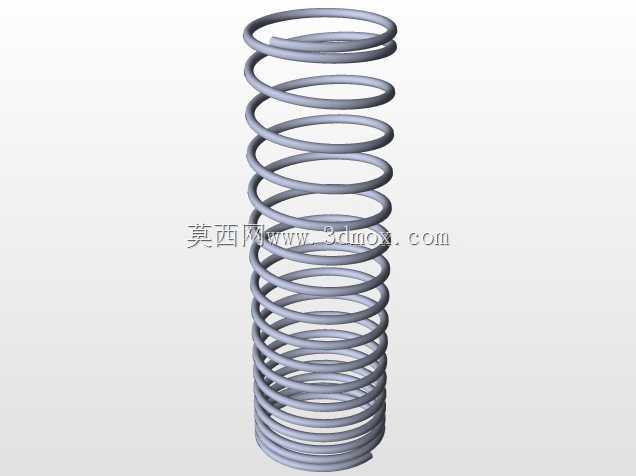

　　螺纹段下方的复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧丝直径、有效圈数、预压缩量都经过工况匹配计算，弹簧刚度设置兼顾两个核心需求：一是按压操作时的反馈力度适中，骑士手动按压不会需要过大的按压力，操作手感顺畅；二是复位时的弹力足够，能够在松开按压端后快速推动阀芯回到密封位置，不会因为弹簧弹力不足导致复位滞后，出现加浓油道无法完全关闭的问题。弹簧内侧的阀芯导向段与化油器内的导向孔采用小间隙配合，配合间隙控制在0.02-0.04mm之间，既保证阀芯上下滑动顺畅无卡滞，也避免间隙过大导致的燃油泄漏，导向段表面做了抛光处理，降低长期往复滑动的磨损量，提升部件使用寿命。最底部的铜质阀芯头是油道启闭的核心密封端，铜材质的自润滑特性能够降低与油道密封面的摩擦系数，头部的圆柱密封面与油道口的配合精度经过严格管控，保证关闭状态下的密封性能，不会出现渗油问题；最下端的小直径导向杆插入化油器底部的导向孔内，形成上下双导向结构，进一步避免阀芯往复运动时出现偏磨，保证整个柱塞的动作同轴度。

　　从安装边界尺寸来看，整个柱塞的总高度、六角法兰的对边尺寸、螺纹段的公称直径与螺距、阀芯的行程长度，都完全匹配铃木GS750原配化油器的安装尺寸，替换安装时不需要对化油器做任何改装，直接拆下旧柱塞更换新件即可完成维护，安装过程中只需要按照规定扭矩拧紧螺纹段，避免扭矩过大导致螺纹滑牙或者法兰变形影响密封性能。在实际使用过程中，该柱塞的常见失效形式包括密封橡胶老化开裂、弹簧弹力衰减、阀芯导向段磨损卡滞、铜质密封头磨损出现凹痕，这些失效都会导致冷起动困难或者混合气异常，建模过程中对各个配合面的尺寸公差、形位公差都做了明确标注，比如导向段的圆柱度公差、密封面的平面度公差、弹簧安装位的同轴度公差，都按照摩托车化油器零件的行业标准设置，能够直接用于零件的加工生产或者维修替换件的测绘参考。对于摩托车维修人员、化油器改装从业者、机械结构设计学习者来说，这个模型完整还原了起动机柱塞的内部装配关系与尺寸配合逻辑，能够直观理解冷起动加浓装置的工作原理，也可以作为同类小排量燃油动力设备起动柱塞设计的参考样本，在做同类型柱塞的结构优化时，可以参考该结构的双导向设计、密封层级布置、弹簧参数匹配思路，根据不同机型的化油器油道尺寸、安装空间调整对应参数，快速完成适配不同机型的柱塞结构设计。
