铃木GS750摩托化油器喷嘴接头结构

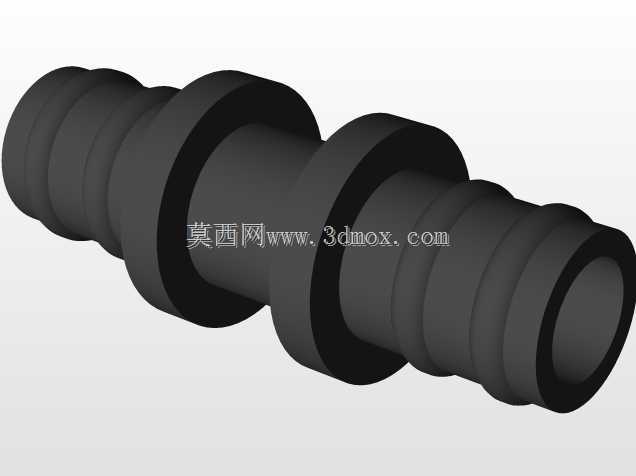

　　该零件作为化油器燃油供给通路的核心衔接构件，主要应用于大排量跨骑摩托车的燃油雾化系统中，承担燃油精准导流、油路密封衔接的核心作用，是化油器与燃油输送管路之间的关键过渡接头，直接影响发动机不同工况下的燃油供给稳定性与雾化均匀度。从实际装车场景来看，这类接头多用于VM系列等速真空化油器的油路对接端，适配直列四缸大排量摩托的单缸化油器单元，安装时两端分别卡接燃油输油管与化油器本体进油口，中间的多道环形凸筋结构是核心的密封与定位结构，每道凸筋的外径公差控制在±0.05mm范围内，既可以在橡胶油管套接时形成多道密封屏障，抵御发动机运行带来的振动拉扯，避免油路渗漏，也能在装配时提供清晰的到位反馈，方便维修人员快速判断安装深度是否符合要求。

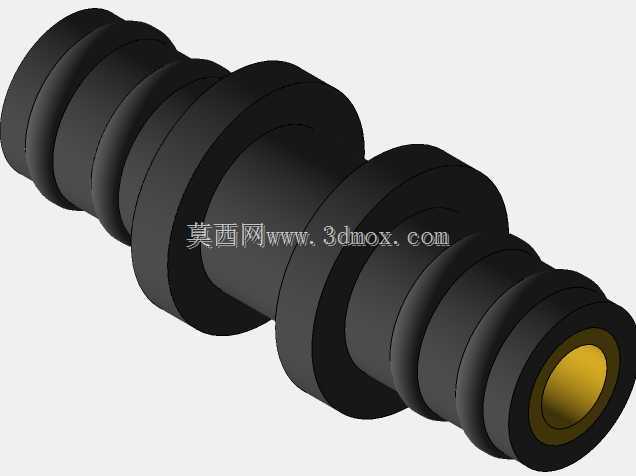

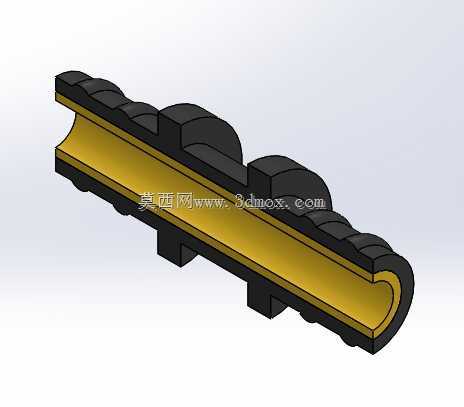

　　从设计思路层面拆解，该零件采用对称式阶梯轴结构布局，两端的套接段直径一致，可兼容同内径的燃油输送胶管，中间的大直径凸台作为轴向定位基准，装配时抵靠化油器本体的安装端面，限制接头的轴向窜动，避免发动机长期振动导致接头移位脱落。零件内部为等径直流通孔，孔壁粗糙度控制在Ra1.6以下，减少燃油流动时的沿程阻力，保证供油响应速度，能够跟随节气门开度变化快速调整供油量，匹配发动机从怠速到满负荷的全工况燃油需求。端部的金属衬环设计是该零件的细节亮点，衬环采用黄铜材质压装在接头端部，既可以增强接头端部的结构强度，避免反复拆装油管时导致端部开裂变形，也能利用黄铜的耐燃油腐蚀特性，长期接触汽油不会出现溶胀、锈蚀问题，延长零件的使用寿命。

　　从安装边界来看，该零件的整体轴向长度适配化油器进油口与车架燃油管的布置间距，最大外径处的凸台直径小于化油器周边的安装避让空间，装配后不会与周边的油门拉线、风门连杆产生运动干涉，两端的套接段长度预留了足够的油管套接余量，配合标准喉箍锁紧后可承受1.2MPa以上的燃油压力无渗漏，完全满足摩托车运行时的油路压力需求。在实际维修与改装场景中，这类接头也可通用适配同规格的其他车型化油器，只要油路通径、安装凸台尺寸匹配，即可替换使用，零件的外轮廓无尖锐棱角，所有过渡位置均采用圆角处理，避免装配时割伤橡胶油管，也减少应力集中导致的零件断裂风险。建模过程中需要重点关注各道环形凸筋的间距与外径尺寸一致性，保证密封性能的均匀性，内部通孔的同轴度公差需要控制在0.03mm以内，避免燃油流动时产生偏流影响供油精度，端部黄铜衬环的压装过盈量需要控制在合理范围，既保证衬环不脱落，也不会导致接头本体开裂。
