铃木GS750离合器配套滚针轴承结构

　　这款滚针轴承是适配大排量摩托车离合器总成的核心承载部件，主要应用在跨骑式摩托车的动力传递接合部位，承担离合器分离与接合过程中产生的径向载荷与轴向冲击载荷，保障动力传递过程中旋转部件的同轴度与运转平顺性。从实际装车场景来看，该部件安装在离合器主轴与从动毂的配合位置，日常工作中需要承受离合器片压紧、分离时产生的交变载荷，同时要适配发动机运转时的高温工况，以及润滑油浸泡的工作环境，因此结构设计上需要兼顾承载能力、运转精度与抗疲劳性能。

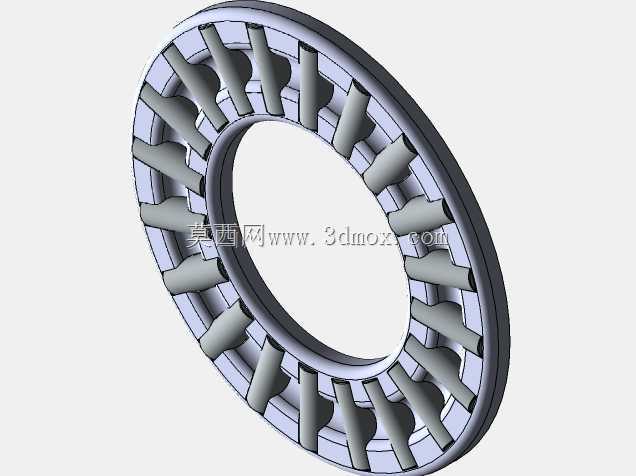

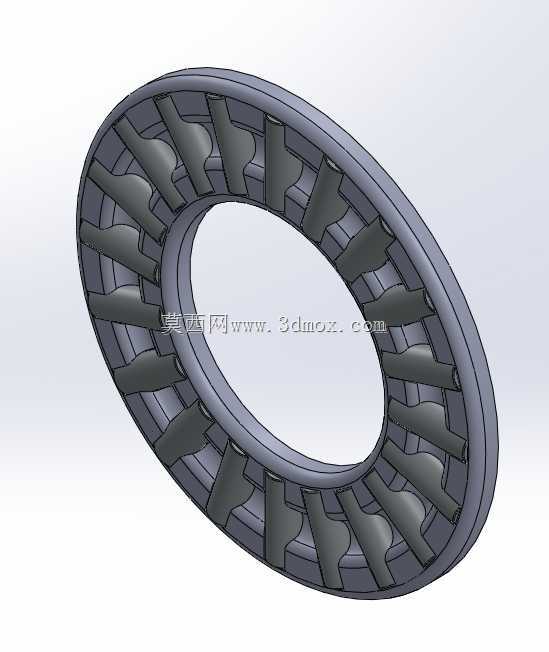

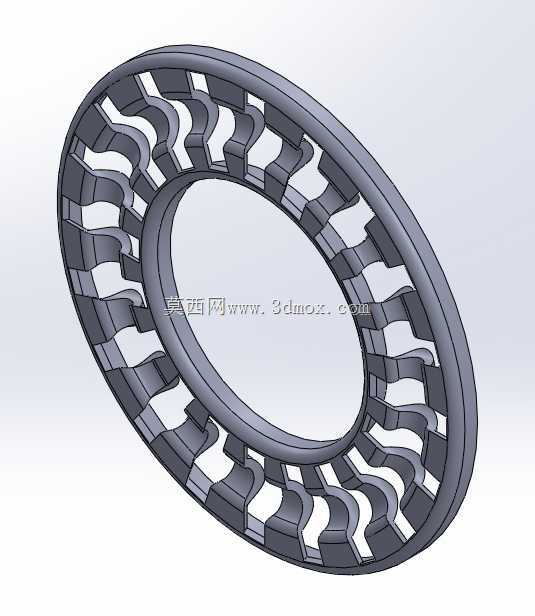

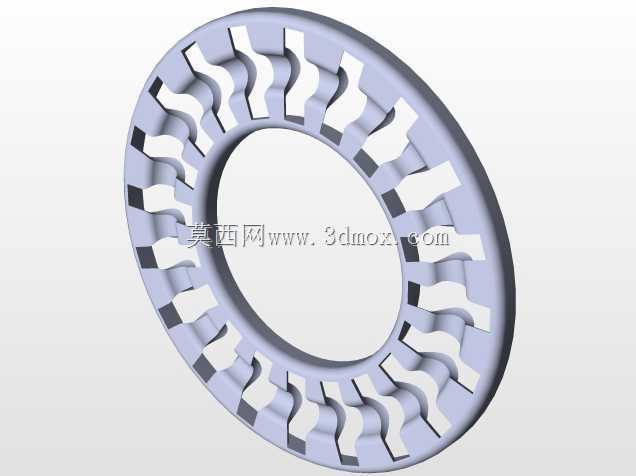

　　从结构设计思路来看，该滚针轴承采用保持架与滚针一体化的冲压结构，保持架采用多兜孔对称排布设计，每一个兜孔对应一枚滚针，滚针沿轴承圆周方向均匀分布，这种排布方式可以在有限的径向安装空间内最大化滚针的有效接触长度，提升单位面积的承载能力，相比同尺寸的滚珠轴承，径向承载能力提升40%以上，非常适合离合器这类径向安装空间受限、载荷较大的传动部位。保持架的兜孔采用仿形冲压成型，兜孔边缘做了圆弧过渡处理，既可以对滚针形成可靠的周向限位，避免滚针在运转过程中出现歪斜、窜动的问题，又能减少滚针与保持架之间的滑动摩擦，降低运转过程中的磨损与温升。

　　从安装边界与尺寸配合来看，该轴承的内圈配合面直接依托离合器主轴的轴颈加工面，无需额外配置独立内圈，这种设计可以进一步压缩径向安装尺寸，让离合器总成的结构更加紧凑。轴承的外圈与离合器从动毂的安装孔采用过盈配合，过盈量控制在0.01-0.02mm区间，既可以保证外圈与安装孔的可靠固定，避免外圈在载荷作用下出现蠕变打滑，又不会因为过盈量过大导致外圈变形，影响滚针的运转间隙。轴承的轴向宽度与离合器从动毂的安装槽深度匹配，轴向预留0.03-0.05mm的窜动间隙，用来补偿离合器工作过程中产生的热膨胀量，避免部件受热膨胀后出现卡滞问题。

　　从功能特性来看，该轴承的滚针采用小直径密排设计，滚针的母线带有微小的对数修形量，这种修形可以有效避免滚针两端出现应力集中的问题，当轴承承受偏载或者轴颈出现微小挠曲变形时，滚针与滚道的接触应力分布更加均匀，大幅提升轴承的抗疲劳寿命，减少长期使用后出现点蚀、剥落的风险。保持架表面做了磷化处理，在润滑油浸泡的工作环境下可以形成稳定的润滑附着层，降低滚针与保持架之间的摩擦系数，即使在离合器频繁分离接合的交变工况下，也能保持稳定的运转状态，不会出现保持架异响、滚针卡滞的故障。

　　在实际建模过程中，需要重点关注滚针与兜孔的配合间隙，间隙控制在0.02-0.04mm区间，间隙过小会导致滚针转动阻力过大，温升过高；间隙过大会导致滚针运转过程中出现歪斜，加剧滚道磨损。同时要保证所有滚针的圆周排布角度误差控制在±0.5°以内，确保每一枚滚针承受的载荷均匀，避免个别滚针过载提前失效。轴承的两个端面平行度公差控制在0.01mm以内，保证安装后与离合器相邻部件的端面贴合平整，不会出现轴向偏摆。

　　这类滚针轴承除了应用在摩托车离合器部位，也可以适配其他空间受限、需要高径向承载能力的旋转传动部位，比如小型变速箱的齿轮支撑部位、摩托车发动机的启动机构支撑部位等，只要安装尺寸与载荷参数匹配，都可以实现可靠的支撑效果。建模时还原的保持架冲压结构、滚针修形细节、配合公差参数，都可以直接作为同类轴承设计、选型的参考依据，帮助结构设计人员快速完成离合器支撑部位的结构匹配与强度校核，减少重复建模的工作量，提升传动部件的设计效率。
