中心冲孔加工用中心冲工具结构设计

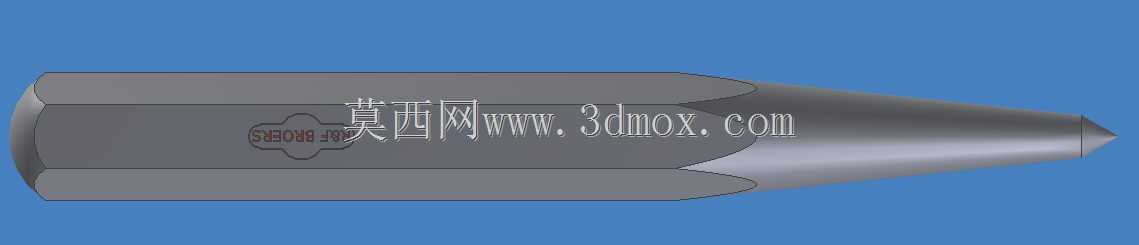

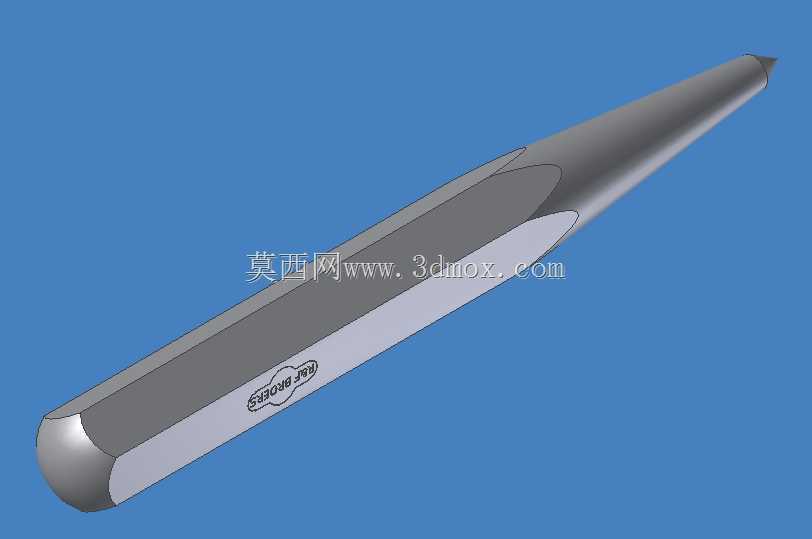

　　在常规机加工、钣金划线、钳工装配的作业场景里，中心冲是无法被替代的基础手动工具，很多新手在做钻孔定位时，往往会忽略中心冲的预冲定位步骤，直接用钻头接触工件表面，很容易出现钻头滑移、孔位偏移的问题，尤其是在圆弧面、斜面、光滑金属表面钻孔时，没有中心冲打出的定位凹坑，钻头的横刃很难稳定在预设孔位中心，轻则导致孔位超差报废工件，重则钻头崩断飞出引发安全隐患。这款中心冲的整体结构采用长杆式设计，杆身主体做了三面铣平的结构处理，并非传统的全圆柱杆身，这种设计首先解决了传统圆柱冲子在台虎钳上夹持易打滑转动的问题，三面平面可以提供稳定的夹持基准，不管是钳工手持敲击，还是需要装夹在工装夹具上做辅助定位，都能保证冲头尖端的受力方向始终垂直于工件表面，

　　不会因为夹持转动导致冲点偏移。冲头尖端采用了大锥度过渡加小角度顶尖的结构设计，靠近尖端的锥段角度较小，能够保证冲尖在接触工件时快速刺入表层金属形成清晰凹坑，后端的大锥度过渡则可以提升冲头根部的结构强度，避免频繁敲击后冲头从根部断裂，很多市售的廉价中心冲往往只做了单一锥度的尖端，要么锥度过大冲点太浅起不到定位作用，要么锥度过小根部应力集中，敲击几次就会出现崩尖、断裂的问题。杆身的尾端做了圆弧球面处理，这部分是承受手锤敲击的受力面，球面设计可以让手锤的敲击力自动对中到杆身的轴线上，哪怕敲击时锤面没有完全垂直于冲子尾端，球面的自对中特性也能把冲击力顺着杆身轴线传递到尖端，避免出现侧向分力导致冲尖划花工件表面，同时尾端的球面经过硬化处理，

　　能够承受长期敲击的冲击力，不会出现尾端墩粗、卷边的问题。杆身的圆柱段和三面铣平段的过渡位置做了光滑的圆角过渡，没有尖锐的棱角，一方面是避免钳工手持操作时划伤手掌，另一方面是减少应力集中点，防止工具在长期受力后从截面突变的位置出现断裂。从实际使用的边界尺寸来看，这款中心冲的杆身直径适配常规钳工的握持尺寸，长度设计兼顾了深腔位置的冲孔需求和手持操作的稳定性，不会因为杆身过长导致敲击时出现杆身弯曲、冲尖晃动的问题，也不会因为长度过短无法伸入工件的凹陷位置完成定位冲孔。在实际的装配作业场景中，除了钻孔前的定位打样冲，这款中心冲还可以用来完成小部件的拆卸顶出、钣金件的轻微整形、划线交点的标记强化等工作，比如在拆卸过盈配合的小型销钉时，可以用冲子的尖端顶住销钉端面，敲击尾端将销钉顶出，三面铣平的杆身可以方便用扳手辅助夹持，防止顶出过程中冲子打滑划伤销钉或者工件表面。设计过程中，杆身的平直度是核心控制指标，整个杆身的圆柱度和直线度公差控制在合理范围内，保证敲击时冲击力的传递没有偏载，冲尖的位置和杆身轴线的同轴度也做了严格控制，避免冲尖偏心导致打出的定位凹坑偏离预设位置。很多钳工师傅在使用中心冲时，会根据不同的工件材质调整敲击的力度，这款中心冲的整体材质选用了适合的合金工具钢，整体热处理后的硬度兼顾了表面耐磨性和芯部韧性，冲尖部分硬度较高能够保持锋利，杆身芯部韧性足够不会因为敲击出现脆断，尾端的硬度稍低于冲尖，避免长期敲击后锤面和冲子尾端都出现崩屑的问题。

　　杆身上的标识区域做了凹陷式的标识设计，不会因为长期的手持摩擦、敲击磕碰导致标识磨损消失，方便车间工具管理时的辨识，不会和其他同直径的冲子、顶杆混淆。在划线作业的流程里，完成划线后所有的尺寸交点都需要用中心冲打出浅凹坑，一方面是避免划线被擦除后找不到加工基准，另一方面是为后续的钻孔、铣削加工提供明确的对刀位置，这款中心冲的尖端尺寸设计合理，打出的凹坑大小刚好适配常规小直径钻头的横刃定位需求，不会因为凹坑过大导致后续钻孔的位置出现偏差，也不会因为凹坑太浅起不到定位作用。针对不同的加工场景，这款中心冲可以配合不同的夹持工装使用，比如在批量工件的定位冲孔作业中，可以把冲子装夹在定制的钻模套里，依靠钻模套的导向保证冲点位置的一致性，三面铣平的杆身可以和钻模套上的紧定螺钉配合，防止冲子在套内转动，保证冲尖始终对准预设位置。和常见的自动中心冲相比，这款敲击式中心冲的结构更加简单可靠，没有内部的弹簧、冲击块等易损结构，适合在车间的恶劣环境下长期使用，不需要定期维护内部结构，哪怕沾了切削液、铁屑也不会影响正常使用，非常适合生产现场的高频次作业需求。
