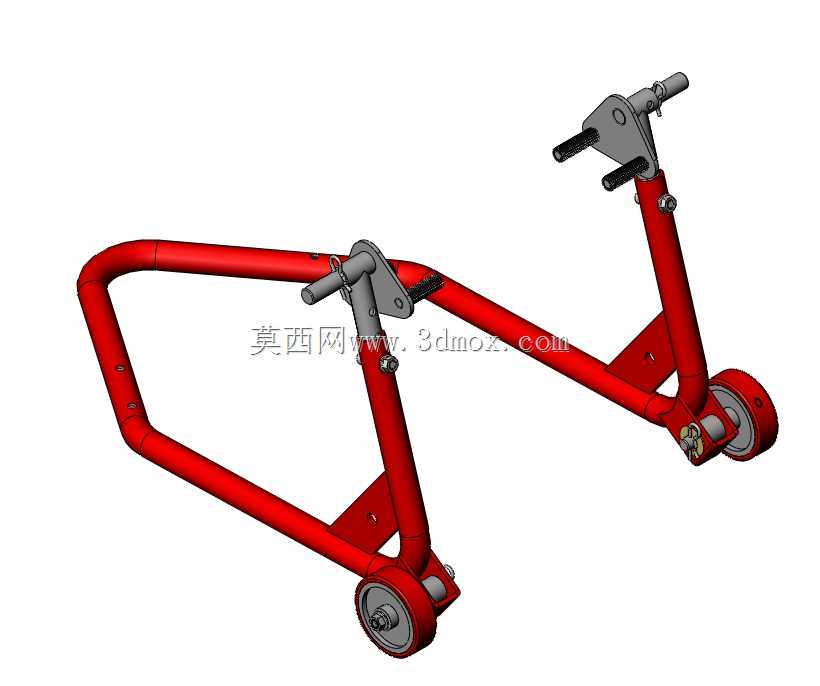

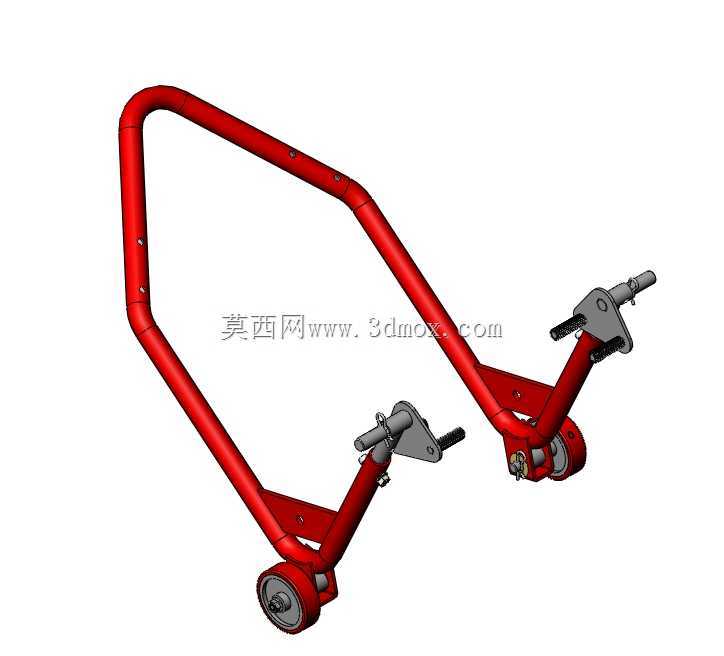

可调节摩托车车轮围场前后支架结构

　　在摩托车改装、维修以及赛事围场的日常作业场景中，车轮支撑类工装是高频使用的辅助器具，这类器具的适配性、操作便捷性直接影响作业效率。这款可调节支架主要针对摩托车前后轮的独立支撑需求设计，可覆盖15至19英寸直径的常规摩托车车轮，适配街车、复古改装车等多数市售车型的轮组尺寸，解决了传统固定尺寸支架适配范围窄、不同轮径需更换对应工装的痛点。从实际使用场景来看，该支架可在车辆拆解轮组、调校刹车系统、更换轮胎、长时间静置存放时使用，通过支架的支撑结构将车轮抬离地面，避免轮胎长期单点受力产生形变，同时为维修作业留出充足的操作空间，无需额外搭配千斤顶类举升设备，单人即可完成支架的安装与固定操作。

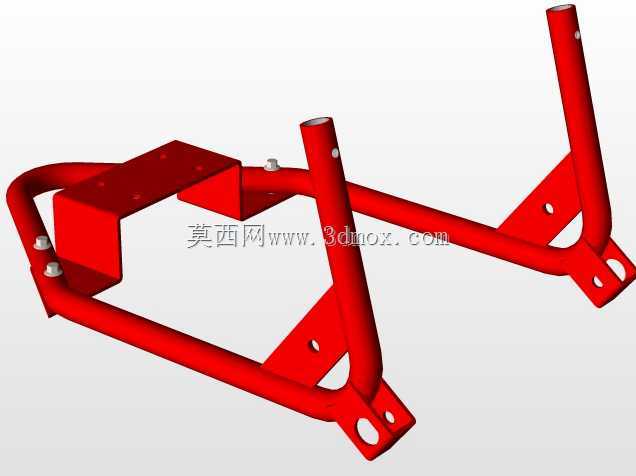

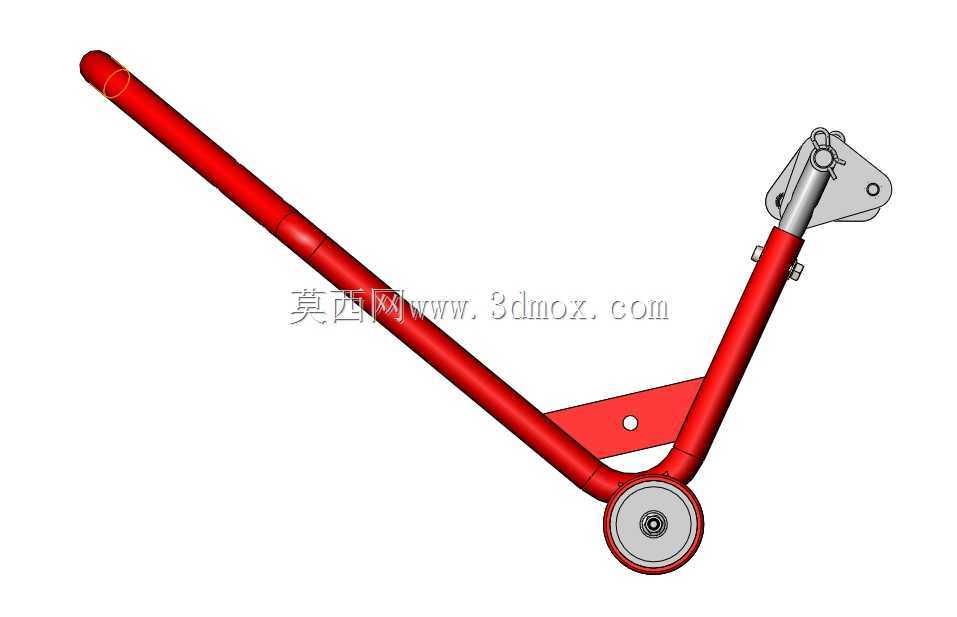

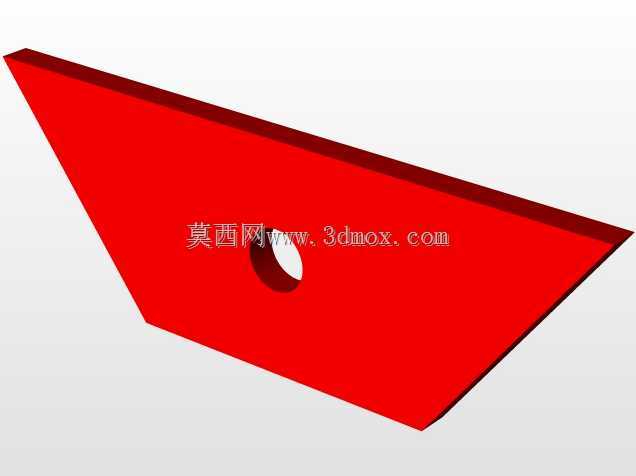

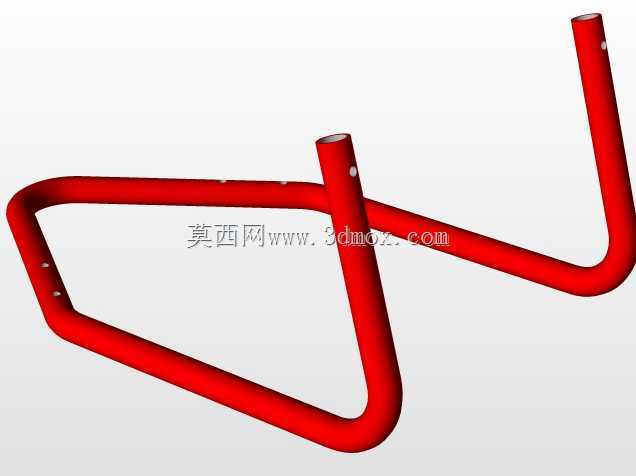

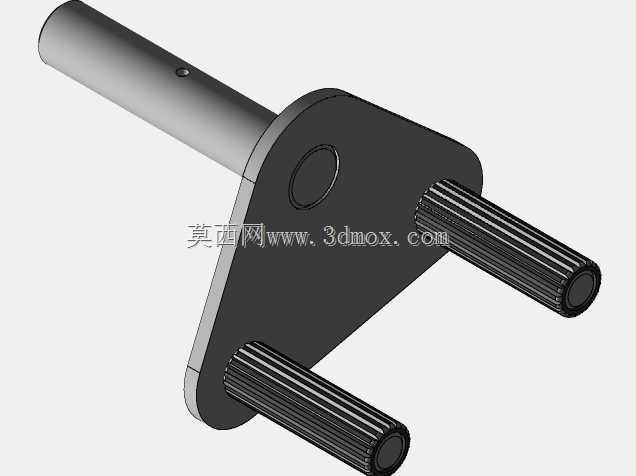

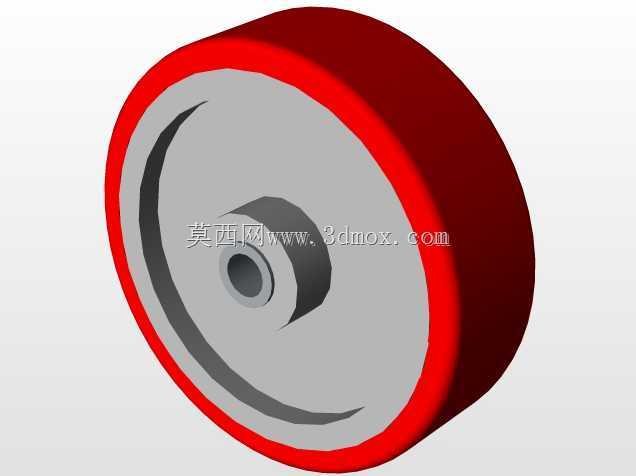

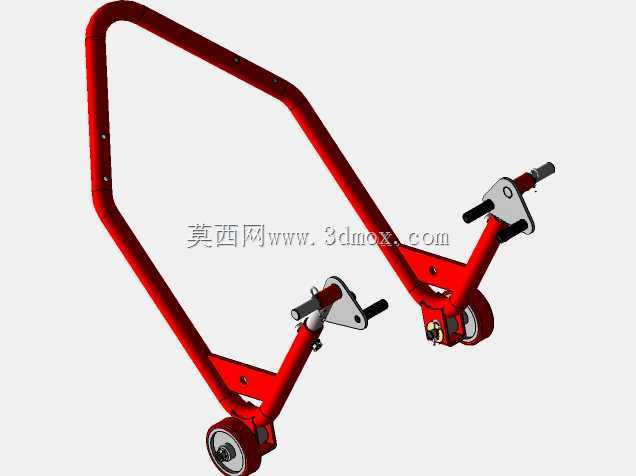

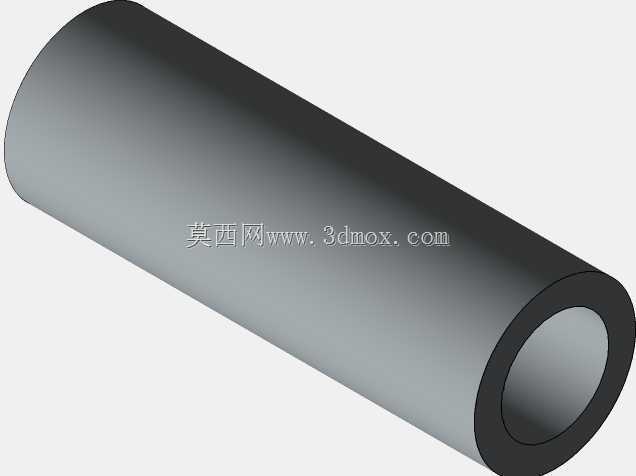

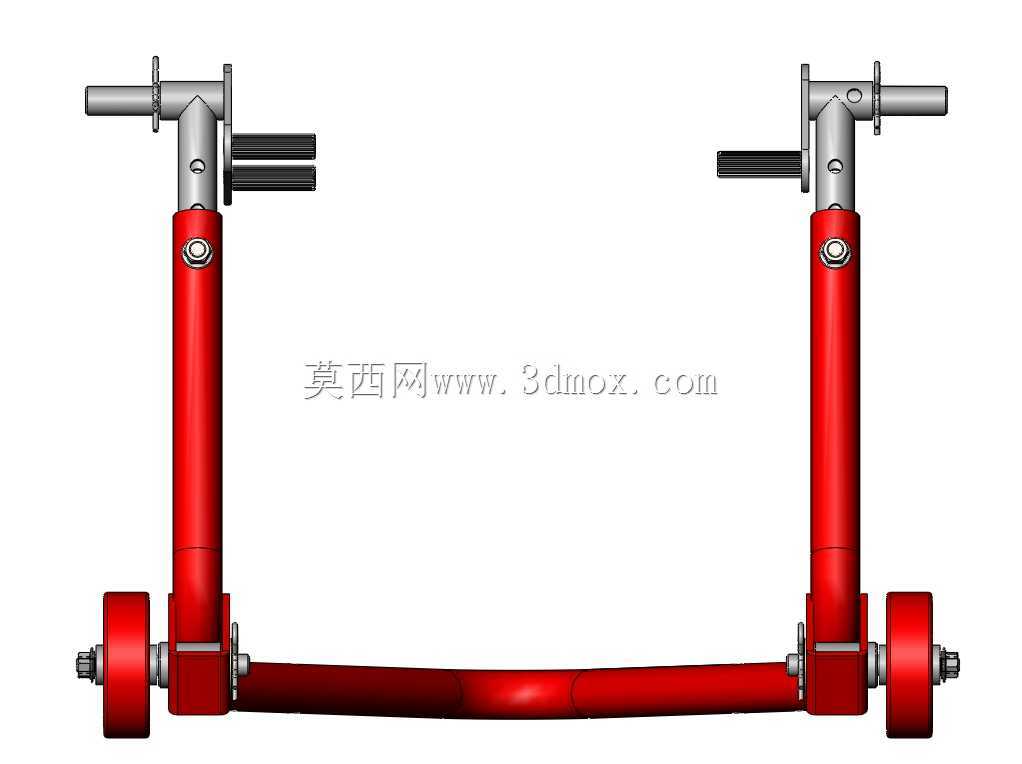

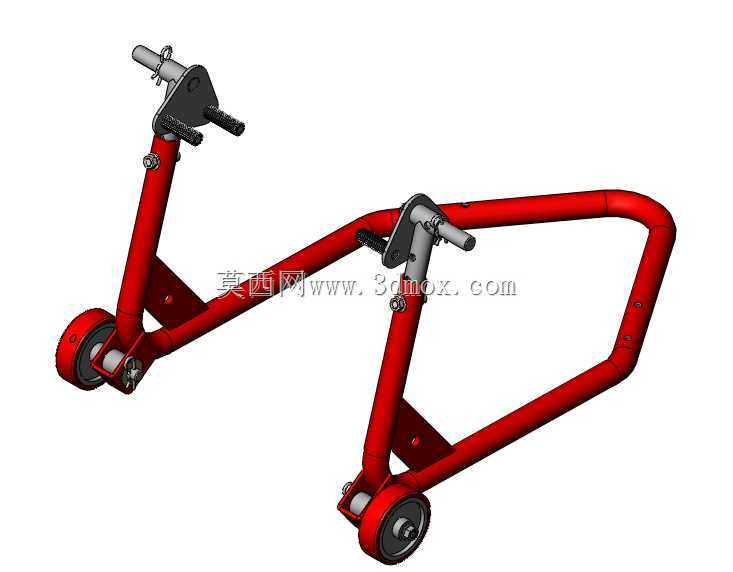

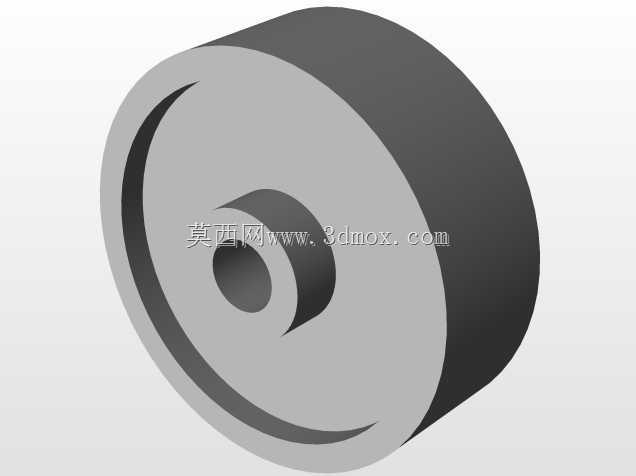

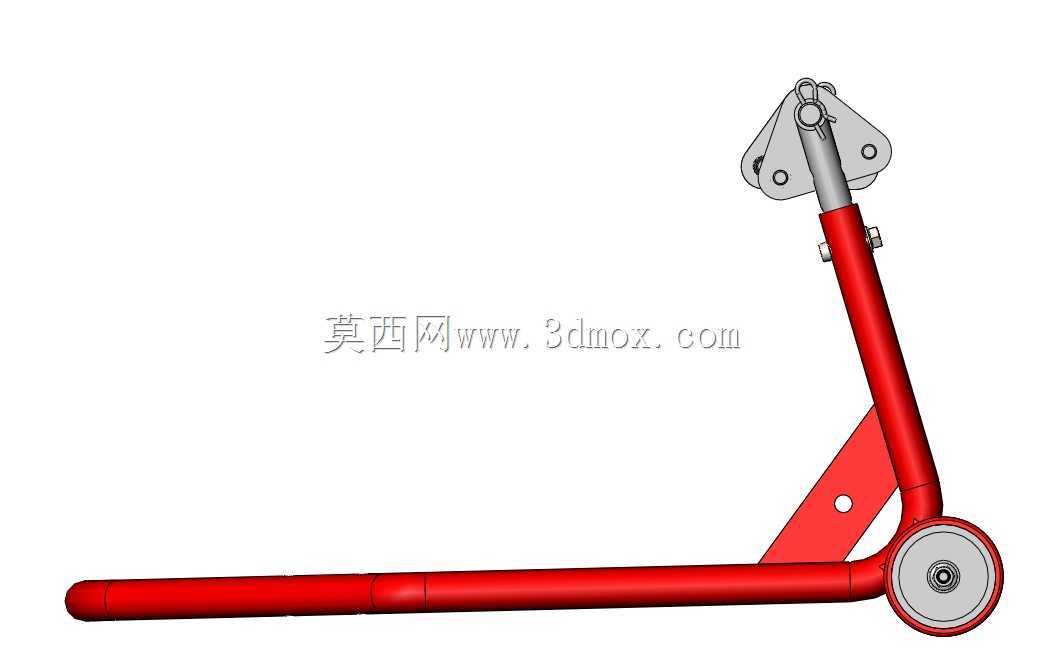

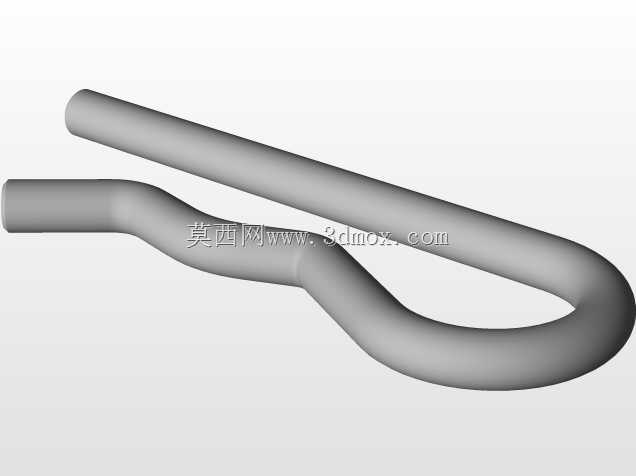

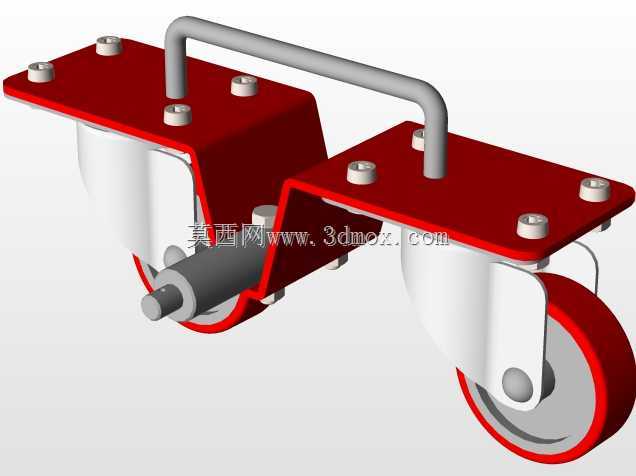

　　结构设计上，主体承载框架采用3/4英寸规格的金属管材弯折焊接成型，管材的选型兼顾了结构强度与整体重量控制，框架的三角形受力布局可将轮组的载荷均匀分散到各个管段，避免局部应力集中导致的结构变形。支架的轮组固定端设置了可调节的卡位结构，通过快拆式锁止销实现卡位位置的无级调整，调整行程完全覆盖15-19英寸轮径的安装边界，卡位处的接触件采用圆弧过渡设计，避免与轮轴、轮毂表面产生硬接触刮伤漆面或加工面。支架底部配置了两个带轴承的万向脚轮，在完成车辆支撑后可轻松推动车辆移位，适配围场内狭小空间的转运需求，脚轮的轮面采用硬质耐磨材质，在水泥、环氧地坪等常见场地表面滚动时不会产生明显压痕，同时具备足够的承载能力，避免长期重载下出现轮体变形。

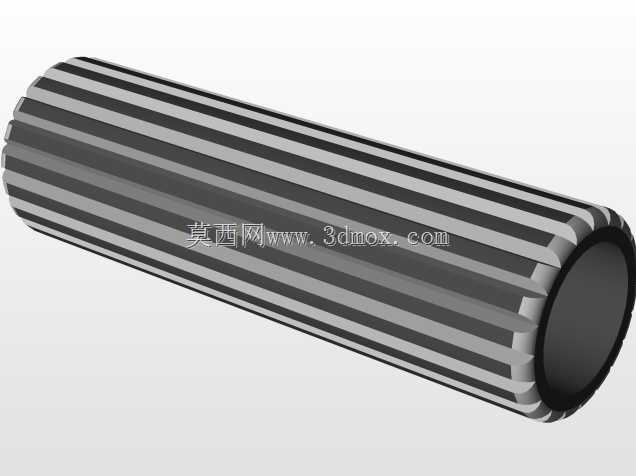

　　设计过程中优先考虑了操作的便捷性，支架的握持端设置了防滑橡胶握把，操作人员可通过握把施加推力完成支架与轮组的对位，锁止结构的操作力经过调校，无需借助额外工具即可手动完成锁止与释放，锁止后具备足够的夹紧力，避免车辆移位过程中支架与轮组脱开。整体框架的焊接处均做了打磨处理，去除焊渣与尖锐边角，避免操作过程中划伤操作人员或车辆表面，框架表面采用喷塑处理，具备基础的防油污、防锈蚀能力，适配维修车间多油污、易潮湿的使用环境。

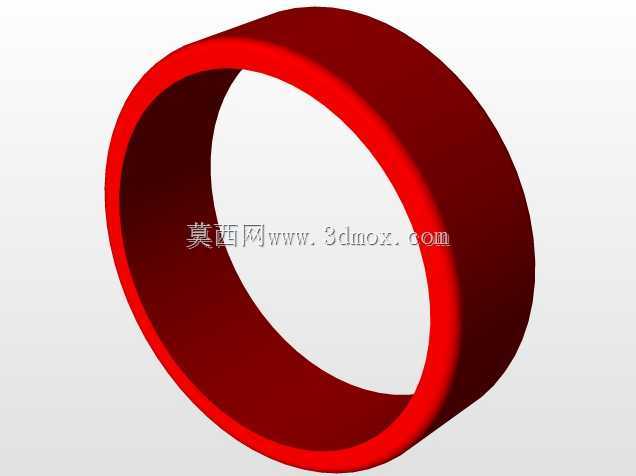

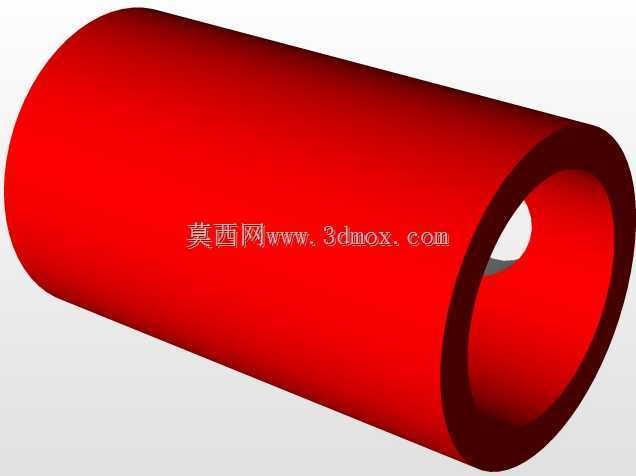

　　从安装边界来看，该支架的卡位开口尺寸可适配直径20mm至35mm的轮轴规格，覆盖绝大多数摩托车前后轮轴的直径范围，支架的最低支撑高度可满足小尺寸轮组的抬升需求，最高支撑位置下轮组离地间隙可达120mm，足够容纳轮胎拆卸、刹车卡钳拆解等作业所需的操作空间。框架的整体宽度控制在600mm以内，在支撑车辆时不会超出车身宽度过多，避免占用过多的通道空间，同时在存放时可多个支架堆叠放置，减少仓储空间的占用。针对复古改装车型如GS750这类caferacer风格车型的轮组参数，该支架的调节区间可完全适配，同时也可通过更换卡位衬套的方式拓展适配范围，满足特殊定制轮组的支撑需求，结构本身的模块化设计也为后续的功能拓展预留了安装位，可根据使用需求加装挡泥板支撑、链条清洁辅助架等附加配件，无需对主体框架进行二次焊接加工。

　　在实际受力验证层面，主体管材的壁厚选型经过载荷校核，在承受单轮300kg的静载荷下，框架的最大变形量控制在1mm以内，完全满足常规摩托车单轮支撑的载荷要求，不会出现框架弯折、开焊等失效问题。脚轮的连接轴采用贯穿式焊接结构，与主体框架的连接强度经过强化，在承受冲击载荷时不会出现脚轮脱落的问题，适配围场内短距离快速移位的使用场景。整体结构没有复杂的传动部件，日常维护仅需定期对脚轮轴承、锁止销轴加注润滑脂即可，故障率极低，适合高频次的日常作业使用。
