拉脱维亚红白斜纹道路导向警示标识

　　在道路交通设施的布设场景里，这类斜纹导向标识是道路线形诱导体系里的核心构件，主要设置在急弯、匝道出入口、道路施工围挡端头、临崖临水路段的视线诱导位置，用来给通行车辆传递明确的线形走向提示，避免驾驶员因视线判断偏差冲出行驶路径。不同于普通的禁令、指示类标志，这类导向标识不需要驾驶员识别文字或抽象符号，靠高对比度的红白斜纹图案，就能在低能见度、夜间车灯照射、雨雾天气等复杂视线条件下，快速传递路径偏移方向的提示，人眼对这类大角度斜向条纹的运动感知敏感度远高于平面色块，哪怕是快速行驶的车辆，驾驶员也能在较远的距离捕捉到标识的导向信息。

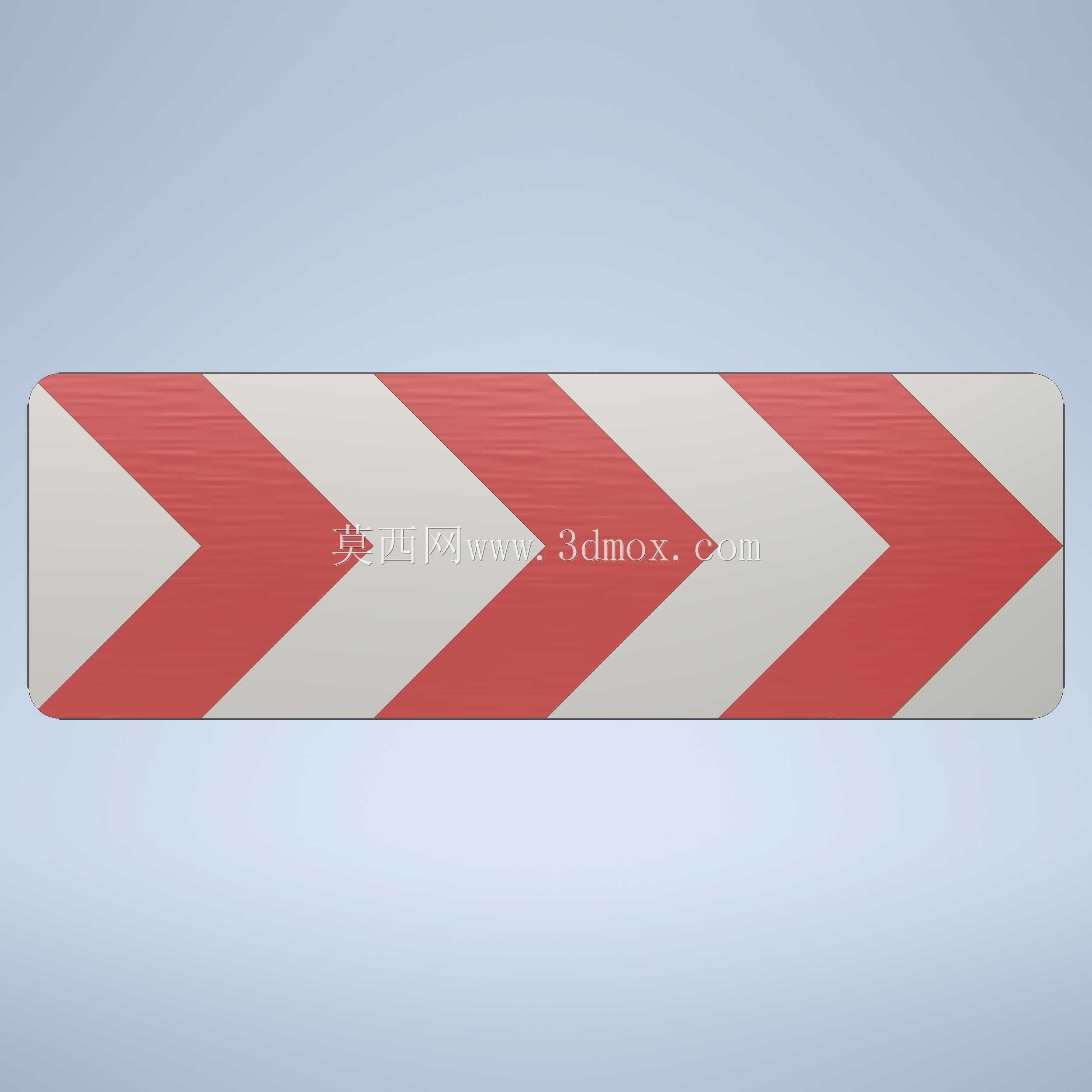

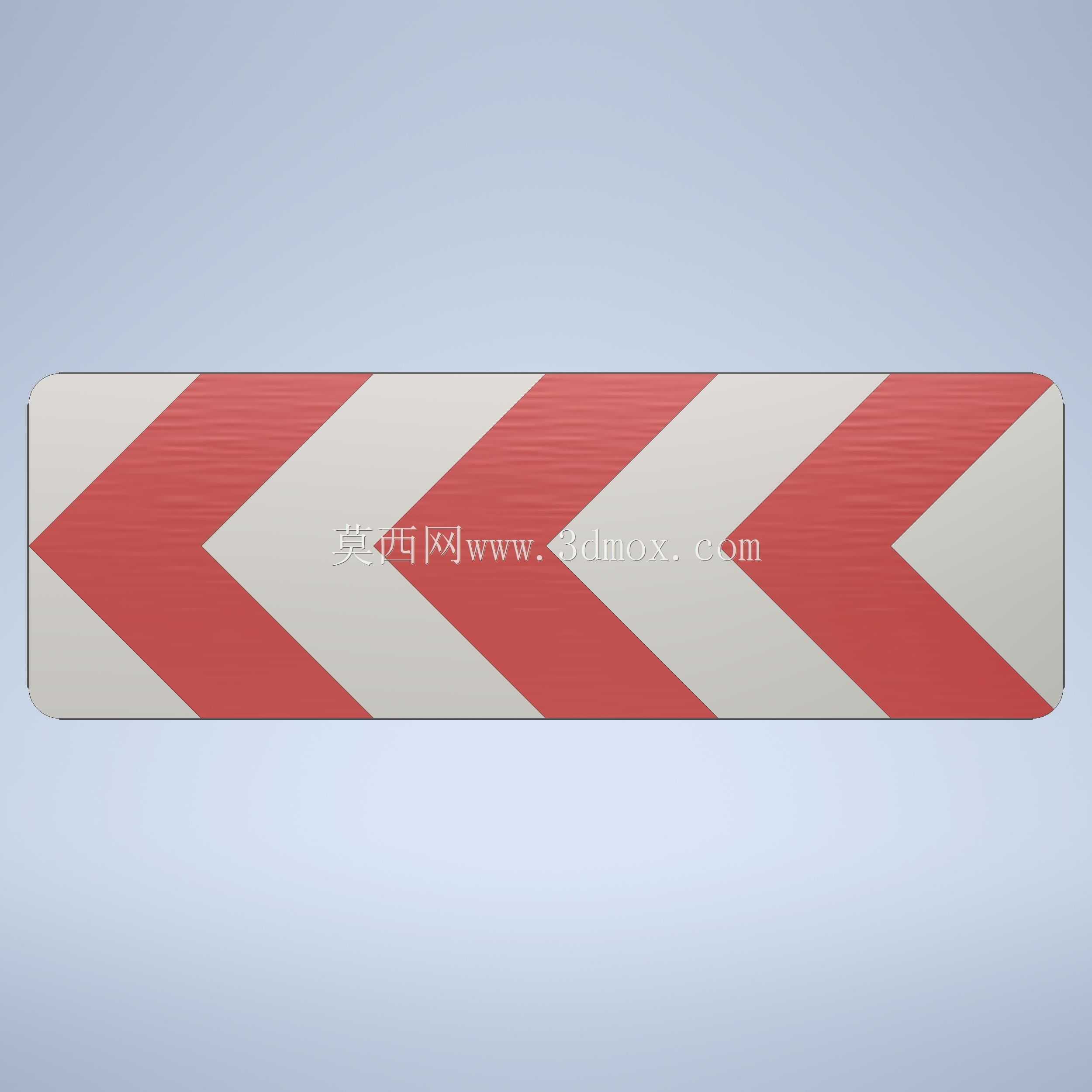

　　从结构设计的角度看，这款标识采用长条形圆角矩形的外轮廓，边角做圆弧过渡处理，一方面是避免尖锐边角在安装、运维过程中划伤作业人员，另一方面也能降低强风环境下的边角风阻，减少标识板受到的风载扭矩，提升长期户外使用的结构稳定性。标识表面的斜纹采用等宽度的人字形（也就是箭头形）排布，红白两色的色带宽度完全一致，斜向角度统一为45度，这种角度的选择是经过大量交通工程验证的：向左倾斜的斜纹对应左侧绕行导向，向右倾斜对应右侧绕行，双向人字形则对应两侧均可通行的线形诱导，不会让驾驶员产生方向误判。标识的基板采用常用的交通标志铝板材质，表面贴工程级反光膜，反光膜的逆反射系数满足户外道路使用的要求，在夜间车辆前照灯照射下，能将光线沿入射方向反射回驾驶员视野，不需要额外供电就能实现远距离可视。

　　做三维建模的时候，首先要还原标识板的整体厚度，常规这类道路标识的基板厚度在1.5mm到3mm之间，根据板面长度调整，过长的板面还需要在背面加装加强筋来避免板面翘曲，不过这款标识属于中小型诱导标识，整体长度在1200mm左右，宽度在300mm上下，不需要额外加装背筋，单块铝板折弯成型就能满足刚度要求。建模时要注意表面反光膜的纹理表现，真实的工程级反光膜表面有细微的棱镜结构纹理，不是完全光滑的平面，渲染的时候要给材质添加细微的凹凸质感，同时还原红白两色的标准色值：红色为交通警示红，白色为哑光纯白，避免颜色偏差导致标识辨识度下降。标识的安装边界需要提前预留，通常这类标识采用背面抱箍安装的方式，和立柱连接的位置在标识板背面上下各设置两个安装孔位，孔位距离板边的距离不小于50mm，避免安装时板边开裂，安装立柱一般采用直径76mm或者89mm的热镀锌钢管，立柱埋深根据当地的风荷载、土壤冻深确定，建模时可以预留出安装接口的位置，方便后续做整体道路场景的装配。

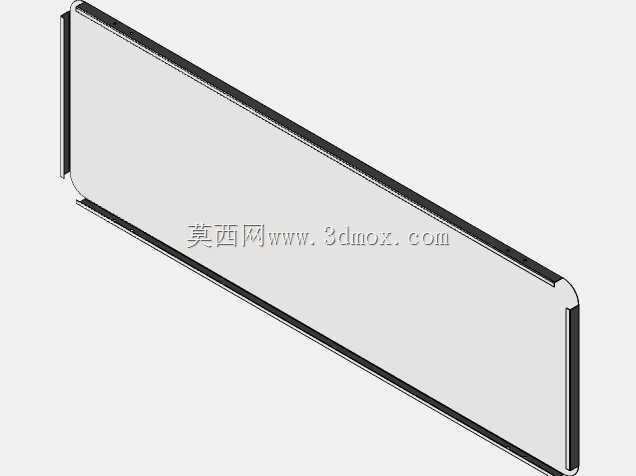

　　从实际使用的功能特性来看，这类标识的可视距离要求在100米以上，所以表面的图案不能有任何变形，斜纹的对齐精度要控制在1mm以内，避免出现条纹错位导致的导向歧义。很多新手建模的时候容易忽略标识板边缘的包边处理，真实的交通标识板边缘会做折边处理，折边宽度大概15mm，朝向背面弯折，既可以提升板面的整体刚度，也能避免铝板的锋利毛边外露，这个细节在三维模型里还原出来，能大幅提升模型的真实感，也符合实际加工的工艺要求。另外，标识的表面不能有任何凸起的构件，所有的固定铆钉都要做沉头处理，保证反光膜粘贴的平面度，避免凸起位置造成反光不均匀，影响夜间的识别效果。

　　在不同的应用场景里，这类标识的安装高度也有明确的要求：设置在道路侧边的诱导标识，安装后标识板的下边缘距离路面高度不低于1.5m，避免被路边的植被、积雪遮挡；设置在施工围挡上的临时标识，下边缘距离地面高度不低于1m，保证小型车辆驾驶员的视线高度能覆盖到标识区域。建模的时候如果要做场景适配，可以根据安装位置的不同调整安装支架的结构，路侧安装用单立柱或者双立柱支架，围挡上安装用L型角码直接固定，不同的安装方式对应的连接结构都要在模型里做出对应的配合特征，不能只做一个孤立的板面模型，要考虑实际工程装配的逻辑。

　　还有一个容易被忽略的设计细节，就是标识板的圆角半径，这类长条形标识的圆角半径一般取20mm到30mm，和板面的宽度成比例，过小的圆角会导致应力集中，在大风或者外力碰撞的时候容易从边角开裂，过大的圆角则会压缩有效图案的显示区域，影响标识的可视面积。斜纹的排布要从标识板的中心向两侧对称展开，保证中心位置的人字形尖端正对来车方向，让驾驶员在正前方观察的时候，能第一时间识别到导向的方向，不会因为图案偏移产生方向误判。做材质渲染的时候，要注意反光膜的逆反射特性，在普通光照下是哑光的材质表现，在有直射点光源的角度下会呈现出明显的反光效果，这种材质特性要在渲染参数里做对应的调整，才能还原真实道路标识的视觉效果。
