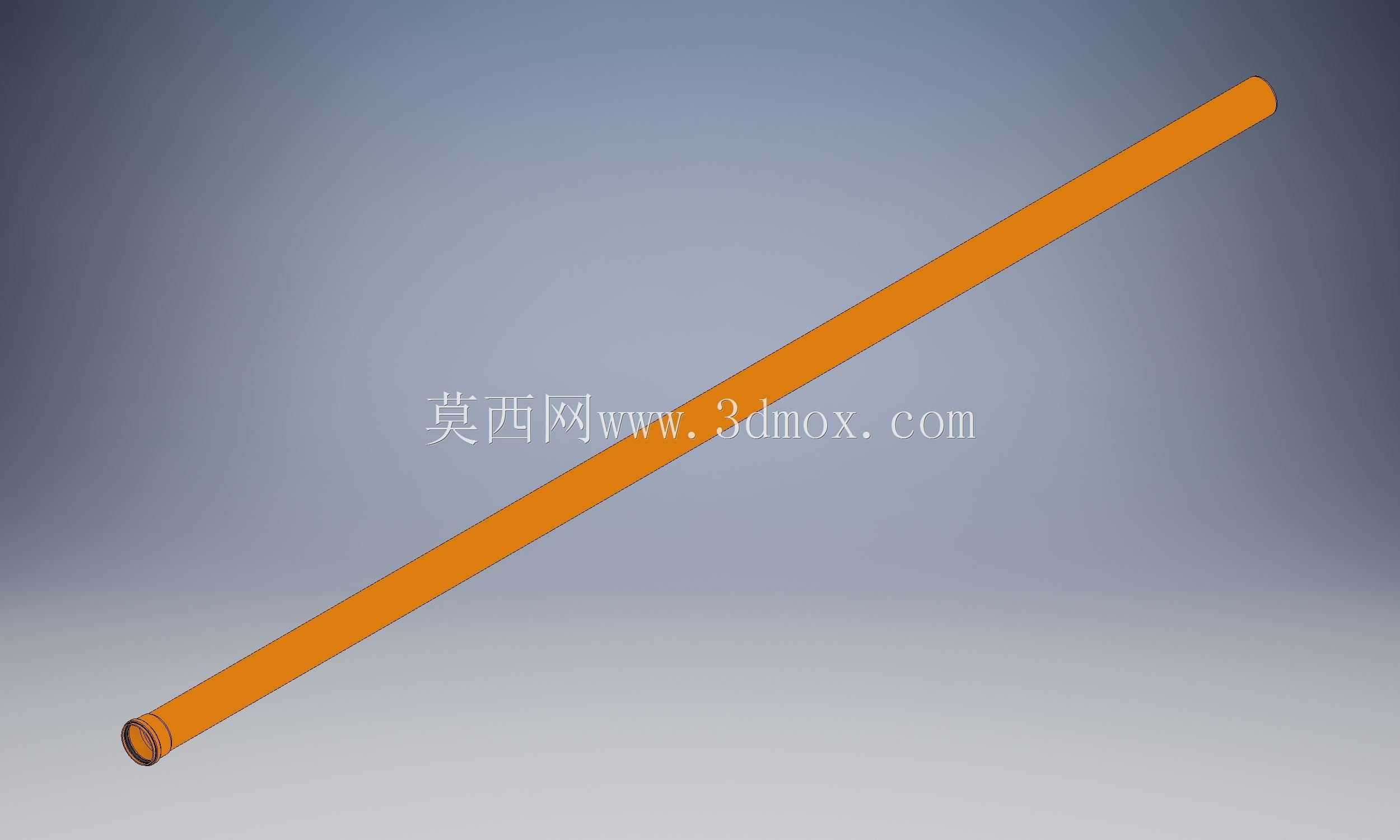

聚氯乙烯材质DN110规格4米长排水用KG管道

　　在民用建筑排水、市政支线排污、工业厂区雨污分流管网的实际布设场景中，这类公称通径110mm、有效长度4000mm的KG聚氯乙烯管道是应用占比极高的基础管材。日常做管网三维排布设计时，首先要明确这类管材的实际功能边界：它主要承担无强腐蚀属性的生活污水、屋面雨水、厂区轻度生产废水的重力流输送任务，内壁做了光滑减阻设计，长期使用的结垢概率远低于传统铸铁管材，重量仅为同规格铸铁管的六分之一左右，现场搬运、接驳的人工成本能降低四成以上。做结构建模时不能只画光杆圆柱，要注意管材一端的扩口承插结构——这是现场安装的核心配合边界，承口的内径公差要控制在0.3mm以内，配套的橡胶密封圈槽深度要预留2.5mm的压缩量，保证接驳后在0.

　　05MPa的闭水试验压力下无渗漏。很多新手建模时容易忽略管材的壁厚设计，这类DN110规格的排污用聚氯乙烯管，标准壁厚是3.2mm，环刚度要达到4kN/㎡，才能满足埋地布设时覆盖1.5米回填土的承重要求，不会被路面传递的荷载压变形。从安装边界来看，单根4米的长度是综合了运输限高、现场吊装能力、管网坡度调节需求确定的：民用建筑立管布设时，每层楼的层高普遍在2.8-3.3米，4米长的管材可以在两层楼板之间设置一个接驳点，减少接口渗漏的风险；室外埋地布设时，4米的段长可以配合0.003的标准排水坡度，每段管的首尾高差控制在12mm，刚好满足重力流自净流速的要求，不会出现管内淤积堵塞的问题。做管网整体装配时，还要考虑管材的线性膨胀系数，

　　聚氯乙烯材质的线膨胀系数是钢材的7倍左右，所以每间隔4根管材也就是16米的位置，要设置一个伸缩节，抵消夏季高温、冬季低温带来的管材长度形变，避免长期使用后接口被拉脱。这类管材的外观做了统一的橙色标识，是排污类管材的专用识别色，避免施工时和给水用的蓝色、白色管材混装，造成管网错接的问题。建模时还要注意管材端部的倒角设计，插口端做了15度的导入倒角，长度大概5mm，现场安装时可以更顺畅地插入承口，不会刮伤配套的橡胶密封圈，保证密封性能。在实际项目选型时，这类管材的适配场景很广：老旧小区排水改造时，因为重量轻，不需要大型吊装设备，人工就能完成楼道内的立管更换；农村污水治理项目中，4米的段长可以适配乡村狭窄道路的运输条件，

　　不需要截断管材就能运到施工现场；工业厂区的临时排污管线布设时，聚氯乙烯材质的抗冲击性能可以满足临时布设的磕碰要求，项目结束后还能拆卸重复利用，降低临时设施的投入成本。做三维建模时，要把承口的加强筋结构做出来，承口外壁有三道环形加强筋，宽度8mm、高度2mm，用来提升承口部位的结构强度，避免安装时敲击受力导致承口开裂。很多设计人员做管网模型时只画管材的主体圆柱，忽略这些细节结构，导出的工程图到现场施工时，经常会出现预留的安装空间不足、承口和周边管线碰撞的问题，比如在管井内布设时，承口部位的外径比管材主体大12mm，如果建模时没考虑这个尺寸，管井的净宽预留不足，现场就无法完成安装。另外，这类管材的连接方式是柔性承插连接，不需要粘接或者焊接，安装时只需要在橡胶圈上涂抹润滑脂，将插口对准承口插入到标记线位置即可，安装效率比传统管材高两倍以上，对施工人员的技能要求也更低，适合大规模管网项目的快速铺设。从长期使用的性能来看，聚氯乙烯材质的耐老化性能可以满足50年的设计使用周期，埋地布设时不会被土壤中的微生物腐蚀，也不会出现传统铸铁管的锈蚀结垢问题，管内的水流阻力长期保持稳定，不会因为使用年限增加出现排水能力下降的问题。做管网水力计算时，这类光滑内壁的管材粗糙系数取0.009，比铸铁管的0.013低很多，相同管径下的排水能力可以提升30%左右，所以在同等排水流量要求下，选用这类聚氯乙烯管可以适当降低坡度要求，减少土方开挖的工程量。
