多链轮组合皮带链条联动传动结构

　　这套带齿轮联动的皮带链条组合传动结构，在轻工输送、小型动力传输场景里的适配性很强，比如小型物料分拣线的动力分路、非标自动化设备的多工位同步驱动，都能见到这类结构的实际应用。很多做小型设备的工程师在做动力分流设计时，经常会遇到单电机要驱动多个不同转速、不同转向工位的需求，纯齿轮传动对安装中心距的限制太死，同步带传动又没法在长距离、多拐点的传动路径里保持足够的传动扭矩，这套结构刚好把链传动和皮带传动的优势结合到了一起。

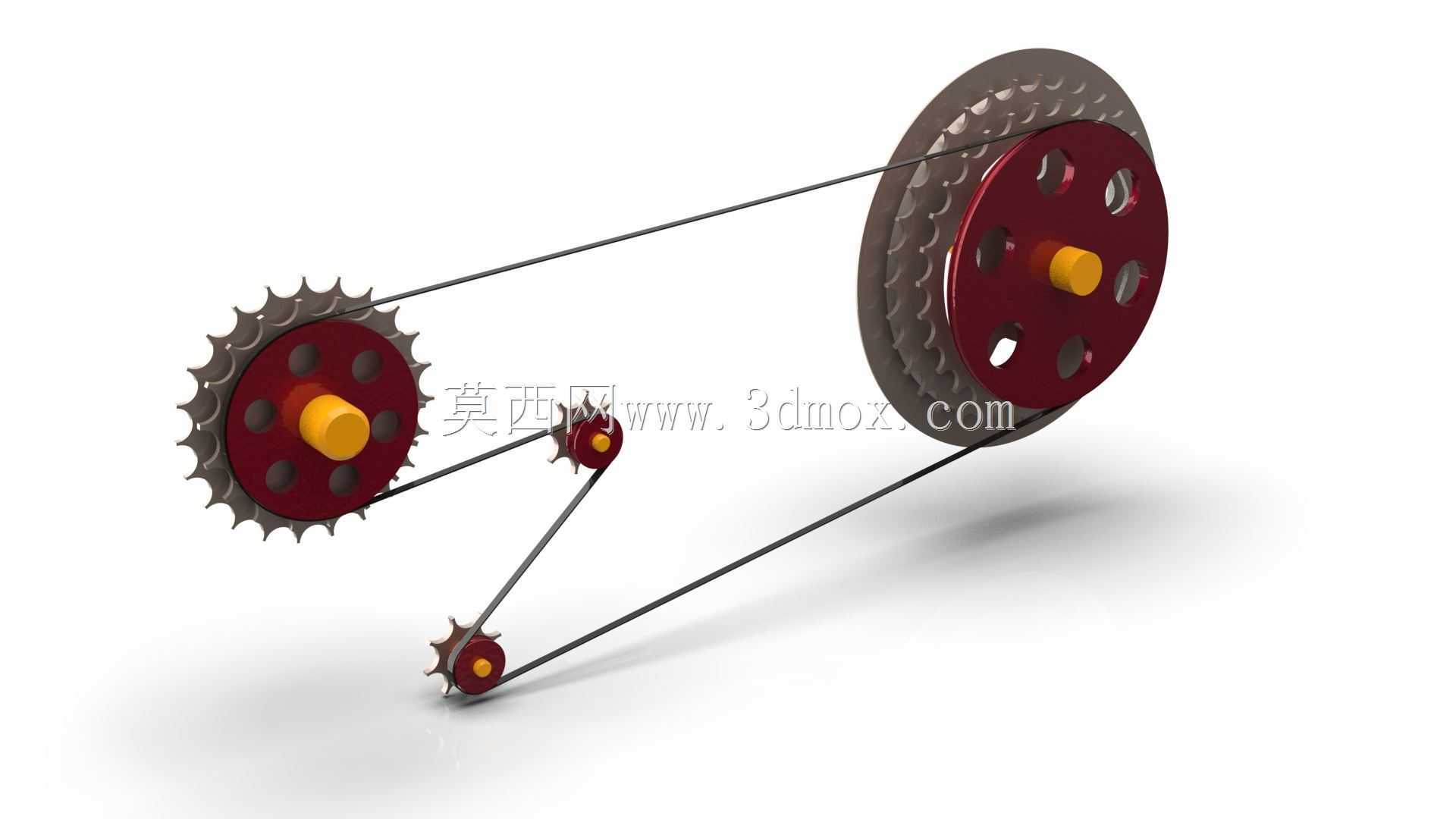

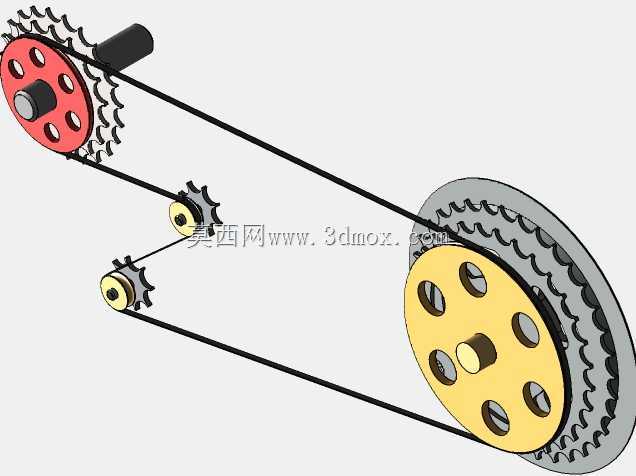

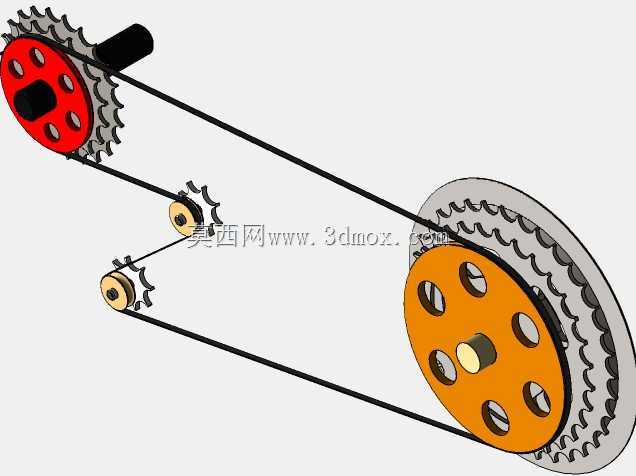

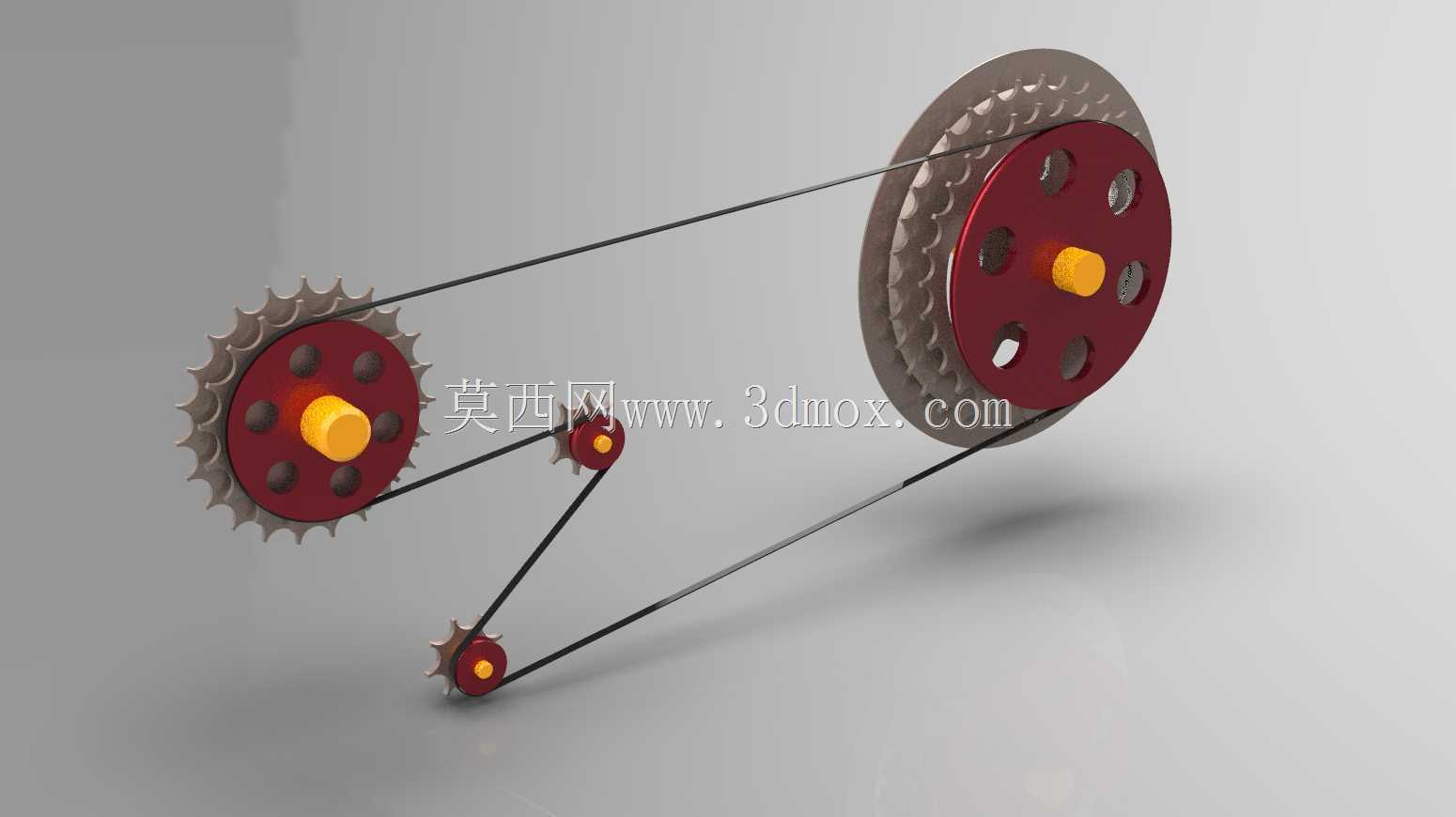

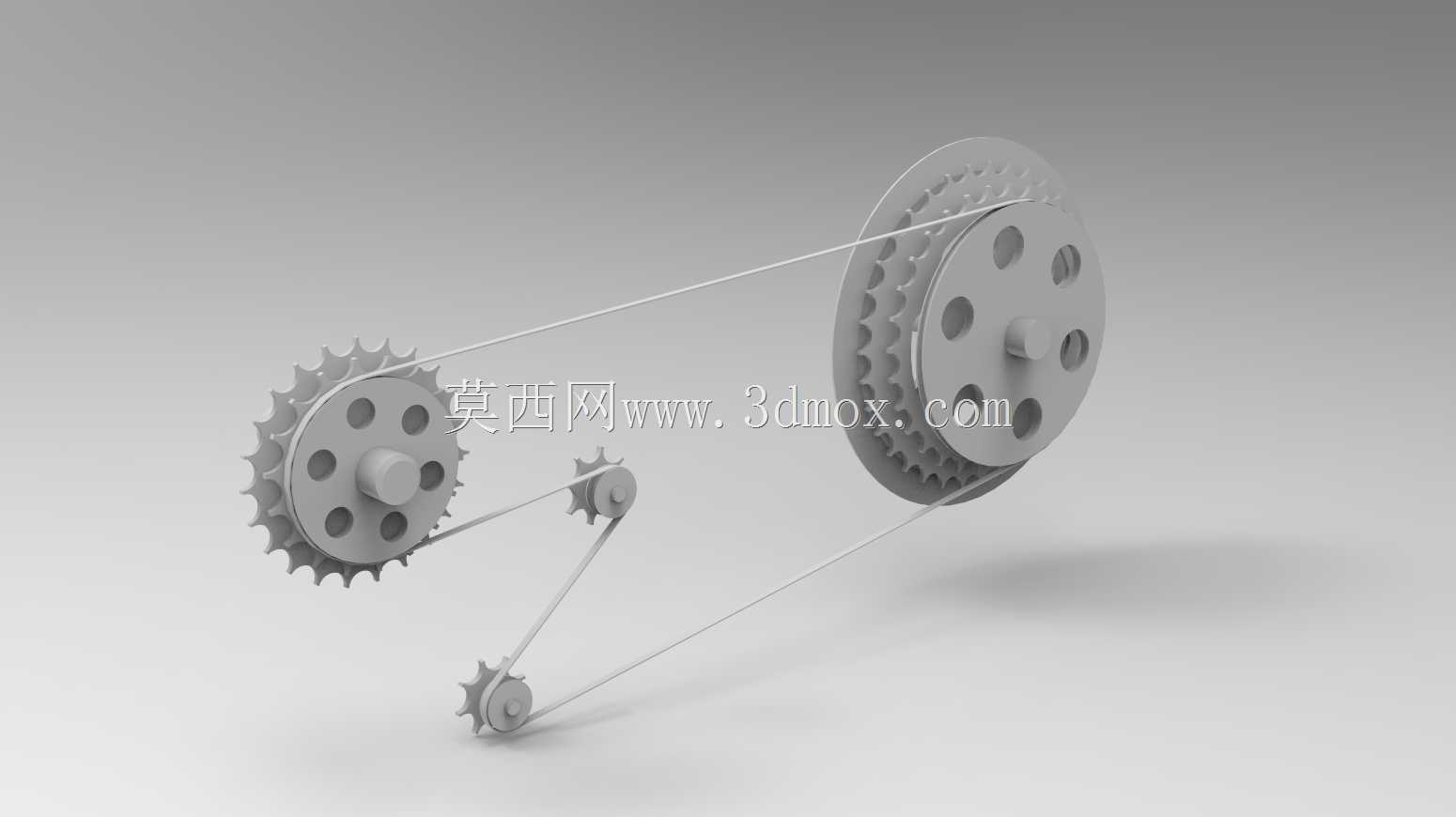

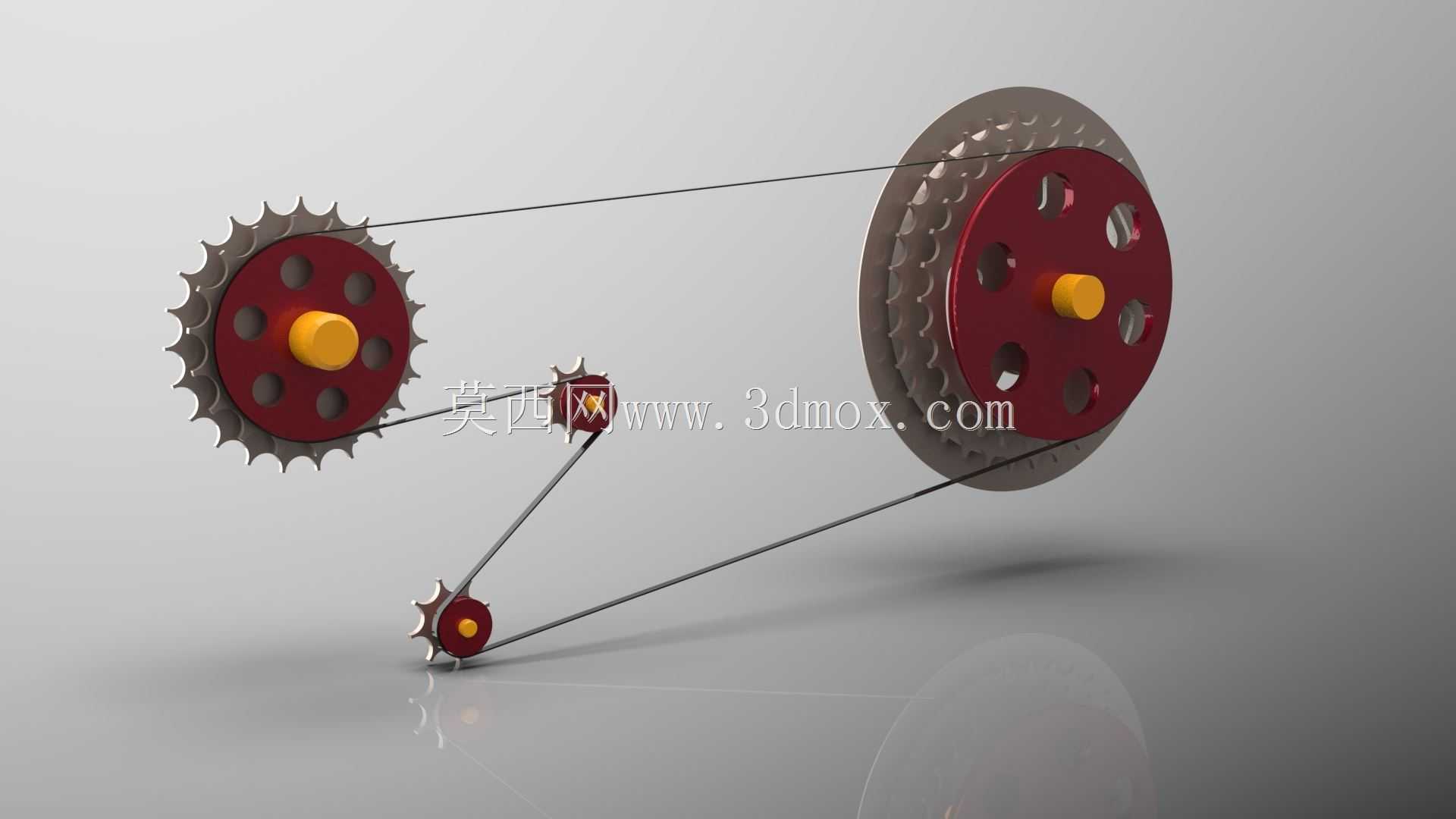

　　从实际功能上看，这套结构用不同节圆直径的链轮做转速匹配，大直径的主链轮接动力输入端，能把电机输出的高转速降到适合工位运行的区间，两个小直径的张紧链轮除了承担链条张紧的作用，还能把传动路径折成适合设备内部布局的走向，避免和设备内部的其他结构件产生干涉。后置的大直径带轮通过同轴的链轮和主传动链啮合，把一部分动力分流出来通过皮带传递给更远的工位，皮带传动本身的缓冲特性能吸收这一路传动里的振动，避免工位上的负载波动直接冲击主传动链，延长整套传动结构的使用寿命。

　　设计这套结构的时候，首先要算准各个链轮的传动比匹配，主链轮和两个小链轮的中心距要留够链条垂度的调整空间，不能把链条拉得太紧，不然运行时的磨损会急剧加快，也不能太松导致链条跳齿。张紧链轮的安装位置要选在链条的松边，而且要保证和相邻两个链轮的包角足够，避免啮合面积不够导致传动打滑。带轮和同轴链轮的同轴度公差要控制在0.02mm以内，不然运行时会出现皮带跑偏、链条偏磨的问题，时间长了还会产生异常振动和噪音。

　　安装边界上，这套结构的主输入轴中心高度要和配套电机的输出轴中心高度保持一致，安装底座的平面度公差要控制在0.1mm/m以内，避免各个轴系出现偏斜。各个链轮的轴向定位要可靠，轴端的挡圈要卡到位，防止运行过程中链轮轴向窜动导致链条脱轨。皮带的张紧度调整要预留至少15mm的调整行程，方便后期维护的时候更换皮带或者调整张紧力，链条的润滑通道要留出来，不能被周边的安装支架挡住，方便日常加注润滑脂。

　　实际使用的时候，这套结构能同时输出两路不同特性的动力，链条传动的一路适合传递大扭矩、转速不高的工位负载，皮带传动的一路适合传递转速稍高、需要缓冲减振的工位负载，不用额外加装分动箱或者额外的动力源，能有效压缩设备的整体成本和安装空间。很多小型非标设备里，受限于内部安装空间，没法布置多套独立的传动系统，这种组合式的传动结构就能在有限的空间里实现多工位的同步驱动，而且维护起来也很方便，易损件都是标准的链条、皮带和链轮，采购替换都很方便，不用定制特殊的非标零件。

　　做三维建模的时候，要特别注意各个链轮的齿形参数匹配，链条的节距要和链轮的节距完全一致，不然装配的时候会出现链条卡滞、没法啮合的问题。皮带的长度要根据带轮的中心距精准计算，还要考虑张紧调整的余量，不能把长度算得刚好，不然安装的时候没法套上去，也没法调整张紧度。各个转动副的配合间隙要留合理，轴和链轮、带轮的配合选过渡配合就可以，既保证传动的时候不会打滑，也方便后期拆卸维护。整个结构的重量分布要尽量均衡，避免偏重导致运行时的动平衡不好，尤其是高速运行的工况下，动平衡不好会带来很大的振动和噪音，甚至会影响整套设备的运行精度。
