带齿轮传动结构的对辊式碎纸机构设计

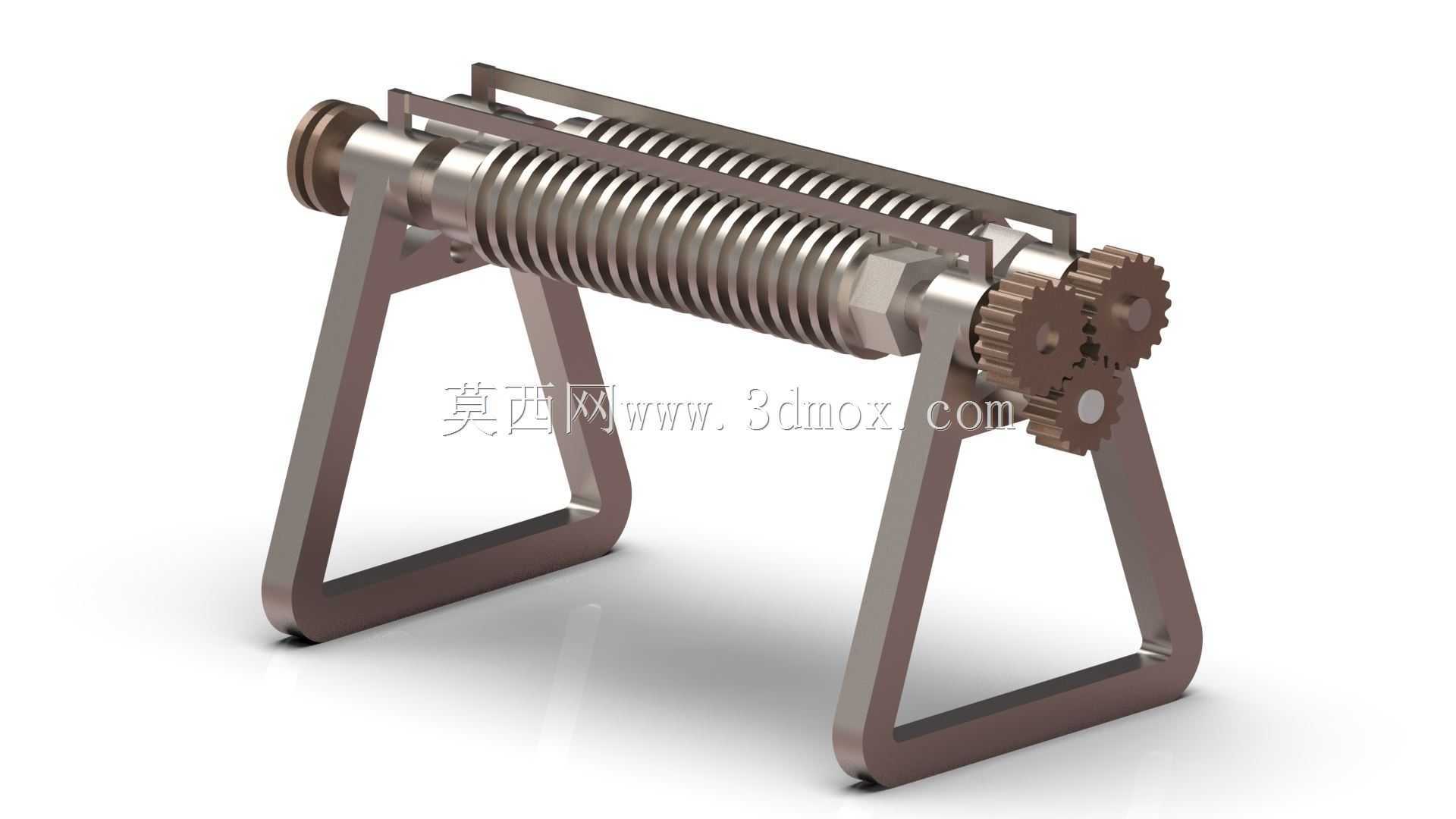

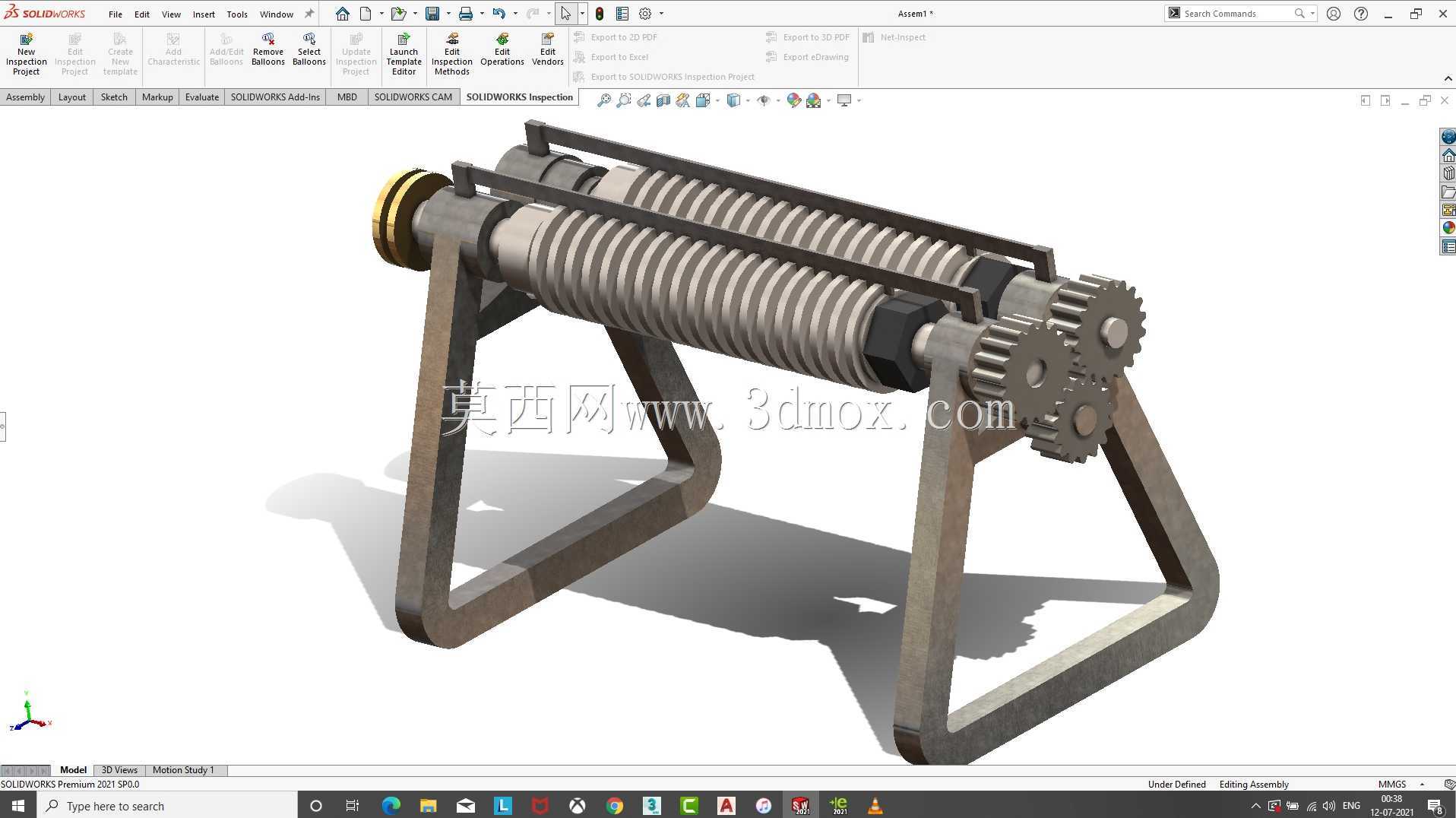

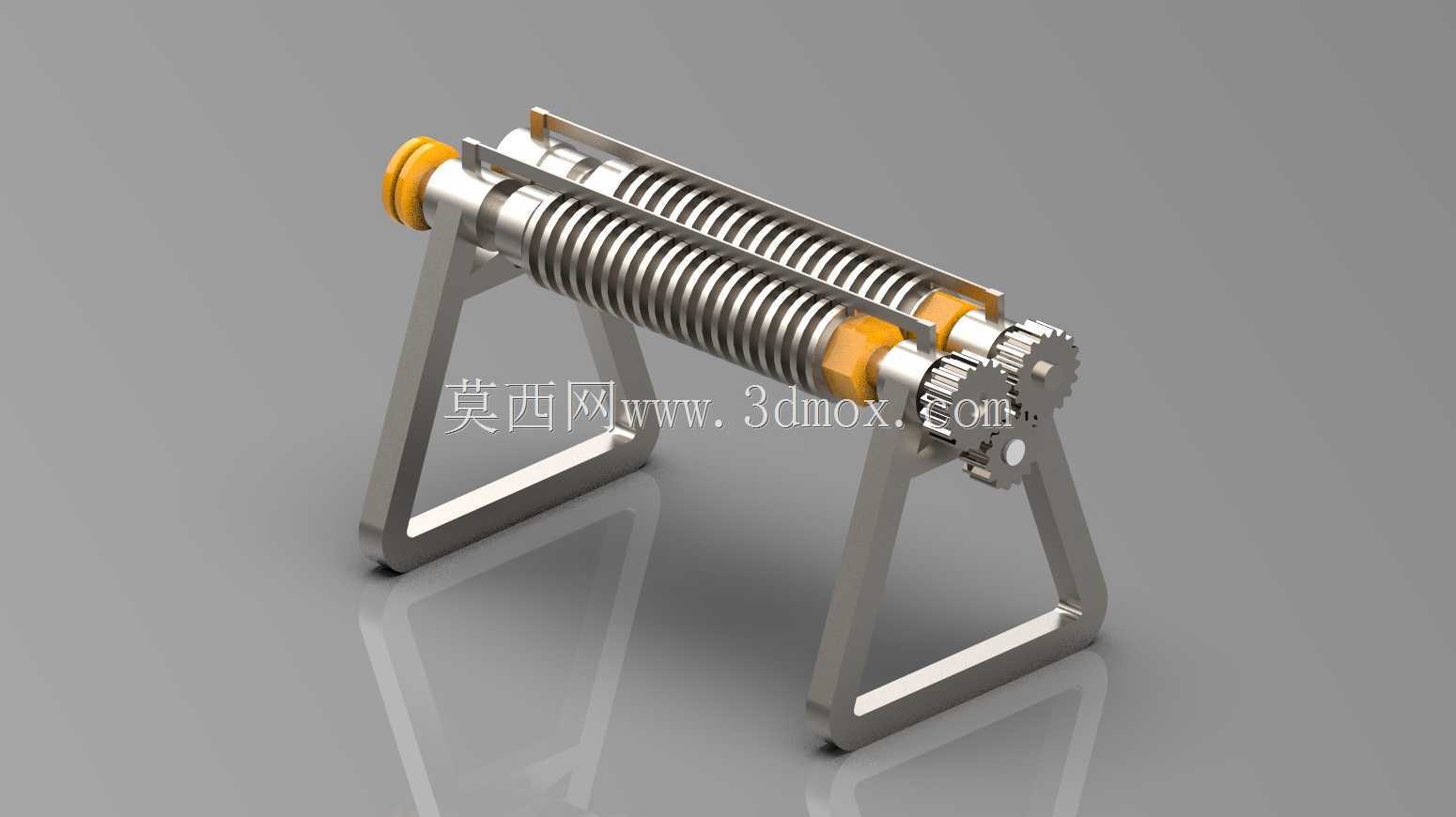

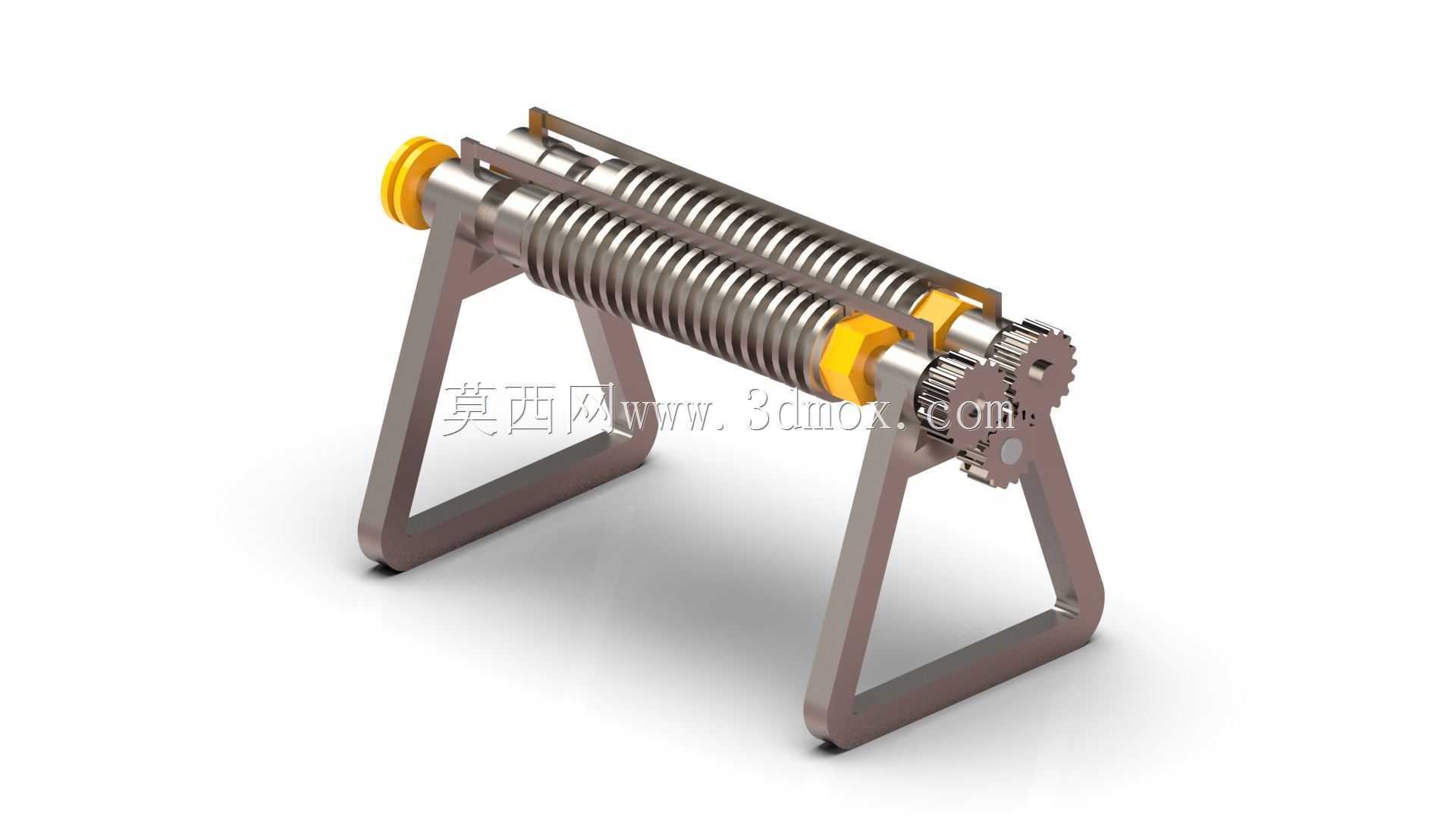

　　这套对辊式碎纸执行机构，核心应用场景覆盖桌面办公碎纸、小型涉密文件销毁、票据凭证破碎处理等场景，区别于大型工业破碎设备，该结构主打紧凑化、低负载连续运行的设计定位，适配小体量办公场景下的纸张破碎需求，无需配套大功率驱动与厚重防护壳体，可直接集成到桌面型碎纸设备的机架内部。从功能实现逻辑来看，该机构采用平行对置的螺旋齿辊作为核心执行部件，两根齿辊端部分别配套啮合传动齿轮组，单端动力输入即可实现两根齿辊的反向同步转动，纸张从齿辊上方间隙送入时，螺旋排布的凸齿会持续勾拉、撕扯纸张，将完整纸张剪切为连续的细条状结构，相比直齿对辊结构，螺旋齿的啮合过程更平缓，不会出现瞬间卡滞导致的负载跳变，运行噪音也能控制在较低区间，适配办公场景的低噪要求。

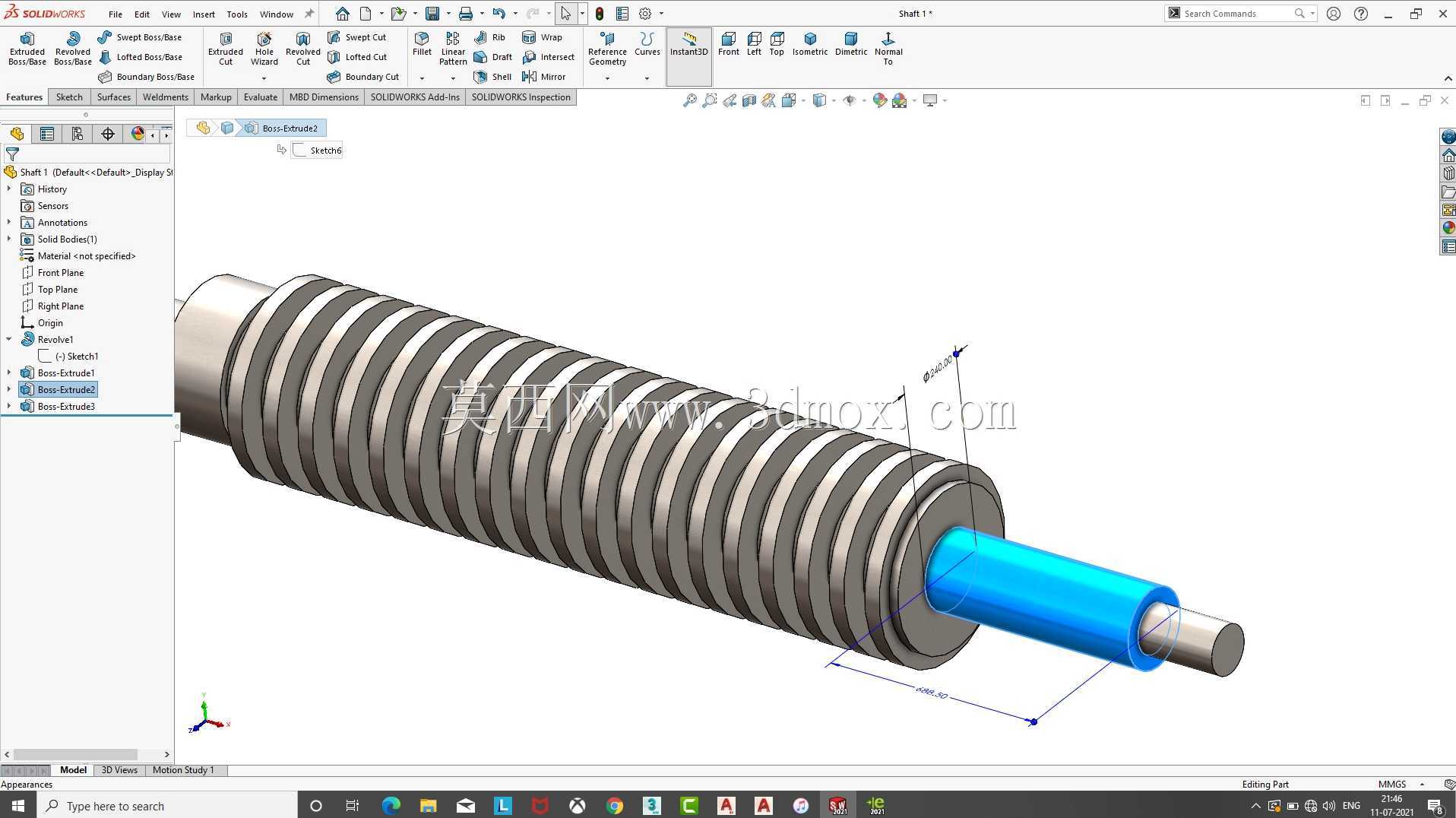

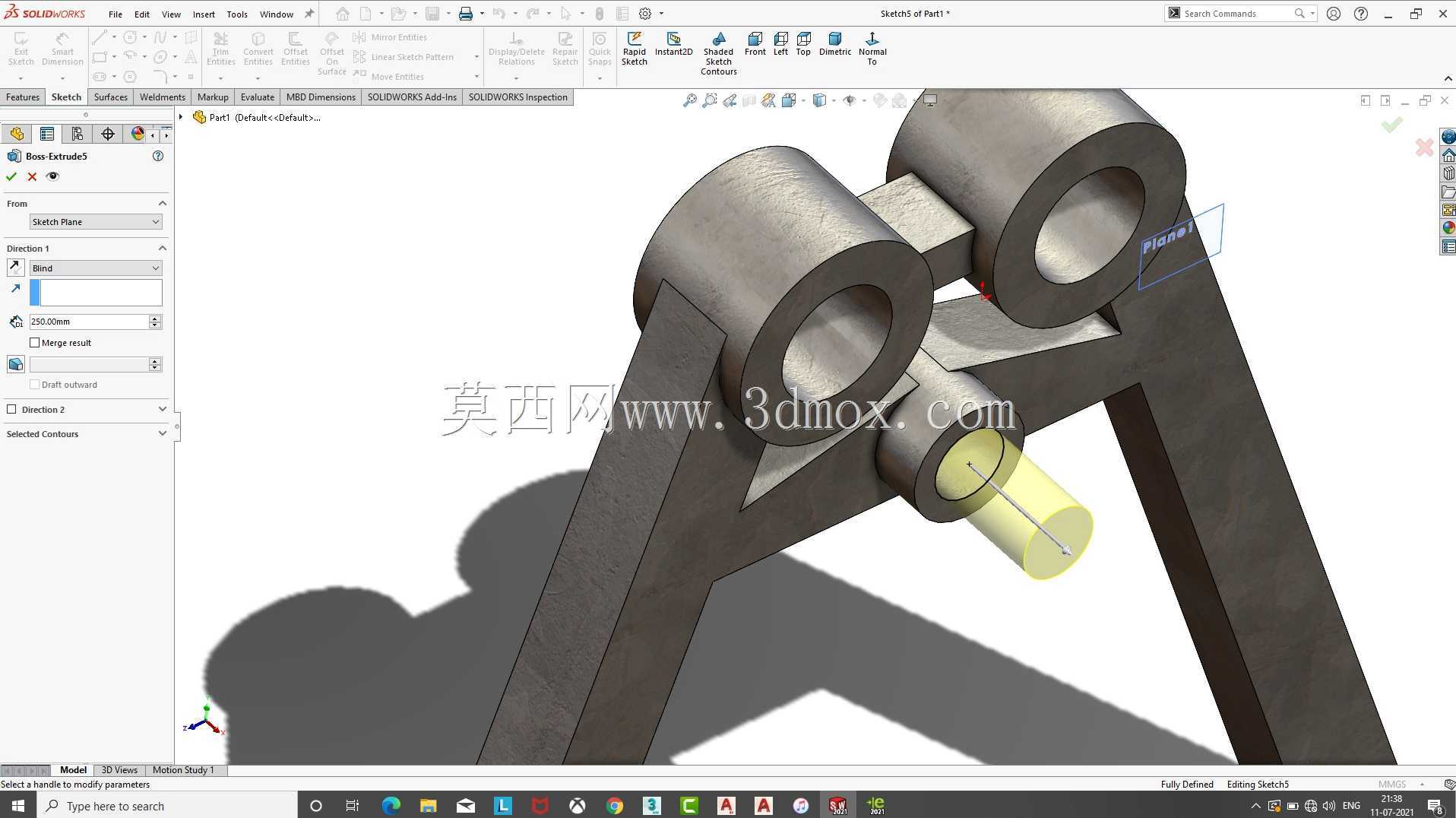

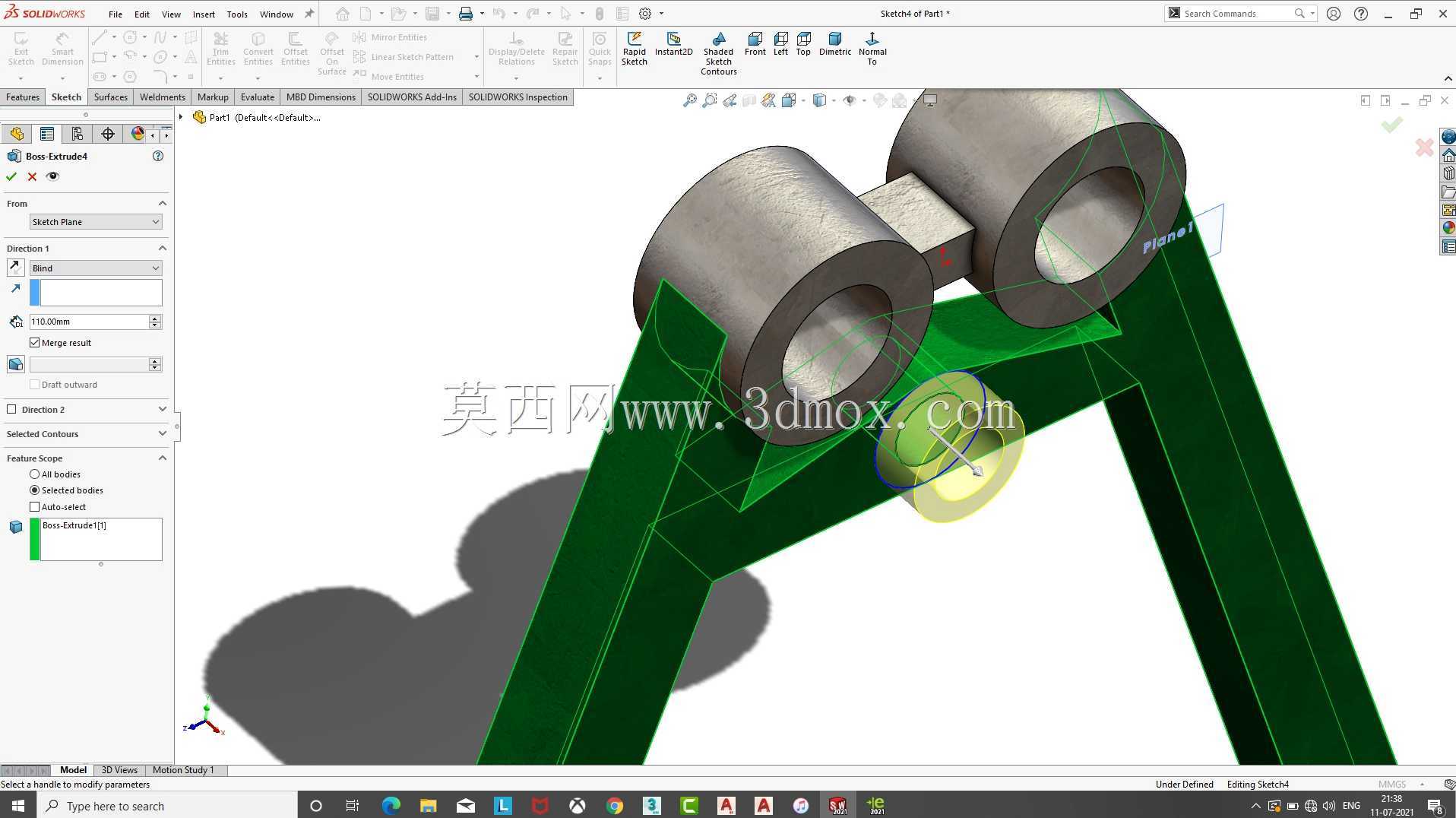

　　设计过程中优先考虑了安装边界的适配性，整套机构的支撑采用一体式弯折成型的U型支架，支架两端预留齿辊轴的安装定位孔，无需额外拼接装配件，支架底部为平直支撑面，可直接通过螺栓固定在设备内部的安装底板上，横向安装宽度控制在常规桌面设备的壳体尺寸范围内，齿辊的有效工作长度匹配A4幅面纸张的短边尺寸，无需额外设置纸张导向折叠结构，常规A4文件可直接沿进料口送入，不会出现幅面不匹配导致的卡料问题。齿辊的结构设计上，采用一体加工的螺旋凸齿结构，齿形高度与齿间间隙经过匹配计算，既能保证对常规70g-100g办公用纸的有效撕扯，又不会因为间隙过小导致纸屑卡塞在齿缝间，齿轮组采用直齿圆柱齿轮传动，传动比设置为1:1，保证两根齿辊的线速度完全一致，

　　避免出现转速差导致的纸张拉扯断裂不均匀问题，齿轮与齿辊轴之间采用平周向固定，装配时可直接压装到位，无需额外设置复杂的锁紧结构，降低装配工序的复杂度。从实际运行的受力角度分析，该机构的负载峰值出现在纸张刚进入齿辊啮合区的瞬间，因此齿辊轴的轴径经过抗弯强度校核，匹配小功率直流减速电机的输出扭矩即可驱动，无需配套大扭矩传动部件，支架的弯折角度经过优化，两侧支撑臂的受力方向沿臂身轴线方向传递到底部安装面，不会出现悬臂受力导致的支架变形问题，长期运行下齿辊的啮合间隙不会因为支架形变而变大，可避免出现纸张无法有效咬合、碎纸效果变差的问题。进料区域的间隙设置在合理区间，既可以保证单张或数张叠放的办公用纸顺利进入，又能避免手指误入造成安全隐患，

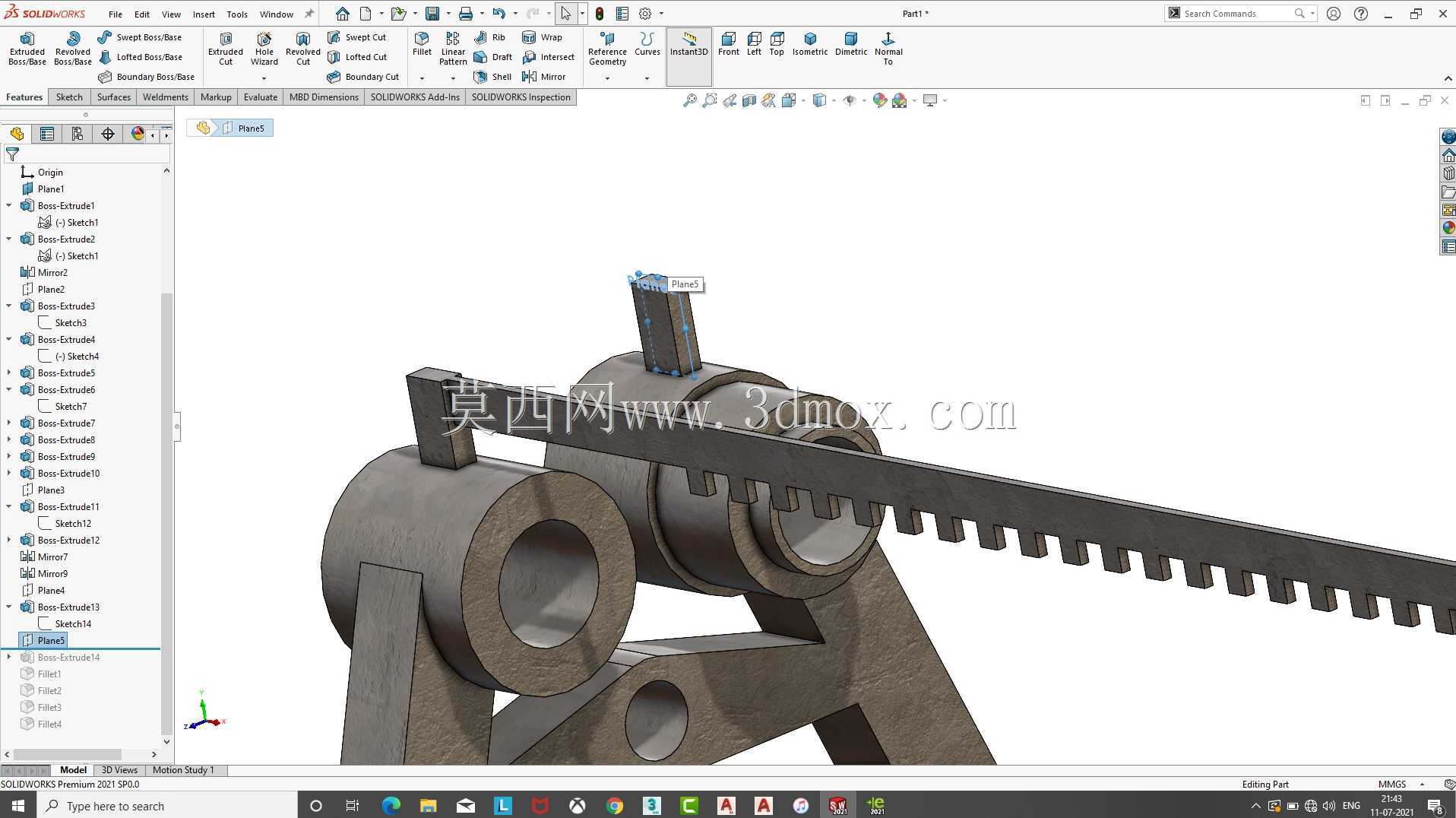

　　无需额外设置复杂的安全防护挡板即可满足基础安全要求，齿辊下方预留足够的落料空间，破碎后的纸屑可直接落入下方的储纸屑盒内，不会在机构内部堆积残留。整套结构没有冗余的复杂零部件，所有传动部件均暴露在可直接拆装的位置，日常维护时只需拆开支架端盖即可清理齿缝间残留的纸屑，检查齿轮啮合面的磨损情况，无需对设备进行整体拆解，后期维护成本较低。在建模过程中，所有配合面均按照实际装配公差设置，轴与孔的配合采用间隙配合定位，保证齿辊转动时无卡滞，齿轮啮合面预留合理的侧隙，避免加工误差导致的传动卡滞，支架的弯折圆角、安装孔位均符合常规钣金加工的工艺要求，无需特殊加工工艺即可实现量产加工，齿辊的加工可采用型材滚压成型工艺，相比逐齿铣削加工的成本更低，适合批量生产配套。
