工字梁连接用L型钣金支撑构件设计

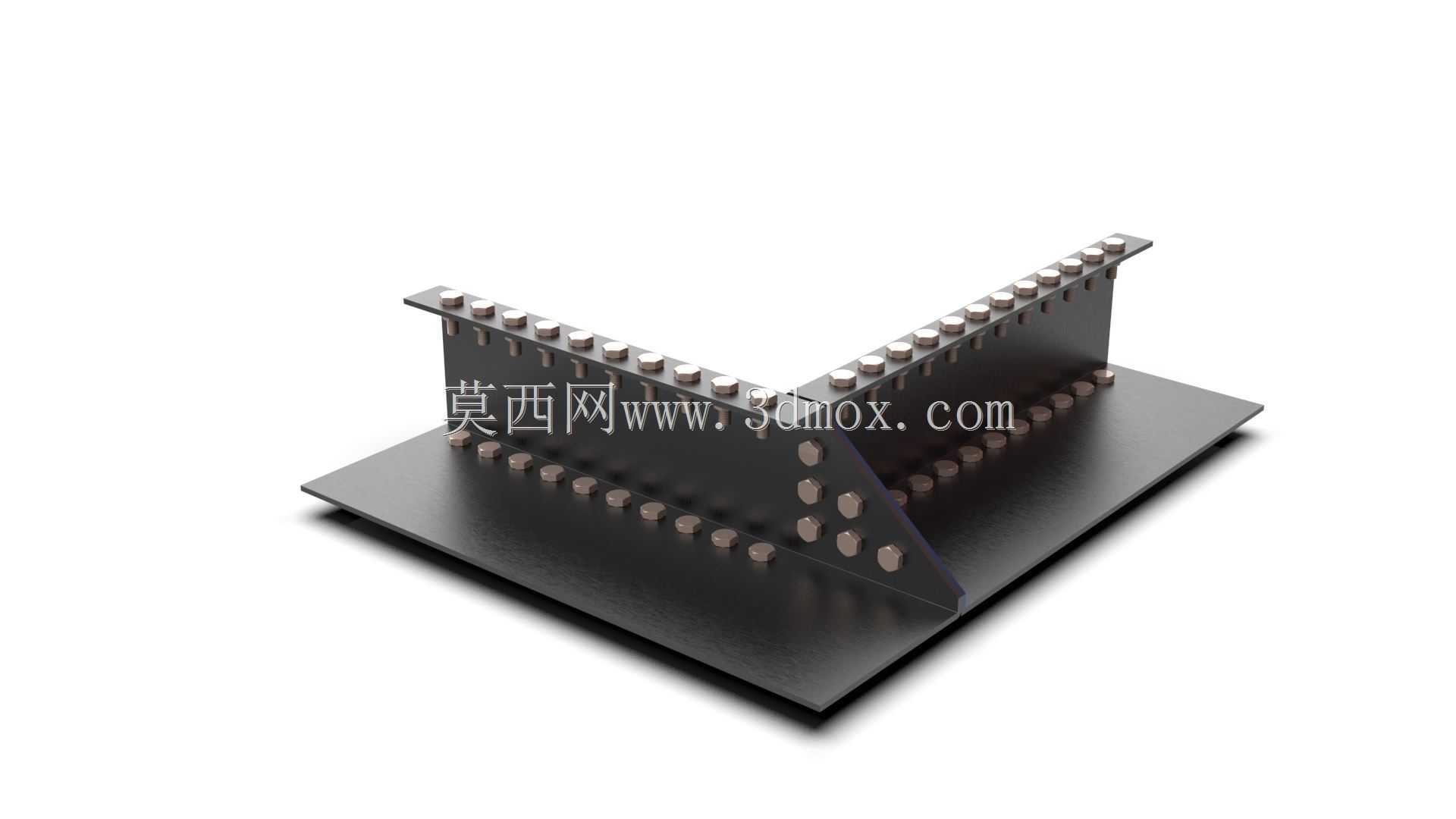

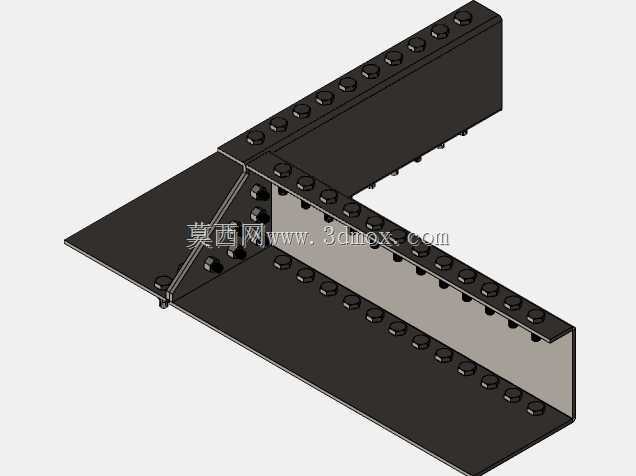

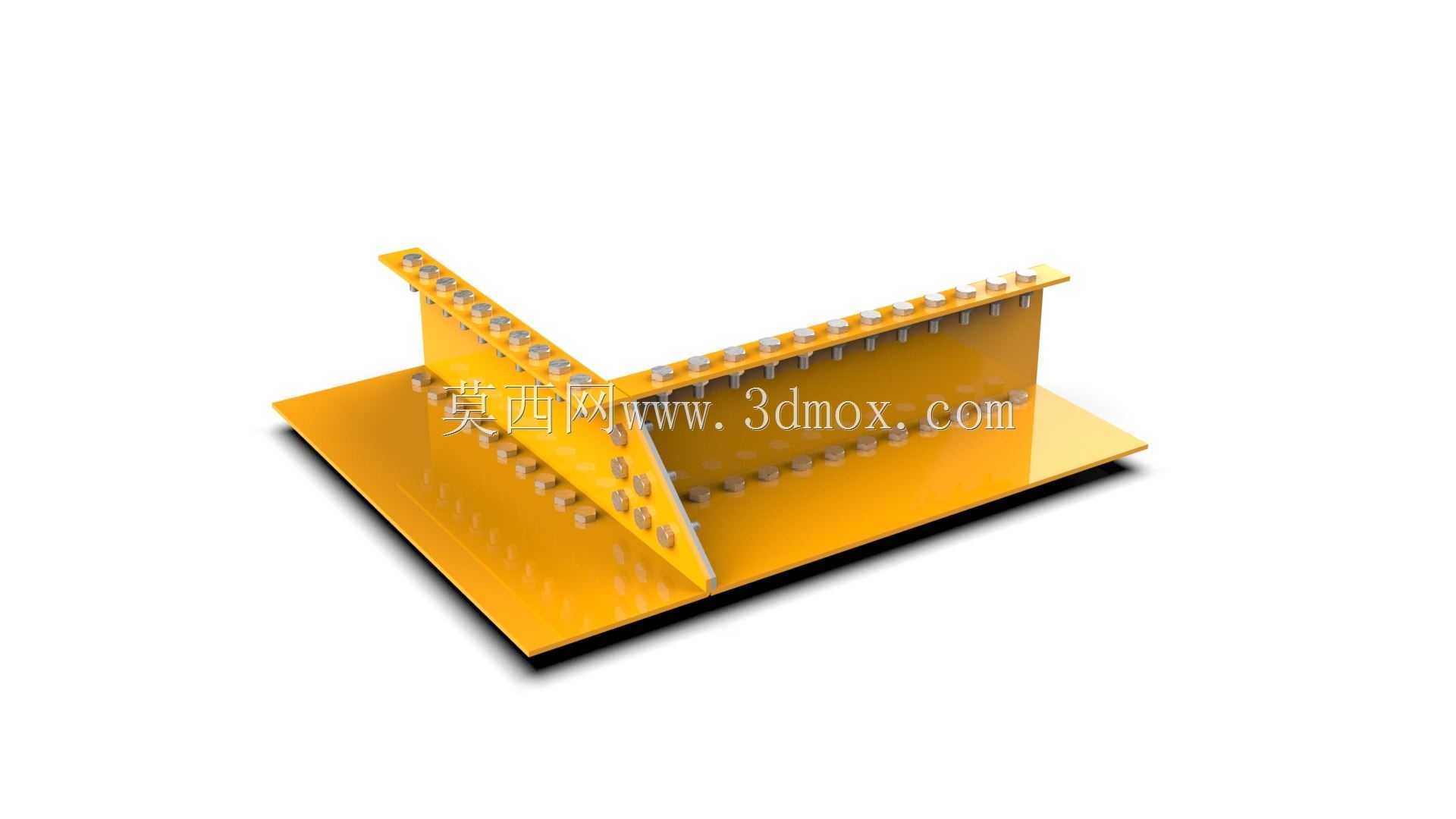

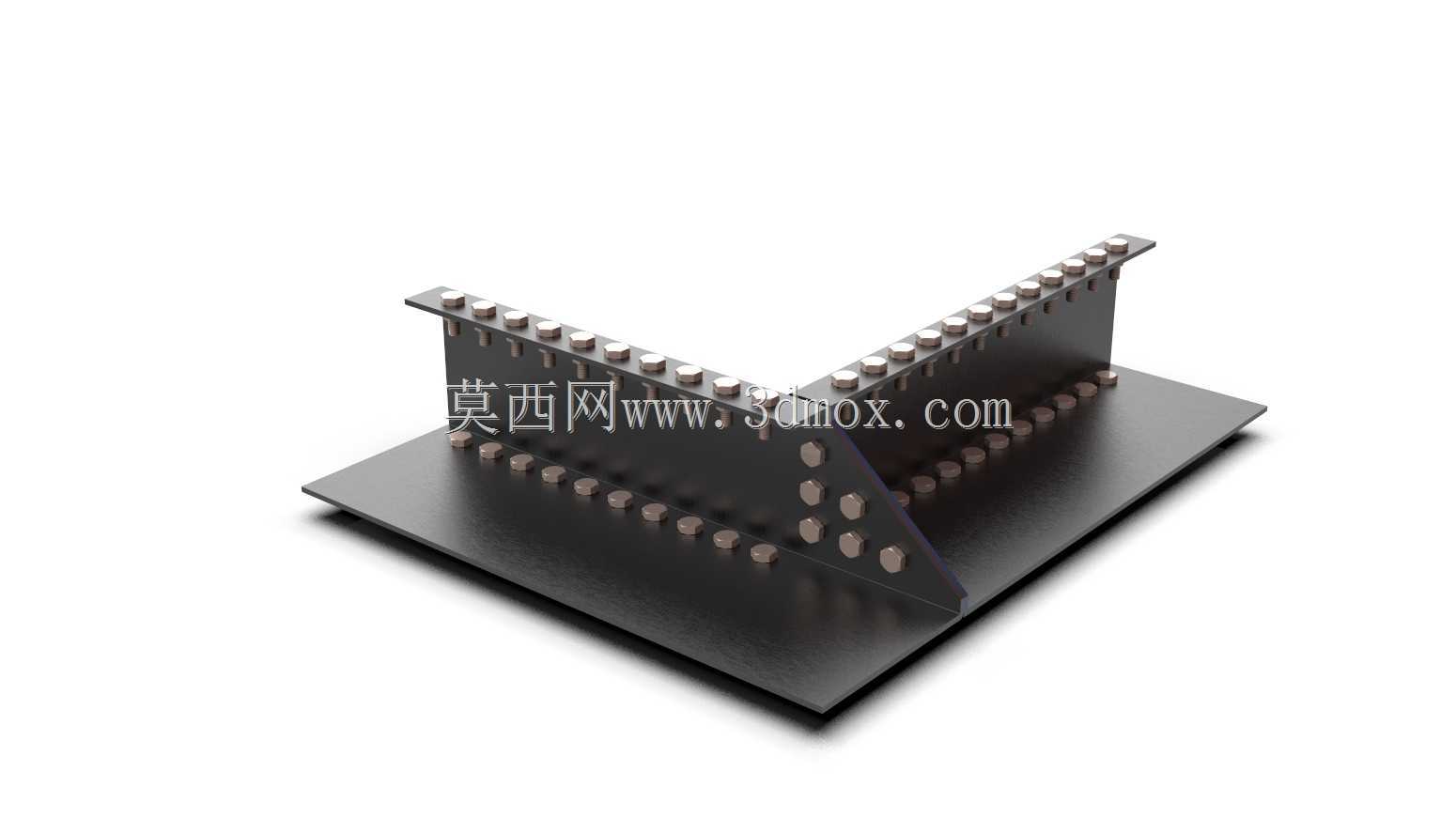

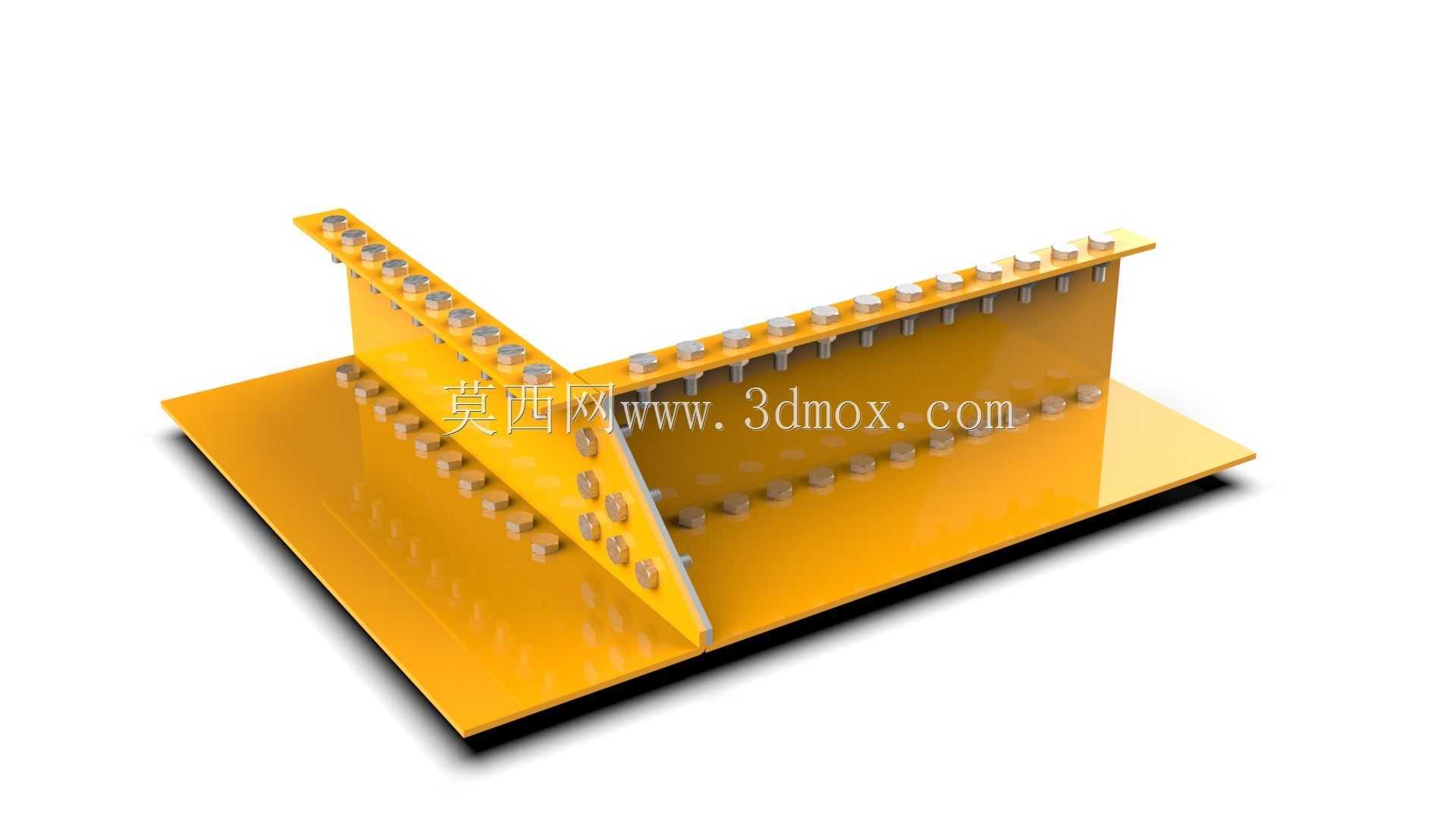

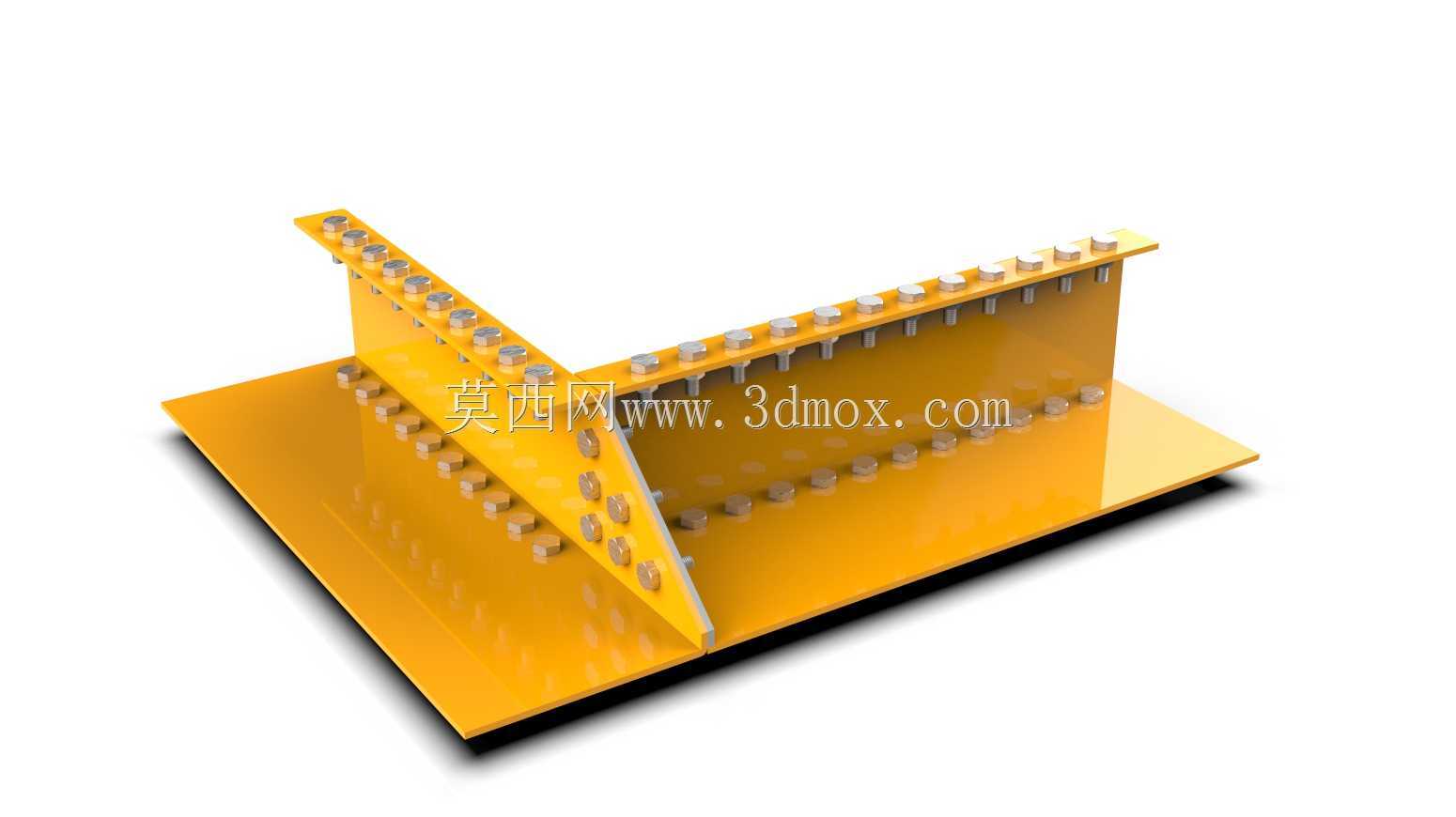

　　在工业钢结构搭建、设备机架组装、生产线支撑框架布设的场景中，不同走向的工字梁衔接位置，往往需要配套的连接构件来分散载荷、强化节点刚度，避免梁体受载后出现错位、形变甚至焊缝撕裂的问题，这类L型的钣金连接支撑件就是针对工字梁直角衔接场景开发的专用结构件。从实际使用场景来看，这类构件多用于设备机架的直角转角处、厂房内轻型钢结构支撑节点、自动化生产线的型材框架拼接位置，替代传统的焊接角码，既可以减少现场焊接的工作量，也能通过预留的安装孔位实现装配精度的可控，后期维护拆卸也更为便捷。设计这类构件的时候，首先要匹配对应规格工字梁的翼缘宽度与腹板高度，构件的两个垂直折边分别贴合在两根垂直交汇工字梁的翼缘表面，

　　折边的长度需要覆盖梁翼缘上至少三排安装点位，保证每个连接面的螺栓排布有足够的力臂，避免局部应力集中导致钣金件被拉变形。折边的折弯半径需要根据所选板材的厚度设定，通常板材厚度根据承载需求选择2-5mm的冷轧钢板或者镀锌钢板，折弯内R角取板材厚度的1-1.5倍，防止折弯处出现应力裂纹或者板材断裂的问题。构件上的安装孔采用等间距排布，孔位间距匹配工字梁翼缘上的预留安装孔标准，孔径比所用连接螺栓的公称直径大0.5-1mm，既可以补偿装配时的位置误差，也不会因为间隙过大导致连接后出现窜动。两个折边的交汇处做了避让缺口处理，避免和工字梁的翼缘圆角位置发生干涉，保证两个折边都能完全贴合在梁的翼缘平面上，不会因为局部顶起导致连接面存在间隙，

　　影响整体连接刚度。从安装边界来看，构件的整体外轮廓不能超出工字梁翼缘的外边缘，避免和周边布设的管线、其他设备构件发生碰撞，折边的高度不能超过工字梁翼缘到腹板的过渡位置，防止影响梁体本身的结构受力。构件的底板部分延伸出一定宽度的平面，除了贴合梁的翼缘表面之外，还可以根据实际承载需求，在延伸段增加辅助支撑点位，或者搭配三角加强筋进一步提升节点的抗扭能力。在实际选型应用的时候，需要根据所连接工字梁的承载上限匹配对应厚度的钣金构件，如果是用于动态载荷的设备机架，比如振动输送机的框架节点，还需要在连接面之间增加防滑垫片，同时对钣金件做表面镀锌或者喷塑处理，提升防锈抗腐蚀能力，延长构件在复杂车间环境下的使用寿命。

　　这类钣金连接构件相比传统的焊接连接方式，最大的优势在于装配效率高，不需要现场做焊缝打磨、防腐处理，所有构件都可以在钣金车间批量加工完成，现场只需要通过螺栓紧固即可完成安装，而且后期如果需要调整框架结构，只需要拆卸螺栓就可以重新排布梁体位置，不会对梁体本身造成焊接损伤。设计过程中还要注意折边的直线度公差，每米长度内的直线度误差不能超过1mm，保证和梁翼缘贴合的时候间隙均匀，连接螺栓受力一致，避免个别螺栓因为贴合间隙问题承受过大的剪切力，出现断裂失效的风险。孔位的位置度公差控制在±0.2mm以内，保证和梁体上的预留孔能够精准对齐，减少现场扩孔的工作量。对于有绝缘需求的应用场景，还可以在构件和梁体的贴合面之间增加绝缘垫片，避免不同金属材质接触出现电化学腐蚀，同时也能阻断设备的杂散电流通过钢结构传导。这类构件虽然属于小型的结构连接件，但在整个框架结构的受力体系中起到的作用十分关键，节点的连接刚度直接影响整个框架的整体稳定性，如果节点处的连接件强度不足，很容易在长期受载后出现形变，导致整个框架的精度下降，甚至引发结构坍塌的风险，所以在设计的时候需要根据实际的载荷工况做有限元受力分析，校核折弯处、孔位周边的应力值，保证最大应力低于材料的屈服强度，留有足够的安全余量。
