工业焊接型钢制支撑框架结构设计

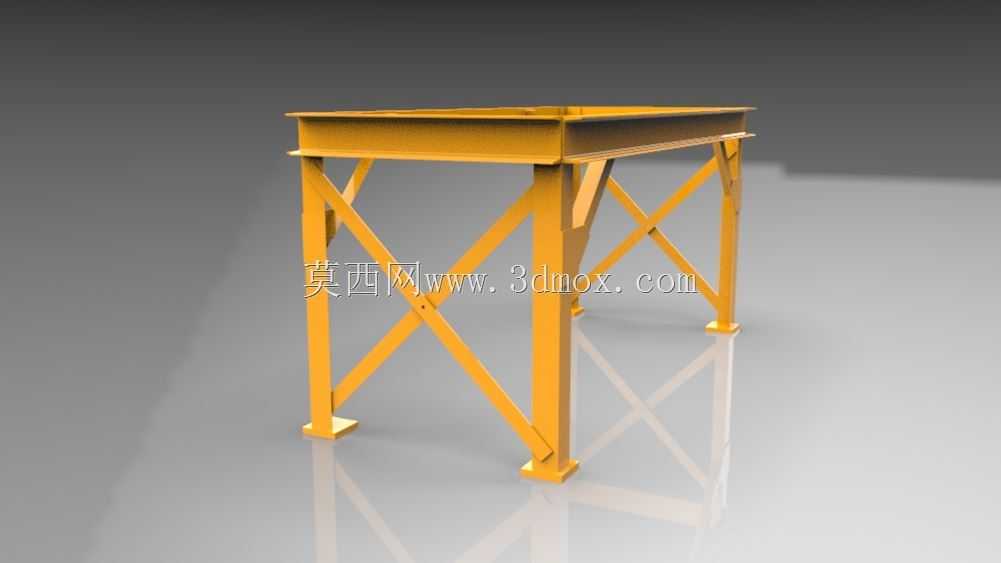

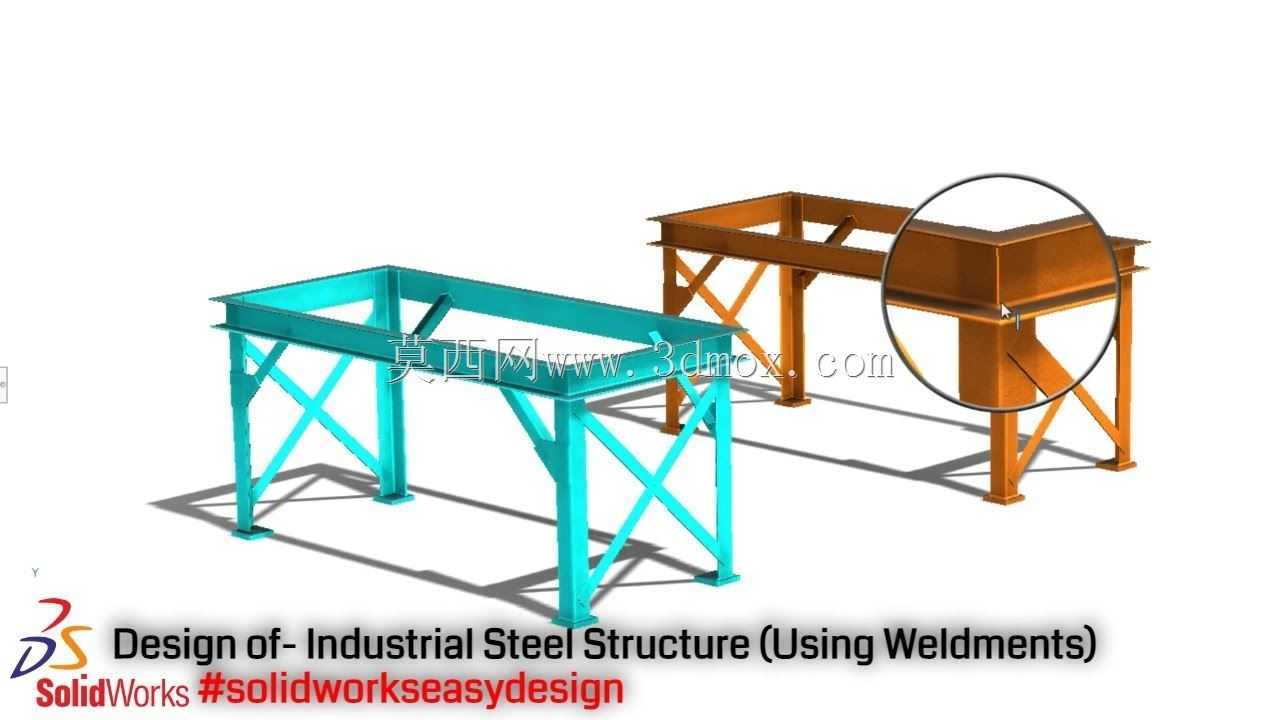

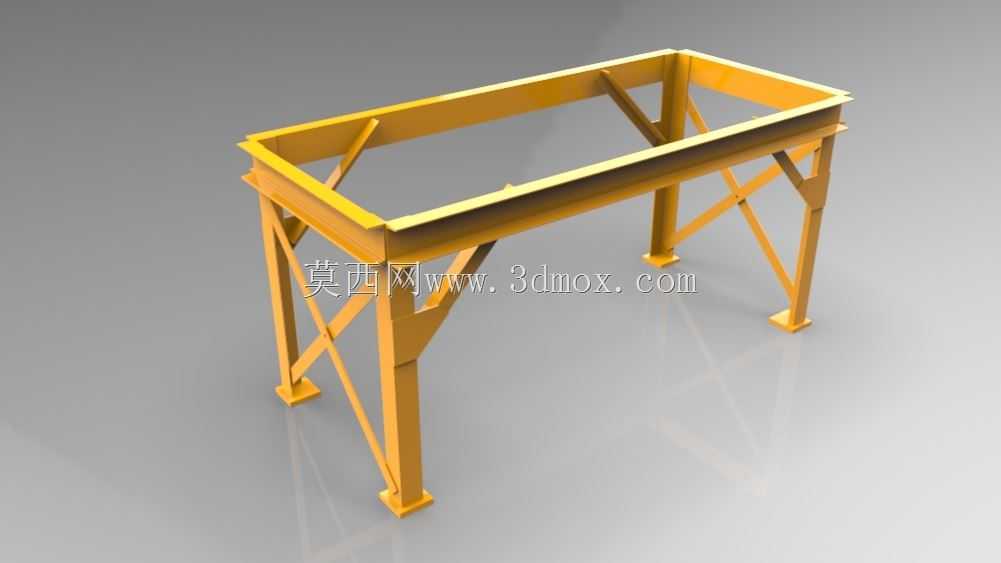

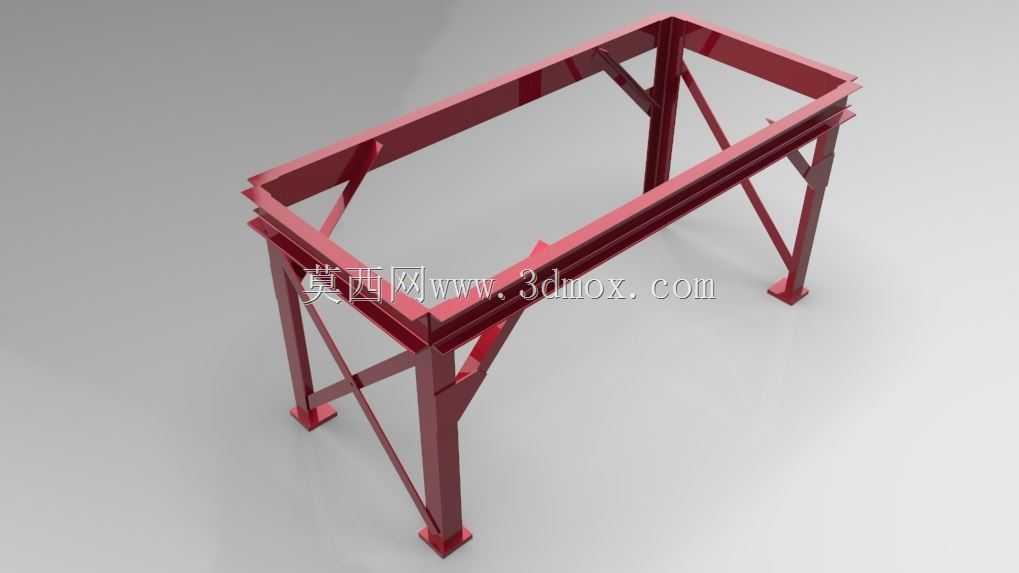

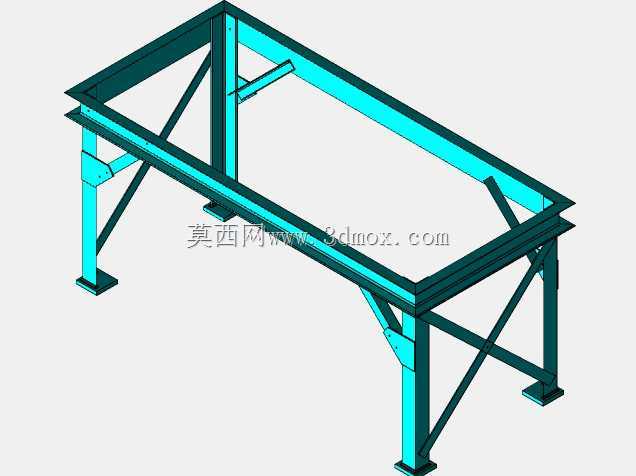

　　这类焊接型钢框架在车间生产场景里的应用覆盖度极高，小到工位旁的工装承托台，大到生产线旁的设备承重基座，都能见到这类结构的身影，核心作用是为上方搭载的生产设备、工装夹具、待加工工件提供稳定的刚性支撑，避免设备运行过程中出现晃动偏移，保障加工精度与生产安全。从结构设计逻辑来看，整体采用矩形方管作为主受力构件，顶部的边框采用截面尺寸更大的方管焊接成型，形成闭合的矩形承载面，这个面的平面度在焊接后需要做校形处理，保证后续安装设备时的贴合度，避免出现局部应力集中导致框架变形。四条竖直主立柱直接承接顶部传递的竖向载荷，立柱底部焊接带安装孔的方形脚板，安装时可以通过膨胀螺栓与车间混凝土地面固定，

　　脚板的尺寸设计需要匹配常用的M12-M16膨胀螺栓安装间距，预留足够的调节余量，抵消地面平整度带来的安装误差。斜向支撑的布置是整个框架抗侧移能力的关键，在每一组相邻立柱之间都设置了交叉式斜撑，斜撑与立柱、顶部横梁的连接位置都选在构件的节点处，避免在杆件中部焊接造成应力集中，这种交叉斜撑的结构可以有效抵消设备运行时产生的水平方向冲击力，比如上方搭载的设备有冲压动作、往复运动部件时，水平方向的交变载荷会通过斜撑分散到整个框架结构上，不会出现单根立柱受力过载的情况。从安装边界来看，这类框架的整体高度通常在800mm-1200mm区间，适配多数工业设备的操作高度要求，顶部承载面的长宽尺寸可以根据搭载设备的底座尺寸调整，

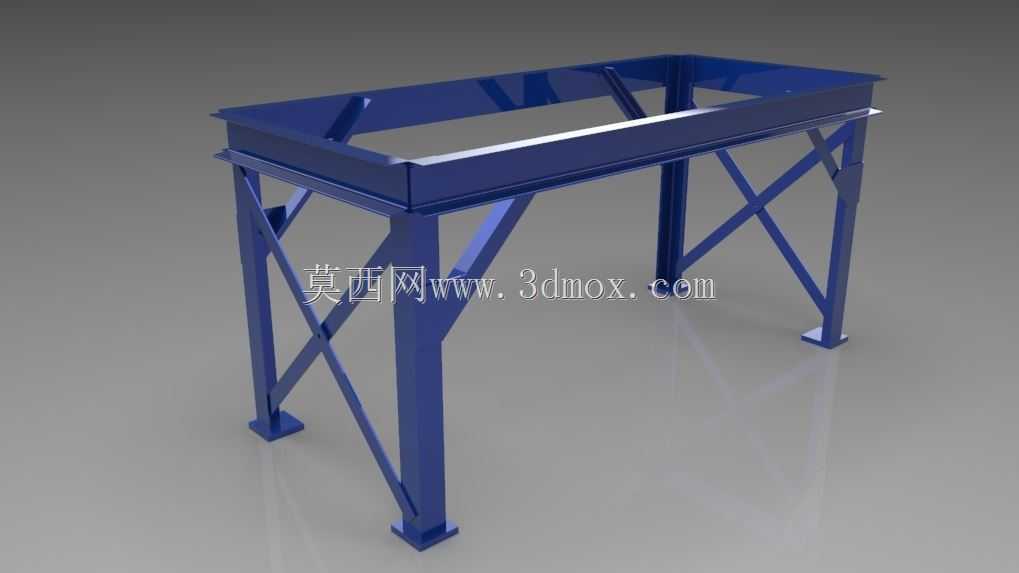

　　常规款的长宽在1200mm*800mm左右，预留出设备安装的螺栓固定位置，同时周边留出100mm左右的余量方便后期维护接线。设计过程中需要重点考量焊接工艺的可行性，所有杆件的下料切口都要做坡口处理，保证焊透深度达到构件壁厚的80%以上，焊接完成后需要做去应力处理，避免后期使用过程中焊接残余应力释放导致框架变形，影响上方设备的运行精度。框架的表面处理通常采用喷塑或者喷漆工艺，蓝色漆面是工业设备里常用的防护涂装，既可以隔绝钢材与空气水汽接触防止锈蚀，也能在车间环境里起到安全警示的作用，避免人员误碰撞。在实际选型使用时，需要根据上方搭载设备的总重量核算主杆件的截面尺寸，如果承载重量超过500kg，就需要适当加大主立柱和顶部横梁的方管壁厚，

　　从常规的3mm壁厚提升到4-5mm，同时斜撑的杆件规格也要同步提升，保证整体结构的刚性冗余量达到1.5倍以上，避免长期承重出现结构下挠。这类框架相比铸铁材质的支撑基座，整体重量更轻，加工制作周期更短，成本也更低，同时可以根据现场的实际安装空间灵活调整尺寸，适配性更强，在中小批量的生产线搭建、工位改造场景里的使用优势非常明显。需要注意的是，框架焊接完成后，顶部承载面的平面度公差需要控制在2mm/㎡以内，脚板的安装面平面度也要控制在1mm以内，否则安装固定后会出现框架扭曲，导致上方设备的水平度无法调校到位，影响设备的正常使用。另外在斜撑的焊接位置，需要打磨掉焊渣和焊接飞溅，保证焊缝平整，避免应力集中点在长期交变载荷下出现焊缝开裂的情况，日常巡检时也需要重点检查这些节点位置的焊缝状态，及时排查安全隐患。
