双曲面几何演化造型曲面设计实例

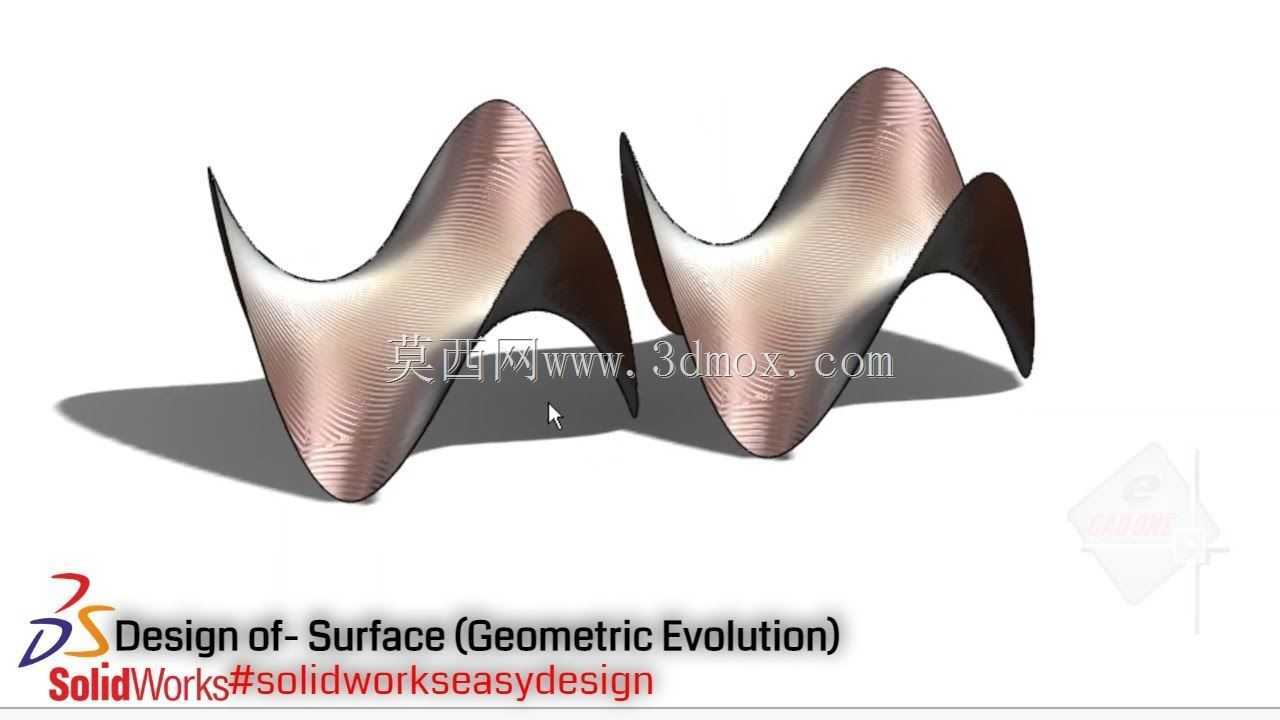

　　这类双曲面几何演化造型，在工业设计领域的曲面验证环节有着很实际的应用价值，很多消费电子外壳、文创工业展品、流体导流部件的前期曲面方案推敲，都会用到这类连续曲率曲面的建模逻辑。从实际建模落地的角度看，该造型采用对称式双独立曲面单元布局，两个曲面单元的曲率变化遵循连续的几何演化规律，曲面边缘做了自然收边处理，没有生硬的棱角转折，整体曲面的G2连续性可以满足绝大多数外观件的表面质量要求，不会出现光影反射断层的问题。

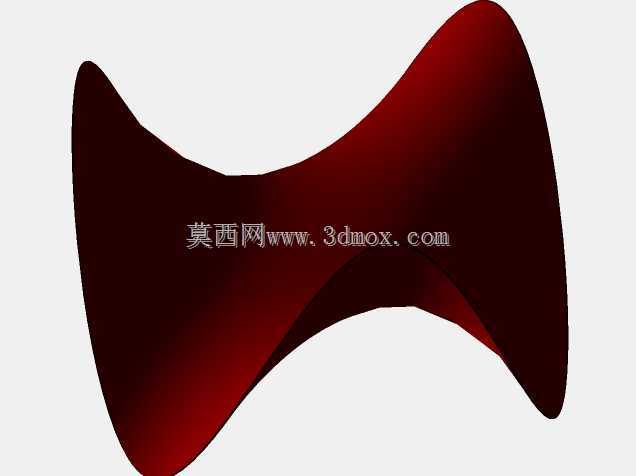

　　在设计思路层面，这类曲面并非凭空生成，而是先通过基准面绘制控制轮廓线，两个曲面单元的控制顶点保持对称参数约束，每个曲面的波峰波谷位置按照几何演化的递进逻辑调整控制点权重，避免出现曲面局部褶皱、曲率突变的问题。建模过程中需要重点关注曲面的法向一致性，两个相邻曲面单元的间隙控制在常规工业加工可接受的公差范围内，如果后续要用于注塑成型或者金属钣金冲压，还需要基于这个基础曲面向内偏移均匀壁厚，偏移过程中要实时检查曲面偏移后的自相交情况，尤其是曲面曲率变化最大的波谷位置，很容易因为曲率半径过小出现壁厚不均的问题。

　　从安装边界的角度考量，这类曲面造型如果作为设备外覆盖件使用，底部的支撑边需要做平直切边处理，预留和内部机架连接的安装孔位，安装孔的位置要避开曲面曲率变化剧烈的区域，防止安装时出现应力集中导致曲面变形。整体外形的占用空间可以根据实际应用场景缩放，基础造型的长宽高比例保持在2:1:1.2左右，缩放过程中要保持曲面控制点的相对位置不变，避免比例失调破坏原有的曲面流畅感。

　　在实际行业应用中，这类连续曲面的建模逻辑可以迁移到很多场景：比如通风设备的导流曲面，按照这类平滑曲率演化的曲面可以有效降低风阻，减少气流通过时的紊流噪音；再比如工业设计中的展示道具，这类具有动态视觉感的双曲面造型，比常规的平面、单曲面造型更有视觉冲击力，适合放在展会现场作为品牌视觉载体；还有部分户外公共设施的外壳设计，采用这类曲面结构可以更好地引导雨水滑落，减少表面积水积灰的问题。

　　建模过程中还要注意曲面的加厚方向，如果是作为外观覆盖件，加厚方向要朝向造型内侧，保证外表面的曲率完整性；如果是作为导流部件使用，加厚方向要根据流体通过的方向调整，保证流道面的光滑度。两个曲面单元之间的间隙如果是做分体装配，需要预留对应的装配公差，间隙值根据选用的加工工艺调整，采用3D打印工艺的话间隙可以控制在0.2mm左右，采用钣金冲压工艺的话间隙要适当放大到0.5mm以上，避免装配时出现干涉。另外曲面的边缘位置如果要做包边或者安装密封胶条，需要在曲面边缘做等距的翻边结构，翻边的曲率要和主曲面保持平滑过渡，防止翻边位置出现起皱问题。

　　从结构强度的角度看，这类双曲面结构本身就比平面结构有更好的抗形变能力，曲面的弧形结构可以分散外部载荷，不需要额外增加太多加强筋就能满足常规的外覆盖件强度要求，如果是用于有一定承重要求的场景，可以在曲面内侧的波谷位置增加少量径向加强筋，加强筋的走向要顺着曲面的曲率方向，不要垂直于曲率变化方向布置，避免加强筋和曲面连接位置出现缩痕，影响外表面的外观质量。
