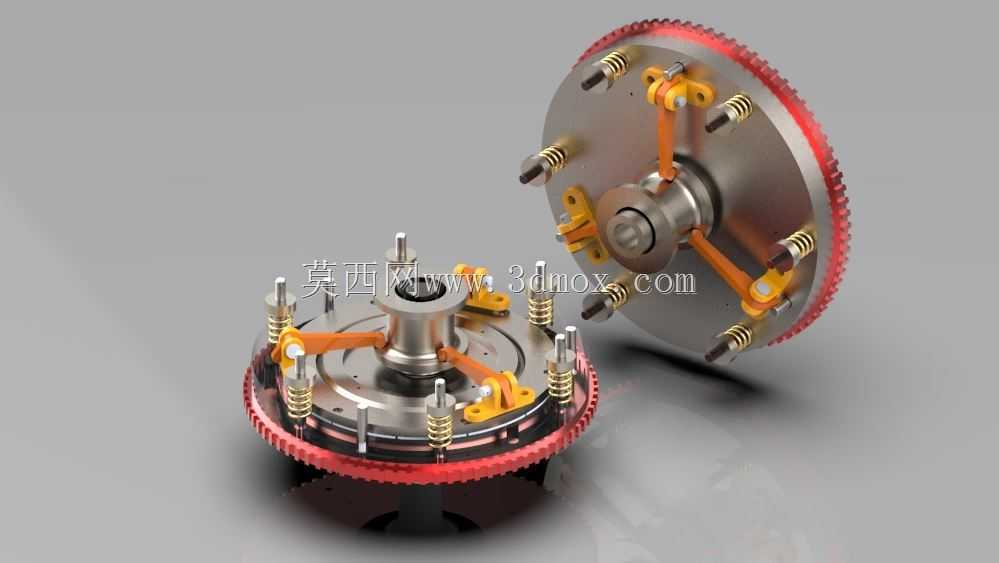

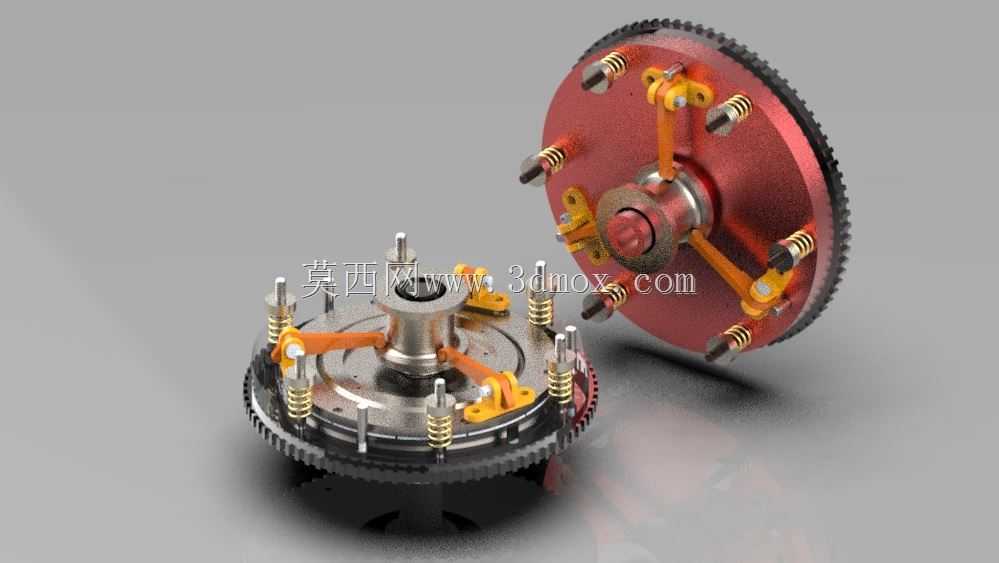

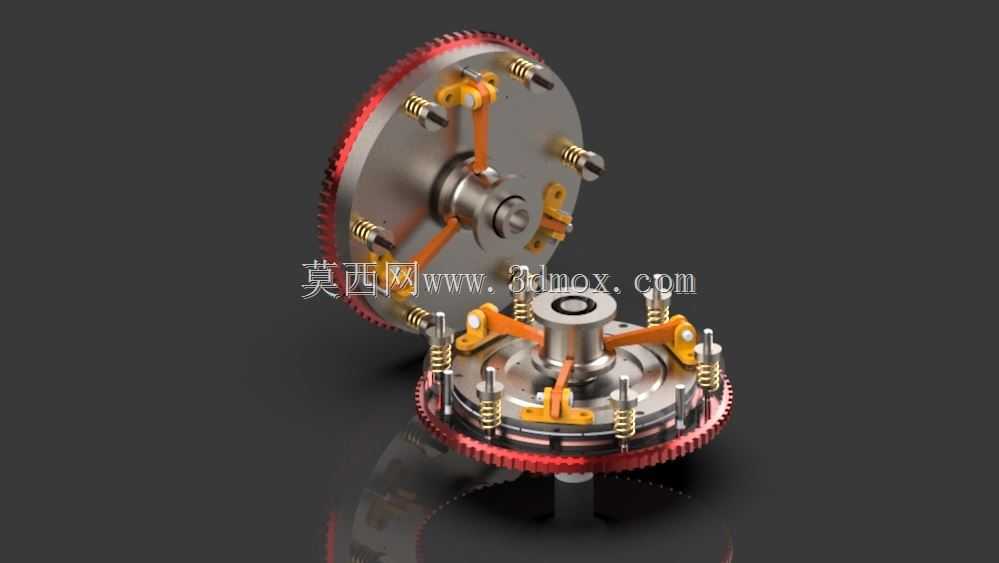

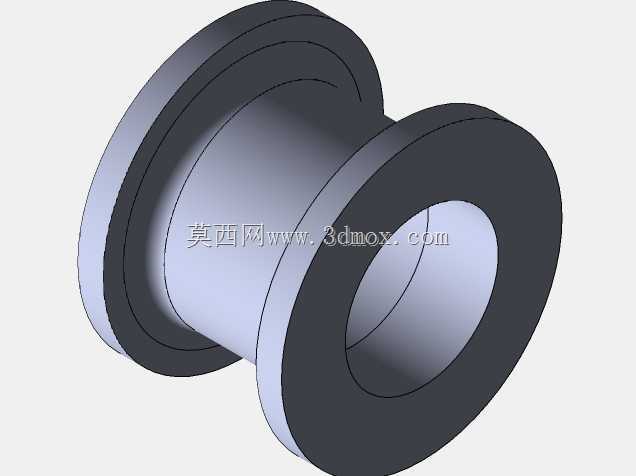

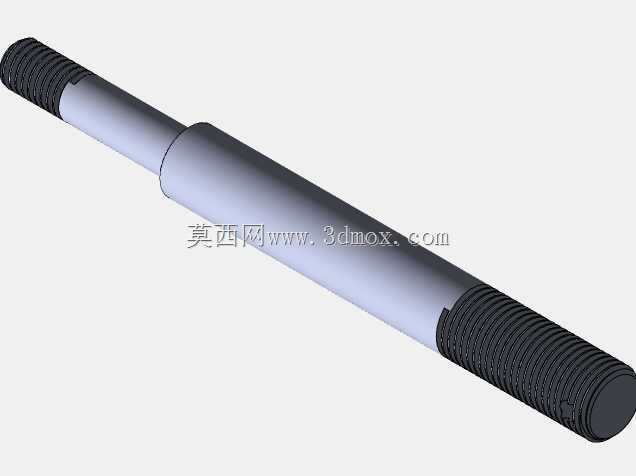

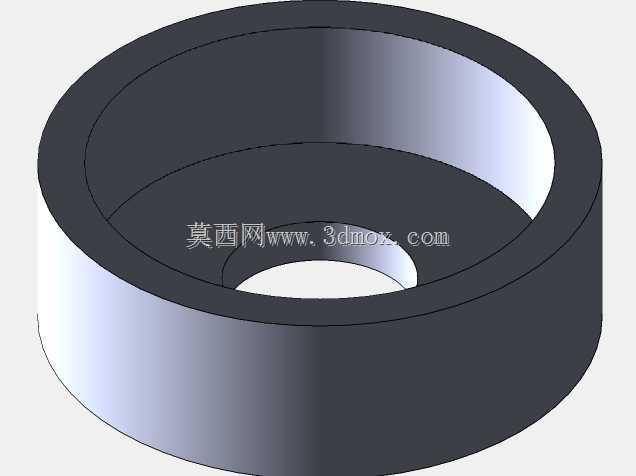

单片离合器总成结构设计三维作品

　　单片离合器是手动挡车辆传动系统中承担动力通断核心功能的部件，整套总成直接安装在发动机飞轮输出侧，是衔接发动机动力输出与变速器输入轴的关键结构，日常工况下需要频繁承受接合、分离的交变载荷，同时要保证动力传递过程无打滑、分离状态下彻底切断动力，避免换挡打齿、起步抖动等常见故障。从实际装车场景来看，这类单片结构的离合器普遍应用在乘用车、轻型商用车的传动链路中，相比多片离合器结构，单片式的转动惯量更小，分离行程控制更直接，散热路径更短，日常维护更换的操作门槛更低，适配绝大多数小排量民用车辆的动力传递需求。整套总成的核心功能围绕两个核心工况展开：接合状态下，膜片弹簧或者周布螺旋弹簧提供稳定的压紧力，将压盘、摩擦片、飞轮三者紧密压合，

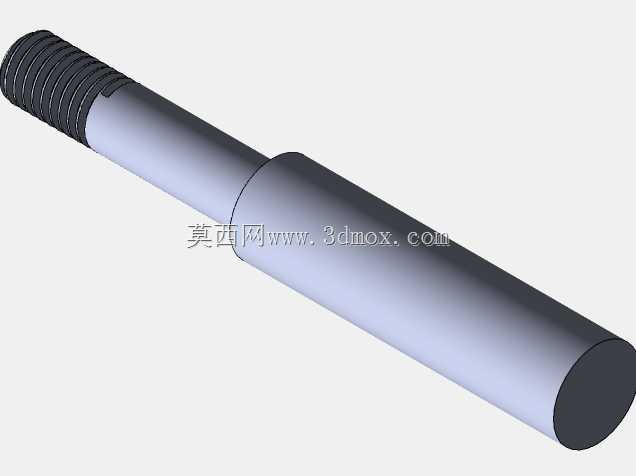

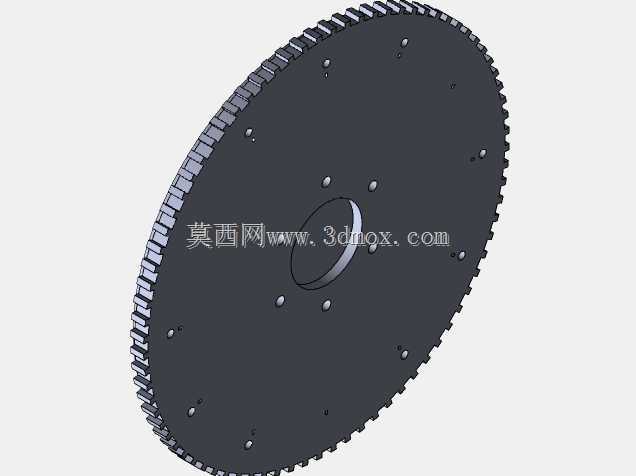

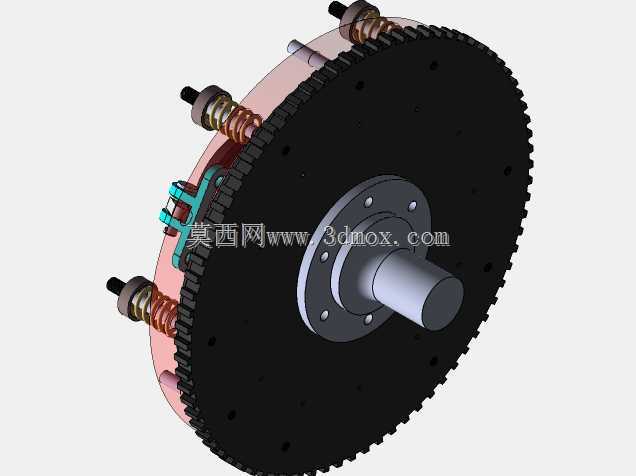

　　依靠摩擦面的静摩擦力把发动机输出的扭矩完整传递到变速器输入轴，这个状态下需要保证弹簧压紧力均匀分布在整个摩擦环面上，避免局部压力过大导致摩擦片偏磨、高温烧片；分离状态下，分离轴承推动分离杠杆带动压盘向后位移，抵消弹簧的压紧力，让摩擦片和飞轮、压盘端面之间形成均匀的间隙，彻底切断动力传递，这个过程中要保证各分离杠杆的位移量一致，避免压盘倾斜导致分离不彻底、换挡卡滞。在结构设计层面，首先要匹配发动机飞轮的安装止口尺寸，飞轮端的连接螺栓孔分布圆直径、定位销位置必须和发动机输出端的安装边界完全对齐，保证总成安装后同轴度偏差控制在允许范围内，避免运转过程中出现动平衡超差引发的整车抖动。离合器盖部分采用冲压钢结构，边缘通过螺栓紧固在飞轮端面上，

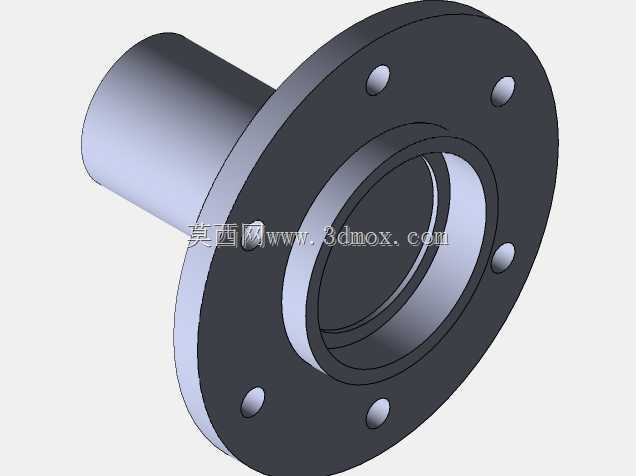

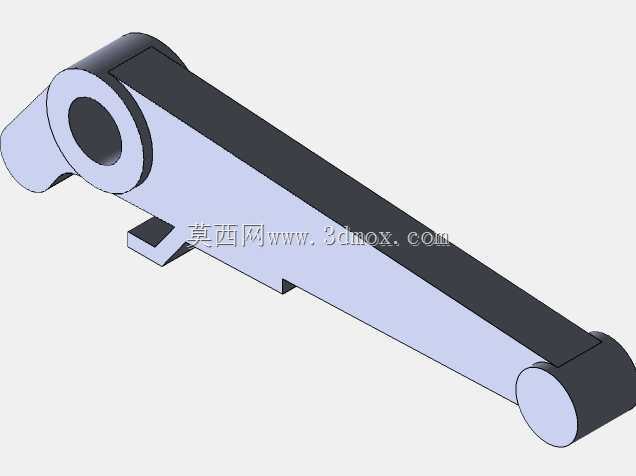

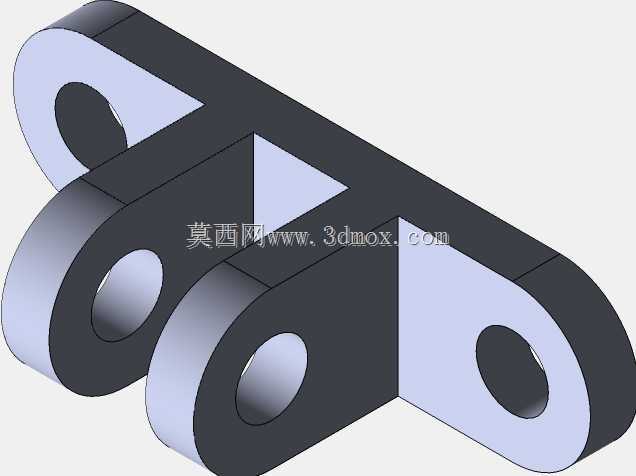

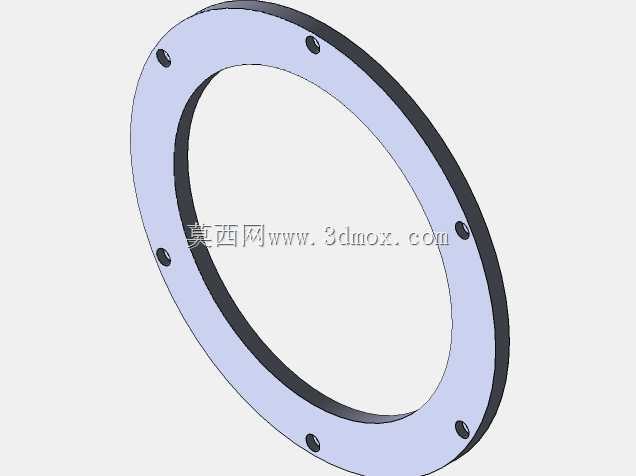

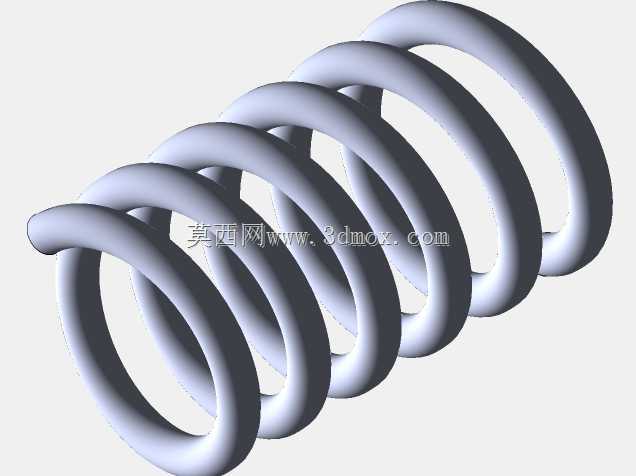

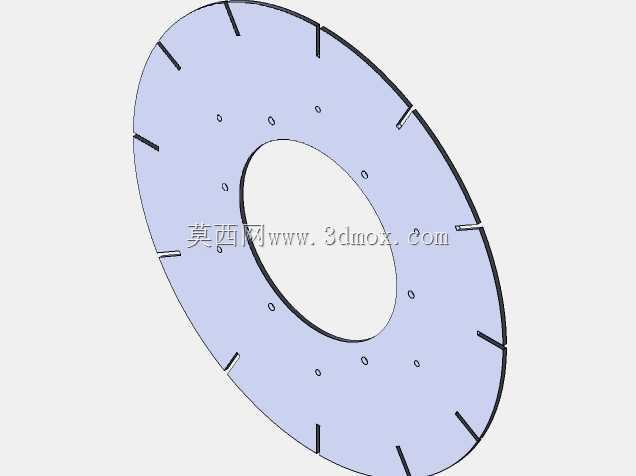

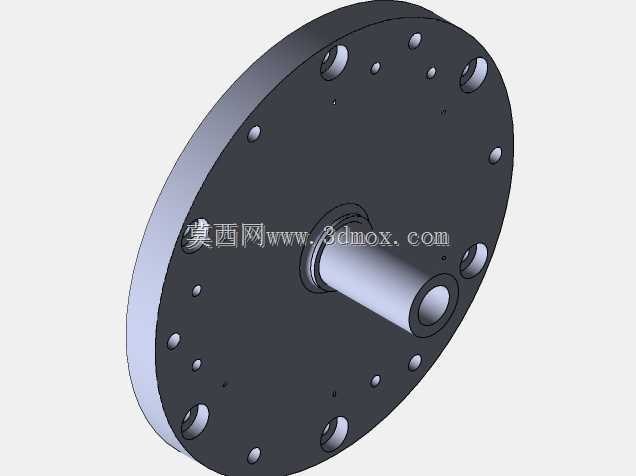

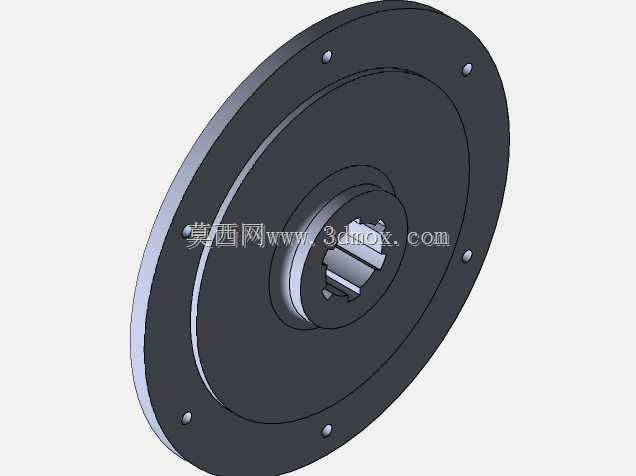

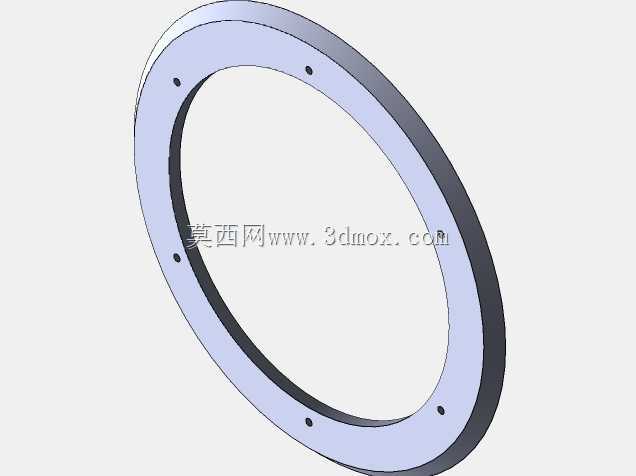

　　盖体上预留弹簧安装位、分离杠杆铰接支点，同时要开设足够的通风槽，保证摩擦片工作过程中产生的热量可以及时随空气流通散出，避免高温导致弹簧弹力衰减、摩擦片摩擦系数下降。压盘部分采用灰铸铁材质，具备足够的热容量和耐磨性能，和摩擦片接触的端面平面度需要严格控制，背面和弹簧、分离杠杆的连接位置要做加强结构，避免频繁分离接合过程中出现应力集中导致的开裂。摩擦片部分采用环形摩擦材料铆接在钢质从动盘上，从动盘中心设置花键毂，和变速器输入轴的花键轴段配合，花键的配合间隙要控制在合理范围，既要保证从动盘可以在轴上顺畅轴向滑动，又要避免间隙过大导致传动过程中出现冲击异响，部分从动盘上会设置扭转减振弹簧，吸收传动过程中的扭转振动，降低动力传递过程中的冲击，提升整车行驶的平顺性。周向布置的压紧弹簧采用圆柱螺旋弹簧结构，沿压盘圆周均匀分布，每个弹簧的预紧力经过严格匹配，保证总压紧力可以覆盖发动机最大输出扭矩的传递需求，同时不会因为压紧力过大导致分离踏板力过重，影响驾驶操作体验。分离杠杆沿圆周均匀布置，铰接在离合器盖的支点上，一端和压盘连接，另一端对应分离轴承的作用位置，杠杆比经过精确计算，保证踏板的行程可以转化为足够的压盘分离位移，同时各杠杆的端面向分离轴承侧的高度差控制在极小范围内，保证分离过程中压盘平行向后移动，不会出现偏斜。安装边界层面，总成的轴向总厚度要匹配发动机和变速器之间的安装空间，保证离合器分离行程不会和变速器输入轴的前端结构发生干涉，

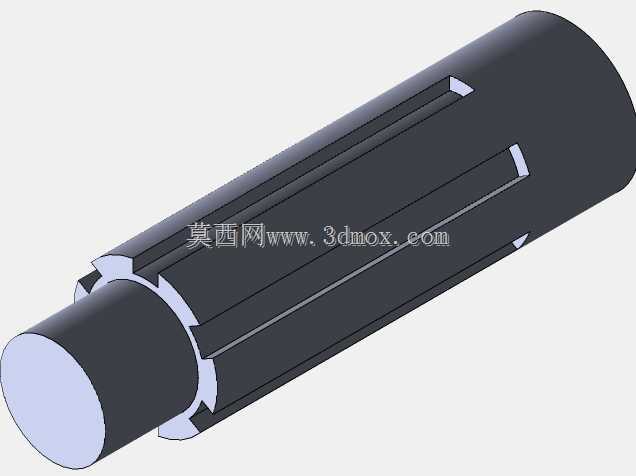

　　从动盘的花键规格要和对应变速器输入轴的花键参数完全匹配，摩擦片的外径尺寸不能超过飞轮的摩擦面外径，避免运转过程中摩擦片边缘和周边壳体发生剐蹭。在建模过程中，需要重点验证各运动部件的行程干涉情况：模拟分离轴承推动分离杠杆的全过程，检查压盘向后移动时，弹簧、杠杆、从动盘之间是否存在运动干涉，确认分离间隙均匀分布在摩擦片两侧；同时要校核螺栓连接位置的强度，保证发动机最大扭矩输出时，连接结构不会出现打滑、断裂的风险；还要考虑动平衡的设计需求，所有圆周分布的零件重量偏差要控制在允许范围内，避免高转速运转时产生过大的离心振动。这类单片离合器的结构设计，核心是在有限的安装空间内，平衡压紧力、分离力、散热性能、耐磨寿命几个核心指标，既要保证动力传递的可靠性，又要兼顾操作的轻便性和长期使用的耐久性，建模过程中每一处配合尺寸的设定，都要对应实际装车的工况需求，不能脱离实际应用场景做理想化的结构设计。
