铃木GS750摩托车踢脚起动杆组件结构

　　在大排量跨骑摩托车的起动系统设计中，脚起动机构作为电起动系统的冗余备份，在电瓶亏电、起动电机故障等极端工况下承担着强制起动发动机的核心作用，这套适配铃木GS750车型的踢脚起动杆组件，就是针对750cc排量直列四缸发动机的起动阻力特性开发的操作执行部件。从实际装车场景来看，该部件布置在发动机右侧曲轴箱的起动轴输出端，日常骑行状态下处于收折贴合车身侧盖的位置，避免突出部位干扰骑乘者腿部动作，也能减少车辆倾倒时的磕碰损伤；需要使用时向下翻转展开，利用杠杆原理放大骑乘者的脚部踩踏力，通过内部棘爪结构单向传递扭矩给起动从动齿轮，带动曲轴转动达到发动机点火转速，完成起动动作后棘爪自动脱开，避免发动机运转后反向带动起动杆高速旋转造成安全隐患。

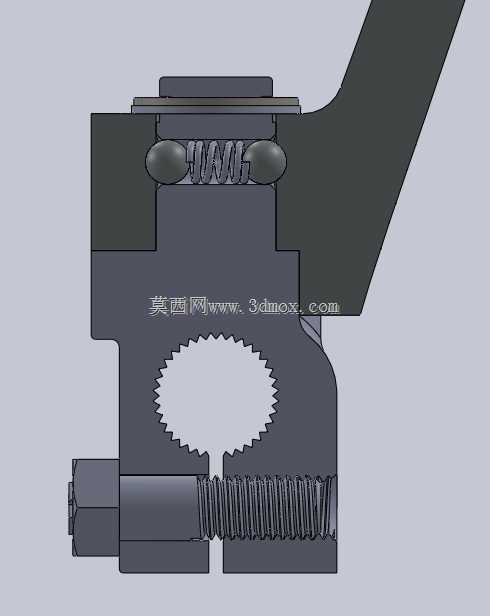

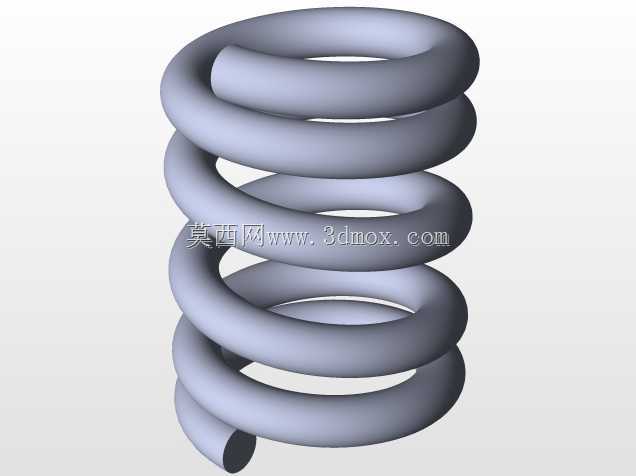

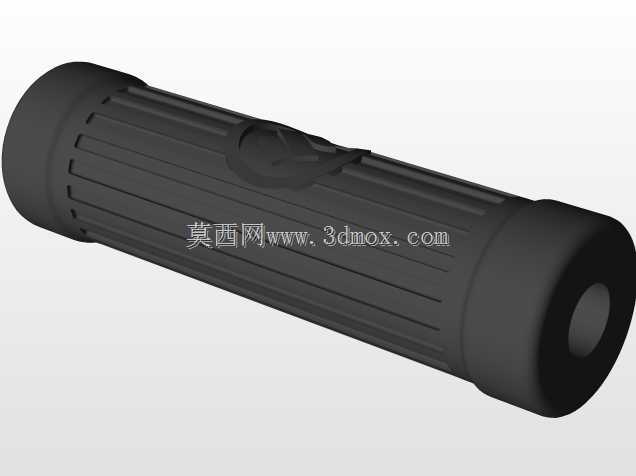

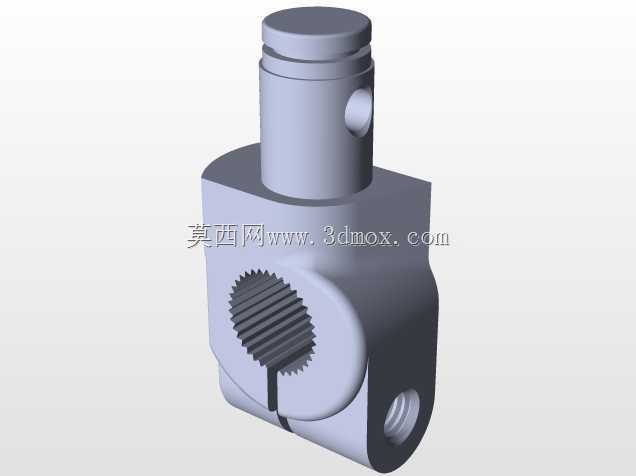

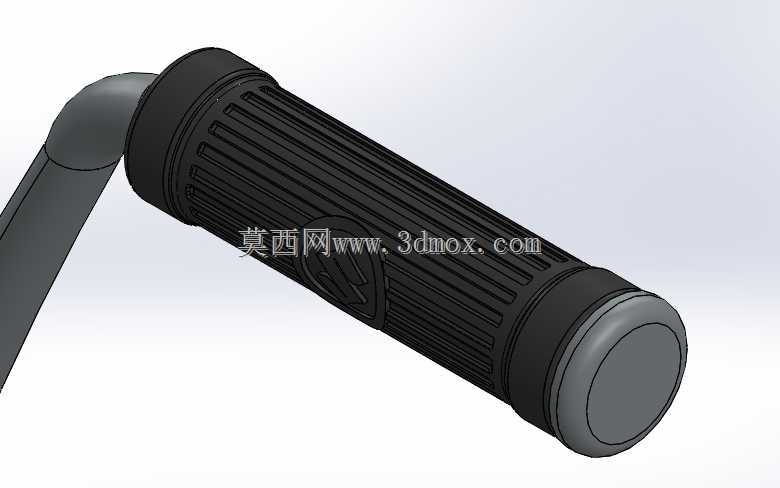

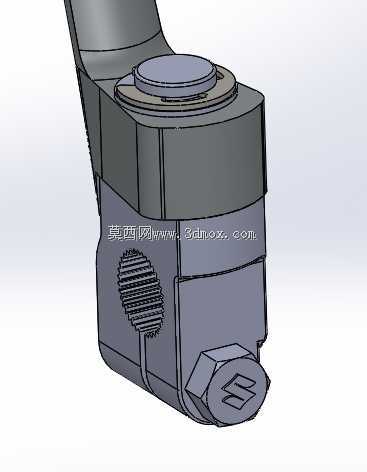

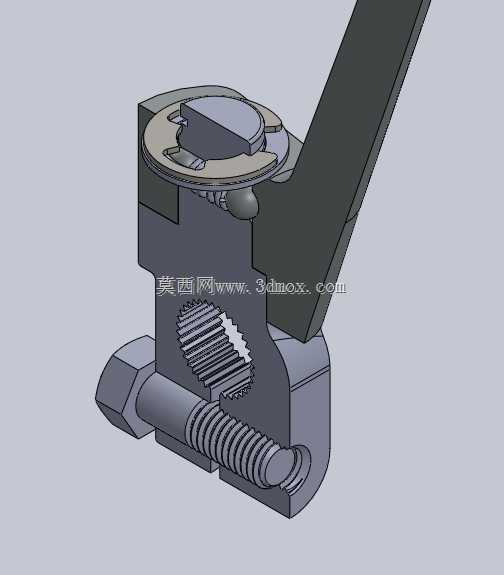

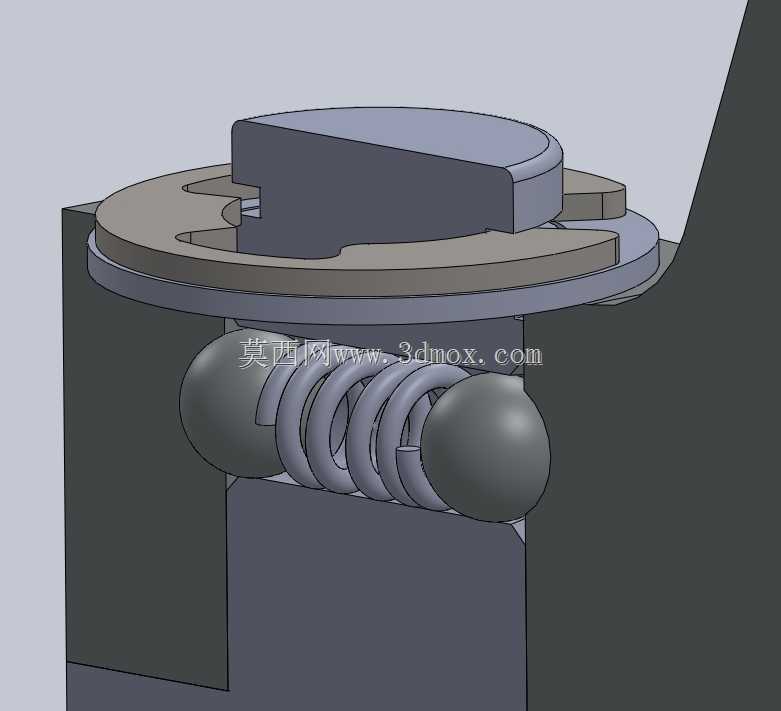

　　从结构设计逻辑来看，这套组件分为安装基座、弧形杆身、防滑踏头三个核心部分，各部分的参数设定完全匹配车型的安装边界与使用需求。安装基座采用分体式夹箍结构，内孔加工有与起动轴花键完全匹配的齿形，夹箍侧面设置锁紧螺栓孔，装配时通过螺栓预紧力将基座牢牢固定在起动轴上，保证大扭矩传递过程中不会出现相对滑转；基座内部集成了棘爪复位弹簧的安装位，弹簧预紧力经过反复调校，既能保证踩踏时棘爪可靠啮合传递扭矩，又能在起动完成后让棘爪快速脱离啮合状态，避免异常磨损。弧形杆身的曲率设计经过多轮人机工程验证，既避开了车身侧盖、排气管等周边部件的运动干涉，又能让骑乘者踩踏时的施力角度处于腿部发力的舒适区间，杆身采用变截面设计，靠近基座的受力最大位置截面厚度更大，向踏头方向逐渐过渡收窄，在保证整体结构强度、能承受1500N以上瞬时踩踏力的前提下，尽可能降低部件自重，减少骑行时的非簧载质量影响。踏头表面设计有周向分布的防滑滚花，增大鞋底与踏头之间的摩擦力，避免雨天或者鞋底沾有泥沙时踩踏打滑；踏头与杆身的连接位置设置有阻尼转轴，收折状态下能保持固定角度不会随意晃动，展开时能自动卡入工作位置，不需要额外的锁止操作。

　　在实际建模与结构校核过程中，需要重点关注几个核心的尺寸边界：首先是安装基座的花键参数，必须与原厂起动轴的花键模数、齿数、压力角完全一致，配合间隙控制在0.02-0.05mm之间，间隙过大会导致传动冲击异响，间隙过小则会出现装配困难甚至卡滞；其次是杆身的运动包络，需要模拟从收折位置到最大踩踏行程的全运动路径，校核与周边排气前段、车架下管、侧盖等部件的最小间隙，保证在整车最大侧倾角度、发动机最大抖动位移下都不会出现干涉；另外还要考虑复位扭簧的扭矩匹配，扭簧扭矩过小会导致起动杆在车辆颠簸时自动下落，扭矩过大则会增加收折操作的阻力，同时加速转轴位置的磨损。这套组件的细节设计还考虑了长期使用的可靠性，所有转动配合位置都设计有润滑脂存储槽，装配时填充耐高低温的锂基润滑脂，减少日常使用中的维护频次；杆身表面采用喷塑处理，兼顾耐磨性能与外观质感，基座等受力较大的部件采用锻造铝合金材质，相比铸铁材质减重40%以上，同时具备足够的抗冲击强度，即使出现车辆倾倒的情况，也只会出现轻微变形而不会直接断裂，降低后期使用的更换成本。对于摩托车改装、零部件逆向开发的从业者来说，这套结构的建模过程需要重点还原花键配合、棘爪啮合、转轴阻尼这些细节特征，不能只做外观曲面的复刻，否则输出的模型无法用于实际的结构校核与零部件试制，也失去了三维模型在工程开发中的实际价值。
