惰轮臂传动连接组件结构设计

　　在带传动、链传动以及齿轮啮合传动系统中，惰轮臂是承担张紧调节、传动路径导向的核心支撑部件，这类零件广泛应用在中小功率传动的工业设备、输送线动力端、小型内燃机附件传动系统中，它的结构合理性直接决定了传动系统的张紧稳定性、运行噪音水平以及易损件的更换维护效率。从实际工程应用场景来看，这类惰轮臂往往安装在传动系统的机架安装面与惰轮转轴之间，既要承受传动带或者链条张紧后产生的交变径向载荷，还要预留出张紧调节的行程空间，同时要兼顾装配时的操作便利性，避免出现装配干涉、调节行程不足导致张紧失效的问题。

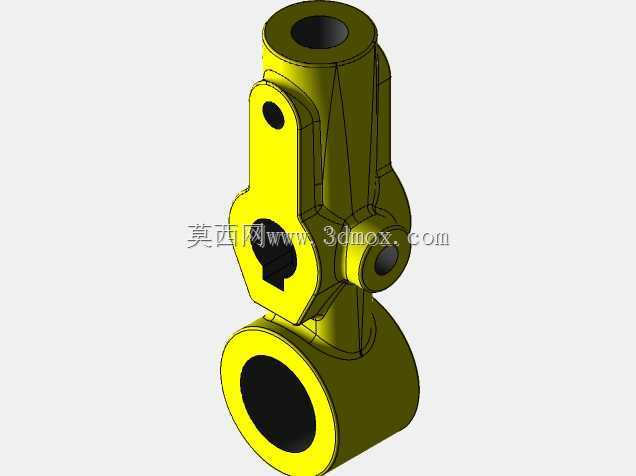

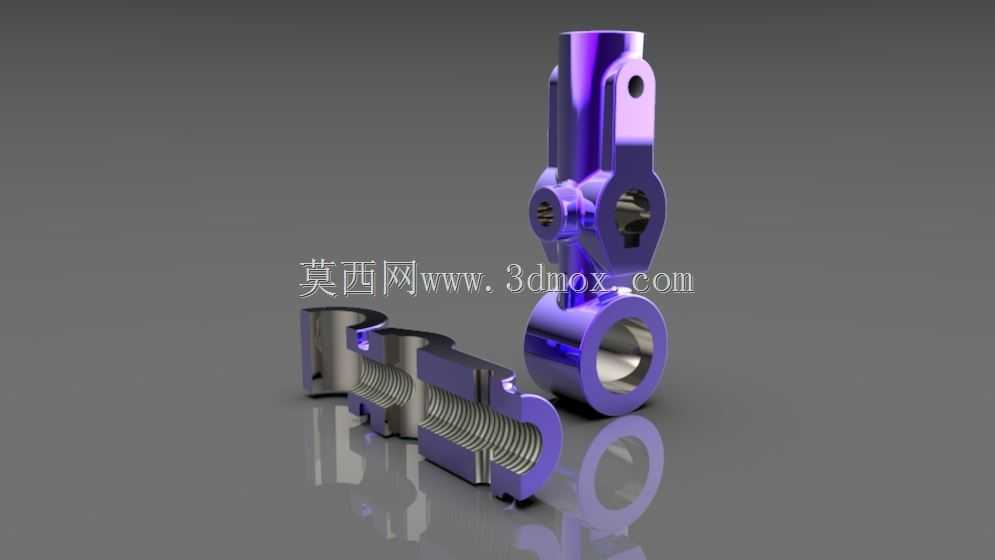

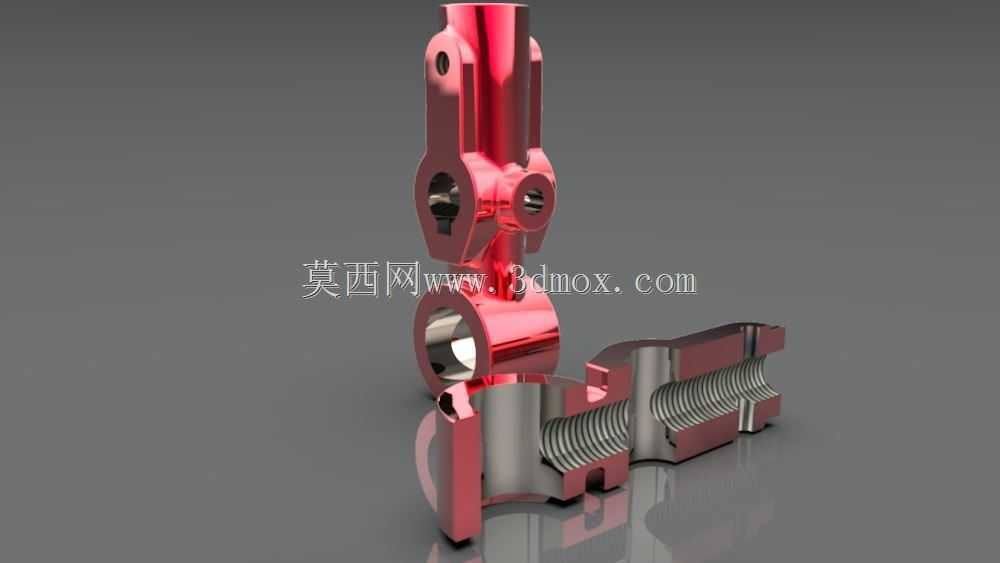

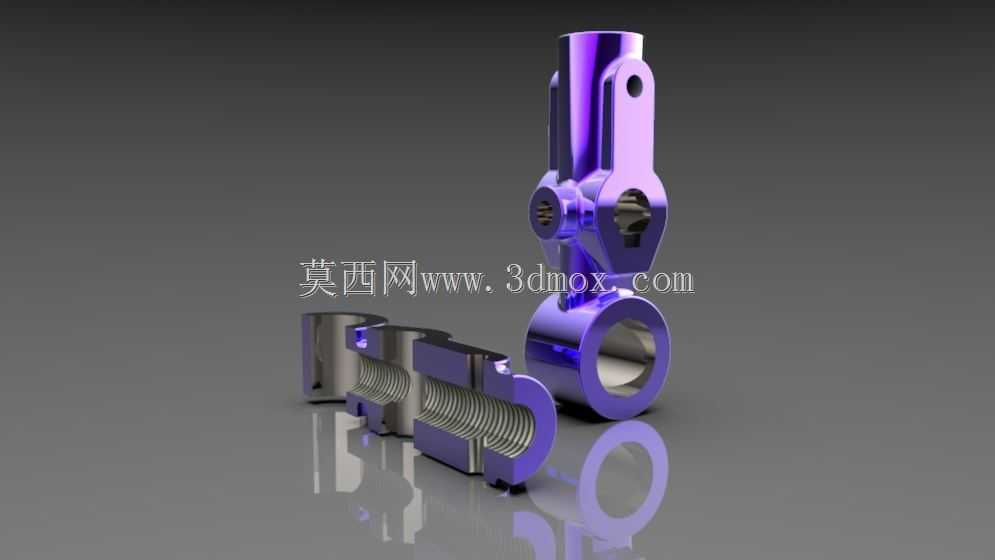

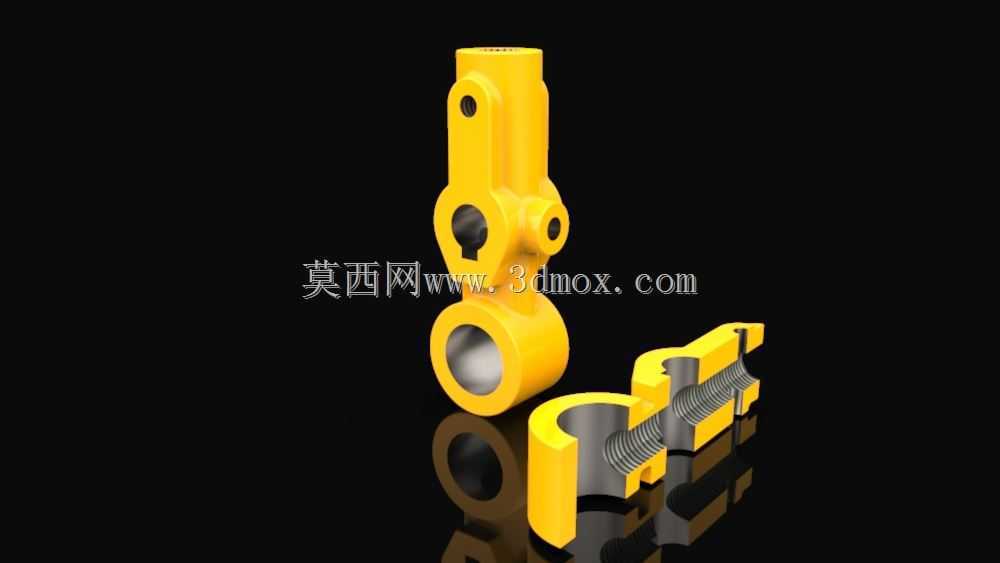

　　从结构功能特性来看，这款惰轮臂采用一体化的臂身结构设计，上端设置的带孔凸台用于铰接固定在设备机架的安装支座上，作为整个臂体摆动的旋转支点，孔位的公差配合需要满足铰接销轴的转动间隙要求，既要保证臂体可以顺畅摆动实现张紧调节，又不能间隙过大导致传动过程中臂体出现异常窜动，引发张紧力波动。臂身中部的异形镂空结构并非单纯的减重设计，在实际结构设计中，这类镂空结构一方面可以降低臂体自身的转动惯量，让张紧调节时的操作力更平顺，另一方面可以规避传动系统运行过程中周边零部件的运动干涉，比如避让传动带的侧边、相邻齿轮的齿顶圆轮廓，同时还能在铸造或者机加工过程中减少材料堆积导致的应力变形，提升零件加工后的尺寸稳定性。臂身下端的大尺寸轴孔是用于安装惰轮转轴的核心配合位，孔内需要加工对应的轴承安装挡肩或者衬套配合面，保证惰轮转动时的同轴度要求，避免惰轮运转时出现偏摆，加速传动带或者链条的单侧磨损。

　　在设计思路层面，这类惰轮臂的结构建模需要优先确定三个核心位置的尺寸边界：首先是上端铰接孔的中心位置，这个位置需要匹配设备机架上的预设安装点，要保证臂体摆动范围内不会和机架上的其他加强筋、安装螺栓产生空间干涉；其次是下端惰轮安装孔的中心距，这个尺寸直接决定了惰轮的初始安装位置，需要结合传动系统的中心距、传动带的长度公差、张紧行程要求来计算，保证在最小张紧位置时传动带可以顺利套入，最大张紧位置时传动带的张紧力处于设计要求的合理区间，不会出现过载拉断或者张紧不足打滑的问题；最后是臂身的截面厚度，需要根据传动系统的最大张紧力做抗弯强度校核，臂身的受力属于典型的悬臂梁受力模型，要保证在最大张紧载荷下臂身的变形量控制在允许范围内，避免因为臂体变形导致惰轮偏斜，影响传动平稳性。

　　从安装边界的角度考量，这款惰轮臂的外形轮廓需要做对应的倒角和圆角处理，所有的安装孔位都要预留出螺栓或者销轴的装配操作空间，比如上端铰接孔的外侧要留出扳手操作的空间，下端轴孔的端面要和惰轮轮毂的端面保持足够的贴合面积，保证惰轮安装后的端面跳动符合要求。臂身侧面的凸台结构是用于安装张紧调节螺栓的限位结构，通过调节螺栓的旋入长度可以精准控制臂体的摆动角度，从而实现张紧力的微调，这个凸台的位置需要保证调节螺栓的施力方向和臂体的摆动方向相切，让调节操作更省力，同时避免调节螺栓承受额外的径向剪切力。在实际建模过程中，这类零件的细节处理还要考虑加工工艺性，比如所有的机加工面都要设置合理的退刀槽，非加工面的铸造圆角要统一，避免出现应力集中的尖角，零件的壁厚要尽量保持均匀，减少铸造或者3D打印过程中的变形缺陷。对于传动系统来说，这类惰轮臂虽然不属于直接传递动力的核心零件，但它的结构精度直接影响整个传动系统的运行可靠性，设计过程中需要反复核对安装空间、运动行程、载荷强度三个维度的参数，才能保证零件装配后可以稳定实现设计功能，减少后期现场调试的整改工作量。
