镂空编织结构椭球形光影装饰灯具设计

　　这款椭球形镂空装饰灯具的结构设计，最初是针对商业空间氛围照明场景做的定向开发，落地场景覆盖精品酒店大堂艺术装置区、高端餐饮散座区隔断、文创书店陈列区以及品牌快闪店的视觉焦点位，区别于常规直射照明灯具，它的核心作用是通过结构本身的镂空排布，将内置光源的光线打散成规律的交错光影，在墙面、地面投射出编织纹理的光斑，不需要额外加装柔光罩或者图案片，就能实现兼具照明与装饰的双重效果。

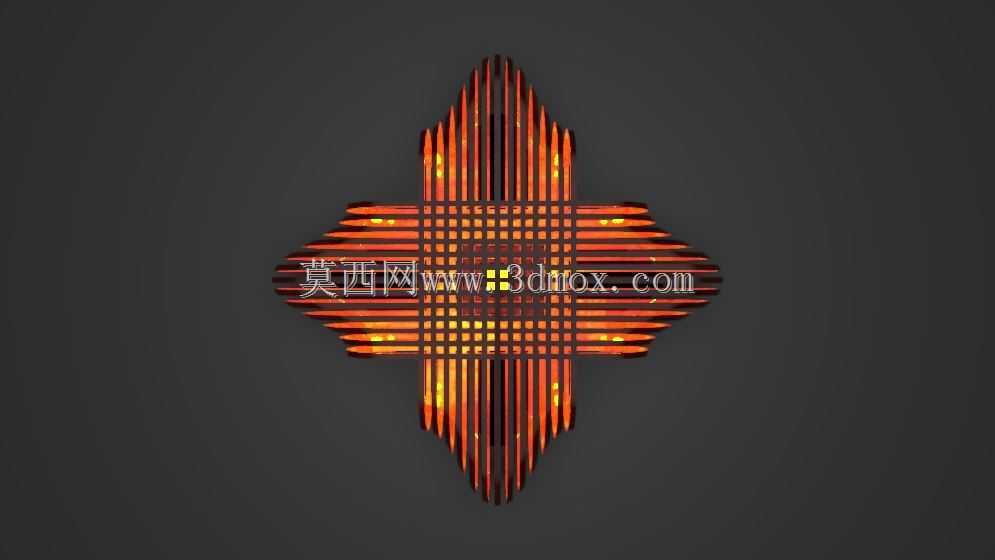

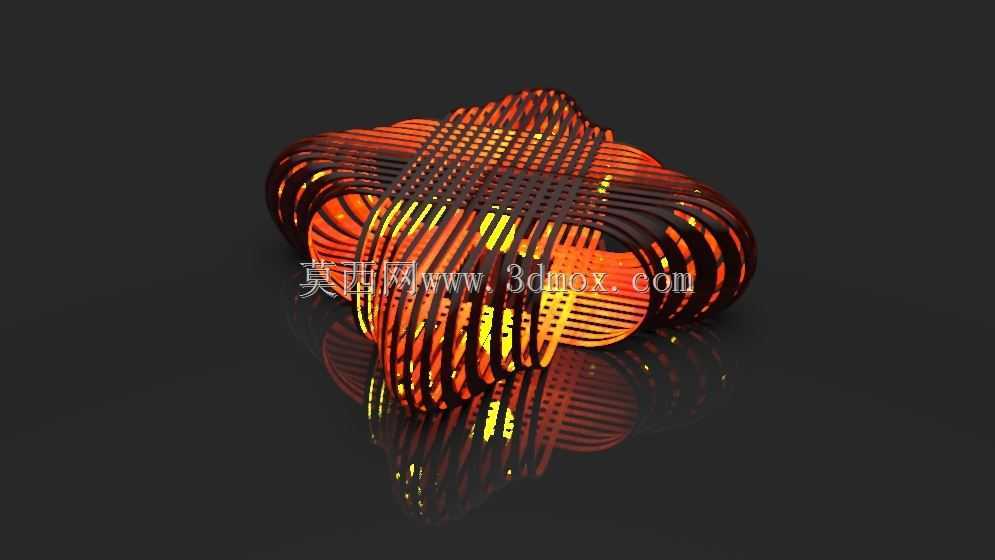

　　从功能特性来看，整个壳体采用连续交错的条带编织结构，没有额外的拼接焊缝或者外露紧固件，条带之间的间隙经过反复调整，既保证光线能够均匀透出，不会出现局部过暗或者光斑过密的问题，同时条带本身的宽度也做了力学校核，整个椭球壳体依靠条带之间的互相穿插咬合形成自支撑结构，不需要额外增加内部加强筋，既减轻了整体重量，也避免内部结构遮挡光线形成杂影。内置光源采用低功率暖光LED模组，安装位设置在椭球的几何中心位置，保证各个方向透出的光线密度一致，不会出现一侧光影过密另一侧稀疏的问题，壳体表面做哑光深色处理，避免光源在壳体表面形成反光，影响最终的光影投射效果。

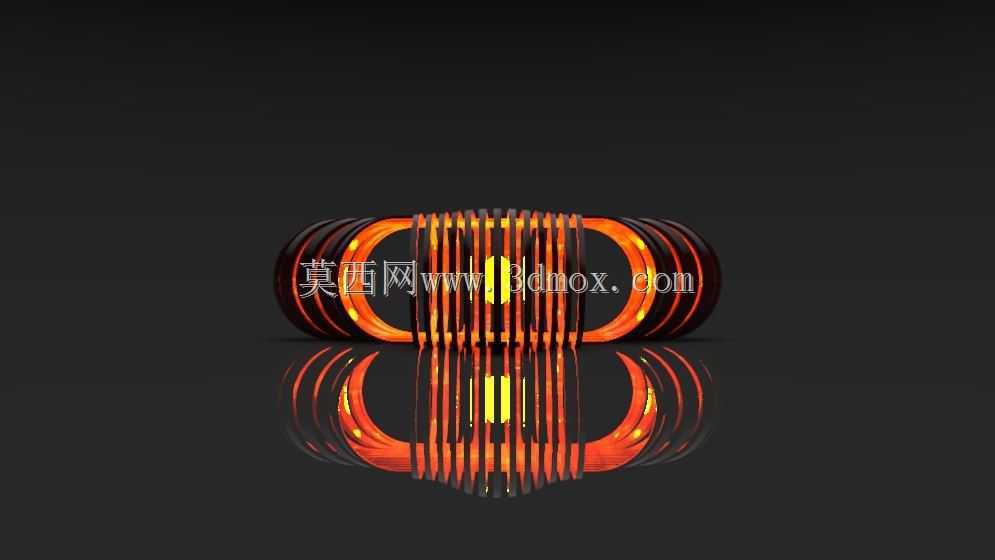

　　设计过程中最先确定的是整体的安装边界，整个椭球的长轴尺寸控制在380mm，短轴尺寸控制在260mm，整体重量控制在1.2kg以内，适配常规的顶部吊线安装方式，吊线的连接点隐藏在椭球顶部的条带间隙中，不会破坏整体的编织视觉完整性。最初的结构方案尝试过均匀等宽的直条带排布，但是建模后光影模拟发现，直条带投射出的光影是规则的平行线条，视觉效果过于生硬，和想要的柔和编织感不符，后来调整为条带随椭球曲面做连续的弧度扭转，每根条带的宽度保持12mm不变，但是相邻条带的间隙从顶部到底部做渐变处理，顶部靠近吊点的位置间隙控制在3mm，既保证顶部结构强度，也避免顶部漏光过多形成顶部亮斑，中部区域间隙调整为8mm，是光影投射的核心区域，底部间隙收窄到5mm，避免底部光线直射人眼产生眩光。

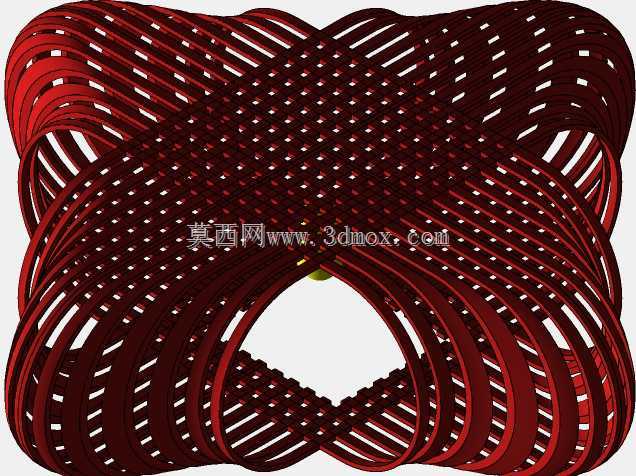

　　结构建模阶段需要重点处理条带之间的相交关系，每根条带都沿着椭球面做等距偏移，保证条带本身的厚度均匀，控制在2mm，既满足3D打印或者钣金折弯加工的工艺要求，也不会因为条带过厚导致边缘产生厚重的阴影。条带之间的穿插位置做了0.2mm的间隙预留，避免加工或者装配过程中出现干涉，同时所有的条带边缘都做了R1的圆角处理，既避免加工后边缘锐边划手，也能让投射出的光影边缘更柔和，不会出现生硬的锯齿边。

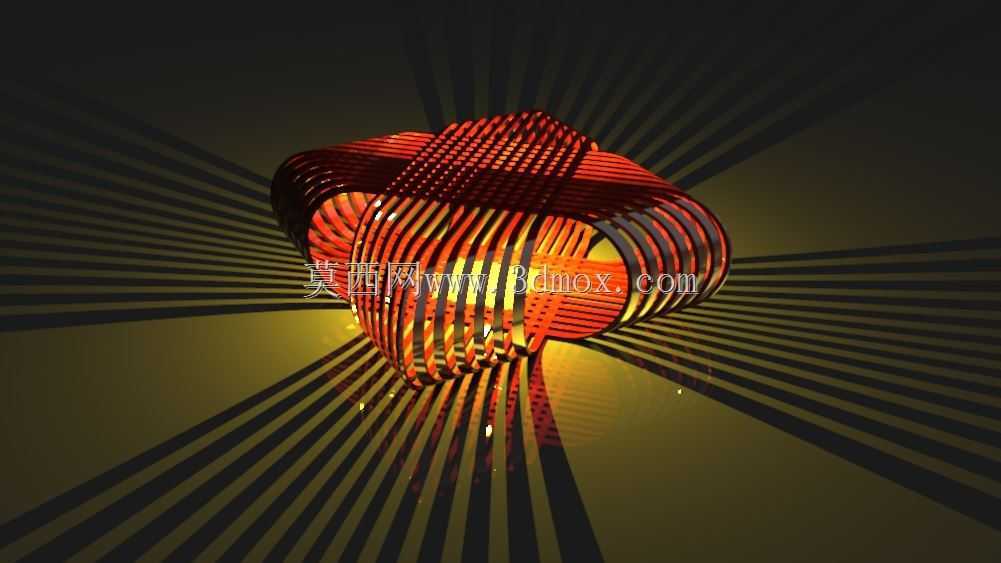

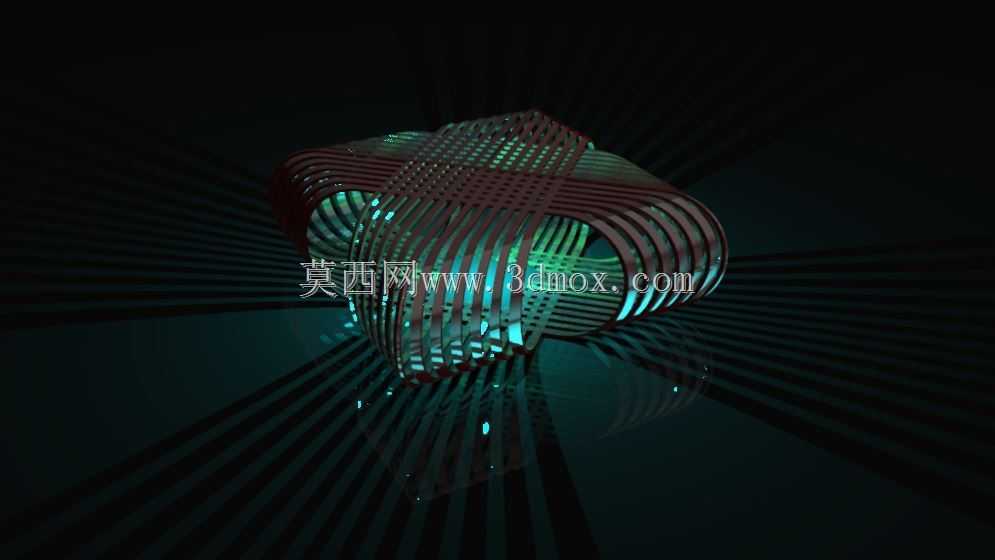

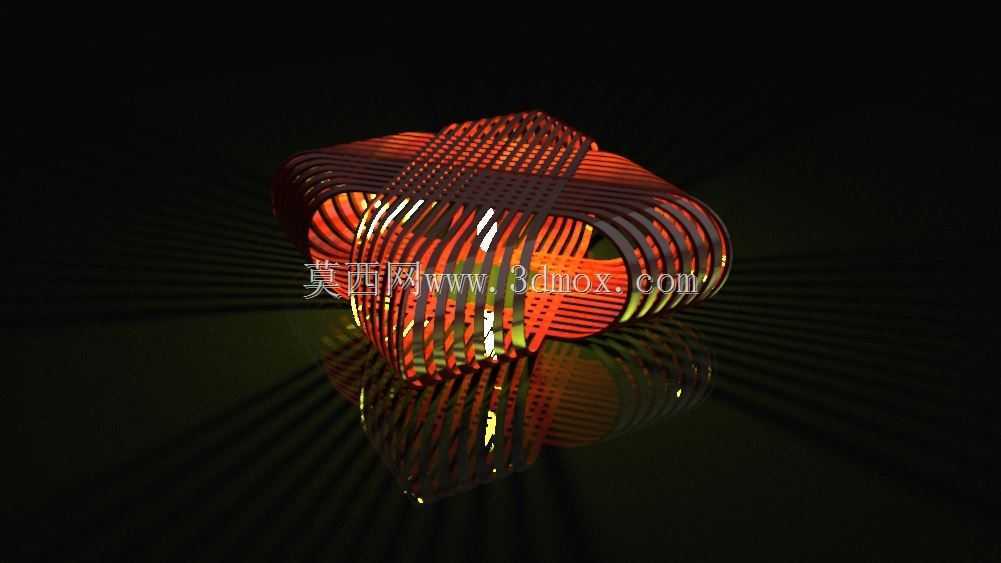

　　实际安装适配性上，顶部的吊点采用标准M6螺纹接口，可以适配市面上常规的吊灯吊线、吊杆配件，不需要额外定制转接件，壳体采用上下分体式结构，分体位置设置在椭球长轴的水平中分面，连接结构隐藏在条带内侧，采用旋转卡扣的方式固定，不需要额外螺丝，后期更换内部光源的时候只需要旋转下半部分壳体就可以拆开，维护操作非常便捷。光影效果调试阶段，针对不同的安装高度做了对应验证，当安装高度距离地面2.8m的时候，地面投射的光影编织纹理直径可以达到1.2m，纹理间隙均匀，不会出现变形，当安装高度提升到3.5m的时候，光影覆盖范围可以扩大到1.8m，适合更大空间的氛围营造。

　　从结构可靠性角度，整个壳体的条带排布经过受力仿真验证，在常规吊装工况下，最大形变位置出现在椭球赤道位置的条带中部，形变量控制在0.15mm以内，不会因为长期吊装出现结构变形，条带之间的咬合位置可以有效分散整体受力，不会出现局部应力集中的问题，适配室内常温干燥的使用环境，表面处理层可以耐受长期的光源烘烤，不会出现变色或者掉漆的问题。
