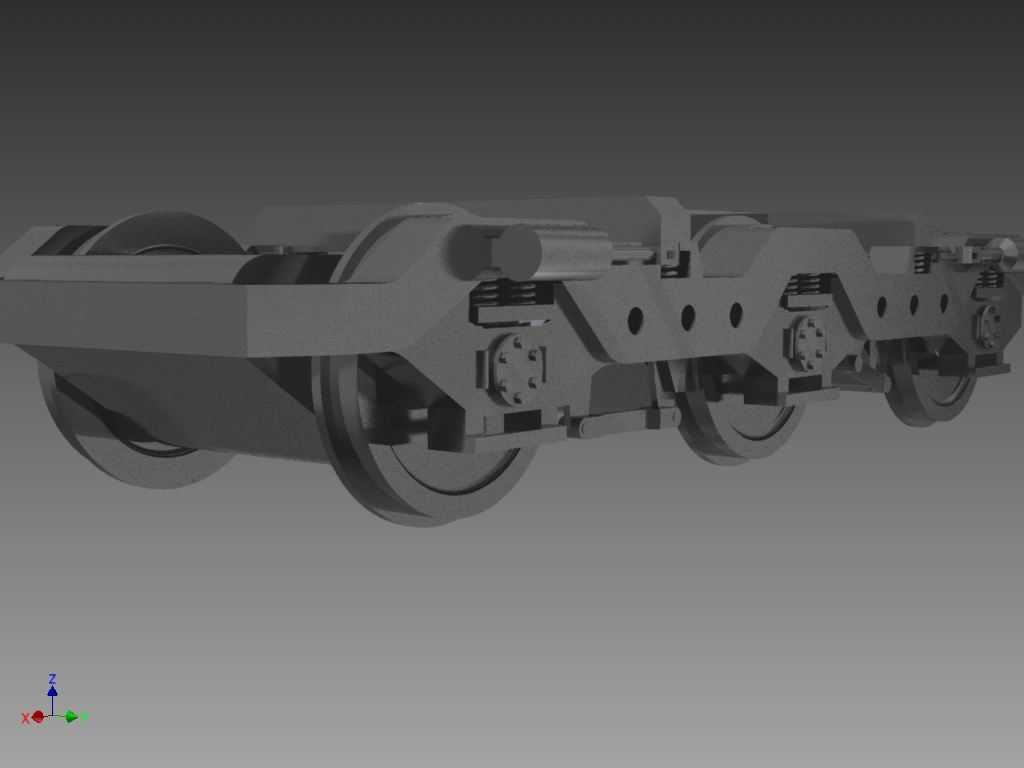

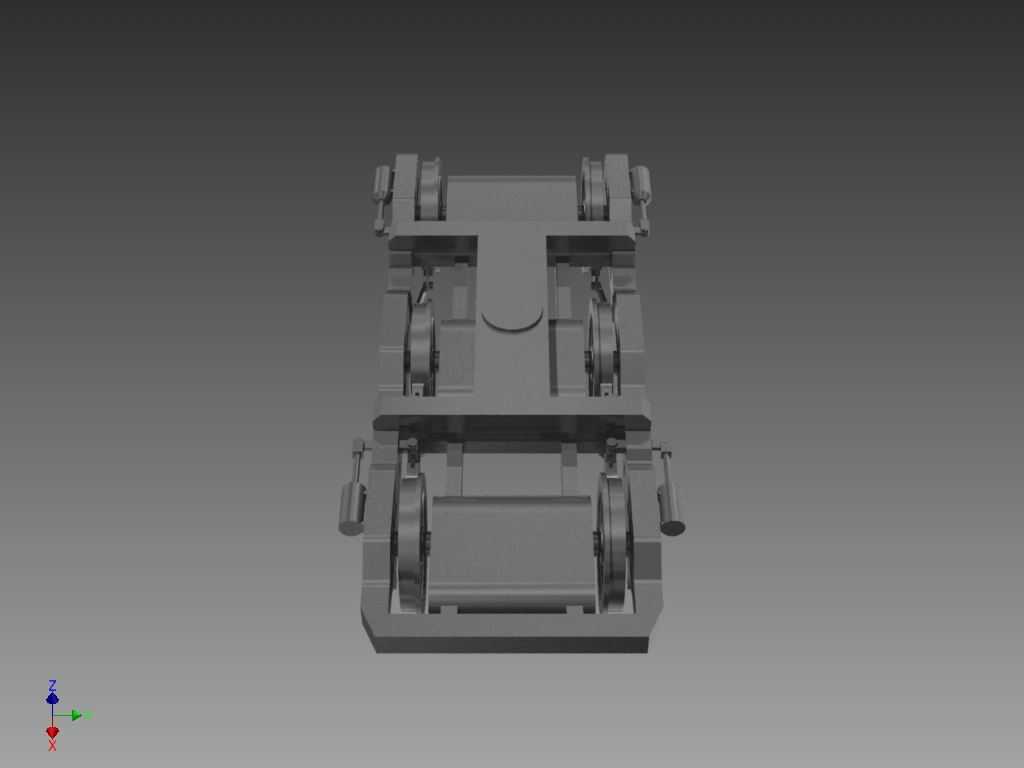

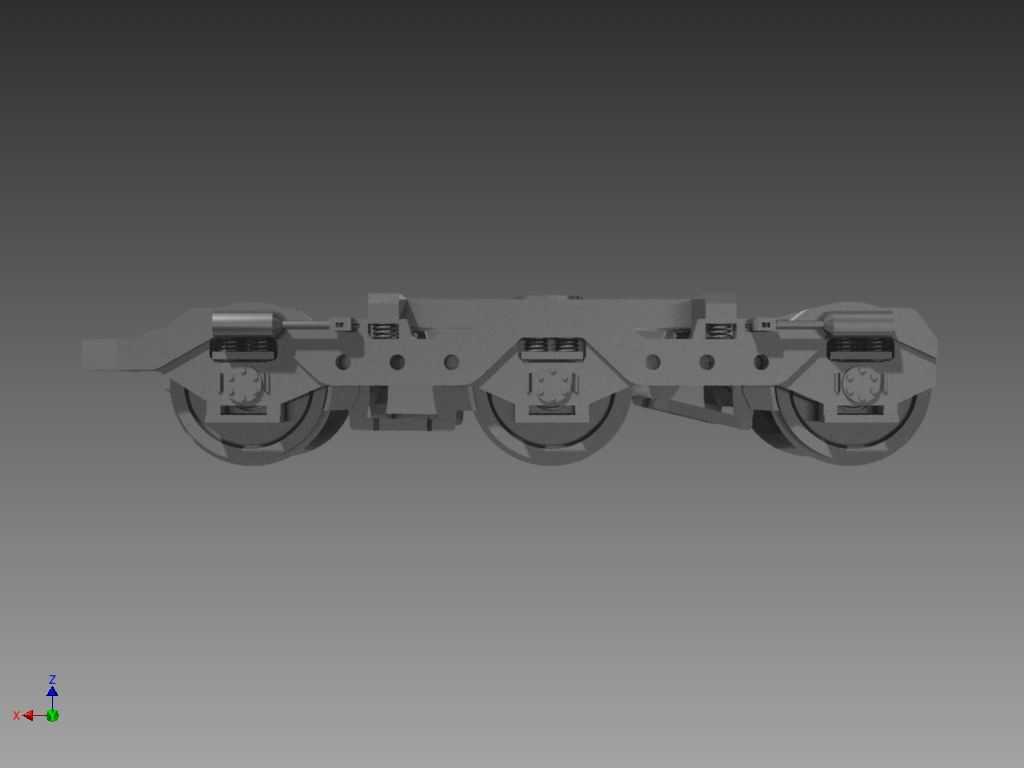

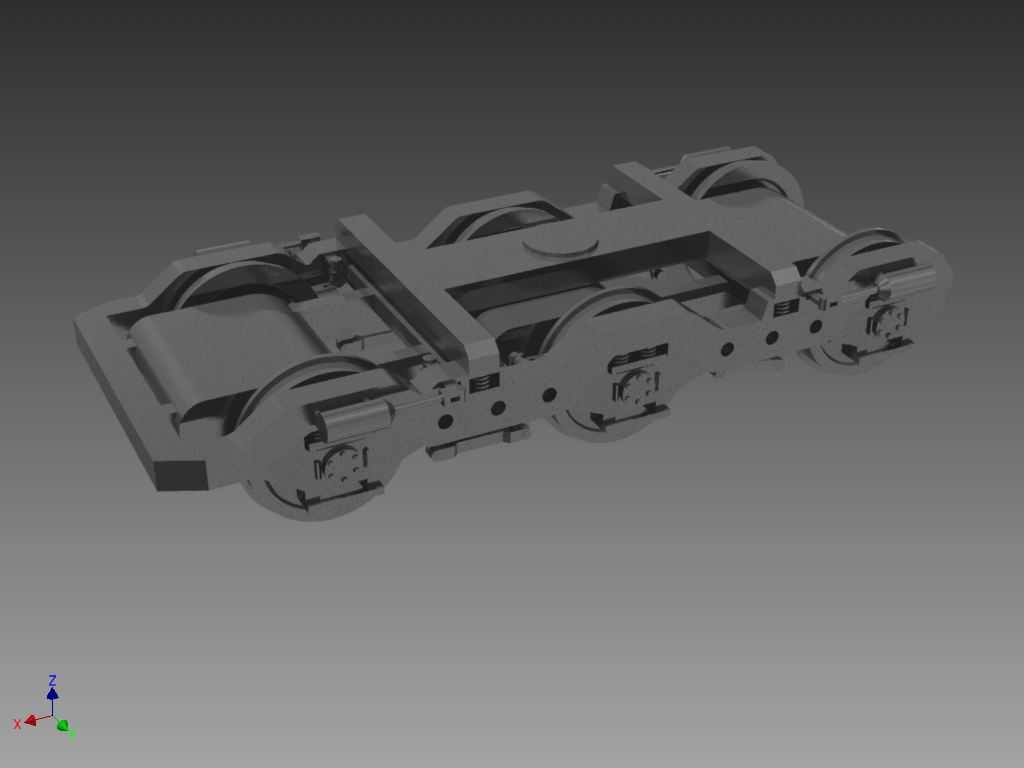

轨道车辆三轴转向架结构三维设计

　　在轨道车辆走行系统的设计环节中，三轴转向架的结构合理性直接决定了整车的运行稳定性、曲线通过能力以及载重表现，这类转向架多应用于大载重货运机车、重型调车机车以及部分特种轨道作业车辆，相比常规两轴转向架，其多出来的一根轴能够有效分散轴重，降低轮轨接触应力，适配大轴重、低线路等级的运行场景，在厂矿专用线、重载货运干线的调车作业段有着极高的应用占比。从结构设计逻辑来看，该转向架采用整体焊接构架作为承载基体，构架侧梁采用箱型截面设计，在保证整体抗弯抗扭刚度的同时，通过合理布置减重孔控制整体自重，横梁与侧梁的连接位置采用圆弧过渡结构，避免应力集中带来的疲劳损伤，这一设计思路完全贴合轨道车辆焊接构架的强度设计规范，

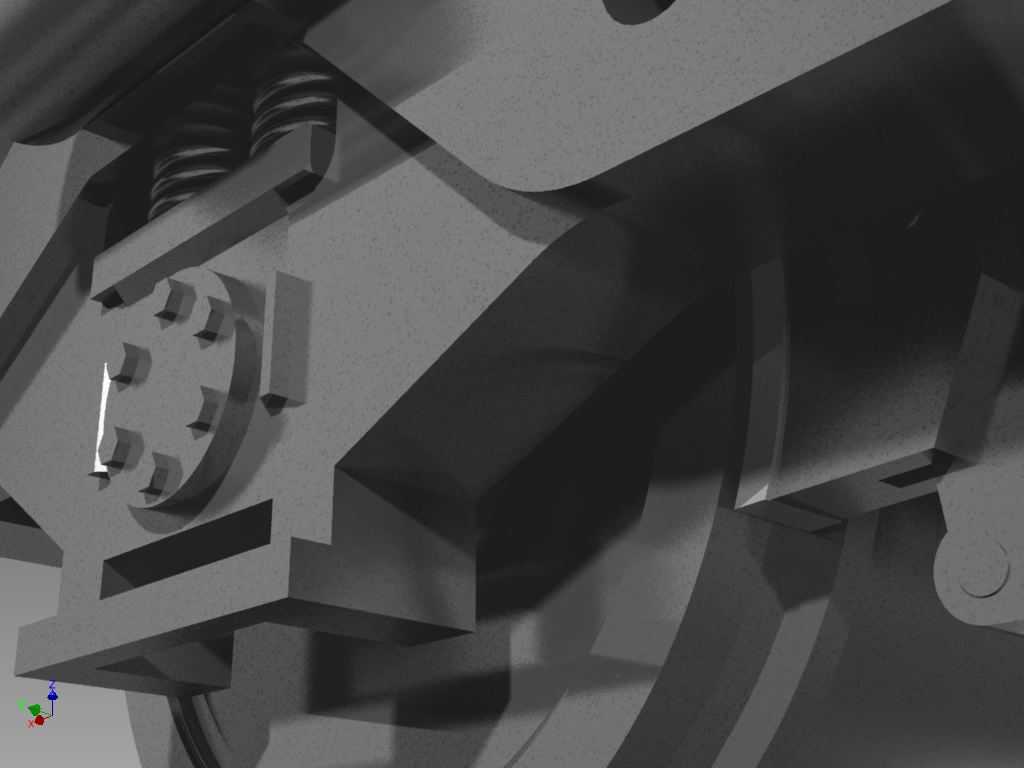

　　能够满足长期交变载荷下的使用寿命要求。轮对部分采用整体碾钢车轮搭配车轴的压装结构，轴箱定位采用导框式定位结构，这种定位方式结构简单可靠，维护成本低，能够在传递纵向、横向载荷的同时，为轮对提供合适的定位刚度，兼顾直线运行的稳定性与曲线通过时的轮对横移自由度，适配低速大载重的运行工况。一系悬挂采用螺旋弹簧搭配液压减震器的组合结构，弹簧布置在轴箱与构架侧梁之间，能够有效过滤轮轨传递来的高频振动，减震器则负责衰减振动能量，避免构架出现持续共振；二系悬挂设置在构架与车体之间，采用旁承承载结构，配合横向减震器与抗蛇行减震器，抑制车辆运行时的蛇行运动，保证车体的平稳性。基础制动装置采用单元式制动器，每个轮对对应设置独立的制动单元，

　　制动缸直接安装在构架的安装座上，省去了复杂的传动杠杆结构，制动响应速度快，制动力分配均匀，同时便于日常检修更换闸片。在安装边界的设计上，该转向架的固定轴距经过多轮动力学仿真优化，在保证小半径曲线通过能力的前提下，尽可能缩小轴距带来的车体中部偏移量，构架上预留的车体安装座、牵引装置接口、制动管路排布空间都严格对应主流重载机车的安装尺寸，能够直接适配多种车型的上车安装需求，不需要额外做结构改制。设计过程中对轮轨间隙、一系弹簧的动挠度空间、减震器的运动行程都做了充分的干涉校验，在极限工况下，比如最大超员载重、最大横移量、最不利曲线通过位置，所有运动部件之间都保留了足够的安全间隙，不会出现运动干涉问题。构架上的各类安装座，包括轴箱弹簧座、

　　制动单元安装座、牵引拉杆座、减震器安装座，都在建模阶段做了安装工艺性校验，预留了足够的螺栓操作空间，方便现场装配与后期维护作业。从实际使用场景出发，这类三轴转向架的轴重设计能够适配25t及以上的大轴重需求，在厂矿内部的重型物料运输线路上，能够承载更大的单车装载量，降低单位运输成本，同时其可靠的结构设计能够适应线路条件较差的专用线场景，减少日常维护的频次。建模过程中对所有板件的厚度、焊缝位置、圆角过渡都做了1:1的还原，没有做简化处理，能够直接用于后续的有限元强度分析、动力学仿真计算，也可以作为教学演示、结构方案评审的直观模型，帮助设计人员快速理解三轴转向架的载荷传递路径：垂向载荷从车体经二系旁承传递到构架，再经一系弹簧传递到轴箱、轮对，最终作用到钢轨上；纵向牵引力与制动力则通过牵引拉杆在构架与车体之间传递，再经轴箱定位结构传递到轮对，实现车辆的牵引与制动；横向载荷则通过轴箱定位、一系横向止挡、二系横向减震器逐层传递，保证车辆过曲线时的横向稳定性。
