带人像印刷区域的马克杯结构设计

　　日常接触的带柄马克杯，看似结构简单，实则在三维建模阶段需要兼顾使用手感、印刷适配性与结构强度的多重平衡。先从实际使用场景拆解，这类带定制印刷区域的马克杯，主要应用在日常办公饮水、家庭日常饮品盛放、文创周边定制、企业礼品定制等场景，需要适配60-100摄氏度的饮品盛放需求，同时要满足日常手持、洗碗机清洗、桌面放置的常规使用工况。

　　设计过程中首先要确定杯身的核心尺寸边界，常规手持马克杯的杯身外径控制在80-85mm区间，这个尺寸刚好适配成年人手掌围合握持的尺度，不会因为过粗导致持握费力，也不会因为过窄导致盛放容量不足；杯身总高度控制在95-100mm，搭配8-10mm的杯底厚度，整体满杯容量可以稳定在320-350ml，刚好匹配常规单次冲泡咖啡、茶饮的容量需求，放置在常规办公桌杯垫上也不会超出边界，适配绝大多数车载杯架的尺寸限制。杯柄的设计是整个结构的重点，不能只做外观造型，需要考虑持握时的受力分布，杯柄与杯身的连接位置要避开杯身上下15mm的区域，上部连接点距离杯口20mm，下部连接点距离杯底25mm，这个位置刚好是手持时手指自然弯曲的施力点，杯柄的内圈净空要保证能轻松穿过成年人四根手指，净空宽度不小于30mm，杯柄的截面做椭圆过渡，避免直角棱边硌手，同时杯柄与杯身的连接位置做R3-R5的圆角过渡，既可以减少注塑或者陶瓷烧制过程中的应力集中，避免连接处开裂，也能减少日常清洗时的卫生死角。

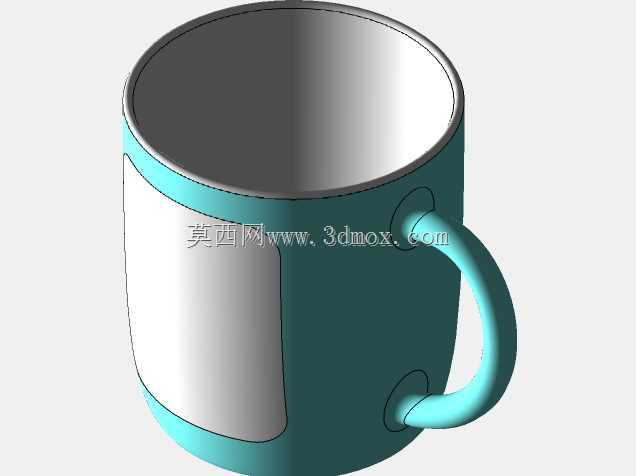

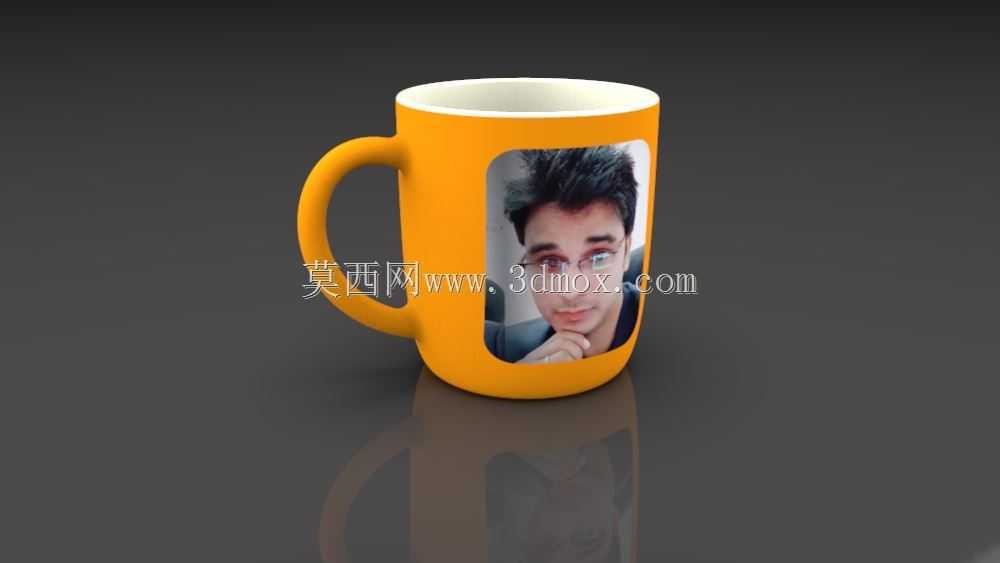

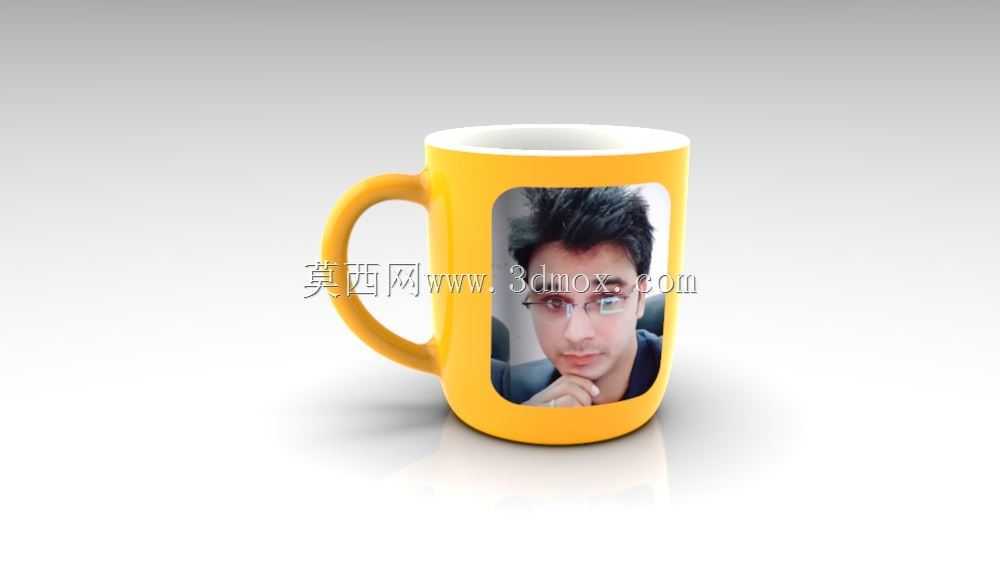

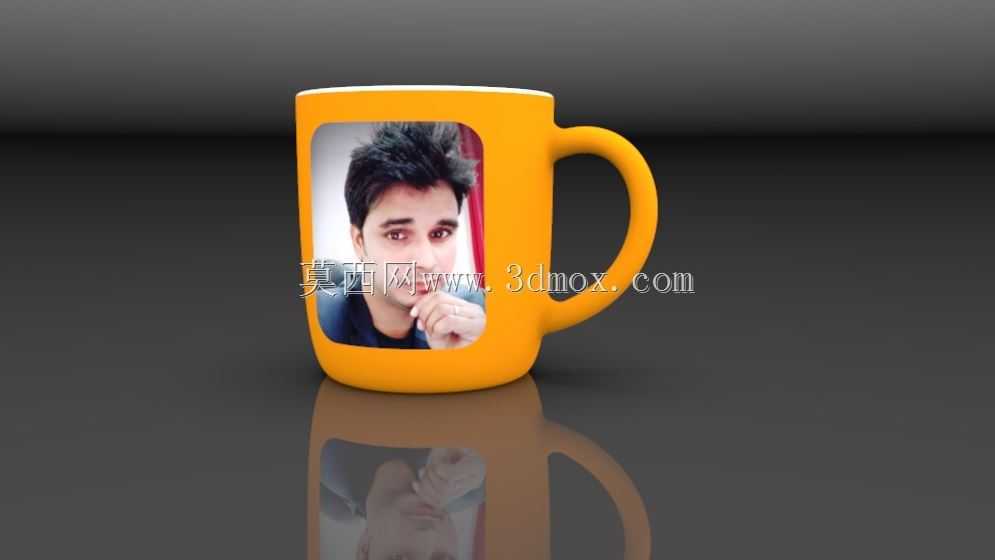

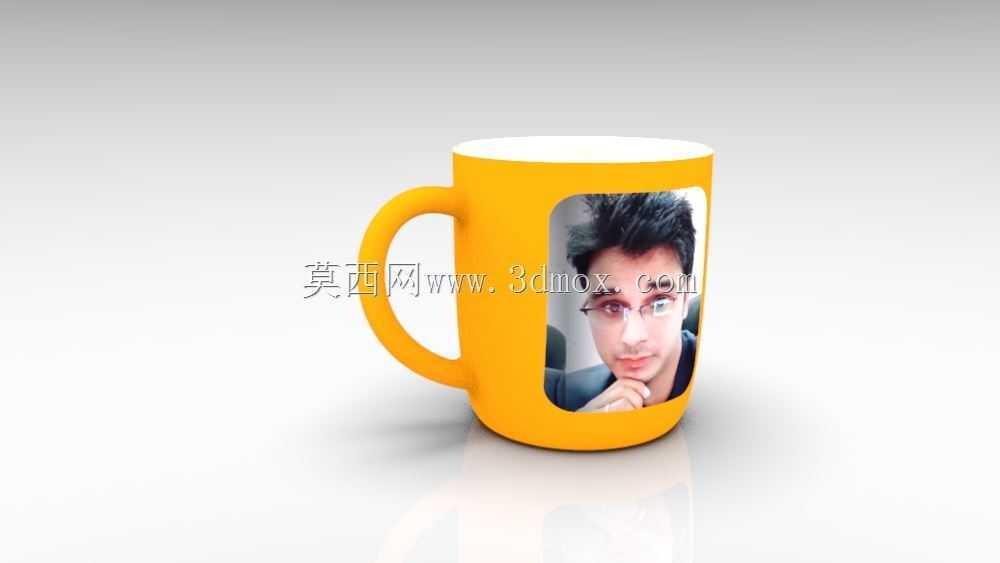

　　杯身的印刷区域设计是这款产品的差异化部分，在杯身正面预留一块70mm高、50mm宽的平整弧面区域，这个区域的曲面曲率要做特殊优化，不能和杯身整体曲率完全一致，要保证热转印或者丝网印刷时，图案能够完整贴合，不会因为弧度过大导致图案边缘拉伸变形，印刷区域的上下边缘距离杯口和杯底都预留足够的安全距离，避免印刷图案在日常使用中被杯盖摩擦、被桌面剐蹭导致掉漆。杯口位置做1.5mm的卷边处理，卷边的圆角控制在R2，既可以保证饮用时嘴唇接触的舒适度，避免锐边割嘴，也能提升杯口的结构强度，减少日常磕碰导致的杯口崩缺。杯底部分做内凹设计，内凹深度2mm，外圈做3mm宽的接触环，接触环的平面度要控制在0.1mm以内，保证杯子放置在光滑桌面上不会出现晃动，同时内凹结构可以减少杯底与桌面的直接接触面积，降低盛放热水时杯底热量直接传导到桌面，避免烫坏木质桌面或者留下烫痕。

　　建模过程中还要考虑后续生产的工艺适配，如果是陶瓷材质，整个杯身的壁厚要控制均匀，整体壁厚保持在4-5mm，不能出现局部壁厚突变，否则烧制过程中会因为收缩率不一致导致变形开裂；如果是塑料注塑材质，壁厚要调整到2.5-3mm，同时在杯柄与杯身的连接位置做适当的壁厚减薄过渡，避免注塑时出现缩痕。杯身内部的底面做R5的圆角过渡，和杯壁顺滑连接，方便日常清洗时能够轻松擦到杯底边角，不会残留茶渍咖啡渍。另外还要考虑叠放适配性，杯身内部靠近杯口的位置做1mm的限位台阶，保证多个杯子叠放时，上面的杯子不会直接卡入下方杯子过深，方便取用，同时叠放时的整体高度不会过高，提升仓储和运输的空间利用率。

　　从结构验证的角度，建模完成后需要模拟日常使用的受力场景，比如杯柄承受5kg的竖直拉力时，连接处的应力是否在材料允许的强度范围内，杯身单侧受力时是否会出现倾覆，装满热水时杯身外表面的温度是否在手持可接受的范围内，这些细节都需要在三维建模阶段通过结构分析提前优化，而不是等到开模或者打样之后再调整，能够大幅减少后续的迭代成本。很多人觉得这类日常用品的建模很简单，实则每一个尺寸、每一处圆角都对应着实际使用中的体验细节，比如杯柄的角度如果偏差5度，持握时的手腕角度就会不自然，长时间持握会容易累；杯壁的厚度如果偏差1mm，整个杯子的重量就会有明显变化，盛放热水时的隔热效果也会打折扣。
