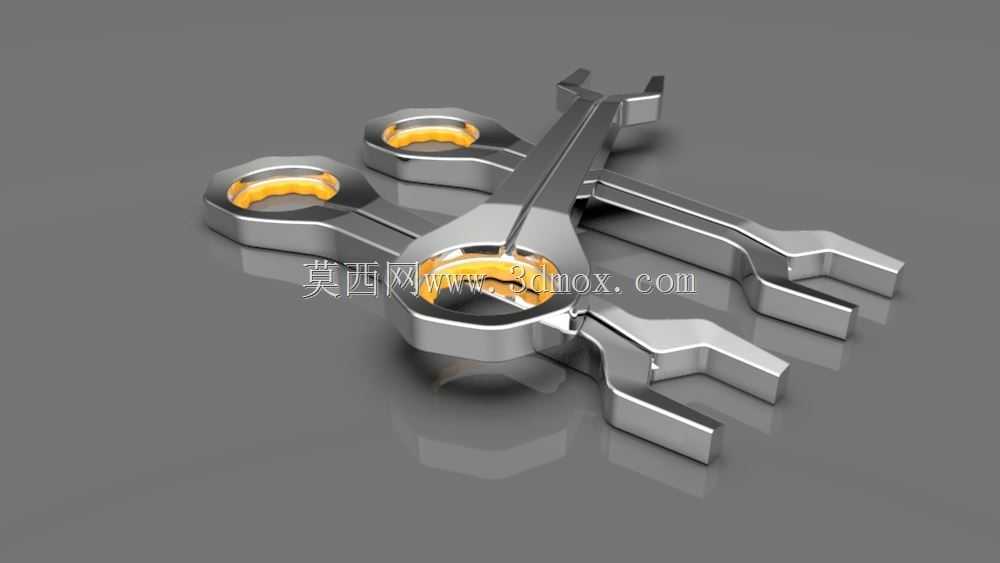

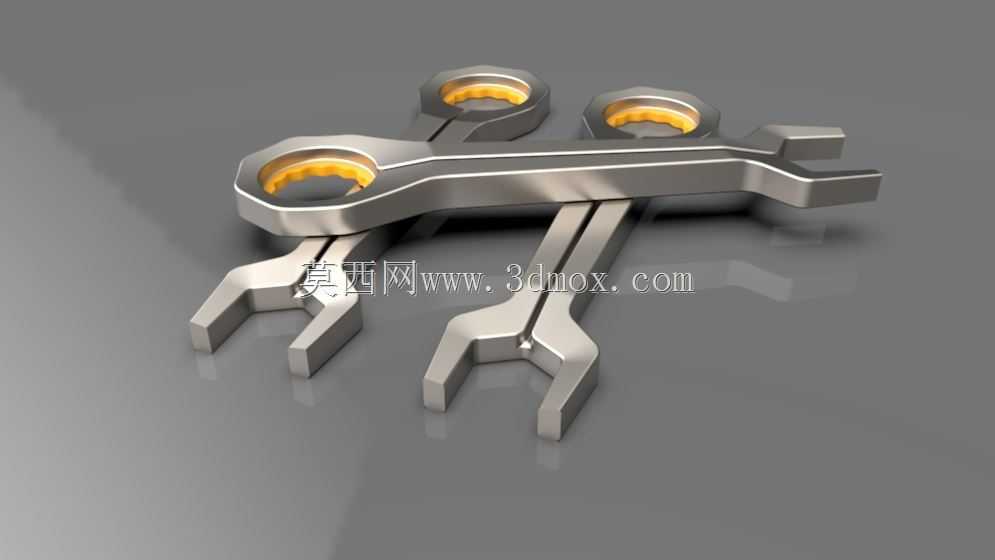

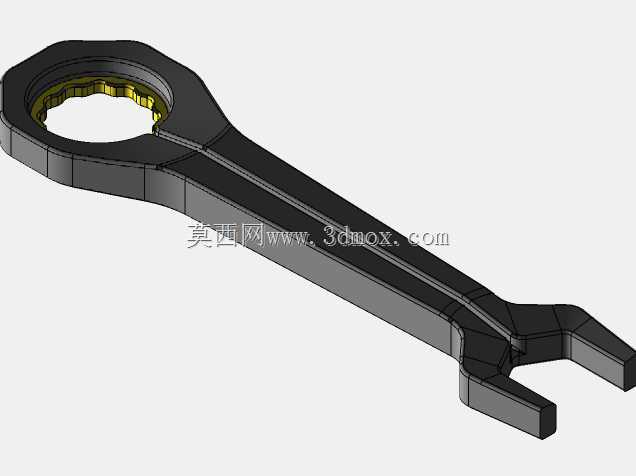

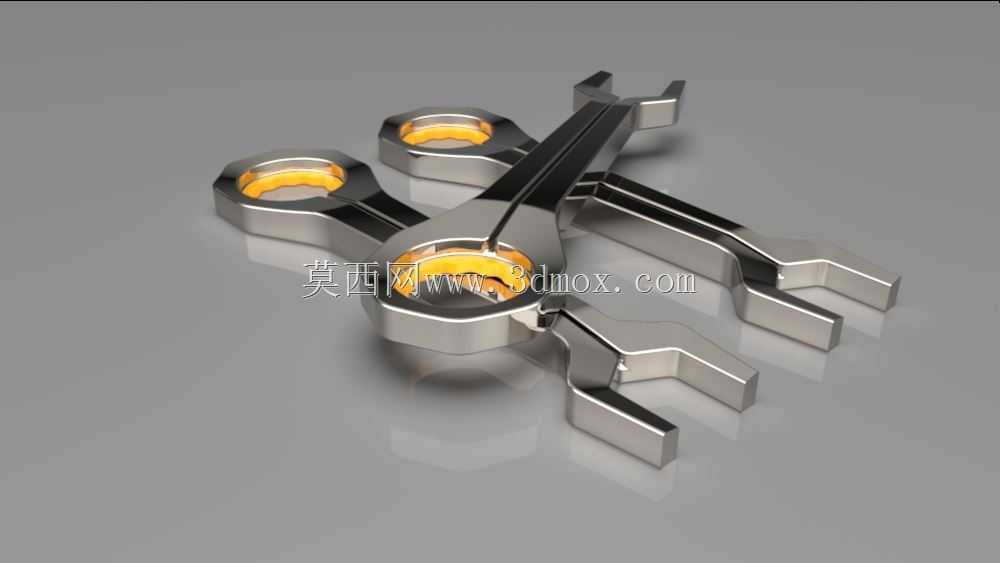

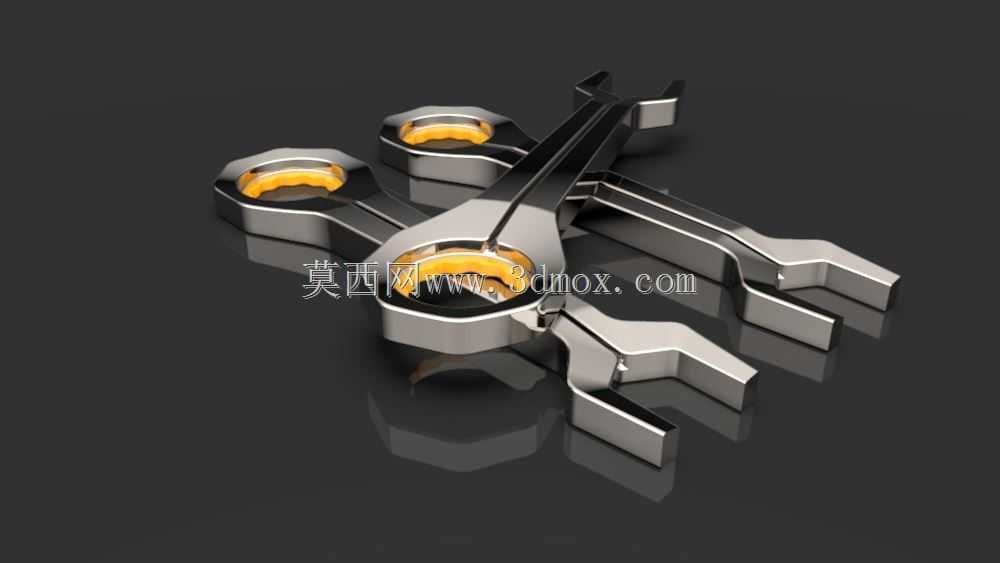

组合式开口梅花扳手三维结构设计

　　在设备运维、产线装配、机械加工现场，扳手是出现频率最高的手动扭矩工具之一，不管是生产线的设备日常点检紧固、机加工工位的工装夹具拆装、户外工程的设备检修，还是家用五金场景的紧固件操作，都离不开这类工具的支撑。这套组合扳手覆盖了开口与梅花两种主流工作端结构，能适配不同操作空间、不同扭矩要求的紧固件作业场景，解决单一结构扳手在狭窄工位、大扭矩需求下的使用局限。

　　从实际使用场景来看，开口端的设计主要针对需要快速套入、侧向进出的作业位置，比如管路排布密集的液压站周边、设备框架内侧的螺母位置，这类位置紧固件轴向空间不足，梅花端无法从端部套入，开口端可以从螺栓径向直接卡入，快速完成预紧或者松退动作，大幅提升狭窄空间的作业效率。而梅花端采用多角啮合结构，和螺母的接触受力面更多，施加扭矩时不会因为单点受力过大造成螺母棱角磨损，适合需要大扭矩的最终紧固或者锈蚀紧固件的松退作业，在重型设备检修、高强度螺栓装配场景下，梅花端的受力优势尤为明显，能有效减少紧固件打滑、棱角崩损的问题，降低作业过程中的零件损耗。

　　设计这套扳手结构时，首先要考虑的是受力路径的合理性，扳手的杆身作为扭矩传递的核心载体，截面采用变曲率过渡设计，从工作端到握持段逐步调整截面厚度，既保证工作端和紧固件啮合位置的结构强度，避免施加扭矩时开口端出现张口变形、梅花端出现齿形崩裂的问题，又能在握持段保留合适的握持宽度，匹配人手握持的施力习惯，减少长时间作业的手部疲劳。杆身和工作端的衔接位置采用大圆角过渡，避免直角位置的应力集中，防止大扭矩施加时出现杆身断裂的风险，这部分的曲率参数需要结合常用材质的屈服强度反复校核，保证在额定扭矩范围内的结构可靠性。

　　手柄位置的包覆结构设计，重点考虑防滑与绝缘的双重需求，在有少量油污的作业场景下，金属杆身容易打滑，包覆的防滑结构能增加手部和手柄的摩擦力，避免施力过程中脱手造成磕碰；在低压带电作业的场景下，包覆层还能起到基础绝缘防护作用，提升作业安全性。同时手柄的轮廓贴合人手握持的自然弧度，不会出现硌手的棱角，即便是持续施加较大扭矩，也能保持稳定的握持状态。

　　从尺寸边界来看，不同规格的扳手对应不同公称直径的紧固件，开口端的开口尺寸严格匹配对应螺母的对边宽度公差，保证卡入后没有过大的旷量，避免施力时滑脱；梅花端的齿形分度精度控制在合理范围内，即便是螺母棱角有轻微磨损，也能顺利啮合，不会出现卡滞或者打滑的问题。扳手的整体长度根据对应规格的额定扭矩设计，小规格扳手长度较短，适合小空间快速操作，大规格扳手长度更长，利用杠杆原理放大施加的扭矩，满足大直径螺栓的紧固扭矩要求，同时长度设计也兼顾了收纳需求，整套扳手可以整齐排布在工具架或者工具包内，不会占用过多的收纳空间。

　　在实际建模过程中，工作端的齿形和开口轮廓是建模的核心难点，需要严格遵循紧固件的尺寸公差标准，保证虚拟模型和实际加工出来的产品尺寸一致，后续可以直接对接加工工艺，完成锻压、铣削、热处理等工序的工艺排布。杆身的曲面过渡需要保证曲率连续，不仅是为了外观的流畅性，更重要的是保证热处理过程中应力分布均匀，避免出现应力集中导致的断裂隐患。手柄的包覆结构和金属杆身的配合位置需要设计合理的嵌合结构，保证包覆层和金属本体连接牢固，长期使用不会出现松脱、移位的问题。

　　这类组合扳手的适配场景非常广泛，不管是生产车间的装配工位日常工具配置、设备维修班组的常备工具，还是家用五金套装的配置，都能覆盖对应的使用需求，不同规格的组合可以满足从M4到M24甚至更大规格的紧固件操作需求，覆盖绝大多数通用机械、民用设施的紧固件尺寸范围。设计过程中还要考虑扳手的重量平衡，整支扳手的重心尽量靠近握持段，减少长时间手持作业的负重感，同时金属表面的处理工艺对应的结构细节也要在建模时预留，比如表面喷砂、镀铬的层厚余量，保证最终成品的尺寸精度符合设计要求。
