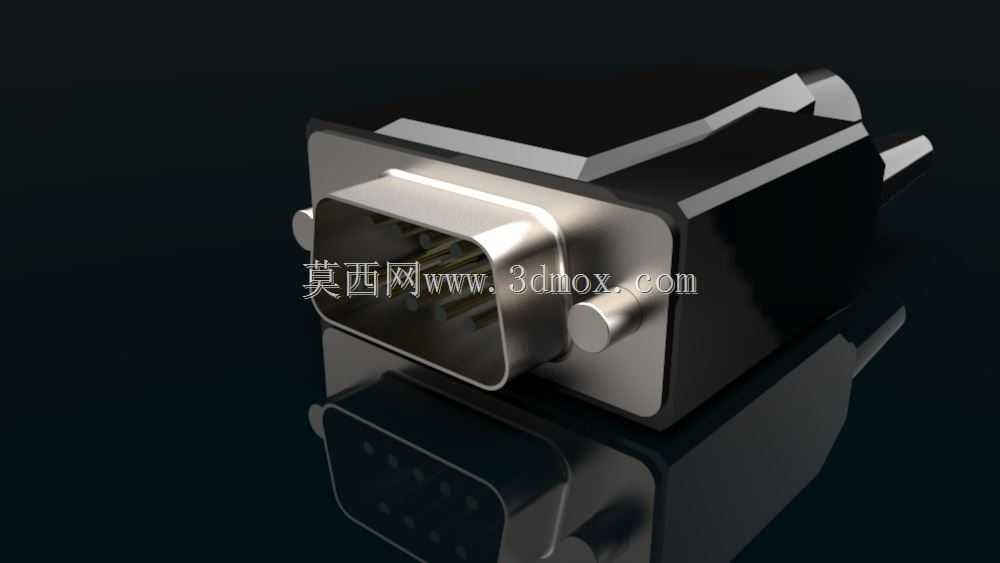

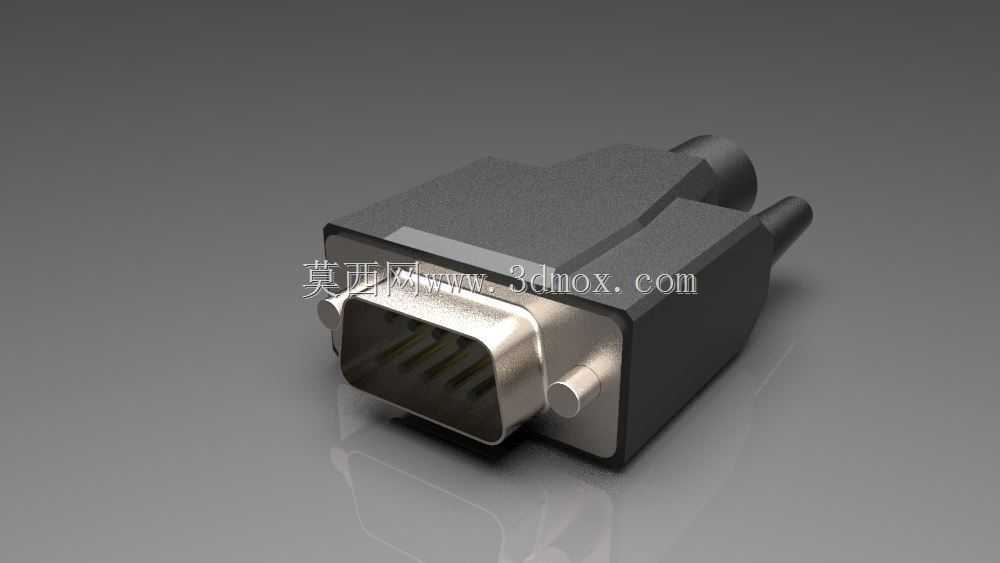

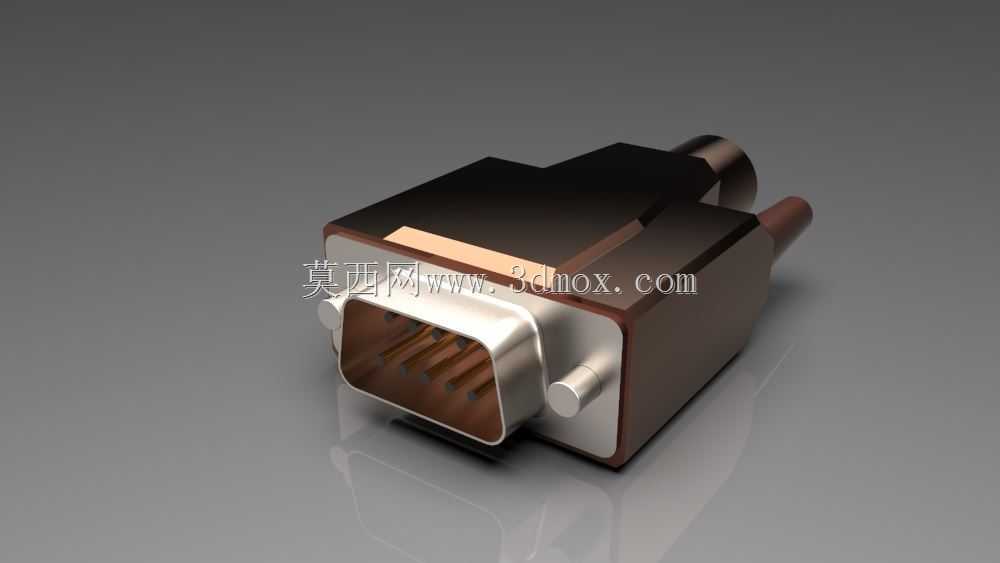

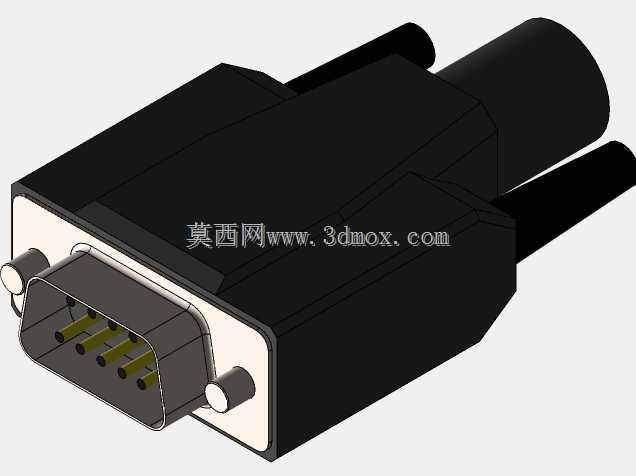

D-Sub系列DB9九针串行连接器结构设计

　　在工业控制、仪器仪表、老旧通讯设备的硬件互联场景里，DB9接口的出镜率始终不低，哪怕当下高速串行接口不断迭代，这类成熟的D型超小型连接器依旧凭借可靠的连接稳定性、明确的防呆结构，在低速串行通讯链路里占据稳定的应用份额。做这类连接器的三维结构设计时，首先要锚定实际安装的边界约束，不能只盯着接口本身的插合尺寸忽略外围装配空间——毕竟多数场景下DB9是要固定在设备面板、PCB板端或者线缆末端的，金属外壳的安装耳定位孔距、插合面突出面板的高度、尾部线缆出线的弯折半径预留，都是前期结构规划就要敲定的参数，要是等插合结构做完再补安装位，很容易出现和设备面板开孔干涉、固定螺丝无法拧入、尾部线缆弯折空间不足导致线芯断裂的问题。

　　从功能特性来看，DB9作为9针模拟插头，核心作用是实现RS-232标准的异步串行数据传输，公头母头的插针与插孔采用差异化的尺寸公差设计，插合时金属外壳先接触形成接地屏蔽，再让信号针逐步导通，既可以避免插合过程中的静电打坏后端通讯芯片，也能通过金属外壳的屏蔽结构降低外界电磁干扰对串行信号的影响，这也是为什么工业场景里的串口设备很少用塑料外壳的DB9接插件，金属壳体的屏蔽效能是保障通讯稳定性的关键。设计插合结构时，插针的伸出长度、相邻针脚的绝缘间距要严格匹配通用规范，针脚根部的绝缘基座要做足够的爬电距离设计，避免在潮湿、多粉尘的工业环境下出现针脚间打火、信号串扰的问题；两侧的固定螺丝柱要和金属外壳做一体化的结构强化，因为实际使用中经常会出现线缆被拉扯的情况，要是螺丝柱和壳体连接强度不足，很容易出现插合后固定螺丝滑牙、壳体开裂导致接口松脱的故障。

　　建模过程中要兼顾生产工艺的可行性，金属外壳的冲压折弯结构要预留合理的脱模斜度与折弯圆角，不能出现直角锐角的冲压死角，否则量产时会出现模具磨损快、壳体折弯处开裂的问题；内部绝缘基座的注塑结构要考虑壁厚均匀性，避免出现壁厚差过大导致注塑件缩水变形，影响针脚的定位精度——毕竟针脚的位置度偏差超过0.1mm，就可能出现插合时针脚顶弯、无法顺利插入母座插孔的问题。尾部的线缆固定结构要做防滑的齿状设计，线缆穿入后通过压线扣将屏蔽层与金属壳体可靠压接，既可以承担线缆的拉扯力，避免拉力直接作用在针脚与线芯的焊接点上，也能保证屏蔽层的连续导通，提升整个接口的抗干扰能力。

　　还要考虑实际使用中的操作便利性，接口的D型防呆结构要做足够明显的尺寸差，哪怕操作人员盲插也能快速对准方向，不会出现硬插导致针脚弯折的情况；固定螺丝的规格要选用通用的M3细牙螺丝，和市面上常见的串口线固定螺丝通用，避免后期维护时找不到匹配的固定件。插合面的金属壳体边缘要做倒圆角处理，不仅是为了避免安装时划伤操作人员的手，也能减少插合过程中壳体边缘对母座绝缘件的刮蹭，提升接插件的反复插拔寿命。对于板载安装的DB9连接器，还要提前核算插针的焊盘尺寸与针脚伸出PCB板的长度，保证波峰焊或者手工焊接时焊锡能顺利浸润焊盘，不会出现针脚过长导致焊盘连锡、针脚过短焊接不牢的问题。

　　很多新手做这类连接器建模时，容易把注意力都放在外观的金属质感渲染上，忽略了各个配合面的公差设计，比如公头外壳和母座外壳的配合间隙留得太小，实际生产时因为冲压件的尺寸公差，会出现插合过紧甚至无法插合的问题；要是间隙留得太大，又会出现插合后晃动量大，屏蔽接触不良导致通讯误码率升高的问题。另外，插针的表面处理也要在结构设计时提前考虑，通常信号针会做镀金处理提升导电性能与抗氧化能力，金属外壳做镀镍处理提升防锈能力与表面硬度，这些镀层的厚度虽然只有几微米，但在做配合尺寸计算时也要预留出镀层的厚度空间，避免镀层叠加后导致配合尺寸超差。在工业现场的应用里，这类连接器往往要面对温度变化、振动冲击的复杂环境，所以结构设计时还要考虑不同材料的热膨胀系数差异，金属外壳和内部塑料绝缘基座的固定结构要预留微小的伸缩间隙，避免高低温循环下因为两种材料膨胀量不同，导致绝缘基座开裂、针脚移位的故障。
