双耳式法兰连接机械传动连接构件

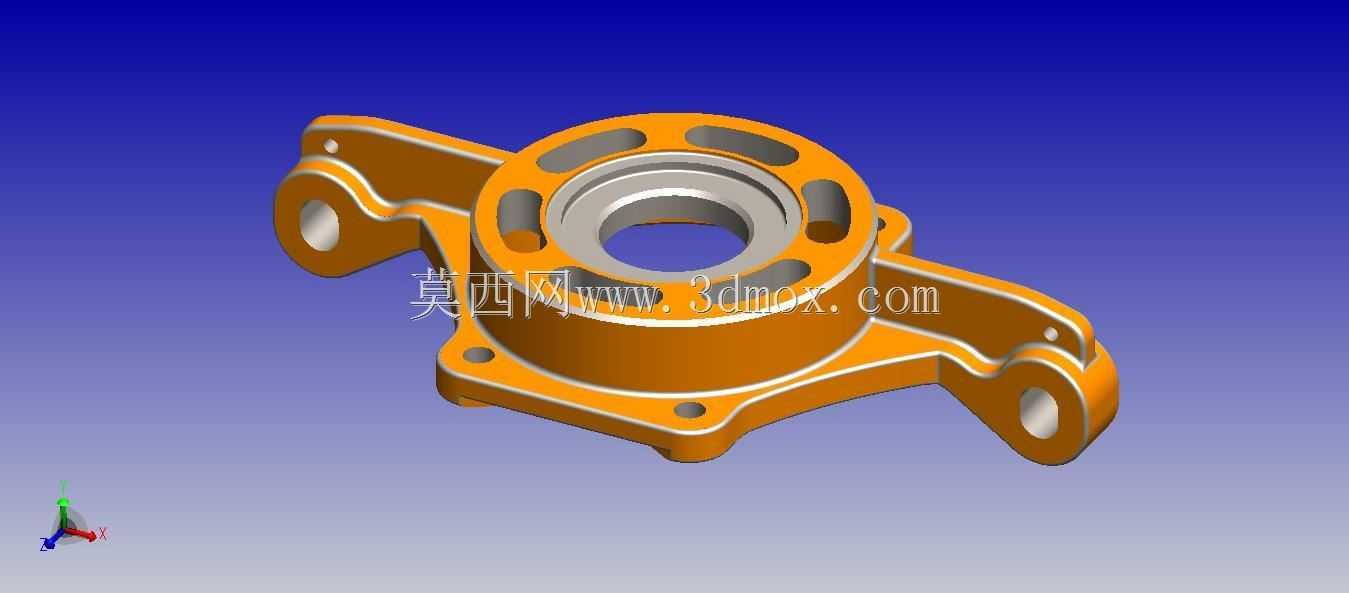

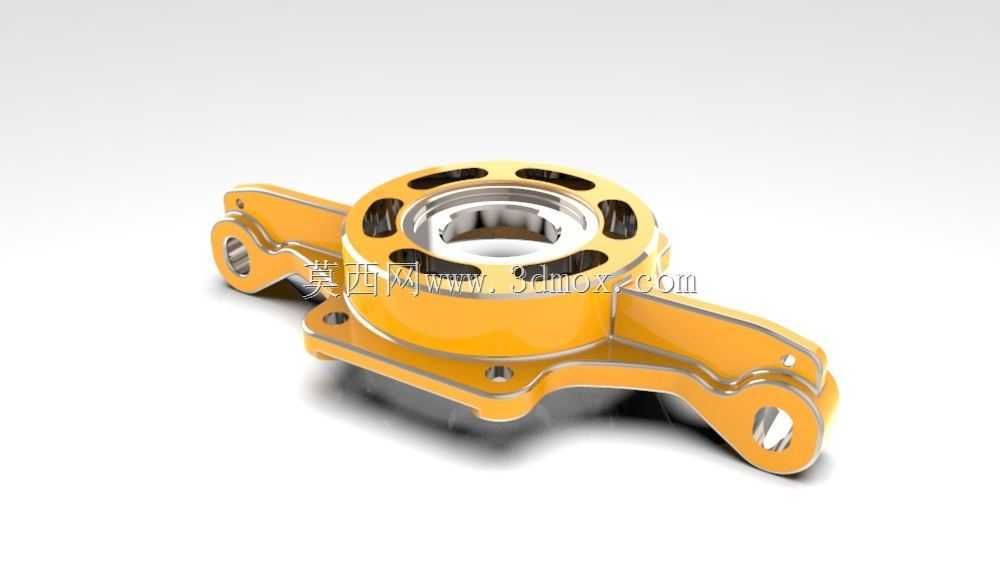

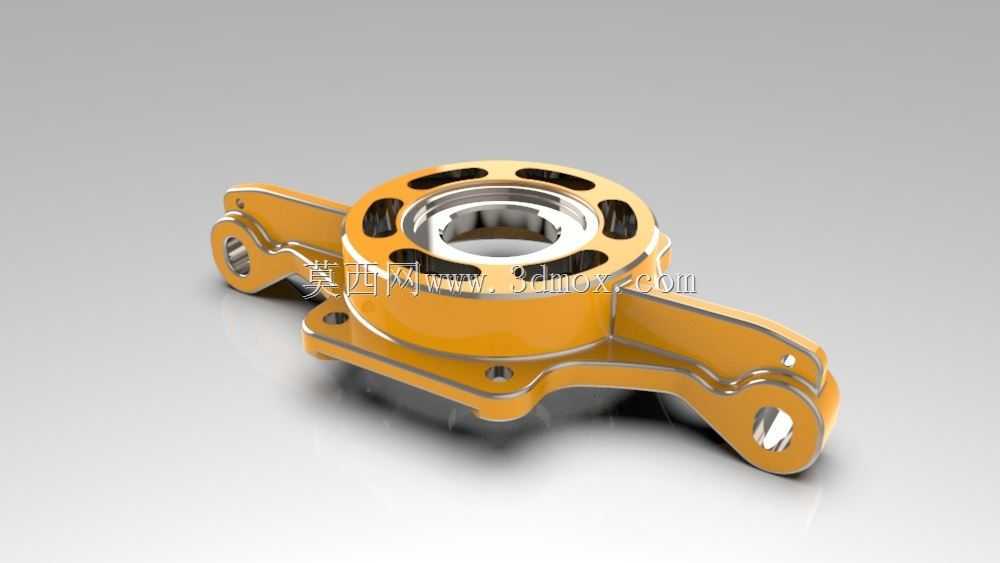

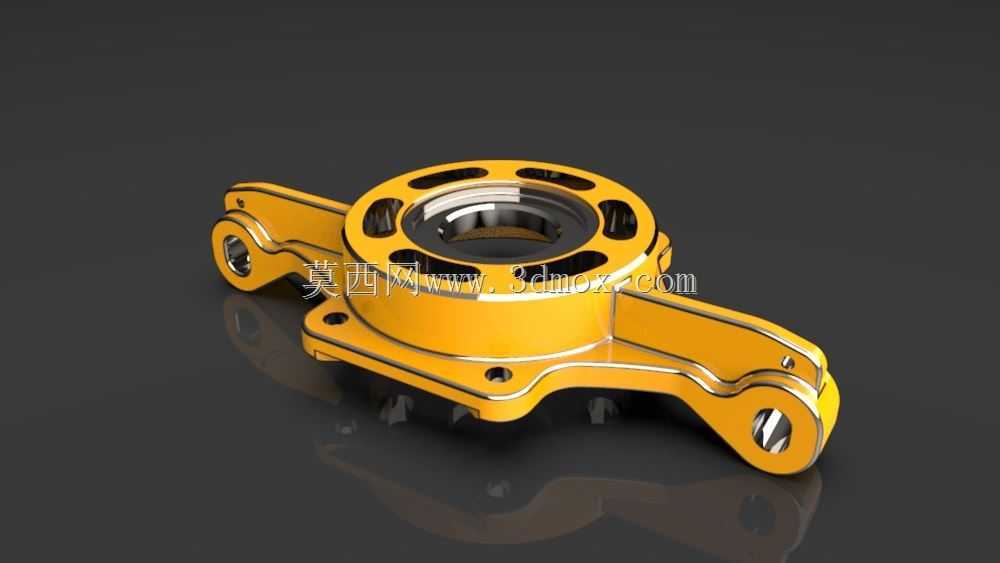

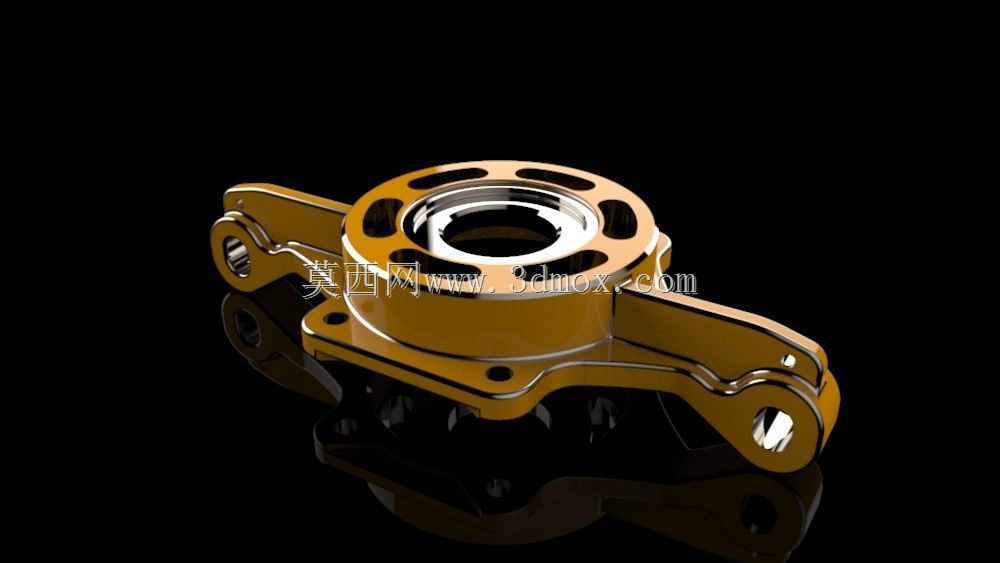

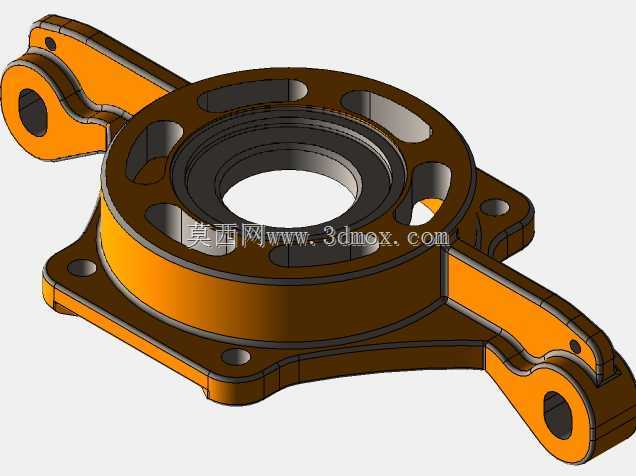

　　这类带双耳延伸支座的法兰式连接构件，常见于中小功率传动系统的扭矩传递与部件定位场景，在轻工自动化输送线、小型农用作业机具、通用机床的辅助传动单元中都能见到它的应用。它的核心作用是在两个同轴传动部件之间实现刚性连接，同时通过两侧延伸的耳板结构完成自身的安装固定，避免传动过程中构件出现周向转动或轴向窜动，保障动力传递的同轴度与稳定性。从结构设计逻辑来看，主体采用法兰盘式的环形基体，中间预留的通孔用于穿装传动轴或者配合轴承组件实现回转支撑，法兰盘上均匀分布的多个沉头孔，是用来穿装连接螺栓，实现和对接部件的端面压紧固定，沉孔的设计可以让螺栓头完全埋入构件表面，不会突出干涉周边其他部件的运动轨迹。两侧对称延伸的耳板并非等厚度设计，

　　靠近法兰基体的位置做了加厚过渡处理，这是因为耳板和法兰连接的位置是应力集中区域，在设备启停、传动负载波动的时候，这个位置会承受交变的弯曲应力，加厚过渡加上圆弧倒角的处理，能够有效分散应力，避免长期使用后出现应力开裂的问题。每个耳板的末端都加工有同轴的安装通孔，孔内可以加装耐磨衬套，通过销轴将整个构件和设备的固定机架铰接，这种铰接的固定方式，既可以限制构件整体的周向转动，又能预留微小的角度补偿量，抵消传动轴安装时的少量同轴度误差，避免因为安装对位不准产生额外的附加负载。构件的整体外形轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面是锻造或者压铸成型的时候便于脱模，减少成型缺陷，另一方面在装配调试的时候也能避免划伤操作人员，

　　同时减少应力集中点。从安装边界来看，这类构件的法兰端面对接面的平面度要求控制在0.02mm以内，才能保证和对接部件贴合紧密，连接螺栓拧紧的时候不会出现偏载；两侧耳板的安装孔中心距公差需要控制在±0.05mm，否则安装的时候会出现销轴穿装困难，或者强行装配后产生额外的装配应力，影响构件的使用寿命。中间的中心通孔根据实际使用场景，可以加工成光孔配合滚动轴承实现回转支撑，也可以加工出键槽和传动轴通过平键连接传递扭矩，法兰盘上的连接孔数量通常根据传递的额定扭矩来匹配，扭矩越大孔数越多、螺栓规格越大。在实际选型应用的时候，需要先核算传动系统的最大传递扭矩，确认法兰端面的连接螺栓数量和规格能够满足强度要求，同时要核对两侧耳板的安装孔中心距、

　　孔径和设备机架的安装位是否匹配，还要确认中心通孔的尺寸和适配的轴径或者轴承外径一致，避免出现安装干涉。这类构件通常采用铸钢或者高强度铝合金加工成型，铸钢材质的构件强度更高，适合负载较大、冲击较强的传动场景，铝合金材质的构件重量更轻，适合对设备自重有要求的轻量化传动场合，表面做氧化或者喷塑处理，提升防锈耐腐蚀能力，适应多粉尘、轻度潮湿的车间作业环境。在建模设计的时候，需要重点关注耳板和法兰基体过渡位置的圆角处理，不能直接做直角连接，同时沉头孔的深度要和所选螺栓的头部尺寸匹配，保证螺栓安装后不突出表面，两侧耳板的安装孔要保证同轴度，否则会影响铰接的灵活性，甚至出现卡滞的问题。
