两种结构外螺纹连接柱结构设计展示

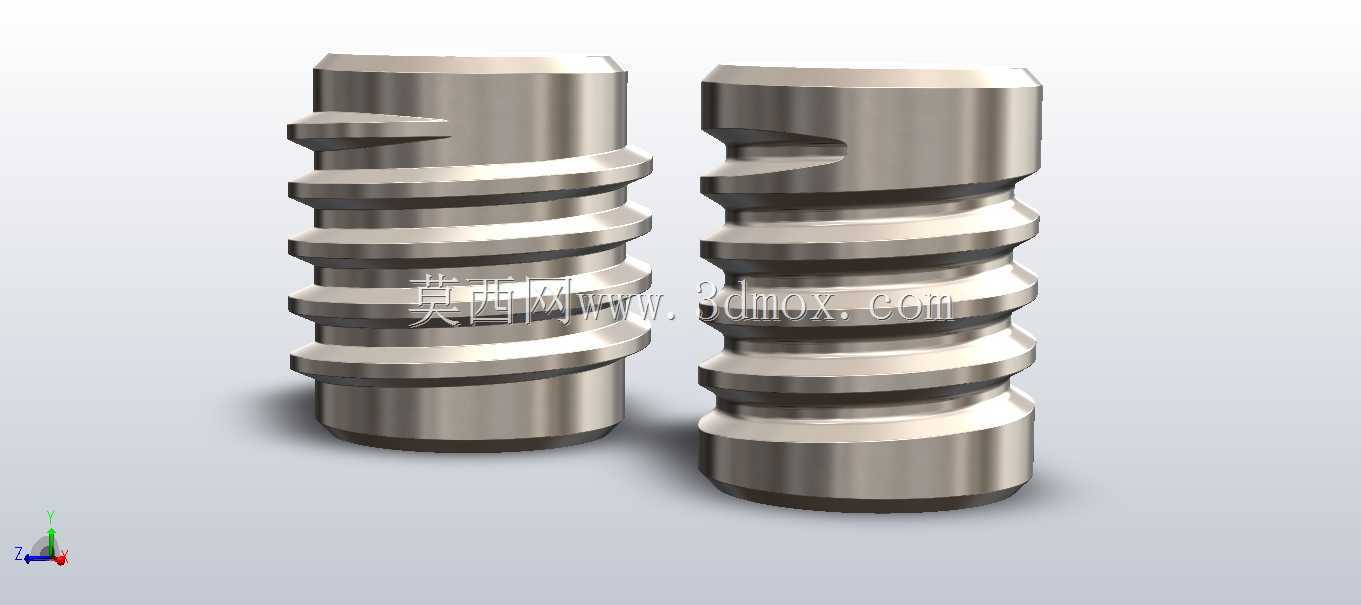

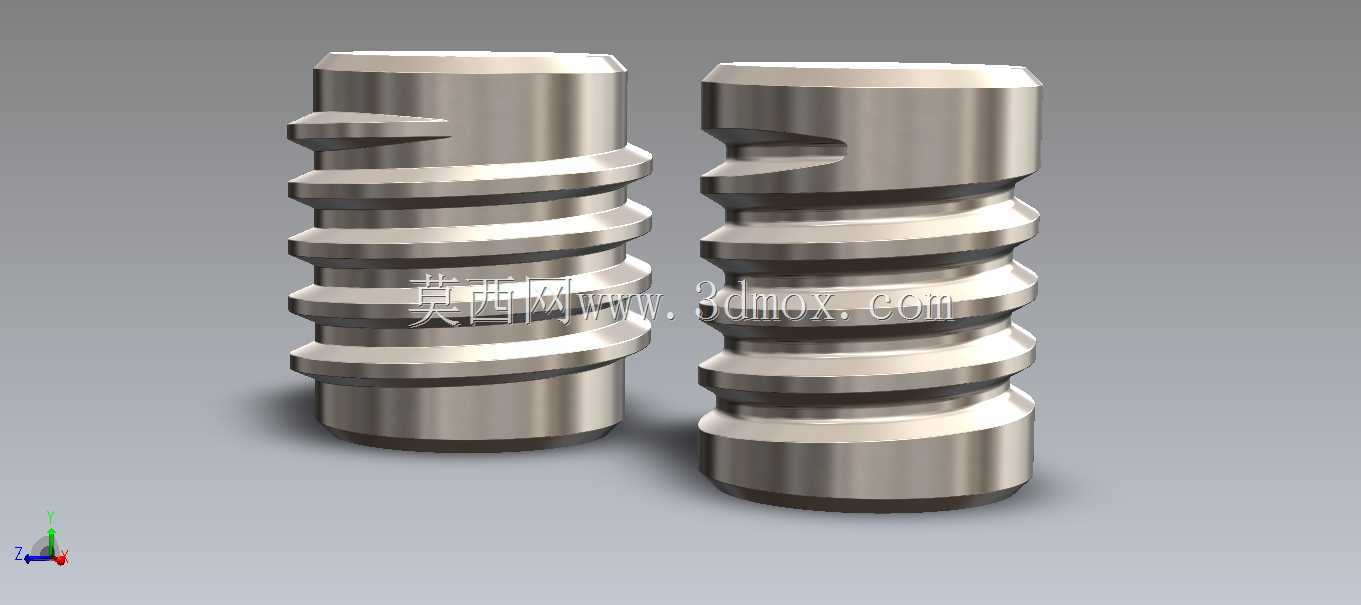

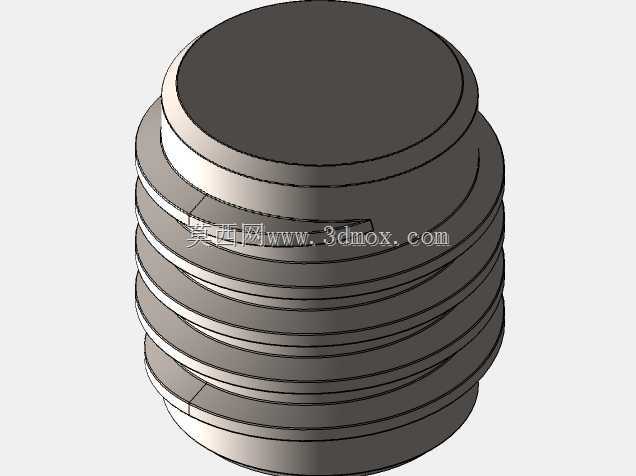

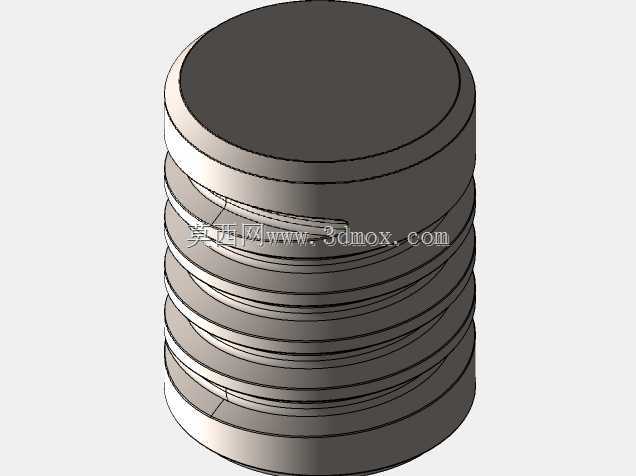

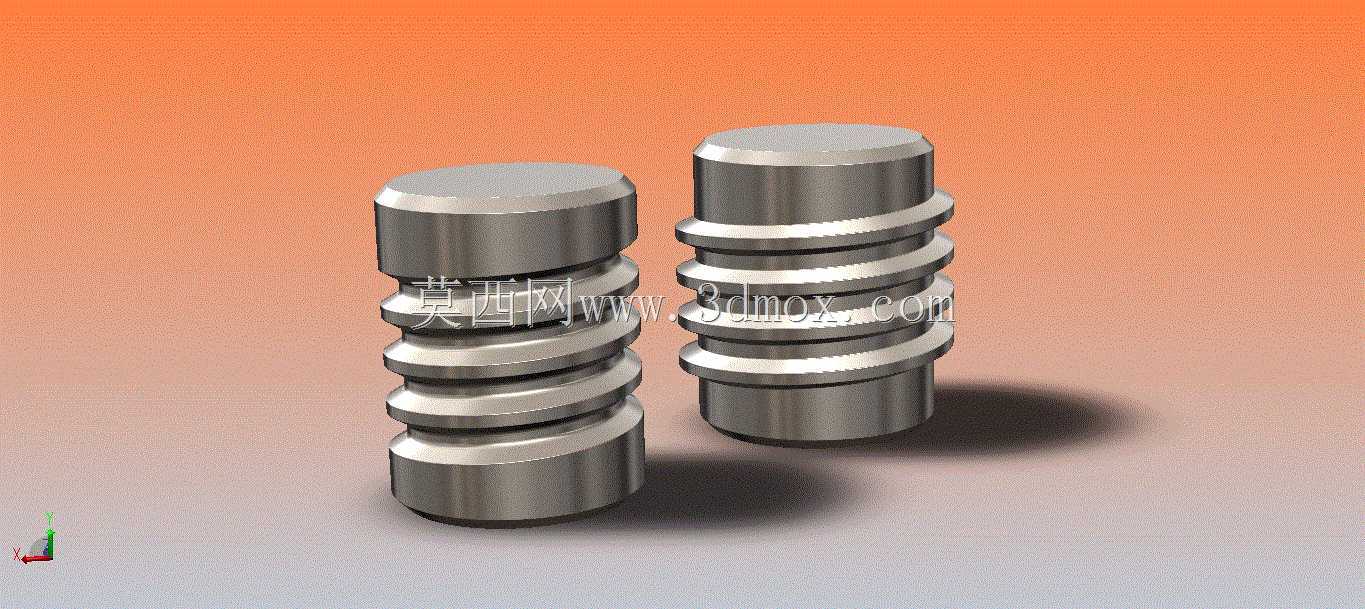

　　日常做非标设备结构设计时，螺纹连接结构是绕不开的基础设计单元，很多刚入行的工程师容易忽略不同螺纹牙型对应的实际工况差异，要么统一用普通三角牙螺纹应付所有场景，要么盲目选特殊牙型造成加工成本浪费。这次展示的两款外螺纹柱结构，分别对应了不同的工业连接场景需求，在做结构选型时可以直接参考对应的设计逻辑。先看左侧带单侧凸台卡位的螺纹柱，这类结构主要用在需要周向防转的快拆连接场景，比如小型工装的定位销连接、模块化治具的快换接头部位，凸台的高度刚好卡在对应安装座的缺口内，装配时不需要额外打定位销，拧入到位后凸台自动嵌入卡槽，既实现了轴向的螺纹锁紧，又能承受一定的周向扭矩，避免设备运行过程中因为振动出现螺纹松脱的问题。设计这类带卡位的螺纹柱时，

　　要注意凸台的径向伸出尺寸不能超过螺纹大径的1.2倍，不然装配时会和安装孔的入口倒角产生干涉，凸台的轴向位置要距离螺纹起始端留出2-3个螺距的导向段，方便工人装配时快速对准卡槽，不用反复调整角度。右侧带缺口式让位的螺纹柱，主要用在需要和弹性卡簧配合的锁紧场景，常见于小型流体管路的接头连接、电子设备外壳的快装螺柱部位，缺口的深度刚好匹配标准卡簧的钢丝直径，螺纹拧入到位后卡簧自动卡入缺口，不需要额外涂螺纹胶就能实现可靠的防松效果，而且拆卸时只需要用卡簧钳撑开卡簧就能快速拆下，比传统的双螺母防松结构节省了至少一半的轴向安装空间。做这两款螺纹柱的三维建模时，要注意螺纹收尾段的处理，不能直接把螺纹牙型切到柱体的端面，要留出1-1.

　　5个螺距的退刀距离，对应实际车削加工时的退刀槽位置，不然加工出来的零件端面会有毛刺，装配时容易刮伤安装面的涂层。两款螺纹柱的外形尺寸都做了等比例的适配，柱体的光杆段直径比螺纹小径小0.1mm，装配时光杆段可以先插入安装孔起到导向作用，避免螺纹牙型和安装孔边缘磕碰造成牙型损坏。安装边界方面，两款结构的轴向锁紧行程都控制在5个螺距以内，对应的安装座螺纹孔深度不需要做的太深，对于壁厚较薄的安装板来说，只需要做翻边攻丝就能满足连接强度要求，不需要额外焊接螺母，能有效降低薄板类零件的加工成本。实际选型时，如果是需要经常拆装、承受周向扭矩的连接部位，优先选带凸台卡位的结构，比如工装夹具的可换压头、检测设备的可换测头安装位；如果是装配后很少拆卸、

　　需要紧凑安装空间的部位，就选带卡簧缺口的结构，比如设备内部的线束固定螺柱、小型气动元件的安装连接位。建模过程中还要注意螺纹牙型的细节处理，普通连接用的三角牙螺纹牙型角要严格按照60度标准绘制，牙顶和牙底的圆弧倒角不能省略，不然做有限元受力分析时会在牙底位置出现应力集中的误判，实际加工出来的零件也容易在受力时从牙底位置断裂。柱体的两端都做了C1的倒角处理，既可以去除加工后的锐边避免工人装配时划伤手，也能在拧入螺纹孔时起到导向作用，不用反复对准孔位就能快速装配。
