Solidworks钣金料斗结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456386
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案
  • Solidworks钣金料斗结构设计方案

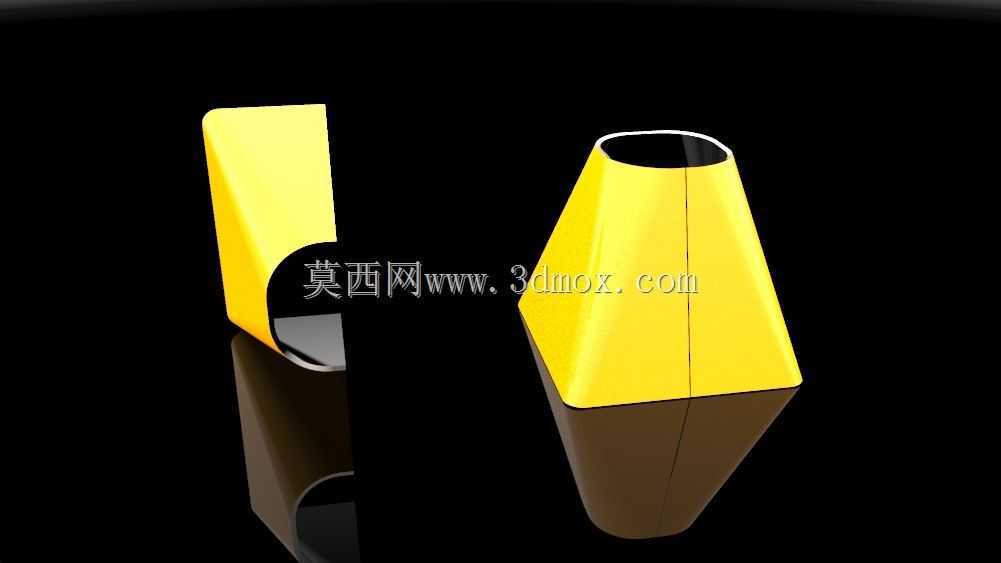

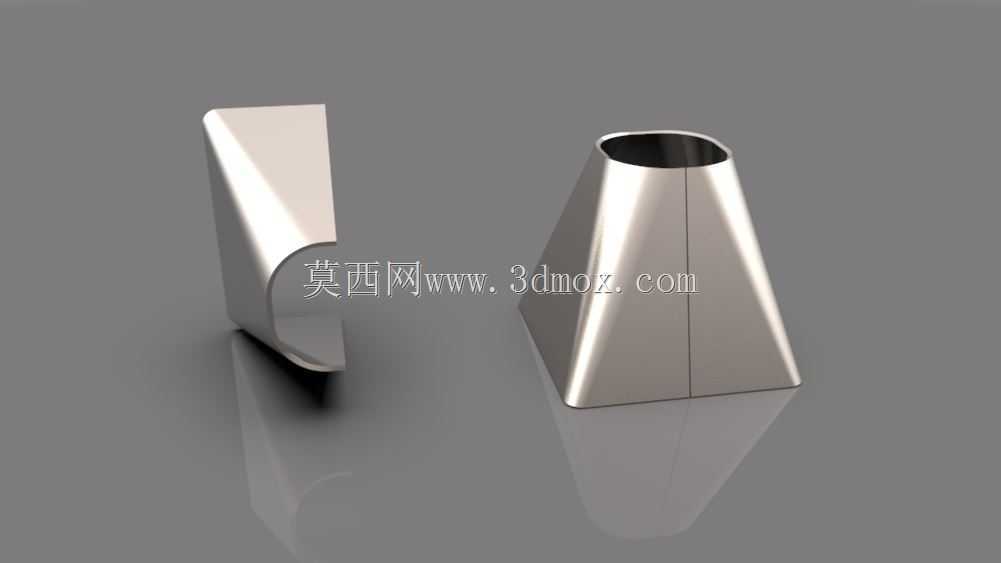

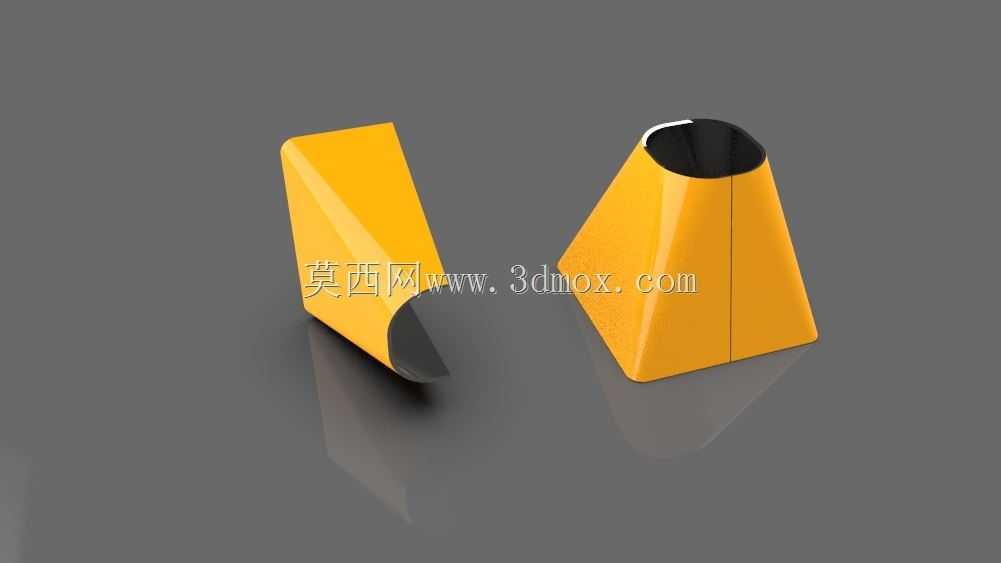

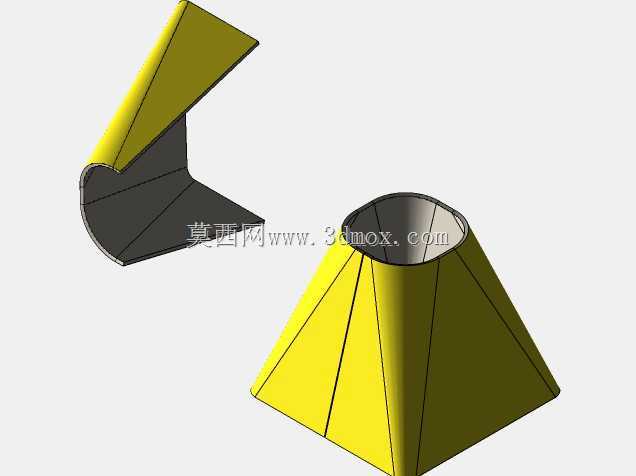

  料斗作为散料输送、物料暂存环节的核心过渡部件,在粮食加工、建材生产、五金冲压、化工粉体输送等多个生产场景中都承担着物料导流、缓冲暂存的关键作用,本次设计的钣金料斗采用天圆地方的变径结构,能够很好适配上方圆形出料口与下方方形接料设备的衔接需求,避免物料在转接过程中出现卡滞、撒漏的问题。

  从实际使用场景来看,这类钣金料斗通常安装在振动给料机、皮带输送机的进料端上方,或是冲压设备的出料口下方,承接上游工序输出的颗粒状、片状、小块状物料,依靠自身倾斜的内壁引导物料以稳定的流速进入下游设备,相比焊接铸造的料斗,钣金折弯成型的料斗自重更轻,内壁光滑无焊缝凸起,物料流动阻力更小,不容易出现物料粘附堆积的问题,尤其适合输送金属冲压边角料、塑料粒子、粮食谷物这类流动性较好的散料。

  在结构设计思路上,首先要确定料斗的上下接口尺寸,上方圆形接口需要匹配上游设备的出料口径,保证对接时无错位间隙,下方方形接口则要对应下游接料设备的进料范围,避免物料落出接料区域;料斗的侧壁倾斜角度需要根据输送物料的安息角来设定,本次设计的侧壁倾斜角度设置为60度,能够保证绝大多数常见散料依靠自重顺利滑落,不会在侧壁形成积料死角。整个料斗采用等厚度金属板材折弯拼接成型,拆分后的钣金件展开后无复杂异形曲面,所有折弯边都预留了标准的折弯工艺缺口,能够直接通过数控折弯机加工成型,拼接处采用段焊连接,既保证结构强度,又避免满焊带来的板材热变形问题。

  从安装边界来看,料斗的上方圆形接口预留了法兰翻边,翻边上均匀分布螺栓安装孔,可以直接通过螺栓与上游设备的出料法兰锁紧固定,不需要额外制作连接转接件;下方方形接口同样预留了向外的折边,折边上的安装孔位与下游设备的进料口孔位完全对应,安装时只需要在接缝处加装密封胶条,就可以避免粉尘类物料从接缝处溢出。料斗整体的高度控制在合理范围内,既保证足够的物料暂存缓冲容量,又不会因为过高导致整体重心上移,增加安装支架的承重负担,料斗的侧壁厚度根据常用输送物料的密度选择,常规工况下采用2mm厚度的冷轧钢板就可以满足承重需求,如果输送密度较大的金属矿石类物料,可以适当增加板材厚度到3-4mm,同时在料斗外壁增加加强筋结构,避免长期受物料冲击出现侧壁变形。

  在细节设计上,料斗的所有拼接棱边都做了圆角过渡处理,一方面避免钣金加工后的锐边划伤安装操作人员,另一方面也减少物料在棱边位置的卡滞概率;料斗的内壁不做额外的喷涂处理,直接保留钣金加工后的光滑表面,降低物料与内壁的摩擦系数,如果是输送有腐蚀性的化工物料,可以选择不锈钢板材加工,内壁做抛光处理进一步提升防粘附能力。这类钣金料斗的结构拆分完全符合常规钣金加工的工艺要求,不需要开模,单件小批量生产时加工周期短,成本远低于铸造或焊接结构的料斗,后期维护也更加方便,如果出现局部磨损,只需要更换对应的钣金壁板即可,不需要整体更换整个料斗。

  在实际建模过程中,需要重点关注钣金展开的精度,所有折弯处的折弯扣除值要根据所选板材的厚度、折弯机的下模开口尺寸提前设定,保证展开后的下料尺寸准确,折弯后各拼接边的间隙控制在0.5mm以内,减少后续焊接打磨的工作量;上下接口的法兰折边要保证与接口端面的垂直度,避免安装时出现对接错位的问题。另外在料斗的合适位置可以预留观察口或者振动器安装位,方便后续使用过程中观察物料流动状态,如果出现物料架桥的情况,可以加装小型振动器辅助物料下落,不需要额外在料斗上重新打孔改造。
