Solidworks参数化编织镂空果篮结构设计

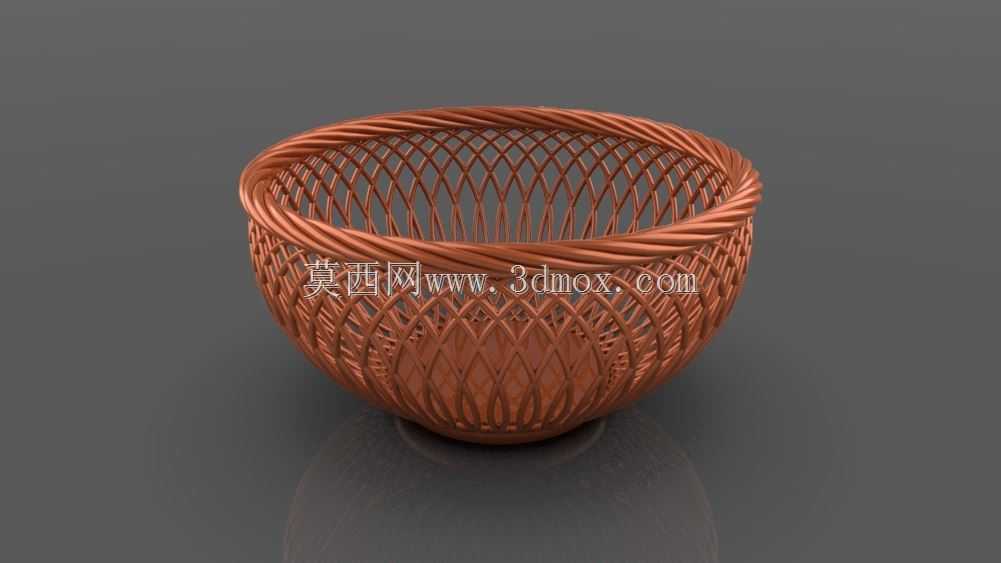

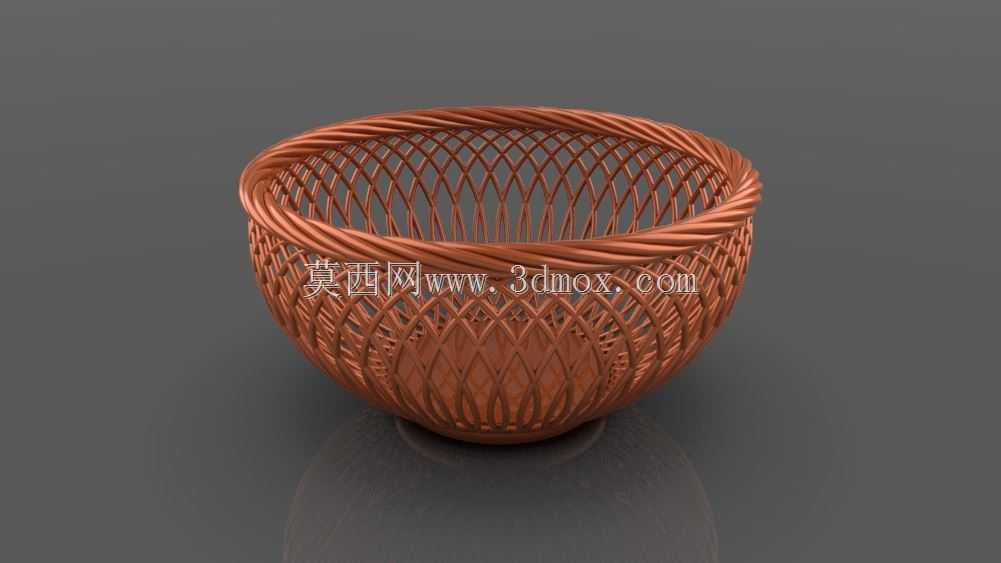

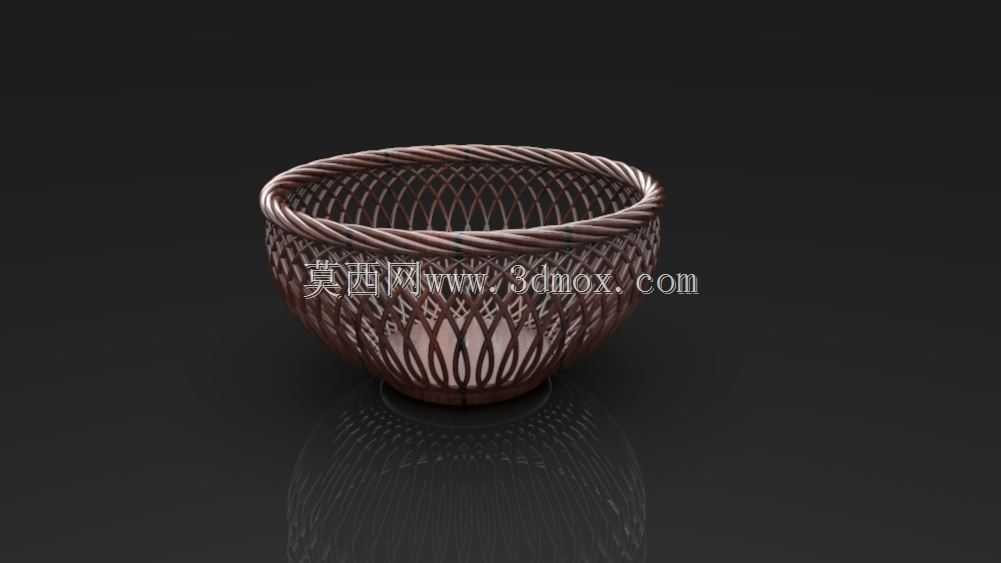

　　日常家居场景中，镂空编织果篮是高频使用的收纳器具，多用于客厅茶几、餐厅餐边柜区域盛放鲜果、干果、茶点等物品，相比实心容器，镂空结构可实现空气自然流通，避免鲜果因密闭积存水汽出现腐坏，同时编织纹理自带装饰属性，可兼顾实用收纳与桌面软装陈设的双重需求。本次设计的编织果篮采用回转对称类碗状结构，整体轮廓为上宽下窄的收口形态，底部设置环形支撑足，放置于平面时可保证足够的接触面积，避免盛放重物时出现侧翻、滑移问题。设计初期首先确定整体尺寸边界：篮口直径控制在240mm，篮底支撑直径为100mm，整体篮身高度为120mm，该尺寸适配常规家用茶几的摆放空间，可容纳3-5人份的鲜果容量，不会因尺寸过大占用过多桌面面积，

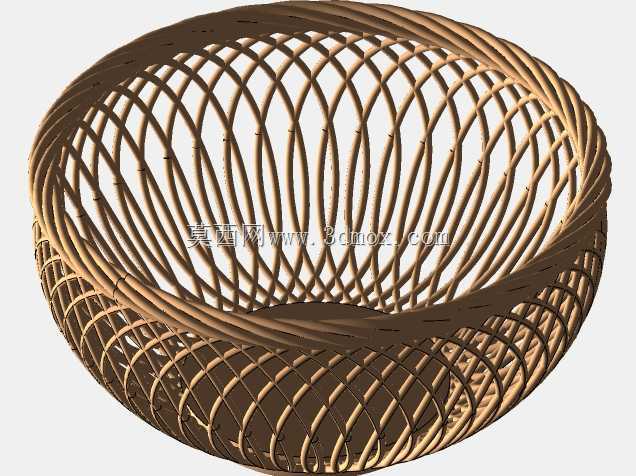

　　也不会因容量过小无法满足日常使用需求。结构设计层面，篮身采用交错编织的镂空肋条结构，单根肋条的截面尺寸设置为3mm×5mm，肋条之间的镂空间隙控制在8-12mm区间，该间隙尺寸可保证直径15mm以上的鲜果不会从间隙掉落，同时可形成足够的通风通道，加速篮内空气循环。肋条的走向采用螺旋回转交错方式，相邻肋条之间通过交叉叠压的方式形成类似传统手工编织的咬合结构，在三维建模过程中，首先通过回转曲面命令生成篮身的基础基准面，在基准面上绘制单根螺旋肋条的引导线，通过扫描命令生成单根肋条的实体特征，再通过圆周阵列命令按照30°的等分角度阵列12组主肋条，之后绘制反向螺旋的副肋条引导线，同样通过扫描、阵列命令生成副肋条结构，

　　调整主副肋条的交叉位置的布尔运算顺序，还原手工编织时肋条上下交错的叠压关系，避免出现结构穿模、干涉的问题。篮口位置做加厚卷边处理，卷边的截面直径为8mm，将所有肋条的顶端整合嵌入卷边结构内部，既可以避免肋条末端的尖锐棱角划伤使用者，也可提升篮口位置的结构强度，避免长期使用后肋条出现外张变形的问题。篮底的环形支撑足高度设置为10mm，支撑足与篮身肋条的末端做平滑过渡连接，支撑足的底面做0.5mm的倒角处理，避免放置时刮伤木质、玻璃材质的桌面。从实际使用的功能特性来看，该结构的果篮相比传统注塑一体成型的镂空果篮，肋条的交错结构可更好地分散盛放物品时的载荷，当篮内盛放重量较大的水果（如西瓜、哈密瓜切块）时，

　　载荷可通过交叉的肋条均匀传递到底部支撑足，不会出现局部应力集中导致的肋条断裂问题；同时镂空结构在清洗时可快速沥水，冲洗后残留的水分可直接从间隙流出，不会在篮底积存污水。建模过程中对所有特征做参数化关联设置，将篮口直径、篮身高度、肋条截面尺寸、间隙大小等参数设置为可调整的全局变量，后续若需要开发不同尺寸规格的产品，只需修改对应参数即可快速生成新的模型，无需重新绘制所有特征，可大幅降低系列化产品的设计周期。结构校验阶段，对模型做静力学仿真模拟，在篮内施加5kg的均布载荷，测试肋条与卷边、支撑足连接位置的应力分布，调整肋条在交叉位置的圆角半径，将最大应力控制在常用PP、ABS或者竹纤维注塑材料的许用应力范围内，保证量产时的结构可靠性。此外，该编织结构的建模逻辑可拓展应用到其他镂空收纳类产品的设计中，比如编织收纳篮、镂空灯罩、装饰花器等产品，只需调整基础基准曲面的轮廓，替换对应的尺寸参数，即可快速生成不同形态的同类结构，为家居日用品的结构设计提供可复用的建模思路。
