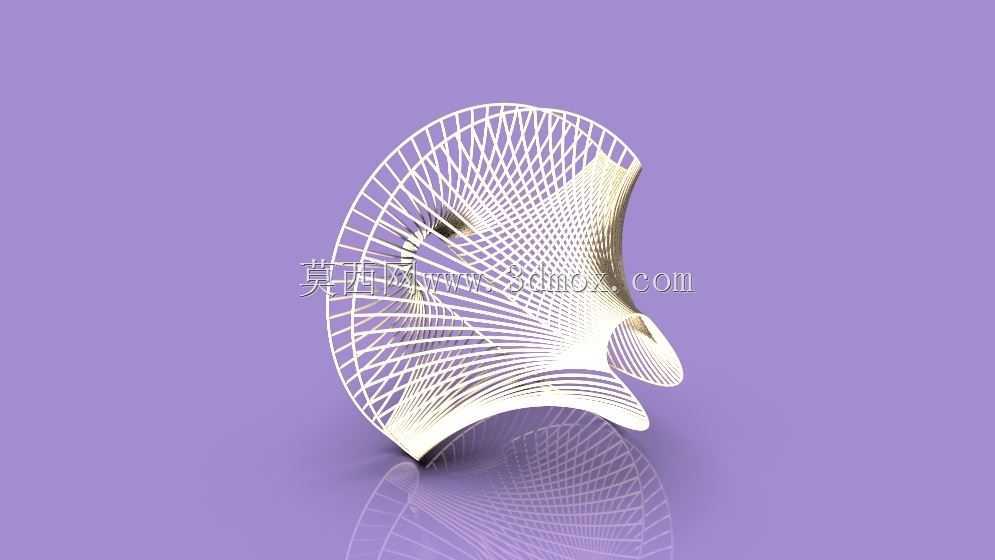

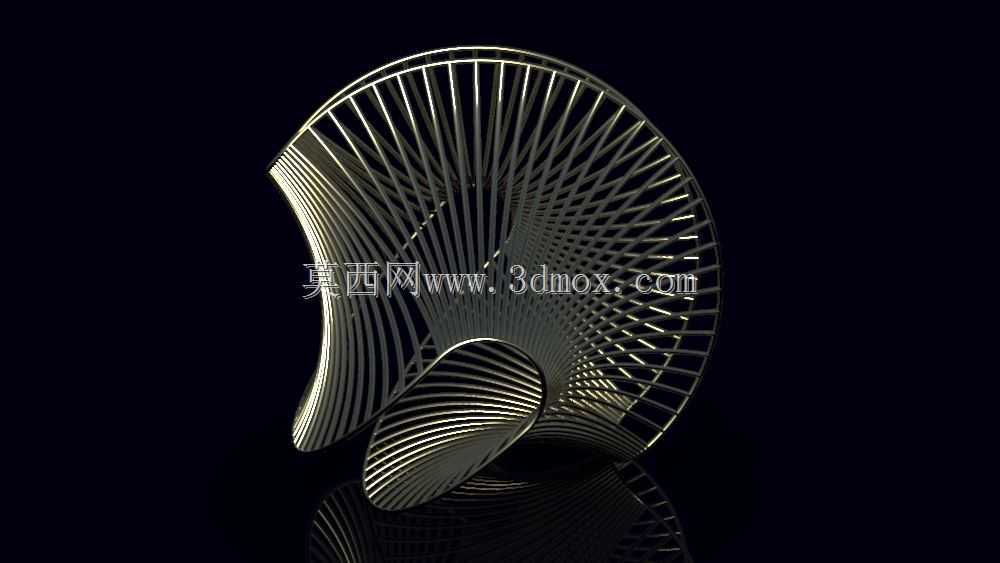

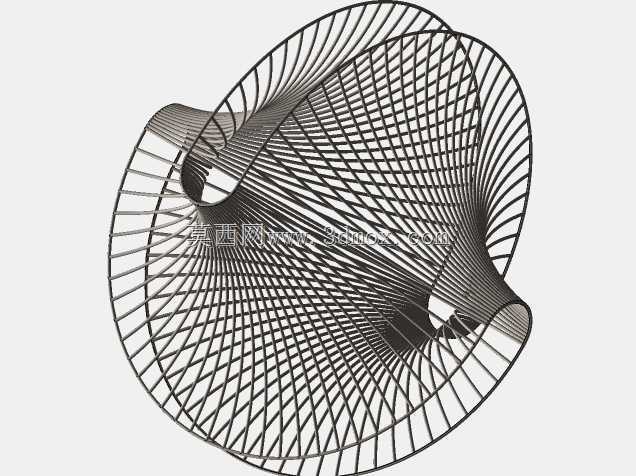

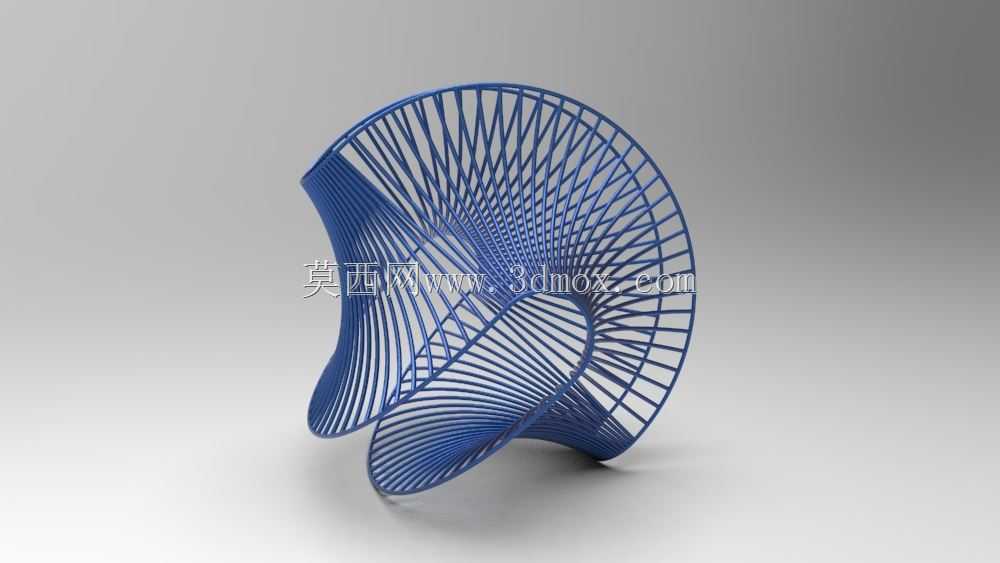

莫比乌斯环艺术造型曲面结构设计

　　这类莫比乌斯环曲面造型，常应用在商业空间艺术装置、文创产品外观、公共景观雕塑的前期结构验证环节，也可作为工业设计领域曲面建模练习的典型案例，帮助设计人员掌握连续曲面的构建逻辑。从实际落地场景来看，该类结构如果作为金属艺术装置使用，多采用不锈钢管材切割后焊接成型，表面做拉丝或者镜面处理，安装时需要提前核算整体重心位置，底部预留与预埋钢结构连接的法兰安装位，避免户外安装后出现风载晃动的问题。如果缩小尺寸作为桌面文创摆件，则多采用3D打印一体成型或者金属CNC加工，壁厚控制在1.5-2mm之间，底部做平面铣平处理保证放置平稳，不需要额外的固定结构。

　　设计过程中，首先需要确定莫比乌斯环的整体扭转角度与环形外径，常规落地装置的外径多在1.2m-3m区间，根据安装场地的空间边界调整尺寸，扭转过程中要保证环带的宽度全程均匀，避免出现局部曲面扭曲变形导致后续加工无法下料的问题。环带的支撑肋条采用圆周阵列排布，阵列过程中需要跟随环带的扭转角度同步调整肋条的空间角度，保证每根肋条都与环带曲面完全贴合，不存在装配间隙。构建连续曲面时，需要先绘制空间引导线，引导线的曲率要连续顺滑，不能出现锐角拐点，否则后续加厚或者抽壳时会出现几何错误，无法生成实体。镜像操作时要找准对称基准面，保证两侧的肋条排布完全对称，整体视觉上没有偏移错位的问题。

　　从结构特性来看，莫比乌斯环属于单侧连续曲面，本身具备较好的结构刚度，环形的闭合结构可以分散外部受力，作为户外装置使用时，肋条之间的空隙可以有效降低风阻，减少强风天气下结构承受的风压，不需要额外增加过多的内部支撑就能保证结构稳定性。建模过程中需要注意曲面的缝合公差，公差控制在0.01mm以内，保证后续生成的实体没有破面，能够直接导入加工软件生成刀路或者3D打印切片文件。如果用于展会展示的发光装置，还可以在肋条间隙预留灯带安装槽，槽宽根据选用的灯带尺寸预留3-5mm的安装间隙，背部预留走线的空腔，保证线路可以隐藏在结构内部，不破坏整体外观的流畅性。

　　实际生产前，需要对模型进行几何检查，确认所有曲面都已缝合为实体，没有重叠面、自由边这类建模错误，拆分加工件时要沿着环带的自然曲率分割，保证每个拆分件的弯曲弧度在加工设备的行程范围内，焊接位置预留坡口，减少现场焊接的打磨工作量。安装边界方面，落地式装置的基础预埋深度要根据整体重量核算，通常3m外径的不锈钢装置，预埋混凝土基础的尺寸不小于800800600mm，保证足够的抗倾覆能力；桌面摆件的底部接触面积不小于整体投影面积的15%，避免放置时出现倾倒问题。这类曲面结构的建模逻辑，也可以迁移到异形风道、连续曲面输送轨道这类工业产品的设计中，通过掌握空间曲线的构建、阵列跟随、曲面缝合的操作技巧，能够解决很多常规拉伸旋转特征无法完成的异形结构设计问题，提升复杂曲面的建模效率，减少建模过程中的几何错误，缩短从设计到加工的周期。
